Onderwerp: Binnenschaal/vloer mastondersteuning verzakt.

Nadat ik nu weet dat alle tuigage compleet is, en de ramen/rubbers heb vervangen.
Is het tijd voor het volgende project aan onze opknapper Dehler Varianta 65, de binnenschaal.

De binnenschaal/vloer rondom de mastondersteuning is een kleine 1.5cm verzakt.

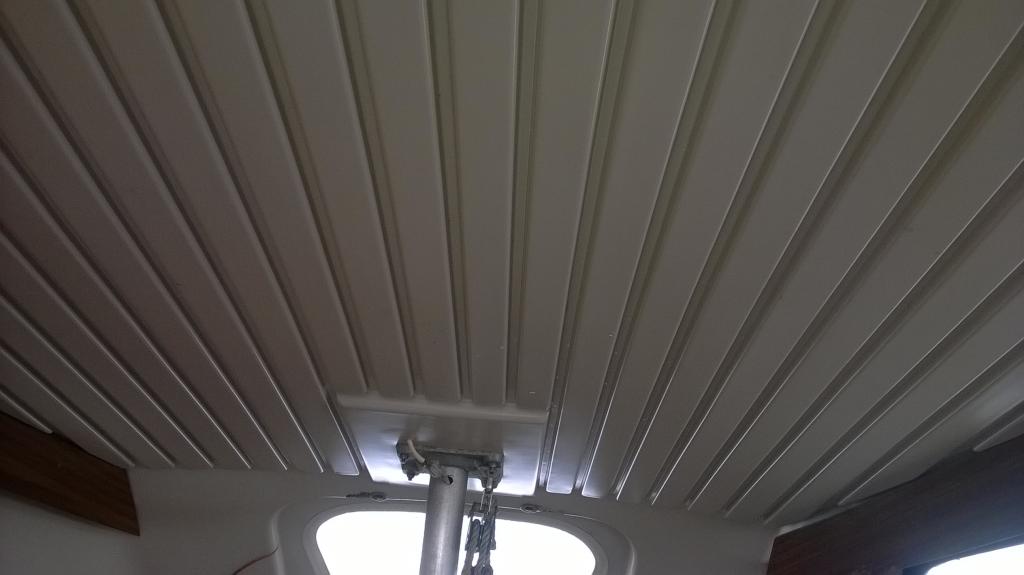

Het kajuit dak, onder de mastvoet lijkt alles normaal te zitten en is er niks te zien.

Ten eerste vraag ik mij af of dit kwaad kon, en ten tweede wat ik er eventueel aan kan/mag/moet doen. Extra complicatie is dat het staaldraad voor het kielmidzwaard hier (door de mastondersteuning zelf) ook doorheen loopt.
Zou het een idee zijn om 2 balkjes hardhout naast de mastondersteuning te maken?
Of gewoon zo laten?

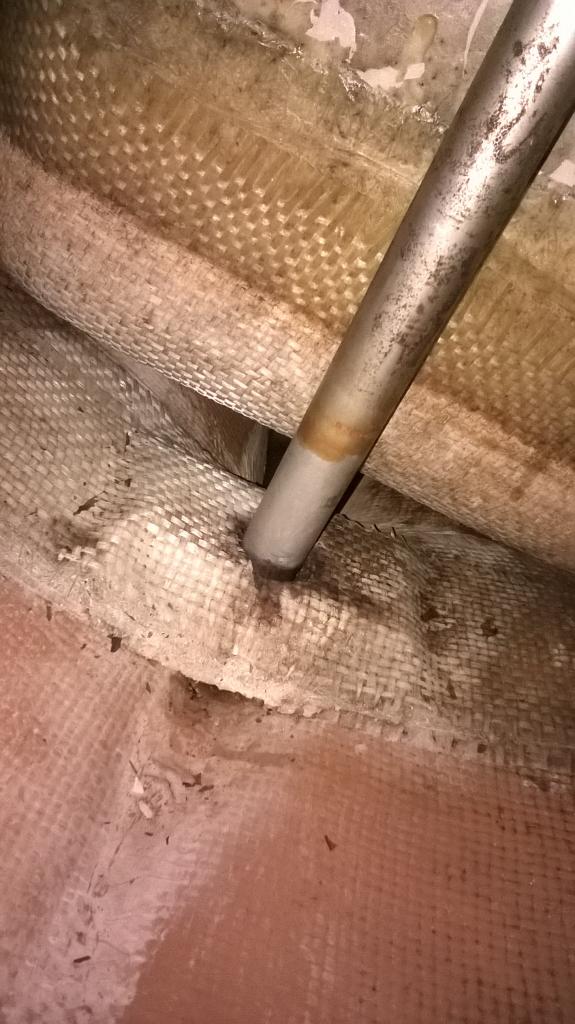

Zo ziet de mastondersteuning eruit onder de vloer, dus op de romp (geleende foto):
De ondersteuning bestaat uit 2 delen, een 30mm pijp tussen romp en binnenschaal.

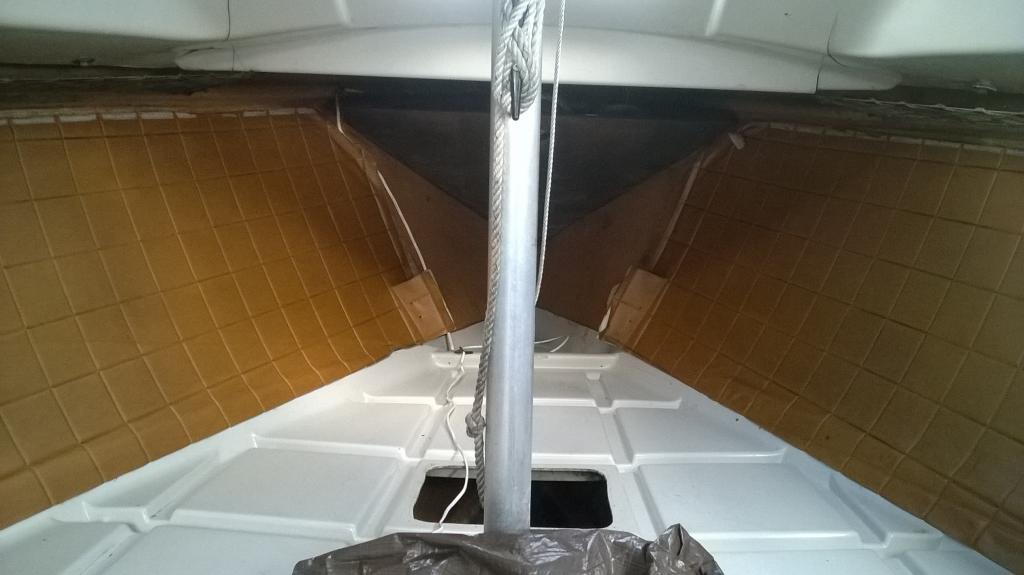

En een 50mm pijp tussen binnenschaal en het dak.

Inmiddels weet ik wat meer, en heb wat foto's gemaakt.
Die zal ik nog uploaden.

Er zit een plankje in gelamineerd, en die is natuurlijk verrot.
Dus dat word open halen, en een nieuw plankje erin lamineren.
Zal ik op het to do lijstje zetten!

Ik zou er dan iets inzetten dat niet meer verrot. Hardweefsel of massief laminaat.

Rinus schreef :
Als je een houtsoort uit klasse 1 ervoor gebruikt zal dat de Verianta waarschijnlijk wel overleven.
Wat ook kan is wel met een balkje beginnen als laminaatondersteuming maar dan veel dikker ( 8mm of zo ) de vertikale zijkanten lamineren met epoxy en glasweefsel afgewisseld door koolstofweefsel.
En naast het balkje doorlamineren tot op de bodem , dus ook in de V. De sterkte om de mast drukkracht op te kunnen nemen zit nl vrijwel alleen in de vertikale zijkant en niet bovenop.
Ad

En waar is dat koolstofweefsel dan voor ?

Iedereen bedankt voor de reacties, die zijn zeer welkom!

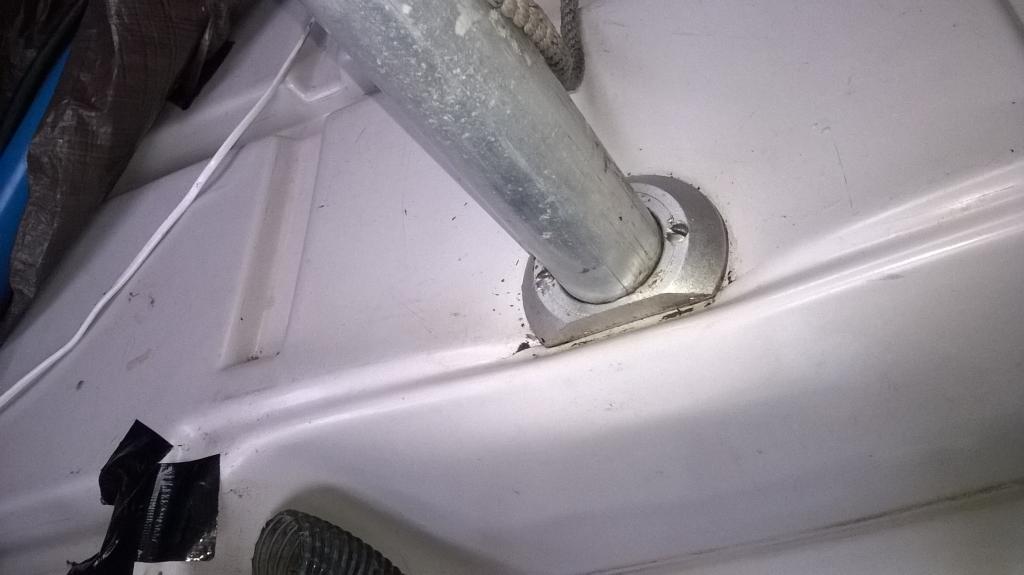

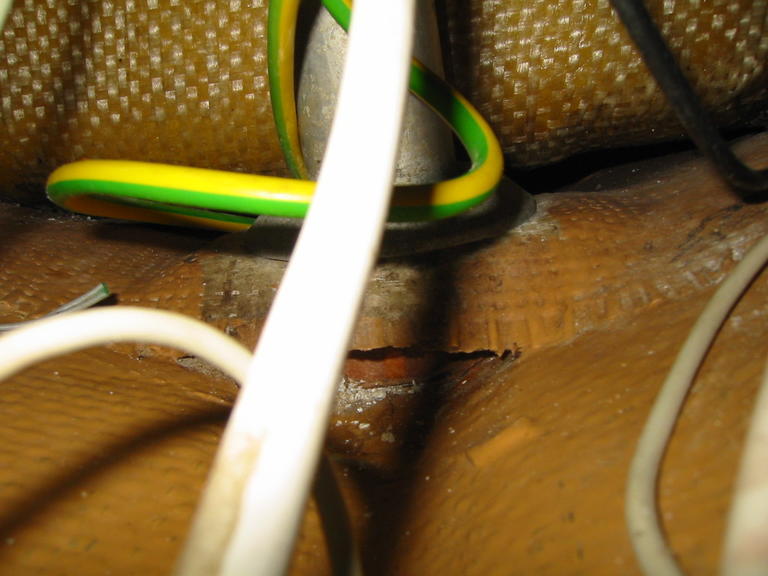

Hierbij de beloofde foto!

Ik zal hem dus aan de bovenkant open moeten slijpen met een dremel o.i.d.
Ik zit alleen met hoe ik de maststeun los moet krijgen, want het staaldraad van het kielmidwaard loopt er doorheen.

Zelf zat ik te denken om er of een hardhouten blokje in te leggen, of iets van kunststof.
In beide gevallen met een rvs beschermplaatje erbij boven op.

Ik moet eerlijk bekennen ik ben bang dat ik niet de vaardigheden bezit om dit correct uit te voeren. Ik ben technisch en doe bijna alles zelf, maar op 1 of andere manier zie ik er tegenop ...

Als ik het goed begrijp (but correct me if I'm wrong) denk ik dat je de kans loopt dat de mast dwars door het kajuitdak je kajuit in komt.
Als dat zo is, zou ik er een stevig stuk (RVS) profielstaal inlammineren.

Kom op, Sonador. Niet bang zijn. Gewoon aan beginnen. Zorg dat je die rvs paal kunt wegnemen en je kunt overal bij. Als je vastloopt is er op dit forum altijd hulp te krijgen.

Noballast schreef :

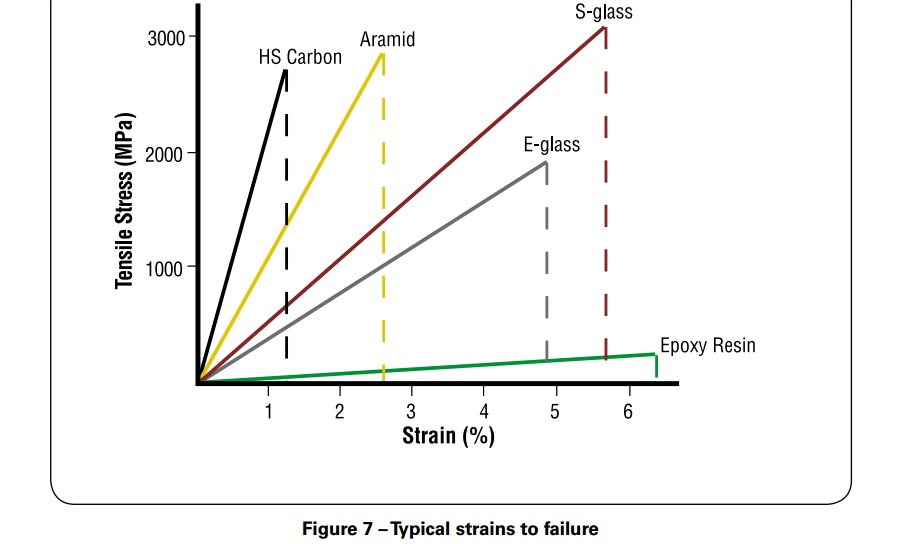

Is sterker dan de normaal gebruikte glassoorten en heeft i.t.t. glas vrijwel geen rek ( ongeveer 1/5 van die van glas).Daardoor zal die ondersteuning niet vervormen maar alle kracht overbrengen op kiel en romp.
Ad

Als je tegen lamineren aan ziet, dan zien dat je de mastvoet iets omhoog krijgt(wel eerst de mast even leggen)Dan de voorkant ´(waar je op de foto tegenaan kijkt)open zagen.Vervolgens schuif je er een nieuw stuk hardhout onder/in en plak je dat weer dicht met epoxyplamuur.Die kun je eenvoudig zelf maken maar voor zo'n klein stukje zou ik gewoon een blikje bestellen.Het zal vast niet zijn zoals een echte restaurateur het zou doen maar dan ben je in ieder geval de eerste paar jaar klaar.Voor dat dat hardhout weer verrot is heb je toch al lang een ander bootje.Goed schoonmaken en dan de buitenkant om de mastvoet een beetje opschuren,weer schoonmaken en daar dan om de mastvoet heen ook wat epoxy zodat de mastvoet niet kan gaan schuiven.

Jeroen

ik heb zelf ooit een losgekomen bak op mijn clevertje weer vastgezet
alle losse meuk heb ik weggezaagd, en met een haakse slijper schoongeslepen
lamineren, als het niet netjes hoeft, is niet moeilijk, kwestie van de juiste matjes en hars, en verder plakken en pleisteren
ik heb het met gewone hars gedaan, had achteraf met epoxy gemoeten, (was pre ZF) maar het zit nog steeds vast

in jouw geval zou ik boven en onder de paal een passend hardhouten balkje inlamineren
in die balkjes een gat boren van een cm diep, met de diameter van de paal, dan is de paal gefixeerd
daarna een kleiner gat boren, voor de binnenpijp, persoonlijk zou ik een stuk dyneema terug monteren
zorg dat de paal goed klem staat. met passend geweld ertussen meppen
eerst de paal en blokjes plaatsen, daarna blokjes lamineren heeft de voorkeur
gewoon aan beginnen
hou wel de mengverhouding en temperatuur van de hars in de gaten
gebruik een mondkap/ oogbescherming en handschoenen
Ton

Iedereen zeer bedankt voor de tips, dat word erg gewaardeerd!
Ik ga mijzelf proberen in te lezen over dit soort reparaties met polyester en epoxy etc.
De mast heb ik gisteren alweer naar beneden gehaald, omdat daar ook wat reparaties aan gedaan moet worden, later meer daarover

Bijkomend "probleem" is wel dat het ijzerdraad van het kielmidzwaard erdoor heen loopt.
Dus dat maakt het al iets lastiger.

Ik had zelf het idee om het verrotte plankje van bovenuit los te dremelen vanwege de beperkte ruimte.

De ruimte onder het plankje op te vullen met epoxy met losse glasvezels erin.
Dan een stuk hardhout of kunstof o.i.d, met daarboven op een rvs plaatje met een busje erop gelast waar de maststeun erin staat, en dat geheel weer vast lamineren.

Maar zoals eerder gezegd ik weet niet of ik voldoende vaardigheden bezit om zoiets echt correct uit te voeren.

Ze zeggen hier weleens: vake be'j te bange

Precies,de zaag er in!

Zachte heelmeesters... Eruit met de ellende en opnieuw opbouwen met hardhout (dat vult lekker snel), glasweefsel en epoxyhars. Wat je nodig hebt kan je leverancier (b.v. sponsor Polyestershoppen of Polyservice) je prima mee helpen. Werken met epoxy is niet moeilijk, als je de hoeveelheden goed afweegt (keukenweegschaal) kan er niet zoveel mis gaan. Zorg wel dat je ook nitrilhandschoenen koopt tegen allergische reacties. Te koop bij je epoxyleverancier.

Eerste offerte had ik ook al binnen, daar schrok ik behoorlijk van (rond de 1000 euro)

De wil om het zelf te doen groeit natuurlijk wel hierdoor

Yellow Boat schreef :
Als koolstofweefsel niet rekt, wordt dan niet alle kracht door het koolstofweefsel opgenomen? Glas doet dus niets meer. Tot koolstofweefsel alsnog breekt (het waren maar een paar lapjes).

Sonador schreef :
Alleen voor die mastondersteuning
Wat zijn die lui dan van plan want zoveel werk is zoiets niet.
Bestaande ondersteuning eruit zagen ( haakse slijper)
Ondergrond reinigen en opruwen
Blok hout op maat maken
lamineren
Afwerken met topcoat.
Hoeveel werk kan zoiets nou zijn?
En qua materiaal hooguit €150
Hebben ze geen gedetailleerde prijsopgave (precies wat er gedaan wordt met uren en materiaal) ?
Jammer dat je niet hier in de buurt woont
Ad

Ik schrok mij een hoedje van die offerte (van gerenommeerd bedrijf)!
Aan de hand van de foto konden ze aanvankelijk niet inschatten wat er nu precies in gelamineerd moest worden. Pas nadat ik ze exact verteld heb wat er moest gebeuren, kwamen ze met die offerte aan, want ze konden niet inschatten hoe lang het zou gaan duren

Ze willen 2 experts sturen a 55 euro per uur ex BTW en reiskosten, en dan de materialen erbij bovenop.
Ik denk dat ze dit klusje helemaal niet willen doen.

Ik ben nu een beetje herstellende van de afgelopen weken (rug patiënt), ik denk dat ik volgende week een middag besteed om te kijken of ik de mastondersteuning ertussen weg kan krijgen, het kielmidzwaard zit toch vast dat is dan geluk bij ongeluk.

Sonador schreef :
Komt die draad dan ook onder water uit (of maak ik me niet de juiste voorstelling van "er doorheen lopen")?
Hoe is de aansluiting van de buis, met waar die op steunt, uitgevoerd? Die zal dan toch waterdicht moeten zijn.

De mast ondersteuning zelf bestaat uit 2 delen, de onderste deel (wat je op de foto ziet) is een gewone 30mm aluminium stuk pijp, die loopt naar de binnenschaal. En vanaf de binnenschaal loopt een 50mm aluminium buis naar het kajuitdak toe.

Er loopt door de buis een huls, met daarin het staaldraad voor het kielmidzaard.
Deze komt er aan de onderkant van de versteviging er weer uit (de huls) en die loopt dan een stukje door de romp heen voordat hij naar het kielmidzwaard toe gaat.

Kan je daar een tekening van maken? Op de foto's is de draad en hoe die loopt niet te zien.

Dan zit dus die 30 mm buis waterdicht in de romp en tot (ruim) boven de waterlijn?
De 50mm buis zit daar overheen en steunt op de binnenschaal.
Die is duidelijk ingezakt.
Het probleem zit dus niet in de onderste buis maar in het naar beneden drukken van de binneschaal dor de bovenste buis.

De onderste buis is niet waterdicht, dat is een gewone normale aluminium pijp.
Het hout waar hij op rust is dus verrot, waardoor het hele geheel naar beneden is verzakt. Dit schijnt een kwaaltje te zijn van oudere Dehlers, deze is van 1972!

De staaldraad loopt door een kleine huls heen naar buiten toe.
De huls zelf komt uit ver boven de waterlijn.

Ik zal proberen een tekening te maken.

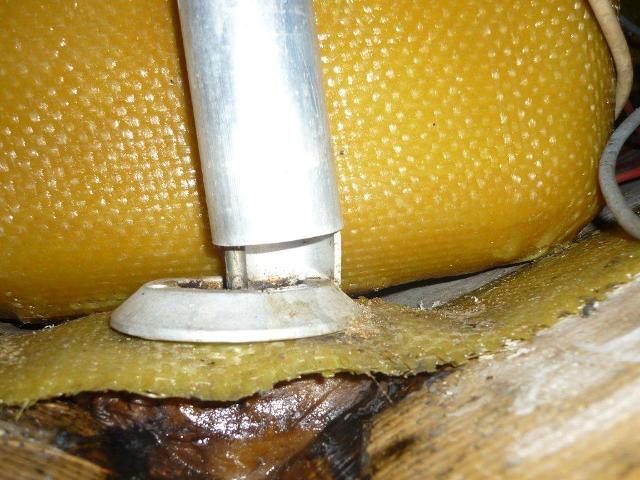

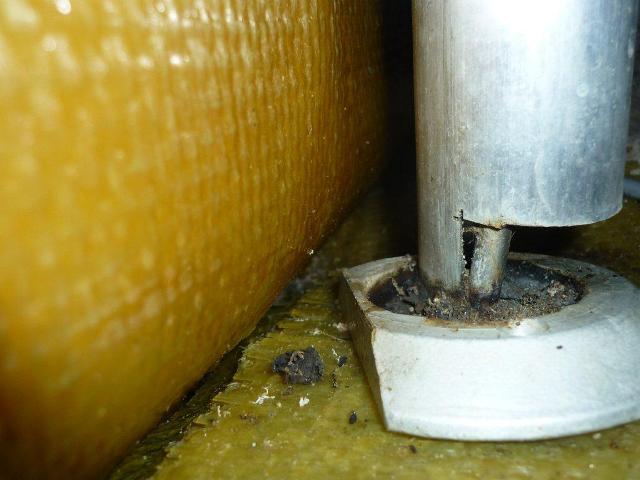

Hier een foto van een nieuwere dehler, die hebben een dikkere buis en voetje eronder zitten. Deze persoon heeft hem doorgezaagd (niet handig)

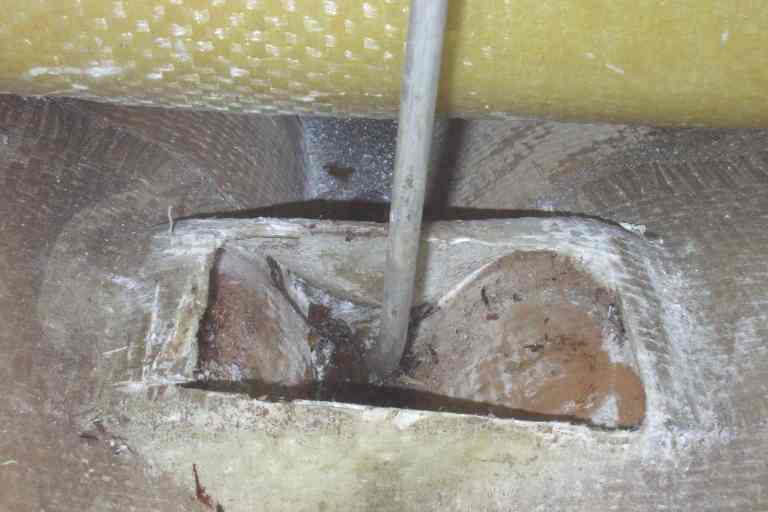

En nog een foto van iemand die het plankje eruit heeft gedremelt (zit iets anders als bij mij)

ilCigno schreef : op een van die foto's zie je een blok met lijn bovenin zitten, op een andere een kikker ook met lijn, lijkt me wel duidelijk
als die 2 buizen niet aan elkaar vastzitten zou ik de oude matten en balk losslijpen, de binnenbuis met rust laten en de buitenbuis opkrikken met een koevoet
passend balkje eronder en vast lamineren
bovenin niets aan doen
5 tientjes hars en matten, en stuk hechthout/ hardhout
klaar is klara
Ton

jerry schreef :
Yep, ik drukte bij mij de boel een cm omhoog met een schaarkrik en een balk, mast nog gewoon omhoog. Door een beetje slim de druk te verdelen ter plaatse van balk/krikvoet ging dat echt simpel. Wel draaien met beleid natuurlijk, want zo'n krik drukt alles kapot als je het lomp doet. Eenmaal die paal verwijdert kan je weer opbouwen naar eigen goeddunken. Mooi stukkie merbau er bij en je bent binnen een dag klaar.

Balk was 50x75 mm ongeveer.
