Onderwerp: Oesenc ENC kaarten (i.c.m. OpenCPN)

Er is zijdelings al het e.e.a. over Oesenc ENC kaarten geschreven, meestal in relatie tot OpenCPN. Het concept spreekt mij aan, maar het hoe of wat is wat mij betreft nog niet duidelijk. Zo ben ik al aan het googelen geweest naar de plugin voor OpenCPN. Ook heb ik al gezocht naar de webshop die de Oesenc kaarten zou aanbieden. Maar ik kom er niet uit.

Dit topic is bedoeld om de ins en outs m.b.t. Oesenc ENC kaarten te verhelderen en te bespreken. Wie wil stap voor stap uit de doeken doen hoe ook ik de Oesenc kaarten op mijn PC kan krijgen?

Alles zal verduidelijkt worden wanneer ze effectief beschikbaar worden. Dat zal voor de kaarten van NL en omgeving niet meer zolang duren.

Hoe je aan oeSENC kaarten kunt komen en hoe je met de oeSENC plug-in en de oeSENC kaarten kunt werken in OpenCPN staat allemaal duidelijk beschreven in de komende Nederlandstalige Handleiding voor OCPN 4.6 die straks via de site van Nautin beschikbaar komt.

Maar je moet echt nog éven (een weekje?) geduld hebben tot de definitieve versie van OCPN 4.6 gelanceerd is.

Je kunt deze kaarten in ieder geval op dit moment nog niet bestellen/gebruiken. Maar gelukkig is het vaarseizoen ook nog niet echt aangebroken.

Aart

Noorderzon schreef :
De oeSENC kaarten zijn trouwens UITSLUITEND in OpenCPN te gebruiken!

Aart

De Release Candidate versie voor OpenCPN 4.6 is inmiddels verschenen en kan worden gedownload. (Versie is 4.5.307). Over enige dagen volgt dan de definitieve versie 4.6.0. Met daarbij de Oesenc plugin.

Met deze plugin genereer je de "fingerprint" van je computer systeem.

De kaarten zijn na het verschijnen van versie 4.6, direct erna te verkrijgen op de server van O-charts.

Tijdens de testfase werkt het allemaal prima, alleen is de server nu nog niet openbaar beschikbaar.

Op deze server kun je het gewenste kaarten pakket bestellen. De betaling gaat via een beveiligde creditkaart site. Je ontvangt via email de factuur.

Na je gegevens en fingerprint te hebben aangegeven en de aanduiding voor welke computer, is er de keuze "gereedzetten". De gewenste kaartenset wordt dan versleuteld met behulp van de fingerprint.

Als de verwerking gereed is ontvang je een email met een download adres. Aanklikken en de kaartenset(s) wordt direct gedownload in zip formaat. Uitpakken en de set instellen in OpenCPN.

Zo werkt het.

De kaartenset NL sluit aan bij de Delta kaarten en RWS Inland rivieren kaarten.

Nieuw in OpenCPN is de stand InlandENC, die verplicht is voor schepen langer dan 20. Maar deze optie is ook handig voor normaal gebruik. Kun je aan of uitzetten.

Het aaneenrijgen van de ENC kaarten kan uitgevoerd worden.

Verder zijn er de schuifregelaars, waarmee je de kaart objecten en de taakbalk kunt vergroten of verkleinen. Is vooral handig als je een klein monitor scherm gebruikt.

Op de site van O-charts is er ook de mogelijkheid de registratie voor de S-63 kaarten kaarten te verkrijgen. Verder is er toegang naar Chartworld waar de S-63 kaarten, voor wereldwijd varen, zijn te verkrijgen.

Alle kaarten zijn in het ENC formaat. Dit is het standaard formaat voor nautisch kaartmateriaal.

Nog even geduld. Het is allemaal al gereed maar nog niet geintroduceerd.

OpenPlotter komt ook binnenkort met een nieuwe versie. Dit wacht ook op versie van OpenCPN 4.6

Bram

Ik mag hopen dat ze tegen dan ook hun website iets toegankelijker maken, want ik vind er momenteel mijn weg niet in.
Kan goed zijn dat alles er te vinden is, maar ik vind er mijn weg niet in.
De kaarten of toekomstige kaart sets kan ik niet ontdekken, ook geen info betreffende wanneer deze beschikbaar kunnen komen. En ook geen info hoe een en ander behoort te werken.
Echt als ze klanten willen zouden ze dit toch eens kritisch moeten bekijken en aanpassen.
Ik hoop echt dat een duidelijke en snelle website voor hun kaarten er zal komen.

Het klopt allemaal. Want de website is nog niet geopend. Het is nog de oorspronkelijke versie voor de S-63 licenties.

Zal hier wel berichten wanneer het Oesenc systeem het "water" op gaat.

Tony2920 schreef :

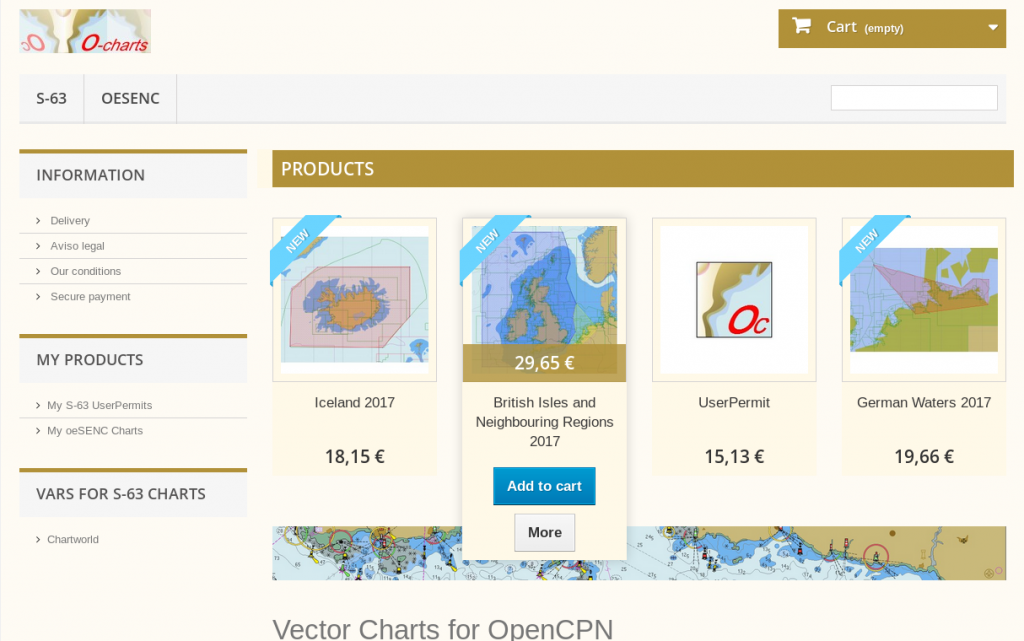

Is dit duidelijk genoeg? En nee nog niet voor iedereen toegangkelijk.
Het gaat ook niet een flitsende website worden met de laatste snufjes op www winkelen gebied. Hou aub in je achterhoofd dat het geheel een non/small profit organisatie is die grotendeels door vrijwilligers gerund wordt.
Vooral doordat de kaarten per computer versleuteld moeten worden, gaat het bestellen ook niet een flitsend gebeuren worden. Het versleutelen van de kaartenset voor de UK vergt ongeveer 10 minuten rekentijd, Dus als we straks met 100 man tegelijk een kaartenset willen hebben, snap je dat er wat tijd overheen gaat voordat ze klaar zijn.
En zoals het spreekwoord, een gegeven paard .......

Werkt dit ook allemaal met de sleutel voor computers die offline zijn en blijven?
Kortom kan ik de sleutel kopieeren op een stick?

Ik denk dat Tony de gewone nieuwe opencpn website bedoeld?

WADnWIND schreef : Ja. Ik zou het zelfs aanraden om het zo te doen.
De door de HO's afgedwongen versleuteling is helaas erg gevoelig. Dit betekent dat de je navigatie computer op het moment van het maken van de fingerprint in de zelfde toestand moet zijn als bij gebruik van de kaarten.
Als je dus navigeert zonder wifi verbinding dan ook de fingerprint maken zonder wifi verbinding. Net zo voor andere veranderlijke aanhangsels, zoals memorycards netwerkkabels etc.

De fingerprint wordt alleen gecontroleerd bij het openen van een kaartenset. Dus eenmaal onderweg kan je wel weer devices toevoegen/verwijderen.

Dan mag ik wel een briefje maken op welk moment en met welke PC ik opencpn met die kaarten installeer.

Eerste installs doe ik meestal op de wal.

Heeft iemand een idee of dat later mogelijk soepeler gaat lopen??

rooiedirk schreef :
OK geen punt, die informatie had ik nog niet.
We hoeven ook geen flashy website, maar wel een waar je de weg in vind.
En duidelijke instructies krijgt hoe het hoort te werken.
We zullen dus nog even geduld moeten oefenen, maar het kriebelt al verschrikkelijk.

rooiedirk schreef :
Dat moet inderdaad vooral niet vergeten worden. Geweldig dat dit überhaupt van de grond komt.

WADnWIND schreef :
Tony snapt inderdaad nog niet zoveel van de constructie zoals die nu in het leven wordt geroepen en eerlijk gezegd heeft het bij mij ook even geduurd voor ik doorhad over welke schijven een en ander loopt. Veel mensen vinden het nog steeds vreemd dat via de site van OpenCPN geen kaarten kunnen worden bekomen. Kennelijk zijn ze gewend aan bedrijven als Stentec, waar kaarten en software om ze te gebruiken tegelijkertijd moeten worden aangeschaft.

Nu komen we met Oesenc-kaarten weliswaar eveneens in de situatie dat deze alleen op OpenCPN draaien, maar OpenCPN blijft daarnaast bruikbaar met allerlei andere kaarten, zoals die van NV-Verlag, VisitmyHarbour en RWS. En verder eigenlijk met alle BSB-kaarten.

Van koppelverkoop is nog steeds geen sprake; de levering van Oesenc-kaarten gebeurt door een andere partij dan de makers van OpenCPN, hoewel er hoogstwaarschijnlijk wel mensen zijn die zowel bij de een als bij de ander een rol vervullen.
Maar hè: OpenCPN is wel vrijwilligerswerk en de Oesenc-kaarten worden geleverd voor prijzen waar zelfs VisitmyHarboer een puntje aan kan zuigen, zo te zien.

Mij hoor je niet klagen..

Anjo schreef :
Anjo! Wat zie ik nu! Overweeg jij nu toch om OpenCPN te gaan gebruiken?

En vergeet niet, Oesenc is alleen een methode om de kaarten te versleutelen.

En het versleutelen is nodig voor het beschermen van de auteursrechten en om financieel bij te dragen aan het werk van de betreffende diensten.

De Inland ENC rivieren kaarten in Europa zijn gratis te downloaden. Ook de kustgebieden in de VS zijn kosteloos te verkrijgen en zijn allemaal uitgevoerd in het ENC vector formaat.

Dat zijn de kaarten van de 1800 serie van de Nederlandse Hydrografie en ook voor de buitenlandse zuster organisaties niet, hiervoor moeten rechten betaald worden.

Het kaart materiaal is in het standaard ENC formaat, zoals deze door de wereldwijde Hydrografische diensten wordt vervaardigd. Het kaart materiaal wordt niet bewerkt, maar wordt een op een doorgegeven.

De hydrografisch diensten eisen wel de kaarten te beveiligen tegen kopieren en dat er financieel wordt bijgedragen aan de ontwikkeling van de kaarten.

Hierin is nu door het Oesenc systeem in voorzien.

Voor het Delta gebied zijn de RWS kaarten beschikbaar. Dit gebied is, met uitzondering van de Westerschelde, dan ook niet opgenomen in de NL kaartenset. Verder is het NL gebied vergelijkbaar met de 1800 serie. Het zeegebied is echter uitgebreid tot de nederlandse territoriale zeegebied.

Zowel voor de beroepsvaart als de pleziervaart is uniform digitaal kaartmateriaal, dat je op allerlei computer systemen, zelfs op een smartphone kunt gebruiken, een gegeven.

Groet,


Bram

Er ontbreken nog wat landen. Maar ook die zullen zeker in de tijd volgen.

Is deze vorm van versleuteling opgelegd door de HO's? Want hoeveel sympathie ik ook heb voor dit project, ik vind deze vorm van kopieerbeveiliging echt "way over the top". Ik heb OpenCPN op een laptop, op een Android tablet en op een Raspberry Pi en ik behoud me het recht voor om elk van die systemen op enig moment te wijzigen. Dan vind ik het echt van de zotte om 3 licenties aan te moeten schaffen - vast geen symbolisch bedrag - en dan ook nog het risico te lopen dat een licentie ongeldig wordt omdat ik een wijziging in de hardwareconfiguratie heb aangebracht. Zelfs het licentiemodel van Stentec geeft je nog meer rechten...

rooiedirk schreef :
Dit kan nog wel eens een hele toer worden. Als ik de compu van boord haal (om aan internet te hangen) haal ik hem ook los van heel wat systemen die er aan boord aan vast hangen (mux, wibe4, canbus, monitor, ais, audio, usbstick). En weet ook niet of bij opstarten van de compu er altijd dezefde spullen op dezelfde plek in steken. is ook nog windows 7.... Lijkt me goed om te weten hoe hier voor de vingerprint mee om te gaan straks. Gaat dat lukken?

lodewijk stegman schreef :
Ik heb al jaren openCPN naast WinGPS op mn bootlaptop gehad.
Toen ik begon met de RoosMux kon WinGPS geen data oppakken en OpenCPN wel.
Dat heb ik een tijd gebruik om een virtuele poort op te zetten en in winGPS te gebruiken.

Ik gebruik ook af en toe Linux en zal OpenCPN ook bij tijd en wijle blijven gebruiken, maar kan tot nu toe niet over mijn aversie tegen de grafische weergave heenkomen.
Met de oenc charts ziet het er stukken beter uit dat geeft hoop.

Het Oesenc systeem is te vergelijken met het S-63 systeem zoals dit voor de wereldwijde ENC kaarten voor de beroepsvaart wordt toegepast.

Ja, het is gebonden aan een bepaald computer systeem. Dat is het principe van beide voor de versleuteling van de kaart systemen.

Je kunt echter met VNC het kaarten materiaal op andere systemen gewoon gebruiken.

De VNC server in de Raspberry PI is hier een goed voorbeeld van. En vrijwel voor ieder computer systeem is er een VNC client beschikbaar. Je maakt dan gebruik van het bureaublad van de computer met de licentie.

Het is alleen lastig als je een tweede systeem als reserve aan boord wilt hebben. Maar ja, wat kosten dan de aanschaf van twee licenties ?

Groet,


Bram

Verder wordt er nadrukkelijk op gewezen, de normale navigatie methodes te blijven gebruiken.

Dus dan zou de oplossing zijn om een zo kaal mogelijke Pi met openplotter aan alleen de mux te hangen voor data en dan met wifi daar de windows via VNC aan te knopen? Dat klinkt als een haalbare kaart. Wat zou je dan aan de pi ongeveer kwijt zijn?

Moet die plugin straks apart gedownload en geïnstalleerd worden, of zit hij standaard in OpenCPN ingebakken?

En inderdaad: het zou goed zijn om vooraf te weten welke handeling, of welke wijzigingen in de configuratie ervoor kunnen zorgen dat de fingerprint/licentie van die PC niet meer herkend wordt.

Is er inmiddels een verbetering doorgevoerd voor het renderen van RWS ENC's? Gister nog een setje geïnstalleerd op mijn werklaptop, Xeon processor met 64GB werkgeheugen, ik werd er weer knettergek van bij het verschuiven van de kaarten.

Er is natuurlijk de truck om OpenCPN éénmalig alle kaarten op een stil moment een keer te laten openen, maar waarom kan dit niet standaard gebeuren op de achtergrond?
Ik heb tevens regelmatig gehad dat na een paar uur(!) de boel er uit klapt en dat je dus nog steeds geen volledige set hebt.

Eclips schreef :
Wat een geklaag, gelijk al weer.
Kijk eens naar de prijzen waarover we hier spreken. In één van de mailtjes van Rooie Dirk kun je er al wat van zien. Vergelijk die dan even met Stentec.

De andere goedkope kaartenleverancier, VisitmyHarbour, werkt ook met versleuteling. Dat zit gewoon vast aan het gebruik van kaarten die door de officiële Hydrographic Offices van de diverse landen zijn gemaakt. Alleen kaarten voor het binnenwater zijn volledig gratis, volgens de Europese regelgeving.
Kennelijk heb je de tijd dat we nog gewoon met papieren 1800-kaarten werkten niet meegemaakt. Een compleet setje Nederland zat toen ergens tussen de 100 en de 200 Euro. Misschien wel meer

Waar hebben we het over? Kaarten zijn alleen maar goedkoper geworden.!
