Onderwerp: format van de polar in OpenCPN

format van de polar in OpenCPN 19 mrt 2024 10:43 #1547514

Heeft iemand de layout van de polarfile in OpenCPN voor mij?
In de documentatie en op Github niet te vinden.

Waarom? Omdat ik in SPD een functie wil maken die een ORC-polar van Jieter inleest en er een OpenCPN polar van maakt. Dat kan al (vanuit Jieter) voor de polar in SPD zelf, maar hetzelfde voor OpenCPN lijkt me een leuke toevoeging.

Voor zover ik kan vinden is het een CSV-file met kolommen voor windsnelheden en rijen voor TWAs.
Maar veel verder kom ik niet.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 10:58 #1547516

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8010
Helpt dit?
opencpn.org/OpenCPN/plugins/polar.html
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 11:00 #1547518

Koezt schreef :
Helpt dit?
opencpn.org/OpenCPN/plugins/polar.html

Die had ik gezien, maar dat zegt nog niets over hoe de file in elkaar zit.
Dit is alleen een display van de inhoud door een plug in.

Moet de TWS in stapjes van 2 kts?
Moeten de TWAs in 5 graden oplopend?
Zit er nog andere info bij in de file?
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 11:05 #1547519

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8010

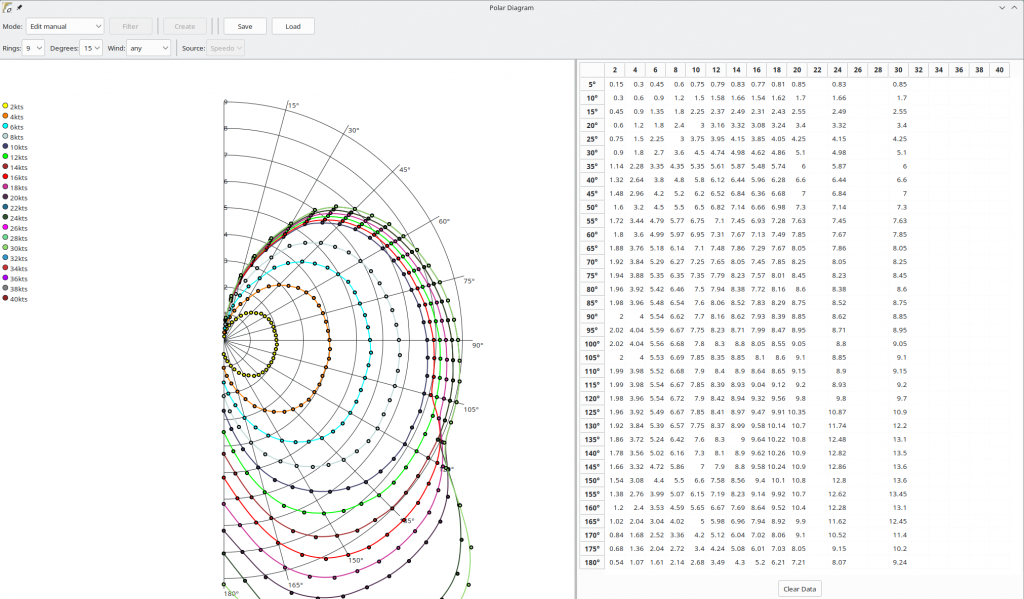

Ik heb de voorbeeld logfile (.vdr) gebruikt om even een polar te genereren.
skydrive.live.com/redir?resid=...key=!AJ4Tf9C7UTXjx40
Komt uit: www.cruisersforum.com/forums/f...in-polar-105481.html

Dat bestand levert deze polar .csv. (Even de .pdf extensie verwijderen)
Bijlagen:
Dehler Duetta 94 - Koezt
Laatst bewerkt: 19 mrt 2024 11:06 door Koezt.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 11:14 #1547520

Dank Erik-Jan,

die file ziet er in Wordpad zo uit:
TWA\TWS,2,4,6,8,10,12,14,16,18,20,22,24,26,28,30,32,34,36,38,40
5°,3.19,3.35,2.97,3.44,4.37,,,,,,,,,,,,,,,
10°,2.99,3.13,2.66,3.24,4.50,,,,,,,,,,,,,,,
15°,2.78,3.48,3.11,3.79,,,,,,,,,,,,,,,,
20°,2.68,1.69,3.19,3.97,4.62,,,,,,,,,,,,,,,
25°,,1.78,4.05,4.52,4.68,4.74,,,,,,,,,,,,,,
30°,,3.66,4.07,4.54,4.82,4.90,,,,,,,,,,,,,,
35°,2.56,4.18,4.64,4.82,4.91,4.94,,,,,,,,,,,,,,
40°,2.11,4.24,4.65,4.83,4.91,,,,,,,,,,,,,,,
45°,0.99,4.25,4.58,4.84,3.04,,,,,,,,,,,,,,,
50°,1.05,1.20,4.37,4.73,4.36,3.02,,,,,,,,,,,,,,
55°,1.16,,4.41,4.40,4.49,4.37,,,,,,,,,,,,,,
60°,,1.19,4.05,4.46,4.50,4.44,2.51,,,,,,,,,,,,,
65°,1.35,1.59,4.27,4.27,4.60,4.06,2.29,,,,,,,,,,,,,
70°,1.36,2.45,3.86,4.62,4.79,,,,,,,,,,,,,,,
75°,1.66,2.84,2.87,4.66,4.70,,,,,,,,,,,,,,,
80°,,2.84,2.90,4.54,4.69,,,,,,,,,,,,,,,
85°,,2.65,4.24,4.59,4.33,,,,,,,,,,,,,,,
90°,,2.56,4.21,4.24,4.07,,,,,,,,,,,,,,,
95°,,2.00,4.18,4.12,1.43,,,,,,,,,,,,,,,
100°,,2.02,3.93,4.15,4.61,4.63,,,,,,,,,,,,,,
105°,,2.05,2.76,4.15,4.71,4.68,,,,,,,,,,,,,,
110°,,2.05,3.12,3.27,4.81,4.86,,,,,,,,,,,,,,
115°,,1.99,3.23,3.26,4.89,4.89,,,,,,,,,,,,,,
120°,,2.58,3.20,4.43,4.71,4.67,,,,,,,,,,,,,,
125°,,2.38,2.84,3.46,4.35,,,,,,,,,,,,,,,
130°,,1.98,2.65,3.45,4.16,4.06,,,,,,,,,,,,,,
135°,,1.64,2.97,3.33,4.15,,,,,,,,,,,,,,,
140°,,1.60,2.41,3.26,4.13,,,,,,,,,,,,,,,
145°,,1.59,3.16,3.95,4.07,,,,,,,,,,,,,,,
150°,,1.65,2.24,3.65,3.36,3.92,,,,,,,,,,,,,,
155°,,1.77,2.84,3.41,3.10,,,,,,,,,,,,,,,
160°,,1.82,2.93,3.48,3.88,,,,,,,,,,,,,,,
165°,,1.86,3.33,4.00,3.11,,,,,,,,,,,,,,,
170°,,,3.25,4.01,3.81,,,,,,,,,,,,,,,
175°,,2.71,3.55,4.02,3.75,,,,,,,,,,,,,,,
180°,,2.67,3.36,4.02,,,,,,,,,,,,,,,,

Iemand anders nog een (andere) versie wellicht?
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 11:24 #1547525

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3393
Mag ook met ';' i.p.v. ',' en zonder °:
Wat wel een criterium lijkt te zijn is TWS in stappen van 2 knts, en TWA in stappen van 5°.
Weglaten van een TWS of TWA kan wel, maar TWS=25 knts of TWA=52° wordt afgerond of genegeerd.

TWA\TWS;0;2;4;6;8;10;12;14;16;18;20;24;30
0;0;0;0;0;0;0;0;0;0;0;0;0;0
5;0;0.15;0.3;0.45;0.6;0.75;0.79;0.83;0.77;0.81;0.85;0.83;0.85
10;0;0.3;0.6;0.9;1.2;1.5;1.58;1.66;1.54;1.62;1.7;1.66;1.7
15;0;0.45;0.9;1.35;1.8;2.25;2.37;2.49;2.31;2.43;2.55;2.49;2.55
20;0;0.6;1.2;1.8;2.4;3;3.16;3.32;3.08;3.24;3.4;3.32;3.4
25;0;0.75;1.5;2.25;3;3.75;3.95;4.15;3.85;4.05;4.25;4.15;4.25
30;0;0.9;1.8;2.7;3.6;4.5;4.74;4.98;4.62;4.86;5.1;4.98;5.1
35;0;1.14;2.28;3.35;4.35;5.35;5.61;5.87;5.48;5.74;6;5.87;6
40;0;1.32;2.64;3.8;4.8;5.8;6.12;6.44;5.96;6.28;6.6;6.44;6.6
45;0;1.48;2.96;4.2;5.2;6.2;6.52;6.84;6.36;6.68;7;6.84;7
50;0;1.6;3.2;4.5;5.5;6.5;6.82;7.14;6.66;6.98;7.3;7.14;7.3
55;0;1.72;3.44;4.79;5.77;6.75;7.1;7.45;6.93;7.28;7.63;7.45;7.63
60;0;1.8;3.6;4.99;5.97;6.95;7.31;7.67;7.13;7.49;7.85;7.67;7.85
65;0;1.88;3.76;5.18;6.14;7.1;7.48;7.86;7.29;7.67;8.05;7.86;8.05
70;0;1.92;3.84;5.29;6.27;7.25;7.65;8.05;7.45;7.85;8.25;8.05;8.25
75;0;1.94;3.88;5.35;6.35;7.35;7.79;8.23;7.57;8.01;8.45;8.23;8.45
80;0;1.96;3.92;5.42;6.46;7.5;7.94;8.38;7.72;8.16;8.6;8.38;8.6
85;0;1.98;3.96;5.48;6.54;7.6;8.06;8.52;7.83;8.29;8.75;8.52;8.75
90;0;2;4;5.54;6.62;7.7;8.16;8.62;7.93;8.39;8.85;8.62;8.85
95;0;2.02;4.04;5.59;6.67;7.75;8.23;8.71;7.99;8.47;8.95;8.71;8.95
100;0;2.02;4.04;5.56;6.68;7.8;8.3;8.8;8.05;8.55;9.05;8.8;9.05
105;0;2;4;5.53;6.69;7.85;8.35;8.85;8.1;8.6;9.1;8.85;9.1
110;0;1.99;3.98;5.52;6.68;7.9;8.4;8.9;8.64;8.65;9.15;8.9;9.15
115;0;1.99;3.98;5.54;6.67;7.85;8.39;8.93;9.04;9.12;9.2;8.93;9.2
120;0;1.98;3.96;5.54;6.72;7.9;8.42;8.94;9.32;9.56;9.8;9.8;9.7
125;0;1.96;3.92;5.49;6.67;7.85;8.41;8.97;9.47;9.91;10.35;10.87;10.9
130;0;1.92;3.84;5.39;6.57;7.75;8.37;8.99;9.58;10.14;10.7;11.74;12.2
135;0;1.86;3.72;5.24;6.42;7.6;8.3;9;9.64;10.22;10.8;12.48;13.1
140;0;1.78;3.56;5.02;6.16;7.3;8.1;8.9;9.62;10.26;10.9;12.82;13.5
145;0;1.66;3.32;4.72;5.86;7;7.9;8.8;9.58;10.24;10.9;12.86;13.6
150;0;1.54;3.08;4.4;5.5;6.6;7.58;8.56;9.4;10.1;10.8;12.8;13.6
155;0;1.38;2.76;3.99;5.07;6.15;7.19;8.23;9.14;9.92;10.7;12.62;13.45
160;0;1.2;2.4;3.53;4.59;5.65;6.67;7.69;8.64;9.52;10.4;12.28;13.1
165;0;1.02;2.04;3.04;4.02;5;5.98;6.96;7.94;8.92;9.9;11.62;12.45
170;0;0.84;1.68;2.52;3.36;4.2;5.12;6.04;7.02;8.06;9.1;10.52;11.4
175;0;0.68;1.36;2.04;2.72;3.4;4.24;5.08;6.01;7.03;8.05;9.15;10.2
180;0;0.54;1.07;1.61;2.14;2.68;3.49;4.3;5.2;6.21;7.21;8.07;9.24
“If debugging is the process of removing software bugs, then programming must be the process of putting them in.” — Edsger W. Dijkstra
Laatst bewerkt: 19 mrt 2024 11:27 door Menno.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 12:40 #1547538

Menno schreef :
Mag ook met ';' i.p.v. ',' en zonder °:
Wat wel een criterium lijkt te zijn is TWS in stappen van 2 knts, en TWA in stappen van 5°.
Weglaten van een TWS of TWA kan wel, maar TWS=25 knts of TWA=52° wordt afgerond of genegeerd.

die ; of , als separator in de CSV is een instelbare variabele in SPD, voor EU en US CSV-standaards. Dat gaat wel lukken.
Verder een beetje primitieve polar, in Open CPN.
Afronden ipv interpoleren.
Geen UA's en DA's, geen gebruik van VMG in de wind.
Zal eens kijken of ik er wat van kan maken vanuit een nette ORC-polar bij Jieter.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 19 mrt 2024 12:41 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 19 mrt 2024 19:02 #1547622

Hierbij een polar die in OpenCPN zou moeten kunnen worden ingelezen.
Gemaakt uit de ORC-polar (van de Capolavoro) bij Jieter.

Geen snelheden uitgerekend voor wind die niet in een ORCpolar zit: 2 en 4 kts, en boven de 20kts.
Die velden staan op 0 kts. Wel 18 kts wind ingevuld: gemiddelde van 16 en 20 kts wind.
Kan iemand proberen of OCPN de file lust? Wel even de .txt van de naam af halen.

Bijlage:

Bestandsnaam: OCPNPolar.csv.txt
Bestandsgrootte:3 KB
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 27 mrt 2024 15:49 #1549087

Is er een OpenCPNgebruiker die even wil kijken of de polar uit de post hiervoor bruikbaar isin OpenCPN?

Als het werkt maak ik een extra functie in SPD waarmee je uit de ORC-database (jieter) een OpenCPNpolar kan maken.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 27 mrt 2024 16:31 #1549097

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8010

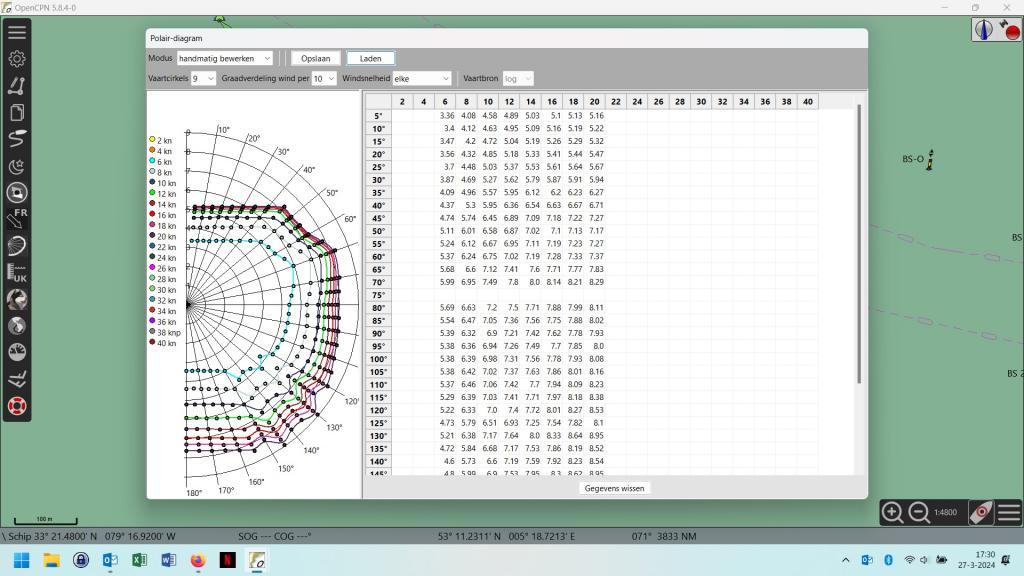

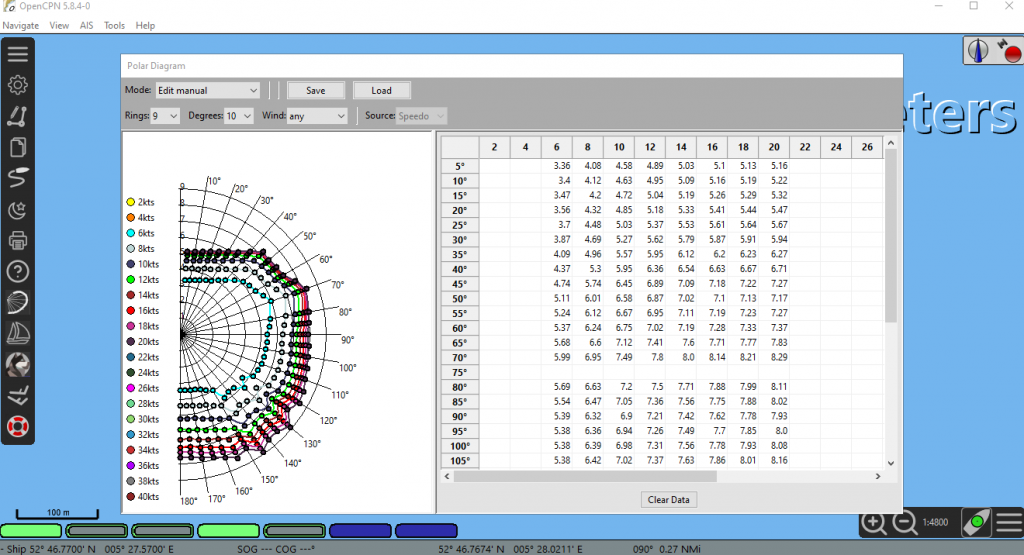

Dit importeert de OpenCPN Polar Plugin.
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 27 mrt 2024 16:32 #1549098

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16292



Zoiets naar je zin?
Koezt is een snelle jongen :laugh:
Laatst bewerkt: 27 mrt 2024 16:32 door holtere.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 27 mrt 2024 18:27 #1549138

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16292
Ga je deze polar nog stroomlijnen zodat de lijnen weer wat stroken en dan posten natuurlijk?
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 27 mrt 2024 18:31 #1549139

holtere schreef :
Ga je deze polar nog stroomlijnen zodat de lijnen weer wat stroken en dan posten natuurlijk?

Dank heren.
Ik zal de interpolatie nog wat verbeteren, OCPN heeft veel meer TWAs dan een meetbrief dus er zitten nogal wat interpolaties in. Die had ik even quick en dirty gedaan.
Komt binnenkort netjes in SPD.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 27 mrt 2024 18:38 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 09:13 #1549239

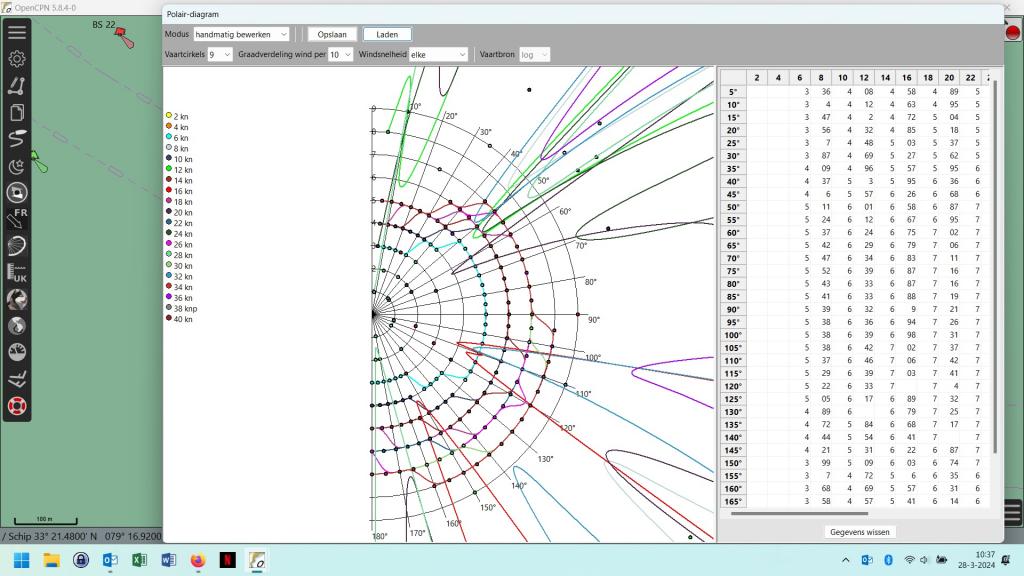

Nu met keurige interpolaties, de polar van Capolavoro in OpenCPN formaat.

Ziet dit er goed uit? (ff de txt eraf halen)

Bijlage:

Bestandsnaam: capopolar.csv.txt
Bestandsgrootte:3 KB
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 09:38 #1549248

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16292
Deze is wel leuk :laugh:
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 10:00 #1549252

Gekloot met decimale punt of komma.....

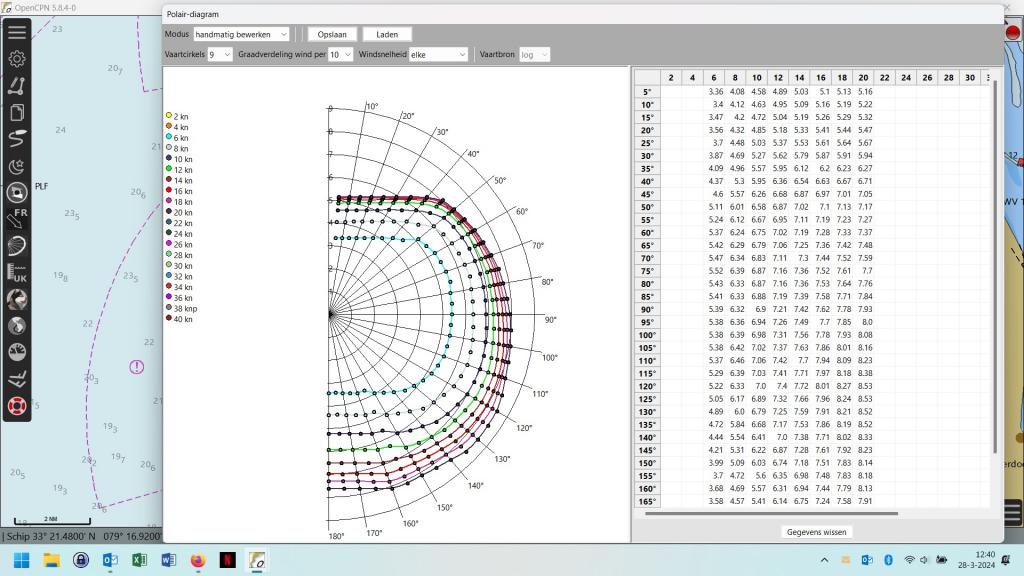

Deze moet beter zijn:

Bijlage:

Bestandsnaam: polarcapo.csv.txt
Bestandsgrootte:3 KB
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 11:41 #1549277

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16292
Misschien hier tevreden mee?
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 12:18 #1549286

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13466
holtere schreef :
Misschien hier tevreden mee?



Wat kan die boot hard tegen de wind in.
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 12:21 #1549287

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16292
Hoezo, gewoon 27 pk aan boord :)
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 12:56 #1549292

Bij TWA kleiner dan UA staat er de VMG die je moet varen.
Da's handig, als je in SPD naar de performance tov VMG kijkt.
Kun je zien of knijpen helpt of juist slecht is.
Zolang je 100% van de VMG haalt is het ok.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 13:24 #1549297

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13466
Baasklusje schreef :
Bij TWA kleiner dan UA staat er de VMG die je moet varen.
Da's handig, als je in SPD naar de performance tov VMG kijkt.
Kun je zien of knijpen helpt of juist slecht is.
Zolang je 100% van de VMG haalt is het ok.

Ik moet de eerste zeilboot nog tegenkomen die bij tien knopen @ 5 graden ware wind nog 4,5 knoop door het water loopt.
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Laatst bewerkt: 28 mrt 2024 13:25 door 3Noreen.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 13:29 #1549298

3Noreen schreef :
Ik moet de eerste zeilboot nog tegenkomen die bij tien knopen @ 10 graden ware wind nog 4,5 knoop door het water loopt.

Ik leg het nog even uit.
In deze polar staat hoe hard je moet gaan om de VMG bij de optimale UA (gegeven de TWS) te halen.
Dat gaat bij hoeken kleiner dan de UA nooit lukken, die snelheden varen.
En dus krijg je een performancepercentage te zien dat ver onder de maximale VMG is.

Dus, net als elke polar, er staat hoe hard je zou moeten gaan bij de TWS-TWA combinatie.
En dan zal blijken dat je dat niet haalt bij hoeken kleiner dan UA, en dus gaat een verstandige zeiler wat afvallen totdat de VMGprocenten op 100 staan.

Idem bij afkruisen, overigens.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 28 mrt 2024 13:30 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 13:58 #1549311

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13466
Baasklusje schreef :
3Noreen schreef :
Ik moet de eerste zeilboot nog tegenkomen die bij tien knopen @ 10 graden ware wind nog 4,5 knoop door het water loopt.

Ik leg het nog even uit.
In deze polar staat hoe hard je moet gaan om de VMG bij de optimale UA (gegeven de TWS) te halen.
Dat gaat bij hoeken kleiner dan de UA nooit lukken, die snelheden varen.
En dus krijg je een performancepercentage te zien dat ver onder de maximale VMG is.

Dus, net als elke polar, er staat hoe hard je zou moeten gaan bij de TWS-TWA combinatie.
En dan zal blijken dat je dat niet haalt bij hoeken kleiner dan UA, en dus gaat een verstandige zeiler wat afvallen totdat de VMGprocenten op 100 staan.

Idem bij afkruisen, overigens.

Weet je zeker dat de plugin van OpenCPN de zelfde definitie van de polardiagram hanteert ? Ik weet in ieder gevan dat elke routering software dat anders doet. Maar als het voor jou gebruikers handig is lijkt me dat prima. Ik ben heel duidelijk niet jou doelgroep.
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Laatst bewerkt: 28 mrt 2024 13:59 door 3Noreen.
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 14:10 #1549314

Ik weet niet wat OpenCPN allemaal doet met een polar.
Voor routering is deze VMG-oplossing niet de goede, da's duidelijk.
Maar elke OCPNgebruiker kan zelf de polar editen. Nullen bij TWA < UA, doet wonderen voor de routering.
Ik heb alleen ORC-meetbriefpolar omgezet in het formaat voor OCPN.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

format van de polar in OpenCPN 28 mrt 2024 14:19 #1549317

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13466
Baasklusje schreef :
Ik weet niet wat OpenCPN allemaal doet met een polar.
Voor routering is deze VMG-oplossing niet de goede, da's duidelijk.
Maar elke OCPNgebruiker kan zelf de polar editen. Nullen bij TWA < UA, doet wonderen voor de routering.
Ik heb alleen ORC-meetbriefpolar omgezet in het formaat voor OCPN.

Ook Adrena en Expedition gebruiken andere definities voor hun polar.

Maar de omzetting is dus niet kompleet als de gebruiker de door jou omgezette polar in één van deze drie programma's wil gebruiken. Even als gebruiker zelf de omzetting afmaken. De door jou software omgezette polar is dus niet 1 op 1 te gebruiken in OpenCPN.
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Laatst bewerkt: 28 mrt 2024 14:22 door 3Noreen.
Alleen ingelogde leden kunnen reageren.
  • Pagina:
  • 1
  • 2
Forum
Zeiljachten/open boten
Zeiltechniek & wedstrijdzeilen
format van de polar in OpenCPN
Tijd voor maken pagina: 0.344 seconden
Gemaakt door Kunena




© Zeilersforum.nl
