Onderwerp: Plaats v/d Ais gps antenne

Als ik heel eerlijk ben is de plaatsing van een GPS antenne niet erg kritisch.
Het mooist monteer je 'm op de hekstoel o.i.d.
Maar bij mij heeft ie jaren lang gewoon in een randje onder het gangboord gelegen. Dat heeft altijd prima gewerkt.

Plaatsing van een gps antenne voor een AIS is kritischer dan van een "gewone" gps. Voor een AIS is het tijdsignaal van de gps heel belangrijk.
Antwoord op jou vraag. Het hangt er vanaf wat er op dek boven zit. Als daar metaal of "iets" wat vocht kan bevatten boven zit wordt het mogelijk moeilijk. (Ook een teakhouten dek kan vocht bevatten.)

In mijn beleving moet de antenne voor de GPS niet te hoog geplaatst worden i.v.m. verplaatsingen t.g.v. de beweging van het schip op de golven. Anders is dat voor het AIS signaal. Hoe hoger, hoe beter de ontvangst van de omliggende schepen. Bij mij de VHF antenne meteen de ontvangst voor het AIS signaal op zo`n 20 meter hoogte en ik kan sommige schepen tot zo`n 250 kM volgen. Niet dat dat op de Noordzee veel toevoegt maar op ruimer water is het wel fijn. In die zin bijzonder dat dit de twee functies in een antenne is. Wat staat er in de handleiding en hoeveel (antenne)kabel wordt er meegeleverd. kan ook een indicatie zijn.

daan1508 schreef :
Een plaats ver weg van mogelijk storende andere zaken is te verkiezen, zoals bvb achteraan aan de reling op een plaats waar geen betreding en of touwwerk komt.
Storing zoals van bvb GSM, Marifoon, plotter, helmstokautomaat etc, deze toestellen geven bijna allemaal stoorsignalen af, meestal verhinderen ze de werking niet, maar een vrije plaats zal betere resultaten geven.
Hou zeker voldoende afstand van radar en marifoonantennes.
Daarom vindt ik de plaats bovenop de plotter niet de beste keuze.
Bovendeks is ideaal, maar onderdeks op houten of polyesterschip kan goed.

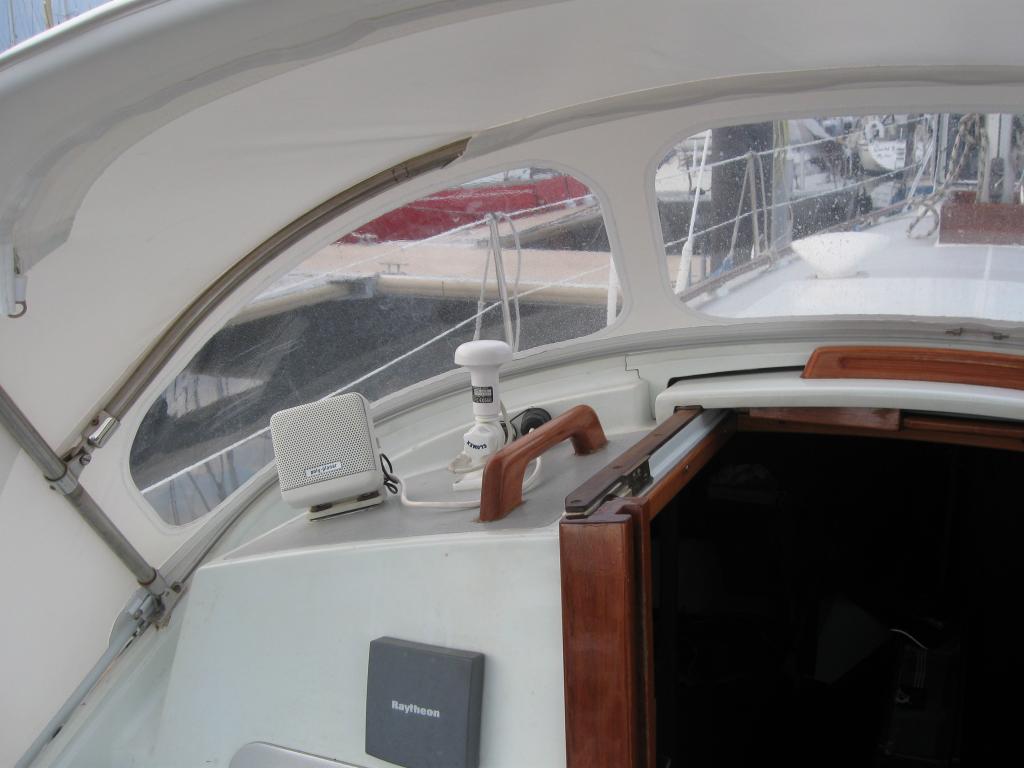

De GPS antenne staat bij mij droog en beschermd onder de buiskap. Met een kort kabeltje naar de AIS transponder. Werkt perfect.

Bij ons (polyester zeiljacht) zit de GPS antenne van de AIS transponder gewoon onderdeks vlak onder het gangboord gemonteerd. Werkt perfect (geen timingsproblemen en gemiste AIS uitzendingen).

Als je twijfelt over de plaatsing kun je in ProAIS de GPS fix bekijken. Je ziet aan het aantal gebruikte satellieten en de signaalsterkte hoe goed de ontvangst is op de voorgenomen montageplek. Je hoeft dus niet te gokken dat er een degelijke fix zal zijn.

Persoonlijk zie ik alleen maar voordelen om de GPS ontvanger onderdeks te monteren waar dat kan (op stalen of aluminium jachten is het geen optie): geen onnodige kabeldoorvoeren en weersinvloeden op electronica èn geen obstakels bovendeks waar lijnen achter (kunnen) blijven haken of waar je herhaaldelijk tegenaan kan stoten (met de kans op schade of storingen). Al die extra ‘rommel’ aan dek vind ik persoonlijk ook niet fraai, maar dat ligt voor anderen mogelijk weer anders.

Ik verwacht op de plek die TS in gedachten heeft overigens geen problemen, maar als je de knobbel daar al zou willen monteren zou ik dus eerst nog even in ProAIS de daadwerkelijke GPS fix enige tijd monitoren.

zeemuis schreef :
Zeemuis:
Prima plek, meer hoef ik er niet over te zeggen.

Verder geeft de zoekfunctie geeft ruim voldoende info.

Hans V schreef :
Hier idem. Achter schakelpaneel tegen onderkant gangboord gemonteerd met de beugel voor verticale montage aan een schot. Prima ontvangst.

Op mijn vorige schip had ik de gps antennes buiten op de hekstoel, op mijn huidige schip binnen vlakbij de spiegel. Ik merk geen verschil in werking AIS, maar wel dat ik niet meer blijf hangen met lijnen achter de diverse paddestoeltjes

Binnen ergens weg leggen waar je er buiten niet "boven op" kan gaan zitten werkt prima met de moderne GPS ontvangers.

koko schreef : Tot dat je net niet op tijd binnen bent en toch in die hagelbui met windstoten terecht bent gekomen.

Sjonge, ja zo kan je altijd wat verzinnen....

Binnen gaat prima, en heeft als voordeel veel kortere coax. Geeft minder verlies, en gaat niet stuk op een gegeven moment onderweg naar achter. En dat stuk gaan is dan niet tijdens eenhagelbui, maar 24/7.

Gps systemen zijn veel gevoeliger dan vroeger, met toen inderdaad het verplichte paddestoeltje achterop.

Garmin levert een super handige houder voor tegen de onderkant van het dek voor zijn gps antenne.

3Noreen schreef :
Wel goed lange zelftappers gebruiken

Roozeblij schreef : Waarom zou ik dat verzinnen? Wat is mijn belang om te zeggen hij moet buiten als hij net zo makkelijk binnen kan?
Ik verkoop gemiddeld maar 600+ GNSS(GPS) ontvangers per jaar afgelopen jaar wat minder omdat mijn afnemers geen voertuigen kunnen bouwen door onderdelen tekorten, deze voertuigen worden juist veel in extreme omstandigheden gebruikt, dus zolang je niet in extreme omstandigheden komt werkt het prima onderdeks.
Doe er mee wat je wilt.

edit, ff opgezocht: zeilersforum.nl/index.php/foru...llen?start=25#966447


Nog een gedateerd verhaaltje van mij: Interne of externe GPS antenne voor AIS Transponder
www.boatcontroller.nl/faq-item...nne-ais-transponder/

nou kan je toch nog even weer spammen.

@roos, denk aan je nieuwe nickname

Wij hebben vorig jaar een tijdje gevaren zonder werkende AIS transponder. Volgens mij was toen het probleem dat hij slechte gps ontvangst had omdat er teveel water aan dek was. We hebben een vrij nat zeilend bootje, ik overweeg dus een antenne op het achterdek te plaatsen.
Momenteel hebben we nog alleen de interne antenne van de transponder, dat kan natuurlijk ook al uit maken

Hmmm dat zijn wel mooi concrete waardes, in die plaatjes van Zeilprutser. Heb de GPS paddestoel direct onder het dek gemonteerd (weg van de genuarails of ander beslag). Tot nu toe werkt het goed, maar ben wel benieuwd naar de cijfers die AISpro weergeeft.

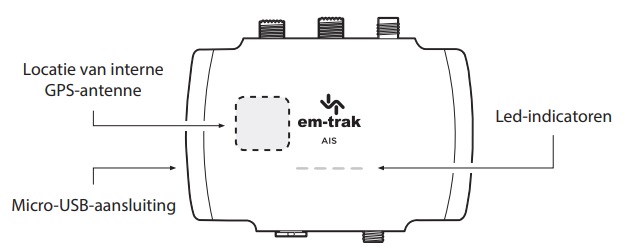

HotSnail schreef : De tests waren met de oude transponders, de nieuwe in ieder geval die van Em-Trak hebben nu een vergroot antenne gedeelte voor een verbeterde ontvangst in de Transponder geplaatst, en ook geven ze aan in de manual waar die zich bevindt, je kan daar dus rekening mee houden met het plaatsen.
Ik zou zeker eens naar de waardes kijken in pro-ais en zeker ook eens in slechte omstandigheden.

Zeilprutser schreef :
Mijn ervaring met de ingebouwde antenne van de nieuwe Em-trak zijn ronduit slecht. Ben er ook nooit achter gekomen waar die antenne zit. (niet open gemaakt) zit hij aan de onderkant tegen de bracket waarmee je hem bevestigt of juist aan de voorkant en zou je hem op zijn kop moeten hangen onder het dek. Dan zie je de led's niet. Kortom ben maar een losse antenne gaan halen.

3Noreen schreef : Yep juist daar, goede beslissing!

Zeilprutser schreef :

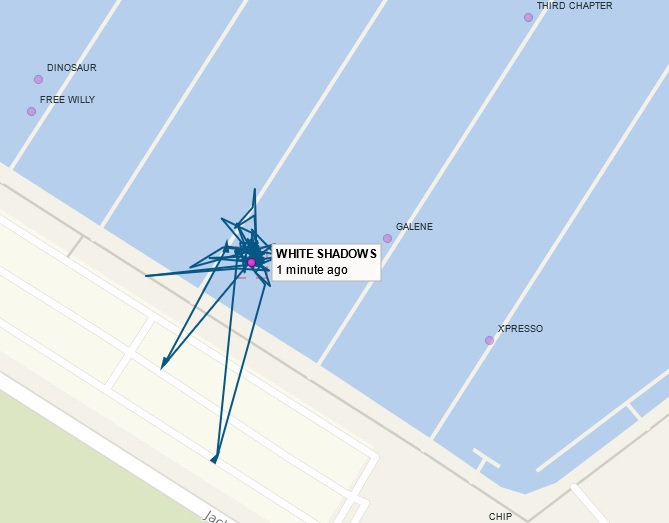

Als je stil ligt je eigen track bekijken, neem je veel te veel haven in beslag, dan zit de antenne niet goed.

Zeilprutser schreef :
GPS ontvangstverschillen binnen of buiten gebouwen is in onze ervaring niet vergelijkbaar met de ontvangst boven c.q. onder een polyester dek: er is geen metaaldamp van isolatieglas in het pad van het (zwakke) gps-signaal, geen wapening/betonijzer, staalconstructies, electriciteitsleidingen, etc. Slechts een extra laagje kunststof (geschikt stukje dek zoeken) bovenop de kunststof behuizing van de GPS-antenne zelf.

Ook bij flinke zeegang (met overkomend water) en tijdens hoosbuien hebben wij geen uitval van onze AIS transponder kunnen vaststellen. Onze voorlopige conclusie na jaren varen met de (externe) GPS-antenne benedendeks is dat een GPS-antenne onder een stuk relatief 'leeg' polyesterdek bij moderne GPS-apparatuur in de praktijk prima werkt.



Ook als de GPS-ontvangst wat minder wordt is er (bij ons) voldoende marge voor een goede fix.

Bij twijfel: plak de GPS antenne gewoon eens onderdeks en bouw wat ervaring op. Heb je genoeg vertrouwen erin, dan maak je de installatie permanent met wat schroefjes.

Je test met de gps ontvanger binnen achter een raam in vergelijking met een gps buiten - of binnen in een polyester boot is absoluut niet vergelijkbaar. De reden hoef ik hopelijk niet uit te leggen. Maar goed, je noemt het gelukkig zelf al een gedateerd verhaaltje:-)
Zeilprutser schreef :

Ik heb al sinds jaar en dag een antenne zoals in de link hieronder. Klein en overloopbaar.
www.marinediscounter.nl/websho...Wca8xu8aAv11EALw_wcB
