Onderwerp: kapotte gps furuno gp 31

Re:kapotte gps furuno gp 31 14 feb 2013 08:37 #368557

BM Sail

henkvd schreef :

Spieboom schreef :

even tussendoor: weet iemand de kleurencode van het snoer van deze gps 31 om de NMEA gegevens ervan te gebruiken?
In het boekje staan ze niet / kan ze daar niet vinden.

De NMEA uitgang is wit en blauw.

Wit sluit je aan op pen 2 van een 9 polige D connector
Blauw op pen van 5

Begrijp ik hieruit dat wit de Tx A(+) is, en blauw Tx A (-)? Of beter in dit laatste geval via de 'ground'? (cfr www.shipmodul.nl/nl/connections.html)

Ik heb de vraag eerder gesteld hier, en ben daarna inderdaad via de GPS 31 naar de configuratie via het schermpje zelf wezen zoeken, maar Furuno wijkt in zijn benamingen enorm af van de standaard, mijn gevoel... Alle andere aparaten heb ik moeiteloos gelinkt, maar bij de Furuno twijfel ik (wil niets stuk doen)...

Johan

Alleen ingelogde leden kunnen reageren.

Re:kapotte gps furuno gp 31 14 feb 2013 08:48 #368567

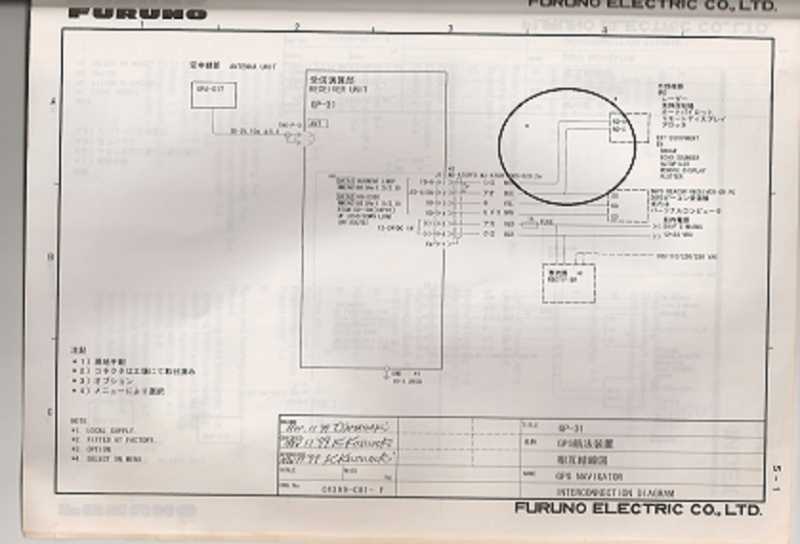

BM Sail	Even voor de volledigheid... wit en blauw lijkt mij idd ok... Verkeerd om kan geen kwaad? Ik wil 'm linken met een marifoon Garmin i100 Bijlagen: ...-14.jpg (30KB)
	Laatst bewerkt: 14 feb 2013 08:54 door BM Sail. Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 09:01 #368579

Account op verzoek verwijderd 13 Offline Gebruiker is geblokkeerd Berichten: 21110	ben net even bezig met de symm met nmea in te lezen. dus ja ik heb m aangesloten met blauw en wit, blauw is data, wit aan ground
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 09:05 #368582

BM Sail	Bedankt voor je antwoord... Doe ik het ook zo! Ik besef dat ik veel 'onnozele' vragen stel, maar deze 'dummie' leert snel bij! Vandaag niet meer naar de boot: het ijzelt hier stevig... Groet Johan
	Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 16:51 #368766

henkvd
Offline
Gebruiker
Berichten: 4012

wit is data en blauw is gnd, TX A en TX B heb je hier niet, is alleen van toepassing bij een gescheiden uitgang waarbij niet 1 van de aders aan massa ligt.

TD-H is TX data high
TD-C is TX data common

SG is signal ground

SD is send data
RD is receive data

Blauw en wit is data 1 en wordt gebruikt voor het aansturen van externe apparatuur.

groen , geel en blauw is in principe bedoelt voor een PC, ( met oa de mogelijkheid van waypoint up en download) en heet data 2

Laatst bewerkt: 14 feb 2013 17:00 door henkvd.

Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 17:30 #368776

Account op verzoek verwijderd 13 Offline Gebruiker is geblokkeerd Berichten: 21110	Het is maar net hoe je het bekijkt. Voor een RS232 poort is de high (wit) ground en de low (blauw) die aan de pin 2, data, moet Voor de SYM gaat de low aan de ground en de high aan de plus in. hierbij de meting: blauw aan min scoop , wit aan +in: in rust is het signaal laag, dus de wit is de positieve
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Laatst bewerkt: 14 feb 2013 17:48 door Account op verzoek verwijderd 13. Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 18:12 #368793

henkvd
Offline
Gebruiker
Berichten: 4012

roozeboos schreef :

Het is maar net hoe je het bekijkt. Voor een RS232 poort is de high (wit) ground en de low (blauw) die aan de pin 2, data, moet

Voor de SYM gaat de low aan de ground en de high aan de plus in.

hierbij de meting: blauw aan min scoop , wit aan +in:

in rust is het signaal laag, dus de wit is de positieve

Als je het op die manier aansluit op een PC zul je geen zinnig leesbare tekst op de laptop naar binnen krijgen.

wit aan pen 2 , blauw aan pen 5

Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 18:51 #368804

BM Sail	Voor latere surfers nog even een interessante link: zeer basic: www.thehulltruth.com/marine-el...acing-how-guide.html
	Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 20:12 #368845

Account op verzoek verwijderd 13 Offline Gebruiker is geblokkeerd Berichten: 21110	ja nou raak ik ook in de war, even geprobeerd inderdaad blauw aan 5 en 2 aan wit. Bij RS232. excuses voor de verwarring.
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

Re: kapotte gps furuno gp 31 14 feb 2013 20:33 #368849

henkvd Offline Gebruiker Berichten: 4012	Geef niet, kan er ook niet aandoen dat een plugje aanzetten aan de des betreffende kabel wel vaker doe.
