Onderwerp: nmea repeater : wensen?

Als de Nmea Repeater een ethernet uitgang kan krijgen, dan is hij direct aan elke (mini)router te koppelen. Het voordeel is dat je maar een Wifi netwerkje aan boord nodig hebt. Nmea data en Interverkeer gebruiken dezelfde WiFi verbinding.


Edimax 3G-6200nL

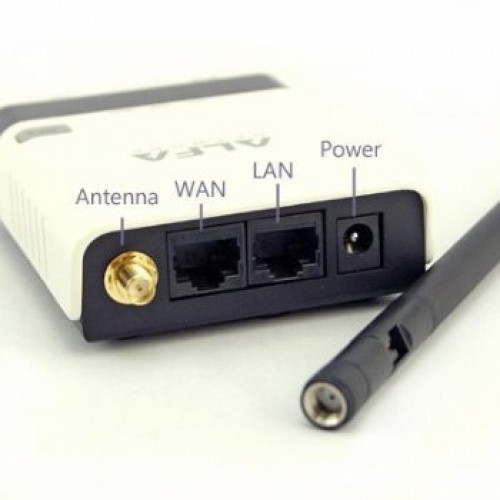

Alfa R36

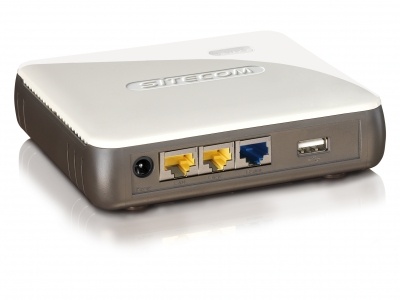

Sitecom WLR-2001

ja maar wat moet ik nu??? De ene wil een access point, de andere niet, en weer een andere wil bluetooth. En de vierde wil een ethernet poort.

Ik neig zelf een beetje naar de wifi module , ook omdat die al werkt.
Eventueel kan ik ook nog bluetooth erbij prikken.

roozeboos schreef :
Eerst de versie met WiFi afmaken en uitleveren. Daar zijn de meest aanhangers voor kijken naar de eerdere reacties. En dan daarna de Bluetooth optie. En dan kan toch iedereen vooruit.

Eens, eerst alleen Wifi. Als je die ook als client kan inzetten dan is het 'probleem' van twee wifi-netwerken sowieso al opgelost. Al denk ik dat dit in de praktijk zelden voor zal komen.

Chris laat je nou niet gek maken anders heb je straks 365 uitvoeringen liggen, ga eerst voor de Wifi uitvoering desnoods maak je hem zo dat je eventueel een module er bij aan kan klikken voor latere uitbreiding.

Ga nu maar eest van de basis kast uit, met of zonder wifi.

aanklik uitbreiding nog zo gek idee niet.

Met Wifi in client mode kan ik ook wel uit de voeten...

Hoe goed kan die electronica eigenlijk tegen een vochtige omgeving?

Vroeger had ik een radiootje van International/Panasonic die maar niet stuk wilde, ook niet met allerlei soorten (non-)alcoholica er overheen.
Toen ik 'm sloopte (je wil toch eens wat nieuws) bleken de prints helemaal dichtgespoten met een soort plakkerige was die het blijkbaar waterafstotend maakte.

Gaat dat nu ook nog zo (bv de waterdichte sony experia?, of de sym en multiplexer)

De repeater zelf is niet waterdicht. Om het helemaal waterdicht te willen kan een IP67 kast erbij geleverd worden, met een handvol wartels.
Maar ik kan als daar behoefte aan is de print nog vol spuiten met een beschermend laagje.
Misschien doe ik dat sowieso wel.

Prijs is ook belangrijk, vandaar geen standaard ip67 kast. En hij zal toch binnen gemonteerd worden.

Draai je op 3v3, of 5v, en heb je de 38k4 op ttl (liefst 3v3) beschikbaar?

3,3 volt en ja inderdaad.

misschien pruts ik deze er wel bij voor je:
www.farnell.com/datasheets/1714636.pdf

roozeboos schreef :
Nounou , niet zo bescheiden.
Waar jij mee bezig bent kan ik echt geen prutsen meer vinden hoor.
Ad

roozeboos schreef :
Wat zijn die dingen duur bij Farnell.
Voorlopig heb ik er hier al eentje draaien, dus hoef je hem niet speciaal voor mij er op te zetten hoor. Maar mocht ik overgaan naar een nieuwe mux (ik draai nu nog steeds met een early prototype van de shipmodul) dan soldeer ik er wel eentje in.

Wordt het ding niet zo langzaamerhand te ingewikkeld ? Met als nadeel duur, fout gevoelig, veel stroom nodig.
Of het zou een ding moeten zijn wat modulair kan worden opgebouwd.
Bij het laatste denk ik aan een soort moeder boardje met voeding + een serieel/NMEA aansluiting + processor.
Daarnaast verschillende in en output shields die “stapelbaar” zijn.
bv. shield voor 3-6 nmea ingangen, ethernet uitgang,wifi enz. Alles waar voldoende mensen voor te vinden zijn.

Het plan vwb de repeaters is wat mij betreft nog steeds:

low cost module:
-drie keer nmea in
-twee keer nmea uit,
-usb ,
-rs232
-seatalk

minder low cost module:
net als de kleine maar dan +
- extra nmea in
- wifi en/of bluetooth.
- grotere behuizing

vandaag kwamen de printjes voor de laatste versie van de kleine module.
Meteen assembleren uiteraard.
Chippies plaatsen:

solderen in de oven
afbouwen en klaar:


vanavond spanning erop.

Ziet er goed uit !

SPANNUNHHDD

spannend chris, hopelijk geen witte rook.
ik vind het heel knap, je bent geloof ik begonnen met een bedenkseltje om thuis uit te lezen hoe nat het aan boord werd, nu heb je al een afstand bediening voor de boot gemaakt, of heb ik iets niet goed begrepen

sietse-ten schreef :
Dan heb je electronica gewoon niet goed begrepen. Alle electronica werkt op "Magic Smoke" Dat is wat er door en in alle onderdelen verwerkt / getransporteerd wordt.
Op het moment dat een onderdeel kapot gaat (lek) ontsnapt die magische rook en doet hij het niet meer.

Chris voert de spanning wel op moet ik zeggen.

geen rook , wel wat veel stroom. maar het bleek dat de dc/cd converter toch andersom erin moet . maar daar is plek voor , dus geen probleem.
dit is dus de nieuwe controller famailie, vandaar een beetje spannend nog.
software zit erin. USB doet t. nu de rest testen

Zo. Inmiddels werken de :

-3 nmea inputs
-2 nmea outputs
-1 seatalk input
-1 RS232
-1 USB poort

En meer zit er niet in, dus alles werkt!
Nog een paar kleine aanpassingen, en dan volgende week de CE metingen.

Printje is dus verder in orde, behalve dat het dc/dc convertertje andersom moet. Maar ik kan ook zeggen dat ik het zo heb bedoeld .

hier zit wel een blije jongen, zeker als CE emissie en immuniteit goed is.

netjes Chris gefeliciteerd

CE: Chris Engineering?

Cris,
Waar heb je de dc/dc converter gekocht?
Ik zoek nog zo iets.

Oh het is een 3,3 naar 5 volt galvanisch geisoleerde converter. Om de Rs232 uitgang te isoleren. NKE0305SC
nl.farnell.com/murata-power-so...610426?Ntt=NKE0305SC , 6 euro.
