Onderwerp: garmin route upload test

Baasklusje schreef : En daar zit denk ik gelijk een mooie mogelijkheid. De Mux heeft een RS232 poort. Als daar de GPS aan kan, en daar tegelijk Garmin - Garmin communicatie langs kan, kan alles zonder omschakelen. Is alles gelijk galvanisch gescheiden en zo, scheelt schakelaartjes en stekkertjes. Misschien kan Chris zelfs wel inbouwen dat hij, bij het zien van Garmin Protocol communicatie, de rest tijdelijk stil legt.

Gaat niet kunnen.... de Mux heeft wel die RS232port voor de PC, met 3 draadjes, maar de NMEA-ingang waar de GPS aan hangt is 2 draadjes en je PC kan dan niet naar de GPS praten om de ACK te geven als er een packet is binnengekomen.....

Als je PC de USB-poort gebruikt vanaf de mux ipv RS232 en de GPS hangt met 3 draden aan de RS232 van de mux dan gaat het afhangen van andere dingen zoals de snelheid van de ACK. Bovendien kon er wel eens van alles tussendoor komen naar de GPS en/of PC vanaf andere talkers die aan de mux hangen. Dat kun je dan misschien weer voorkomen door in de tabel van de mux alleen communicatie tussen PC en GPS toe te staan, veel lastiger dan even een stekker aansluiten

Baasklusje schreef : Behalve als je de RS232 poort bij normaal gebruik als (5e) NMEA ingang kunt gebruiken. En dat kan volgens mij.

Chris?

Op die poort komen ook alle berichten van alle andere zenders, die interfereren dan met je Garmin-Garmin communicatie, en dat is dodelijk.
Dat moet je allemaal uit zetten dan. En weer aan als je terug gaat naar NMEA.

Helder.

Dan wordt het dus een 2 polige omschakelaar voor de communicatie tussen GPS en Mux/PC. Dan nog een galvanische scheiding ertussen en dat zou het moeten zijn.

Ik zal eea eens op een breadbordje prikken en kijken wat het wordt. Zou wel heel mooi zijn als ik routes e.d. ook kan uploaden naar de Garmin. Toe nu toe (en dat heb ik helaas niet kunnen reproduceren) lukte alleen waypoints uploaden.

wat voor sw gebruik je op de PC?

Ik gebruik OpenCPN.

Daar heb ik geen ervaring mee qua uploaden.
GPSU kan het zeker wel naar Garmin.

Koezt schreef :
Geen 3? Je zou de GND alle drie vast aan elkaar kunnen knopen... maar of dat verstandig is....

Baasklusje schreef :

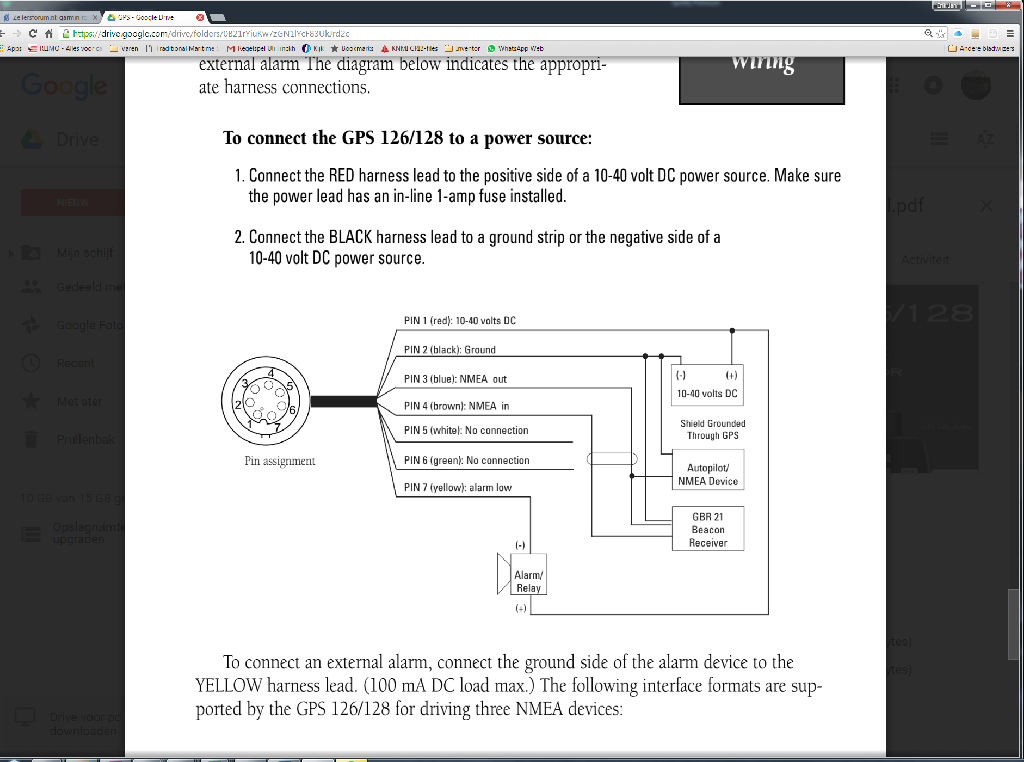

Ik denk dat ik daar niet aan ontkom. - van de data aansluiting op de Garmin is tevens de - van de voeding.
Ik hoef denk ik alleen de RX en TX met elkaar te verbinden / om te schakelen.

In de tijd dat ik nog met het nmea0183 aan het spelen was,
Had ik een garmin plotter (50DV) welk via de mux van chris de overige app aanstuurde en mee keek.
Mijn wayponts, up en downloade ik met de software van garmin zelf.(homeport)
Of via de usb of via nmea..
De mux stond altijd aan..
Werkte altijd perfect en zal het nog wel doen.. wel het garmin protocol selecteren...

In een grijs verleden had ik het zo gemaakt. Simpel met een wisselschakelaar de I/O van de Garmin geschakeld. Hufterproof...
Inmiddels is e.e.a gewijzigd, maar misschien heb je er wat aan.

En hoe uploadde je dan? Nmea - Nmea? Welke software gebruikte je en kon je dan ook routes en waypoints uploaden?

Even voor mijn begrip. Je hebt hier geen galvanische scheiding tussen aangebracht?

De upload werd verzorgt door GPS-Utility. Een tooltje om o.a. waypoints mee te bewerken en uploaden naar je GPS. Mijn seriele poort van de PC destijds bezat een ingebouwde optocoupler. Verder zijn de ingangen van de Miniplex multiplexer (sorry Roos) galvanisch gescheiden. That's it.

Wat ik me herinner gebruikte ik het Garmin protocol voor de upload. Maar ik weet het niet zeker meer. 't is ook al weer 10-15 jaar geleden dat ik het voor het laatst het toegepast...
