Onderwerp: Navman Repeater en Bluetooth GPS muis

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 20:23 #609747

  • hscharft
  • hscharft's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2304
Ik zit net nog even te denken waarom het nou niet werkt aangezien het toch wel zou moeten.....
Zonder ingewikkelde apparatuur als een scope en dergelijke is het natuurlijk nooit met 100% zekerheid te zeggen.

Maar iig ik bedenk me dus net dat dat rijtje connectoren ook wel eens een ingangbus kan zijn om de microcontroller aanboord te kunnen programmeren?? In dat geval komt er natuurlijk erg weinig NMEA uit die aansluitingen.
groeten Harm Scharft
Schipper Ex Multiplex

members.home.nl/hrscharft
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 20:24 #609749

heb je ook geen multimeter?
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 20:44 #609770

  • hscharft
  • hscharft's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2304
ja multimeter heb ik wel maar van de voltages word ik niet heel veel wijzer eigenlijk.

Ik ben bang dat ik zonder schema van het geheel niet veel verder kom als trail en error.
Spoortjes volgen gaat ook niet echt aangezien het op zijn minst een 3 lagige print is en waarschijnlijk nog wel meer lagen.
groeten Harm Scharft
Schipper Ex Multiplex

members.home.nl/hrscharft
Laatst bewerkt: 26 mrt 2015 20:45 door hscharft.
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 20:45 #609771

een nmea stroompje data repeterend elke seconde moet je wel kunnen zien
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 20:55 #609777

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14716
anders een ledje met weerstandje er op?
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 21:06 #609781

  • hscharft
  • hscharft's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2304
mja maar ik zie het dus niet echt....

Hmmm toch nog eens een poging gedaan. Als je op de foto kijkt zit er midden op de print aan de onderkant nog een donut met het bijschrift 'GTX' als ik daar met heb ik in ac: 5,8...5,5...5,6....5.8 en repeat. op dc zelfde verhaal maar dan tusen de 3v en de 2,8. Na een poosje houd de gps alleen op met zoeken. en valt de spanning daar terug naar 1,3V

Nu is dit natuurlijk wel een probleem. Als de module via bluetooth geen opdracht krijgt oom verder te gaan dan stopt de gps er na een poosje mee.

Misschien dat er toch te weinig power is om door die opto's heen te komen zoals 'It Paradyske' eerder meldde
groeten Harm Scharft
Schipper Ex Multiplex

members.home.nl/hrscharft
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 21:24 #609794

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4121
Hier is een en ander te vinden, er is een mod om de GPS zonder BT verbinding niet te laten slapen.

Over een nmea uitgang lees ik verder niets, al zal je die wel ergens af moeten kunnen tappen.

www.gpspassion.com/FORUMSEN/to...ID=81990&whichpage=1


Baudrate staat niet op 4800, die zal je eerst moeten omzetten, via een commando.

Zonder kennis en veel tijd is bv een Roozeboos GPS of een seriele GPS muis ook een oplossing.
Laatst bewerkt: 26 mrt 2015 21:30 door henkvd.
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 26 mrt 2015 21:41 #609808

  • hscharft
  • hscharft's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2304
Die site had ik idd ook al eens gevonden was er alleen niet van op de hoogte dat ie standaard niet op 4800 staat. Datgene wat er uit de bluetooth komt is namelijk wel op 4800 dat heb ik zelf in moeten stellen om hem te kunnen laten 'praten' met de telefoon.

momenteel ook aan het kijken of er misschien op marktplaats niet een volwaardige GPS te krijgen is voor een leuke prijs. Dan kan ik tenminste ook nog iets van een waypoint invoeren.

Mocht er hier iemand op het forum zijn die nog een 'oud lijk' heeft liggen maar dat nog wel werkt is het ook zeker welkom :)
groeten Harm Scharft
Schipper Ex Multiplex

members.home.nl/hrscharft
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 27 mrt 2015 16:58 #609832

  • hscharft
  • hscharft's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2304
Knoop doorgehakt.

Ik ga niet verder prutsen met die bluetooth ontvanger maar heb een leuke handheld kunnen scoren op marktplaats voor 25 euro met een NMEA out.



iedereen in ieder geval heel er bedankt voor alle antwoorden en het meedenken maar ik denk dat dit toch een veel geschiktere optie is. Tevens bied dit naast COG en SOG ook nog eens een afleesbare VMG mits je je waypoints invoert natuurlijk.
groeten Harm Scharft
Schipper Ex Multiplex

members.home.nl/hrscharft
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 27 mrt 2015 17:31 #609844

Mijn favoriete GPS! Heb er drie van.

Heb ook een programma om er kaarten voor te maken, dus als je lid bent van Nautin of daaraan geliƫerde vereniging, dan kan ik je ook wel een kaart met alle tonnen doen toekomen.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Laatst bewerkt: 27 mrt 2015 17:32 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Navman Repeater en Bluetooth GPS muis 31 mrt 2015 19:20 #611264

  • hscharft
  • hscharft's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2304

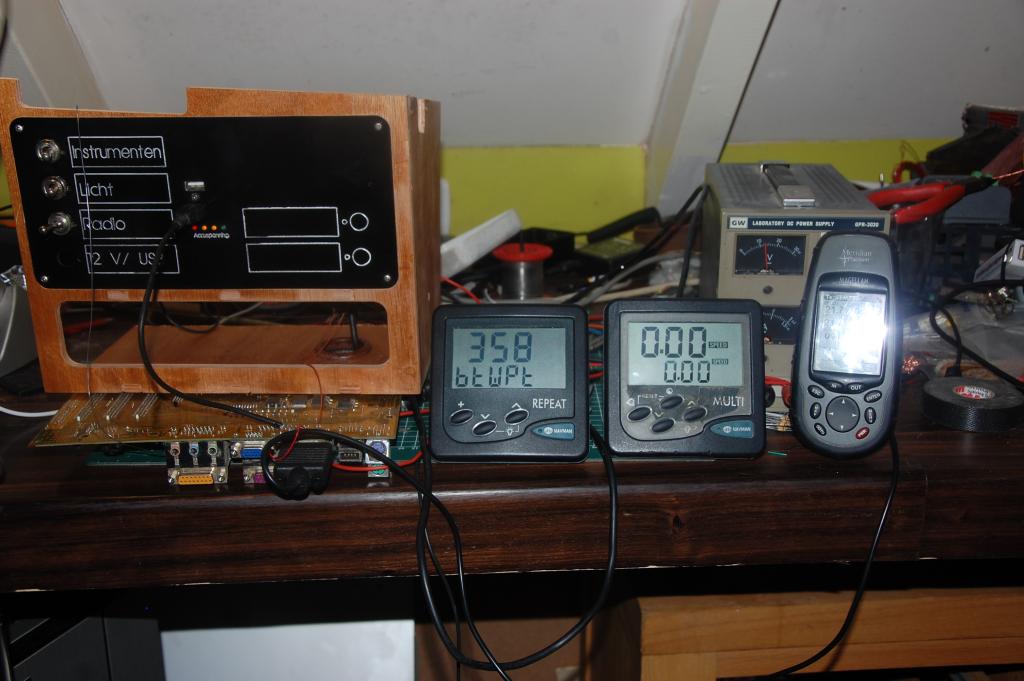

Whoohoo het werkt :D

helaas blijkt de repeater VMG niet te snappen maar goed dat mag de pret niet drukken. Verder doet ie eigenlijk alles. COG, SOG, Bearing to WP, Distance to WP, Crostrack error (highway).

En dat alles door slechts twee draadjes aan elkaar te knuppen :D

Nu alleen alles nog ff mooi inbouwen.

groeten Harm Scharft
Schipper Ex Multiplex

members.home.nl/hrscharft
Laatst bewerkt: 31 mrt 2015 19:40 door hscharft.
Alleen ingelogde leden kunnen reageren.
