Onderwerp: SeatalkNG en een performancemeter: hoe?

Houd er bij het aansluiten van de i70s geen twee, maar een SealtalkNG-aansluiting heeft. Dit vanwege de gestelde compatabiliteitseisen. Elk i70s-instrument heeft een eigen kabel van het backbone verdeelblok nodig.

Albert, Read That Fine Manual

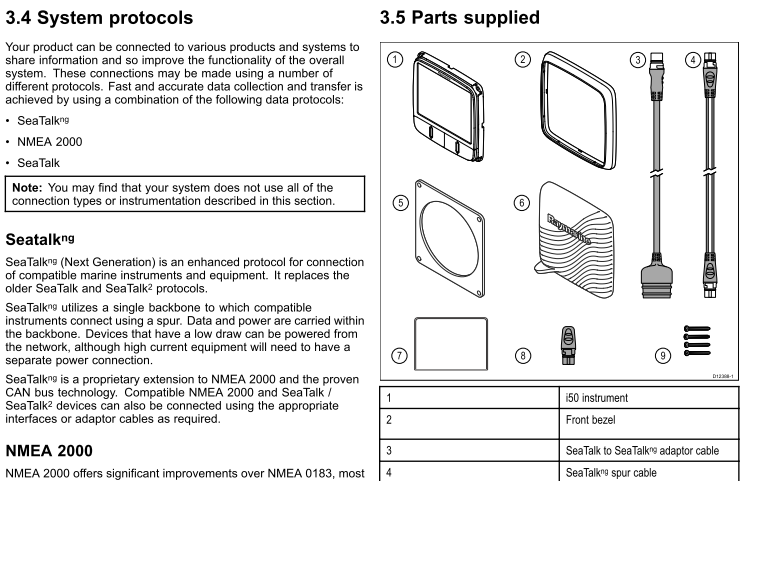

Op blz 16 van de manual kom je dit plaatje tegen:





Als het goed is heb je kabel nr 3 ook gekregen bij je set. Die prik je in 1 van de twee in/uitgangen van je i50 en je hebt Seatalk. Daar ga je mee naar de mux en vanuit de mux komt je polar weer beschikbaar op Seatalk en/of NMEA. Daar moet je nog mee naar een scherm en voila!

(Kabel nr 3 volstaat bij mij om de vertaling te doen van mijn ST60 naar ST70. Zit niks tussen, rechtstreeks van de ST60 Graphic naar ST70)

Of je gaat naar een Seatalk --> NMEA vertaler (bijv de Ray 85001) en gaat met NMEA verder naar je laptop. Uit je laptop weer naar een scherm en Voila

En als ik het goed heb heeft Anjo performance weergave op zijn NASA GPS repeater (goedkoop scherm).

Wat ik niet weet is of je Seatalk NG/NMEA 2000 direcht kan aansluiten op je laptop, dat zou je een vertaling schelen.

www.shipmodul.nl/nl/index.html

Baasklusje schreef :
idd een hele mooie oplossing voor het koppelen van de protocollen! Maar hoe zou jij de performance maken/weergeven met dit systeem?

via mijn multiplexer en de multiview

of ze moeten de software aanpassen met een extra nmea bericht. dan kan het rechtstreeks op de multiview

koko schreef :
Tactictool, en dan NMEA183 Out van de PC naar een NMEA 183 IN van een display (Multi,Graphics)

Dank je Koko. Vooral dat 'Voilà' doet me goed

Wat is qua functionaliteit het handigst en wat qua kosten?

Roosmux vs laptoptacktick?

AlberthusMagnus schreef : je vergeet er een, nl. Opencpn met de tactics plugin op een/je laptop

Volgende stap is bepalen hoe je de performance wil gaan genereren.

Zoals je weet heb ik gekozen voor de mux. Dat heeft te maken met mijn voorkeur om zo min mogelijk met een laptop te doen en ik deze tijdens het varen eigenlijk niet aanraak. Niemand heeft zo veel uren achter mijn laptop gezeten op mijn boot als jijzelf

Volgens mij vind jij juist het gebruik van een laptop geen enkel probleem tijdens het varen en natuurlijk is er veel meer mogelijk met een laptop als een mux/multiview.

Als je dat weet, kan je verder.

Waar je ook al mee kan beginnen is het scoren van een scherm. Zoals BK al aangaf: een ST60 Multi of Graphic zijn zeker geschikt. Kunnen overweg met zowel Seatalk als NMEA en zijn dus altijd goed. Zowrl voor laptop als mux gegenereerde performance.
Goedkoper en nieuw te koop is een Nasa GPS repeater. Even bij Anjo checken, volgens mij werkt dat bij hem.

Voor het scoren van een Multi of een Graphic moet je goed je best doen. Heb er onlangs weer een op de kop getikt voor een acceptabel bedrag. Zeker 4 maanden mee bezig geweest.

Stel dat ik de performance hetzij via een laptop (OpenCPN/TackTick), hetzij via een mux weet te genereren. Kan deze dan niet gewoon terug naar de A65 plotter?

Dan heb ik niet een nieuw scherm nodig! Maar ja, er moet wel een signaal terug naar NMEA2000/STNG...

Dan is idd de vraag hoe de performance te genereren.

Keuzes keuzes keuzes...

Ik denk niet dat dat lukt. Het performance bericht is geen nmea of seatalk (ng) bericht. Chris misbruikt het waypointname bericht daar voor. Thomas stuurt via tactictool een SOG of COG bericht naar een meter die is afgescheiden van het boordnetwerk. Dat gaat niet met jouw A65, want daar wil je ook je andere data op zien.

Vooralsnog zie ik alleen mogelijkheden met een extra scherm. Anjo berichtte me net dat hij een nasa gps repeater gebruikt daarvoor. Die zijn niet zo duur.

Mede daarom heb ik de multiview ontworpen.
Daarmee kan met duidelijk leesbare getallen de performance worden weergegeven.

Is zeker ook een optie Albert. Scherm en performancemeter in 1. Moet je alleen nog vertalen naar nmea0183.

koko schreef :
Precies. De display mag niet eenzelfde type bericht ook via Seatalk ontvangen, moet dedicated voor performance zijn.

Eens kijken:

Optie laptop:
- Laptop (2e hands) €225
- TackTickTool € 95
- NASA GPS repeater €125
Totaal €445

Misschien is TackTickTool niet nodig met Tactics plugin op OpenCPN?
Ik heb die plugin nog niet kunnen vinden overigens.
Is het dezelfde als de Sweep Plot plugin? Is die wel duidelijk?
En kan de data weer terug naar de repeater?

Mis ik iets? Moet er niet nog een multiplexer tussen?

Optie Roos:
- Multiplexer €290
- Multiview €???

AlberthusMagnus schreef :
Tactics staat bij de 'Plugins under development'
Zie: link

Sweet Plot plugin is wat anders, dacht ik: hulp bij zeiltrim

Eerst onderzoeken of tactictool een bericht genereerd dat gelezen wordt door de nasa!

Nasa en mux werkt, heeft Anjo bevestigt

Multiview en Raymarine interfacebox (ray 85001) is voldoende. De multiview heeft zijn eigen performance meter aan boord en kan nog veel meer.

AlberthusMagnus schreef :
Ja, je mist iets. Bij je laptop hoort ook een multiplexer. Zou je voor die optie gaan dan zou ik zeker even goed kijken naar de Shipmodul die Baasklus linkt. Die doet rechtstreeks Nmea2000 omzetten. Das wel een heel solide optie natuurlijk. Je bent overigens in beide gevallen een dikke 700,-- verder, want de multiview kost op haar na 400,-- En ook met de multiview is de shipmodul zo gek nog niet trouwens.

Na lang wikken en wegen en door mijn oren enorm naar Koko te laten hangen , wordt het de oplossing met de Multiview-met-wifi en een Raymarine E85001 interface box.

Zo zou het een onafhankelijk systeem moeten zijn waar ik, wanneer gewenst. ook mijn laptop op aan kan sluiten.

We zullen zien wat we tegen gaat komen.
Ik hou jullie op de hoogte.

De Interface Box is al binnen

Heb je uitgezocht welk NMEA0183 bericht je Tactictool gaat laten aanmaken en of deze box dat vertaalt naar NMEA2000?

Ik ben niet gehinderd door veel kennis in dezen, maar volgens mij gaat van het SeatalkNG/NMEA2000 netwerk (wind en log) met een nmea0183-kabel naar de interface box, die het weer in de MultiView stopt. Daar zou het af te lezen moeten zijn.
En aangezien ik niet de enige zal zijn die op de MultiView de performance wil aflezen, zullen er wel oplossingen bedacht worden (Yep, echt enorm mijn oren naar Koko laten hangen , maar hij heeft me nog niet teleurgesteld).

Ah ok, dan hoeft er niets naar n2k vertaald te worden!

Dat hoop ik inderdaad ook

Maar de Multiview doet zelf die performance toch al (intern)? Waarom dan ook nog Tactictool?

AlberthusMagnus schreef :
De route is iets anders: wind en log via Seatalk NG<--> seatalk1 kabel --> Ray interfacebox vertaalt naar nmea--> naar Multiview.

Edit: bericht aangepast. Had 2k staan, maar bedoelde natuurlijk SeatalkNG.
