Onderwerp: Nieuw: Star Accu Meter

Dat klopt, 90% is N2k bij mij aan boord,en mijn stroom-verloop wordt gemonitord door een alba-combi. Echter doe ik ook aan andermans bootjes aanpassingen.
en niet al mijn relaties hebben N2k en is het aanleggen van een doodordinaire wcd al een wereld operatie.( zei zijn weer goed in andere zaken)
Voor hen ben ik bezig aan hun bootjes en wat ik zelf niet kan (of begrijp) heb ik het forum, mijn collega's en leveranciers advies.
Dit apparaat, de "Star Accu Meter" zoals ik het zag op de winter-meet en lees in de beschrijving, heeft wat voordelen t.o.v. de producten in de winkels, zoals het ontbreken van een shunt en een directe NMEA aansluiting. bij het zien (functioneren) van het apparaat was ik laaiend enthousiast.

dat is precies het voordeel inderdaad.
Ik zal dat ook weer eens even opppakken voor je.

Thomss schreef :
Daar had ik nog overheen gelezen. Geen shunt voor de stroommeting, betekent dit dat alle stroom die gemonitord wordt door het apparaat loopt? Lijkt mij persoonlijk juist een nadeel ipv een voordeel!

er zit een inductieve shunt in. Uiteraard moet de stroom er wel doorheen, anders kan je niet meten.
Maar er is geen verbinding met de ground. Dus het maakt dan niet meer uit of je hem op de plus of op de min zet.
en geen aardlussen uiteraard.

Hen3 schreef :
"alle stroom die gemonitord wordt door het apparaat loopt" moet je niet op die manier zien.

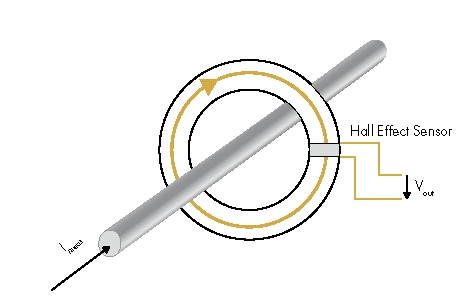

het gaat wel door het apparaat heen, maar zonder fysiek contact je klikt als het ware het ding (inductieve shunt) "om"de kabel heen

misschien helpen de volgende plaatjes met de bedoeling.

roozeboos schreef :
Ja graag, het is gewoon heel interessant

Die inductieve meting begrijp ik wel (ik heb een stroomtang in de kast liggen). Wat ik bedoel is dat nog steeds alle stroom via die twee kabels door het apparaat loopt (waarbij er ook nog eens twee kabels in 1 kabelschoen zitten, maar dat is in het productiemodel misschien anders), en dat dat toch wel een verschil is met een gewone shuntmeting. Een shunt van (als voorbeeld) een Nasa battery monitor kan 100A aan. In die gele kabelschoenen past max. 6mm² volgens mij, en daar zou ik dat soort (piek) stromen niet door willen sturen. Die 60A die roozeboos meldt in zijn bericht vind ik nogal wat voor die bekabeling...

Nu weet ik ook wel dat je geen 100A uit je service accu trekt, maar het is wel een duidelijk verschil met een gewone shuntmeting, waarbij alleen de spanningsval over die shunt gemeten wordt en de bekabeling naar de monitor er eigenlijk nauwelijks toe doet.

de foto is van een prototype.
ik had even geen andere kabel liggen. Vandaar 2 parallel.
omdat de kabel erg kort is kan er best wel wat doorheen. en voor de test hoeft het niet zo langdurig.
dus kijk daar even doorheen aub.

Er kan een grotere kabelschoen op. de terminals kunnen tot 300 ampere aan. dus ruim zat

Mooie aanpak! Waarom bouw je geen CAN output in? Deze PGN die je daarvoor nodig hebt is een van de meest eenvoudige en volledig bekend in het openbaar! Verder dient je apparaat zich aan een aantal ISO PGN's te conformeren (zenden en antwoorden indien er gepingt wordt). Ik wil je best helpen hiermee.

Je mag het alleen geen NMEA2000 noemen, noem het dan "CAN network compatible", of zoiets.

Met deze optie er in ben ik geinteresseerd, ga m'n paneel upgraden en dit scheelt weer ruimte die voor 95% van de tijd nutteloos is...

is wel een idee, langzamerhand richting nmea2k..

Je zult er toch een keer aan moeten Roozeboos...
Misschien dan ook maar meteen NMEA OneNet compatible maken

Kun je die saaie displays overslaan hoef je je alleen te richten op de electronica en electrische interfacing. Daar ligt je kracht ook, volgens mij.

Ziet er goed uit!
prijs indicatie?
Luchtdruk en temp in een gesloten doosje?
Sla dat NMEA2000 eens over en maak als 1 van de eerste hem signal-k compatible!
Je hoeft daarvoor alleen een software update te kunnen leveren die signalk spuit over je nmea uitgang!

dat weet ik, ik ken JSON. maar ik ken nog niemand die er om vraagt, behalve jij dan. Als niemand t wil ga ik t ook niet maken.
luchtdruk wordt gemeten in een doosje met een gaatje zodat de druk gelijk is aan buiten.
temperatuursensor zit aan een kabeltje


Zeilprutser schreef :

Signal-K lijkt mij ook interessant. Wat zit er verder in? En wanneer komt het op de markt?

XanderB schreef :
Das een nieuw topic waard

het zal nog een redelijke brug lopen zijn voor Signal-K ingeburgerd is en er perifiri op de markt komt wat uit het prototype segment is.

Ik geloof dat je, als je dan zo nodig een ander systeem wenst, je beter voor een keus als NMEA OneNet compatibel. Een combinatie van 802.3 Ethernet het goed door ontwikkelde en vaak reeds aanwezig N2k.

Maar ik ben al blij als er een werkend product is op basis van NMEA0183, voor de conversie zijn er de NGW en NGT

Signal-k aub..

Komop Chris, technology push! N2K overslaan dan maar en lef tonen

Signal-K wordt door een hoop mensen nog niet helemaal begrepen geloof ik
Signal-K is niet bedoeld voor instrument nivo, maar een level hoger. Dus eerst nmea verzamelen en dan met een Signal-K server verspreiden over bv net en/of wifi.

Alhoewel, misschien kan je ook een Signal-K multiplexer bouwen en verkopen.

rooiedirk schreef :
Het hoeft natuurlijk niet via nmea of n2k aangeleverd worden. Het kan ook direct in t juiste format.
