Onderwerp: nano centrales voor het Surinaams achterland

nano centrales voor het Surinaams achterland 21 feb 2018 16:36 #919451

  • Albert 45
  • Albert 45's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10591
Een "simpel" maar goed doordacht systeem, klasse! :)
Een jongen met een goed verstand, bemint de zee maar blijft aan land.
Alleen ingelogde leden kunnen reageren.

nano centrales voor het Surinaams achterland 22 feb 2018 15:55 #919697

  • Peper
  • Peper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2995
Laatste foto, volgende week is de set op weg naar Suriname...

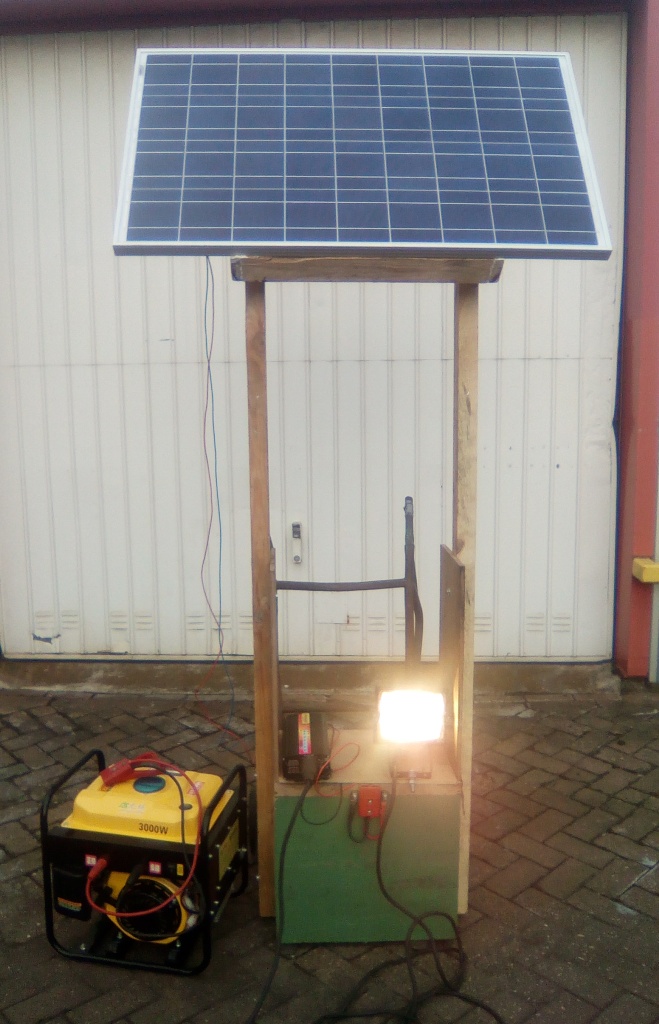

Burn in test met draaiende generator, werkend zonnepaneel, werkende converter belast met 500W halogeen straler.

500W halogeen bouwlamp op de converter en de accu's.

De 3000W generator heeft geheel geen moeite om via de converter 500W in de halogeen bouwlamp te stoppen, de spanning op de accu blijft langzaam oplopen.

Groeten, Peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Laatst bewerkt: 22 feb 2018 17:11 door Peper.
Alleen ingelogde leden kunnen reageren.

nano centrales voor het Surinaams achterland 22 feb 2018 17:57 #919731

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14927
Wat doe je als je merkt dat je generator en accu's volgend jaar als anker gebruikt worden???

:whistle:
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
www.platbodemforum.nl
Alleen ingelogde leden kunnen reageren.

nano centrales voor het Surinaams achterland 22 feb 2018 21:59 #919802

  • Peper
  • Peper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2995
Dan blijft er over dat het 'harvesting principe' heel goed werkt en ook op boten zou kunnen worden toegepast. Verder is gebleken dat een wide input range converter meer oplevert dan een buck converter bij 2 panelen in serie.
Probeer maar eens voldoende laadspanning te krijgen uit een paneel dat binnen staat! Dat doet deze installatie dus wel.

Trouwens... loodzwavelzuur accu's zijn veel beter als ankers! Die zijn veel zwaarder.

Nee, ik ga geen politie-agent spelen, ze zijn vrij er mee te doen wat ze willen. Vinden ze het te complex, nou dan maken ze er maar ankers van. Dan hebben ze geen TV meer of geen internet meer... Ik denk dat deze verworvenheden wel zullen voorkomen dat de accu's ankers worden.
De generator gaat worden ingezet op plaatsen waar meer zekerheid nodig is en dat zal meer zijn op plaatsen met bijvoorbeeld een medische behandelpost of iets wat gerelateerd is aan een goede verbinding met Paramaribo.
Groeten, Peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Laatst bewerkt: 22 feb 2018 22:00 door Peper. Reden: typo
Alleen ingelogde leden kunnen reageren.

nano centrales voor het Surinaams achterland 08 mei 2018 12:50 #941447

  • Peper
  • Peper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2995
Even een update:
De kleine projecten zoals een 'huis batterij' staan op 'hold' tot het eerste grotere project loopt. Daarmee kan dan ervaring worden opgedaan.
Het eerste grotere project wordt een centrale om een aantal CISCO hubs in een gebouw een 24/7 power supply te geven. Ik heb daarvoor een spreadsheet gemaakt waarin een aantal variabelen kunnen worden ingevoerd zodat er iets meer onderbouwing komt voor de keus van de spanning en het vermogen van de installatie. Ik denk dat de spreadsheet ook nuttig kan zijn voor hen die hun boot willen uitrusten met accu's en zonnepanelen om 24/weekeinde voldoende energie aan boord te hebben. Het is een 'droge vinger' in plaats van een 'natte vinger'. Wat erg interessant is, is het veranderen van de boordnet spanning. Wie naar een 230VAC boordnet wil, moet een gebruiker installeren die het vermogen van de inverter kan opnemen en er dan een duty cycle aan geven die recht doet aan de ruststroom en de conversie verliezen. Dit is hoe ik de spreadsheet gebruik voor Suriname.
Veel plezier er mee!
Groeten, Peper.
Bijlagen:
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

nano centrales voor het Surinaams achterland 13 okt 2018 13:54 #987538

  • Peper
  • Peper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2995
Nieuwe ontwikkelingen

Ze kunnen in het oerwoud van Suriname niet zeilen, maar de Surinamers gedragen zich net als zeilers...
Je knutselt een leuk dingetje in elkaar met een 1000W omvormer naar 230V en een zonnepaneeltje en een 24V 300Ah LFP accubank. Dat ding staat er een paar maanden en zie, ze willen meer vermogen anders kunnen ze niet naar de plasma TV kijken. Dat wat je ook bij veel zeilers ziet, eenmaal een goed werkend boordnet, dan gaat de vermogensvraag omhoog.

Maar voor dit geval is er een andere reden. Een polikliniek in 'het bos' wil van de loodaccu's af omdat deze maar 3 jaar meegaan in de warmte en wil naar LFP accu's overstappen. Zij willen in pieken de beschikking hebben over 5kW bij 230V. Het continu vermogen is 500W bij 230V. Dit gaat een accu vragen van tenminste 5kWh.

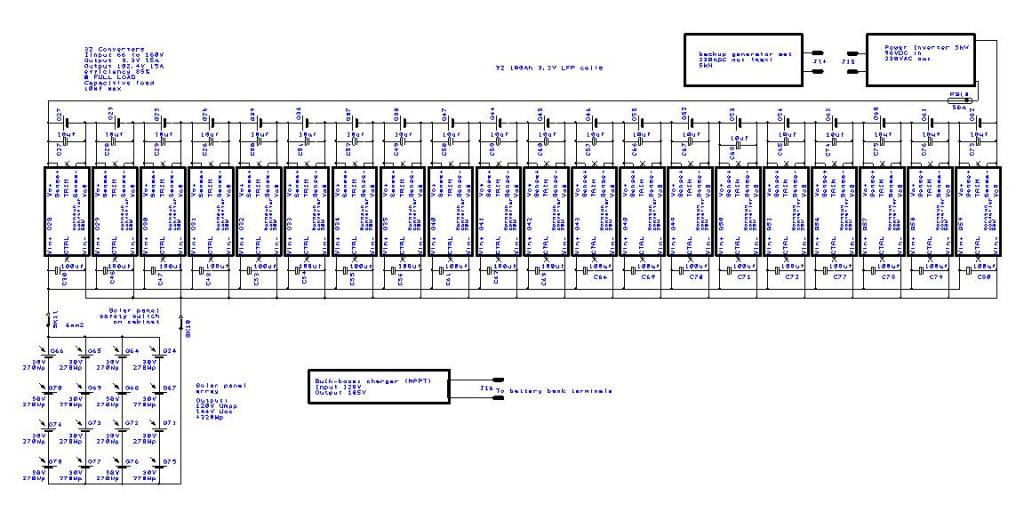

In eerste instantie wordt voor een 48V accubank gekozen om op 'koperdoorsnede' te besparen. Een 5kW inverter gaat dan ca 100A vragen en dat is toch wat veel. 'Wat als we naar 96V gaan?' Dan halveert de stroom en verdubbeld de prijs van de accu en lader. Dat geeft dan toch weer pijn in de portemonnee, maar de besparing op koper is interessant genoeg om het ontwerp te veranderen naar 96V. Dat ziet er dan zo uit:



Dan zijn er 32 cellen van 200Ah nodig en ook 32 converters om de stroom uit de zonnepanelen naar 32 maal 3,4V om te vormen. Dan wil je ook een beetje laadstroom per cel en zo km je aan 50W converters die ca 15A per cel kunnen laden.

Er worden 16 zonnepanelen in een 4 bij 4 array gezet (P=275Wp nominaal bij Umpp van 96V en een Uoc van 144V. Bij optimale zonne-instraling levert het array 16 maal 275Wp = 4,4kWp en bij 96V is dat bijna 46A... Dat wordt dan aansluiten met 6mm2 anders ontstaat wel erg veel spanningsval, maar op 96V mist men 'paar Volt' niet snel.
Het is in ieder geval beter dan met 16mm2 aansluiten en de waterdichte MC4 connectors zijn niet courant in 16mm2.

De 32 converters komen op een aluminium koelplaat waarop apart u-profielen worden geschroefd omdat de 'ambiƫnt temperatuur' in Suriname het hele jaar door ongeveer net zo hoog is als in juli 2018 in Nederland.
Het hoge laadvermogen van de converters kan alleen worden bereikt indien de range van de ingangsspanning beperkt is tussen de 66V en 160V. Bij 24V Uppt kun je echt geen 4,4kWp binnenhalen of je gaat stroomrails moeten gebruiken.
De installatie komt in een stalen kast waarvan de achterkant als externe koeler dienst doet. Waarom? Omdat je in Suriname beter geen geforceerde koeling kunt toepassen... Elke opening in een kast met een geforceerde koeling wordt door gekko's gebruikt om insecten te vangen en metselbijen hebben een onweerstaanbare drang om gaatjes als hun woning te gebruiken en deze dicht te metselen.

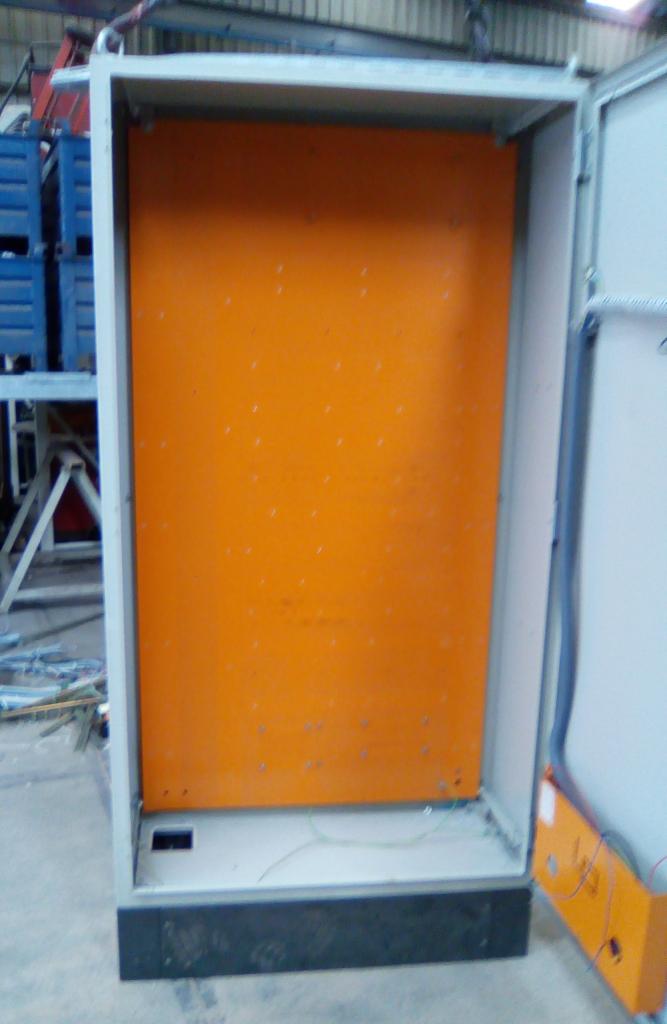

Lege stalen installatiekast

Met behulp van een schapdrager systeem worden schappen gemaakt voor 11 en 11 en 10 cellen. De cellen worden met 10mm2 in serie gezet. Dit neemt ongeveer 60% van de ruimte in de kast in, zodat de DC-DC converters en de inverter in de kast kunnen worden geplaatst.

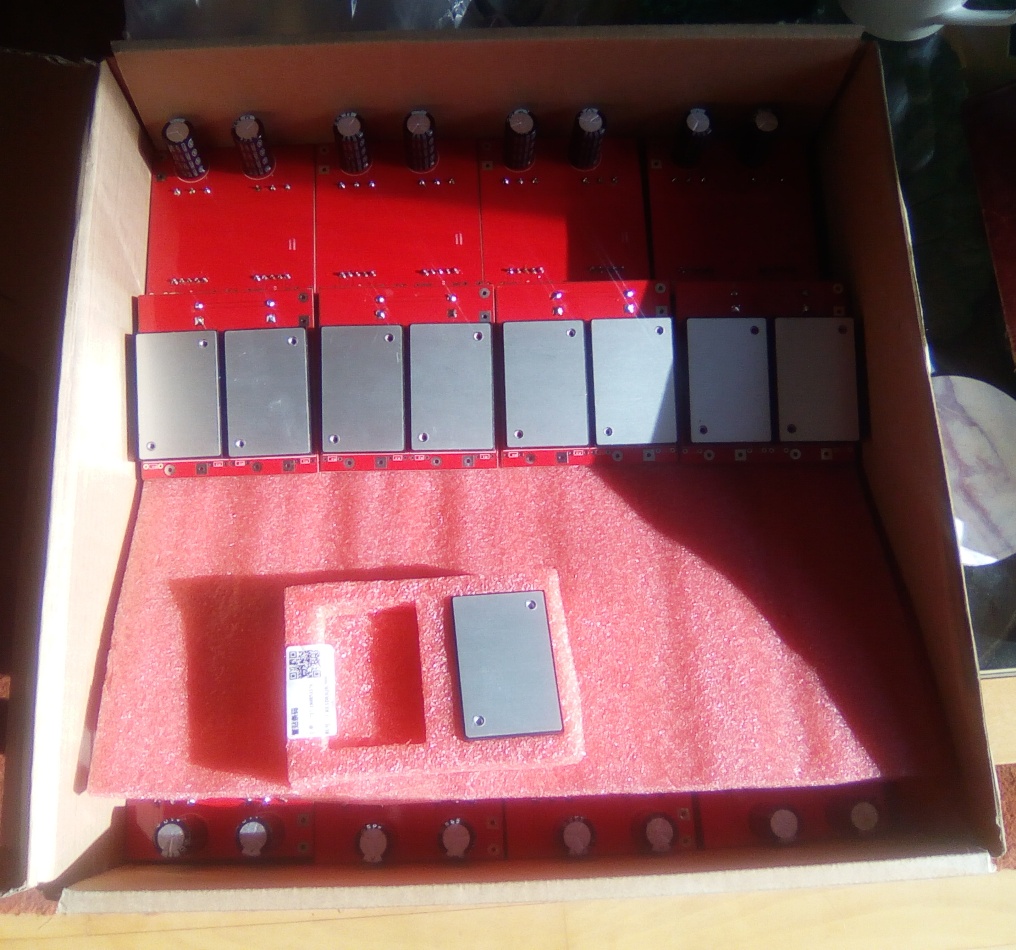

Doos met 32 Mornsun converters op hun print

Buiten op de kast komt een zware schakelaar die de toevoer van de zonnepanelen kan onderbreken. Dat helpt niet tegen de 115V van de accubank en deze is permanent in de kast aanwezig. 115V is een gevaarlijk hoge spanning en in de verbinding tussen de rijen van 11 en 10 cellen komt weer een schakelaar om de spanning in veilige 'porties' van 30V te knippen.

Nou, ik ga even 'de boot' bellen om de spullen naar Suriname te sturen... :huh:
Groeten, Peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

nano centrales voor het Surinaams achterland 13 okt 2018 14:21 #987548

  • svalk
  • svalk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3816
Mooi wark Peper !! B)
