Onderwerp: VDO analoog (SIN/COS?) naar NMEA of Seatalk?

roozeboos schreef :

Roosmux,,, ??? Wat is dat,,, iets serieels??? Ik kan de arduino laten multiplexen als je dat bedoelt...

Doch is timing de grote boosdoener ... arduino kan niet tegelijk naar verschillende poorten luisten, maar moet dat een voor een doen... als een poort iets gezegd heeft terwijl de arduino net op de andere poort luisterde dan mist er gegevens of je hebt een half bericht...

Leg eens uit wat roosmux is.

OPamp....mij best... hoeft niet hoor ,,,gaat ook wel zonder , mocht de arduino stuk gaan , dan zet je er gewoon een andere in. In China kost de NANO 2 a 3 euro met gratis verzenden. Is nog goedkoper als dan twee opamp's met voetjes.

Hallo allen

Hier nieuwe ino file als bijlage... je moet hem zelf even de extensie veranderen in INO wat dit forum laat allen txt files toe.
Ik heb de software nog iets wat aangepast :
- het genereren van de NMEA string gaat nu iets efficiënter. Geen overbodige sourcecode meer
- ik heb twee potmeters toegevoegd om handmatig ter plekke op de boot de windrichting en de snelheid te calibreren.


Kleine uitleg van de software

De software gebruikt maar 1 library , namelijk onebutton, deze library is oorspronkelijk bedoelt om eenvoudig knoppen op de arduino te maken zonder contact dender.
Ik gebruik hem om te kijken of de speedsensor een puls afgeeft langer als 10ms. (Wind_speed_pulse.tick)

Indien dat het geval is dan berekend de void calc_wind_speed het aantal knopen.
Download info van deze library staat vermeld in de INO.

Met de void get_setting worden de waardes van de twee potmeters ingelezen en opgeslagen in integer REF en SpeedCompensation.

REF = dit is de virtuele nul (superponeerde nul) waar de SIN en COS aan relateren. Deze moet je instellen anders werkt het niet , waarschijnlijk moet de potmeter halverwege staan.

SpeedCompensatie = dient om de snelheid te calibreren, ik heb geen idee hoeveel pulsen de sensor afgeeft per knoop , maar met deze potmeter kun je het wat afstellen.. Ik ga nu uit van 1 puls per seconde.
Als ik plank finaal mis sla dan pas ik de source weer aan.


In de loop worden dus eerst de settings opgehaald , gekeken of er een speedpuls is en daarna wordt de wind richting met void get_windBearing ingelezen en verwerkt tot een hoek.

Hierna kijkt een timer of het tijd is de NMEA string aan te maken en te versturen naar de serieel poort.
Dit gebeurd om de 500ms.

Void getChecksum berekend de checksum van iedere NMEA regel.

Verklaring van de NMEA regel staat als remarks in de INO.

Schema volgt

ik krijg de bijlage niet geopend ... nogmaals geprobeerd

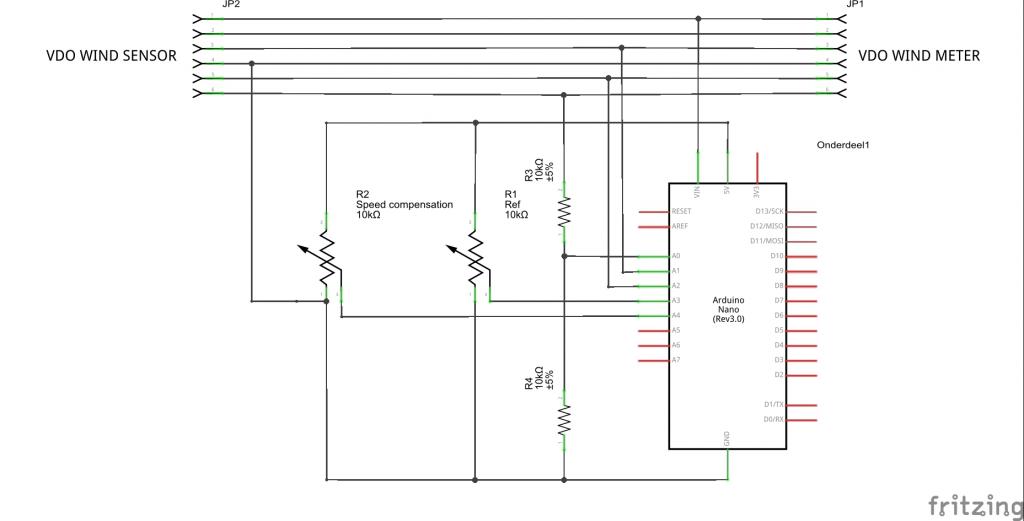

Hier het voorlopige schema, ik zal van de week het geheel op een bordje prutsen en dat volgend weekeind testen

je moet doen wat je niet laten kan uiteraard, maar wat mij betreft hoeft dat niet hoor.
Ik was toch al bezig met een nmea omzetter van de nasa speedlog. (target, heeft geen nmea uit).
ik heb het protootje daarvan al werkend, en wilde er net mee verder.

Dit project kan daar mooi op meeliften.
Schema staat al in Altium. morgen of overmorgen het printontwerpje afmaken.
Heeft geisoleerde nmea in en een nmea uit en usb.
De nieuwe nmea berichten worden er gewoon bijgezet bij de ontvangen nmea berichten en verstuurd op de uitgang.
Instellen geschiedt digitaal, geen moeilijk gedoe met potmetertjes, dat gaat niet werken voor de minder begaafde techneuten.

Uiteraard een robuuste voeding en in en uitgangen beschermd. Het moet wel heel blijven op de boot.
Als het pcb ontwerp vlot klaar is kan ik volgende week de printplaatjes en de pasta stencil binnen hebben.
Ik zag al wat broncode voorbij komen, dus het omzetten van de VDO gevers kan er dan vlot ingezet worden.
Dus nog even geduld graag.

roozeboos schreef :
Soms kan het verwarrend worden. Aan de ene kant is er een aanbieder en sponsor die een oplossing heeft die zoals hij zelf zegt wél moet zorgen dat zijn schoorsteen rookt. Aan de andere kant een gepassioneerde zeiler die zijn ervaring en kennis deelt met andere zeilers om zo tot een oplossing te komen die op algemeen verkrijgbare hele goedkope hardware werkt.
Het is jammer dat draadjes als deze vaak last hebben van vermenging commercieel / hobby matig.

ik probeer te helpen.
het hoeft niet hoor. ik heb al genoeg te doen.

nb: een vdo -> nmea omzetter, wees eerlijk, hoeveel kan ik daarvan verkopen. 5? . niet echt commercieel van mij lijkt me.

en er werd gevraagd wat de roosmux is, als je even terug leest. dan vertel ik dat even.

3Noreen schreef :
Ik begrijp ook niet meer goed waar ik beland ben???
Ik ben gewoon een hobbyist die iemand anders probeer te helpen en kennis te delen. Ik dacht dat dit forum hier voor diende. Alles op dit forum is toch " open source" .

Ik wil dan ook niets te maken hebben met enige commerciële vermenging, en wil zeker niemand in de weg zitten.

roozeboos schreef :
He, he, eindelijk, ik dacht al; dat kan toch nooit uit....

Al800 schreef :
Je bent prima geland AI800, je inbreng wordt gewaardeerd, ga door!!

Als er iets in co-creatie tot stand komt waarmee ik geholpen ben, dan ben ik alleen maar blij. Gezien de inhoudelijke ontwikkelingen over printplaatjes, codes en dat soort dingen voel ik me onzeker over de mogelijkheid dat ik zelf wat onderdelen koop, knutsel en programmeer.....

Kendu schreef :
co-creatie is de grond gedachte van open source. Maar iets wat als open source begonnen is blijft dat ook altijd. Dan zijn alle schema's en broncode openbaar toegankelijk. Iedereen is vrij om dat na te maken.
Ik geloof niet dat dat het de bedoeling is dat de producten van roozeboos vrijelijk nagemaakt en gekopieerd worden. Afgezien dat de broncode van zijn producten niet vrij beschikbaar is.
Niet dat ik er iets op tegen heb dat iemand zijn intellectueel eigendom beschermt, in tegendeel zelfs. Maar het is dan geen open source. Het is belangrijk dat iedereen die bijdragen levert daar helderheid over heeft.

Ik heb ook een oude analoge VDO windset (zeer tevreden hiermee) en wil ook wel een NMEA183 omzetter.
Log en diepte set zijn bij mij nieuwer en al NMEA183.
Noteer mij ook maar als afnemer van de oplossing.
Hoe meer geïnteresseerden hoe lager de kosten, toch?
Mooi initiatief!

hhoogland schreef :
Als ik goed begrepen heb komt Roozeboos met een een nmea omzetter van de nasa speedlog die ook voor dit doel gebruikt kan worden. Het is nu alleen nog een kwestie dat de benodigde software daarvoor geschreven wordt. Daar was Al800 al een heel eind mee op dreef.

Nou ja, ik weet t ook niet hoor. Ik ga t gewoon maken.
De gebruiker moet dan maar kiezen. als t dan heel goedkoop moet neem dan de arduino oplossing.

Als het goed en betrouwbaar moet dan gaan ze maar naar mijn webshop. En ja, dan kost het vast wel 40 euro.
(inclusief 21% btw ). Voor dat geld mag je ook wat verwachten.
Bijvoorbeeld dat het niet bij de eerste de beste keer starten van de motor defect gaat. Dus er moeten onderdelen bij om het robuust te maken. Die onderdeeltjes kosten geld. Ook wordt het geassembleerd op de juiste manier in een reflow oven.
Printen met een net soldeermasker.

Ik lees hier ook al, gaat het kapot dan vervang je de arduino gewoon. Kost maar 2 euro. Ja dat is ook een manier..

Tenslotte:Ik vind het wel jammer dat ik wordt neergezet als iemand die alles wat ie op dit forum doet alleen wordt gedaan om geld te verdienen. Dat is een onjuiste aanname. Dat weet ik, want ik schrijf dit zelf.
Lees ook mijn onderschrift.

3Noreen schreef :
ja dat klopt. Het is wel een klein beetje anders, de nasa gever geeft pulsje dmv een magneetje en een spoeltje, De VDO heeft twee analoge uitgangen. Ik zet dus die twee ingangen erbij op het bordje.

waarom doe ik dit?
Ik heb bij actisense een DST module gekocht laatst. Kost niet al te veel en daarmee kan je diepte en log inlezen van de nasa gevers (die geen nmea geven). Alleen niet helemaal.
De diepte werkt prima. De log doet het niet. Na contact met Actisense bleek dat dit type gever niet wordt ondersteund.
Daarom pak ik het oude project weer op. Ik wil toch graag STW op de multiview.
En de proto werkt al, moet alleen nog het aantal pulsjes omzetten naar knopen. Dat weet ik na een test run met de Tapas.

roozeboos schreef :
Beetje off topic, maar ik stel voor dat je het 'aantal pulsjes per knoop' door de gebruiker in stelbaar maakt. Het liefst voor verschillende snelheden een instelmogelijkheid.
Mijn RM ST60 log is gekalibreerd rond de 5 knopen, hoe verder de snelheid hiervan af ligt (boven of onder) hoe groter de afwijking wordt.

@Rooz

Er is niets mis met jou producten. Per slot zijn er twee roozmux'n geïnstalleerd aan boord van Noreen. Alleen er zijn ook mensen bezig hobbymatig open source oplossingen te bedenken. Als jij dan een opmerking als "je moet doen wat je niet laten kan uiteraard," schiet dat wel een beetje het verkeerde keelgat in. Je ontneemt het plezier wat hobbyisten er in hebben zulke zaken in elkaar te knutselen.

ja sorry, dat interpreteer je dan echt verkeerd. Het is niet negatief bedoeld.
Het leek mij dat hij werk gaat doen wat ik toch ook al ga doen. Dan zijn we dubbel bezig, en dat is zonde m.i.

Pas later begreep ik dat hij dan ook parallel de arduino wil doen. Uiteraard prima wat mij betreft.
Dus excuses als dat verkeerd overkwam, hopelijk nu recht gezet.

voorlopig print ontwerp: 53x29mm , enkelzijdig bestuckt


nu nog routen.

en de echte:


1x nmea iso in
1x nmea uit
1x usb iso in/uit
2x vdo in
1x nasa speed in
brandstofmeter in

Allen de software nog

@roozeboos

Is de VDO -> NMEA omzetter al beschikbaar?

hhoogland schreef :
@roozeboos: zelfde vraag voor mij! Heb je een werkende oplossing voor VDO naar NMEA en/of Seatalk?

(ik ben dit draadje ooit nog begonnen)

twee aanvragen in twee jaar. Nee, dat gaat m niet worden helaas.

roozeboos schreef :
Jammer maar begrijpelijk...
