Onderwerp: SH GX1300E ziet NMEA GPS input niet.

Hmm, tijd voor een workshop nmea en serieel vlechten....
- Wat is het
- Welke tools kan je gebruiken om fouten op te sporen
- pc met tera term en usb->serieel
- multimeter
- oscillosscoop
- veel voorkomende fouten
- etc

It Paradyske schreef :
Welkom in onze natuurlijke habitat

Wat mij verbaast is dat zover mij bekend er nog maar 1 forumlid de BC-Multiplexer USB (HUB) gebruikt icm de raspberry.
Uit dit draadje blijkt maar weer wat een zooitje dat NMEA0183 is, ik zou dus altijd een galvanisch gescheiden (en differential) NMEA uitgang gebruiken, 1 dan werkt het altijd en 2 geen kans op problemen en of schade.
Bij gewone multiplexers is meestal de uitgang niet galvanisch gescheiden, zit je met het probleem dat deze niet te configureren zijn via de Raspberry, daarnaast heb je maar 1 poort waar alle data binnenkomt en eventueel weer uit moet.
Met de BC-"Multiplexer"(het is eigenlijk een hub) krijg je gewoon de 4 poorten separaat binnen via 1 USB verbinding, in Open Plotter/Kplex worden er 4 poorten weergegeven, je kan dan zelf de data verdelen en filteren naar wens.

onzin. nmea0183 werkt al tientallen jaren uitstekend.
Jemoet het goed aansluiten. Maar dat is ook met usb.
USB is juist super onbetrouwbaar. dus dat er maar 1 is die dat doet snap ik wel.

Leg dan even uit waarom het hier niet werkt?

Oorzaak:
Verkeerd signaalniveau,
verkeerde snelheid,
of verkeerde data.

Even een scoop er op, en je ziet of de eerste twee kloppen,
teraterm er aan, en je ziet of de derde klopt.

It Paradyske schreef :
Ik heb een keer met succes It Paradyske'e scoop mogen gebruiken om een nmea probleempje op te lossen. Lag aan signaalniveau. Maar teraterm is nieuw voor me. Wat houdt dat in?

Terminalprogramma, waarmee je de seriele data die binnenkomt kan bekijken.

Dit zou ik proberen: In Cobra VHF power save mode voor GPS uitzetten. NMEA signaal niveau van battery operated vhf kan ook te laag zijn. Probeer eerst met Teraterm op een computer, deze pikt laag niveau meestal wel op (of USB adapter) Als data goed blijkt, dan Teraterm log funktie gebruiken om GLL/GGA/RMC in textfile te zetten. Dan computer op SH aansluiten pin 3 van 9-pin Dsub naar nmea in +, 5 naar nmea in /gnd (groen)- Vervolgens text file versturen met Teraterm send file fuktie, Evt. Een aantal keren herhalen. Single ended SH input moet zeker RS232 niveau van computer of usb adapter herkennen. In ieder geval weet je dan of SH port OK is.

Nou, het is gelukt... Maar op een methode die officieel volgens de handleidingen niet zou moeten werken.

Ik heb de paarse en roze aders (de 4800 baud output) van de Em-Trak B100 aangesloten op de gele en groene van de GX1300E, maar ik had nog geen firmware update gedaan. Toch zag de marifoon direct de positiegegevens. Kennelijk vindt de marifoon het dus niet erg dat er meer zinnen worden aangeboden dan de marifoon kan lezen.

Blijft dat het raar is dat het via de multiplexer en de Cobra marifoon niet werkt. Maar daar ga ik niet meer in troubleshooten. Blij dat het werkt!

XanderB schreef :
Mooi dat het werkt! Dat de marifoon zich niets aantrekt van zinnen die hij niet nodig heeft, klopt op zich wel. Alleen als er AIS VDM zinnen uit zouden komen, zou dat een probleem worden omdat dat meer data kan worden dan je met 4800 baud kunt verstouwen.

Knoet schreef : ja okay, maar alleen als je teveel schepen ontvangt. Lig je in een stille haven krijg je pas problemen op grotere plassen...

Dus dat zou suggereren dat de positie niet goed bijgewerkt zou worden in een drukke omgeving? Ik ga volgende week naar IJmuiden, dus ik zal het gaan testen...

Waarom is die firmware upgrade nodig Xander?

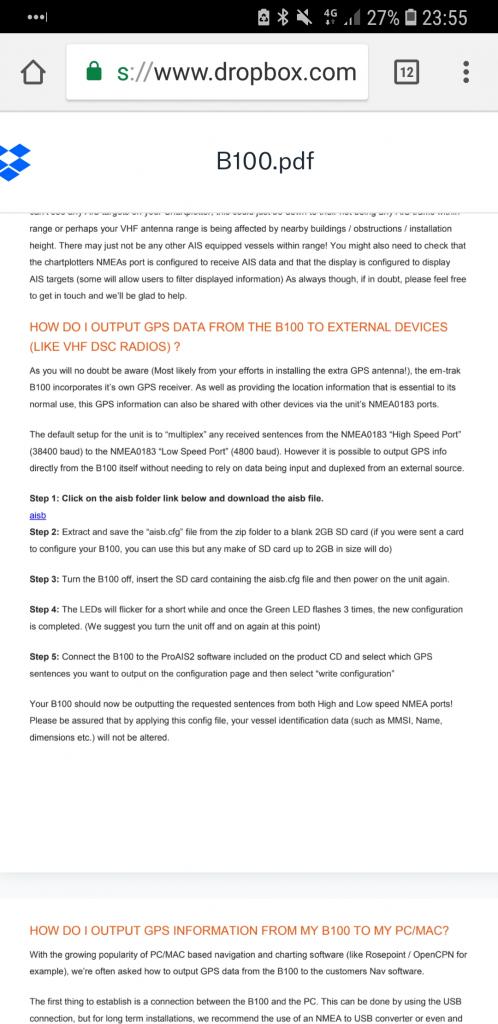

Volgens Em-Trak is de standaard functie van de 4800 baud poort dat de B100 de AIS data "multiplext" naar 4800 baud.
De update zou ervoor zorgen dat alleen gps zinnen over die poort gaan.

XanderB schreef :
Mooi gedaan! Fijn dat het nu werkt; goede kans dat dit mogelijk ook de oplossing is voor mijn GX1100E.
Grappig, ik heb destijds draadjes op allerlei manieren verbonden aan de multiplexer, maar de Transponder voor de multiplexer rechtstreeks op de marifoon aansluiten was niet in mij opgekomen.
Bedankt voor het experimenteren. Groet, Hans

Vandaag met Meindert (Shipmodul) kunnen bellen het corrupte data probleem is nieuw voor hem desondanks dat de laatste software update van 2012 dateert (betreft Miniplex Lite). Hij kon zelf het probleem reproduceren en vermoed een software bug en gaat er mee aan de slag.

Meindert heeft het probleem gevonden (te technisch kan ik niet herhalen, delen van bitjes.......formule foutje op de grens van delen....) Als je de problemen ondervindt kun je de Shipmodul retour sturen en krijgt hij een update waarmee het probleem is verholpen.

Goed om te weten... Nu heb ik net alles ingebouwd en het werkt nu ook, dus voorlopig stuur ik het nog niet op. Mocht ik met de output van de multiplexer aan de gang willen dan meld ik me alsnog bij Shipmodul.

Ik mag toch hopen dat op de 4800 baud uitgang beslist geen AIS uit komt. dat geeft n.l. al heel snel problemen met dataoverflow.
Destijds had een fabrikant op die wijze zijn plotter geupdate naar AIS. bij meer als 30 schepen de hele zooi vast.
AIS op 4800 is allerslechtste oplossing en zorgt al snel voor problemen.

Achteraf denk ik inderdaad dat het alleen GPS info is en dat de update waarschijnlijk toch heeft gedraaid. Ik kreeg geen bevestiging van het apparaat dus ging ik ervan uit dat die update mislukt was.
