Onderwerp: simnet / nmea200 netwerk probleem

Berteil je dat niet meer doen. De aandacht verslapt hierdoor.

Gepost met de officiële Zeilersforum-app

Hallo Calidris,

Nee, dat is niet zo. Ik heb in een ander draadje een vraag gesteld over een Bulgin connector. Daarbij kwam ook ter sprake dat het simnet zijn eigen voeding nodig heeft.

Dat is juist, maar alleen als het Simnet verder geen andere voedinsbron heeft. Bijvoorbeeld als je alleen een afstandbediening wil aansluiten.

Als je een Simnet aan een NMEA2000 netwerk koppelt krijgt het Simnet voeding van uit het NMEA netwerk. Dat haal ik in ieder geval uit de informatie uit dit draadje.

Tenzij ik het helemaal totaal verkeerd begrepen heb. Zijn er mensen die een Simnet-NMEA2000 netwerk hebben?



Gepost met de officiële Zeilersforum-app

Het is niet mijn bedoeling vragen dubbel te stellen. Mijn excuus.

Ik weet in ieder geval nu welke Bulgin plug ik moet hebben en ik ga eerst een kijken wat het resultaat is met een vers aangesloten chassisdeel.

Gepost met de officiële Zeilersforum-app

Bert65 schreef :
Ja, hier. Boot is origineel afgeleverd met Simnet (en Simrad meuk) en het merendeel van de spullen heb ik inmiddels vervangen door modern spul met N2k en derhalve is ook het halve netwerk N2k. Maar als eerder gezegd; Simnet is N2k met andere connectors en heel soms een iets andere interpretatie van wat wel- en niet mag, zoals daisy chainen en lengte drop cables.

Hoop dat je eruit komt!

Bert65 schreef :
Oké

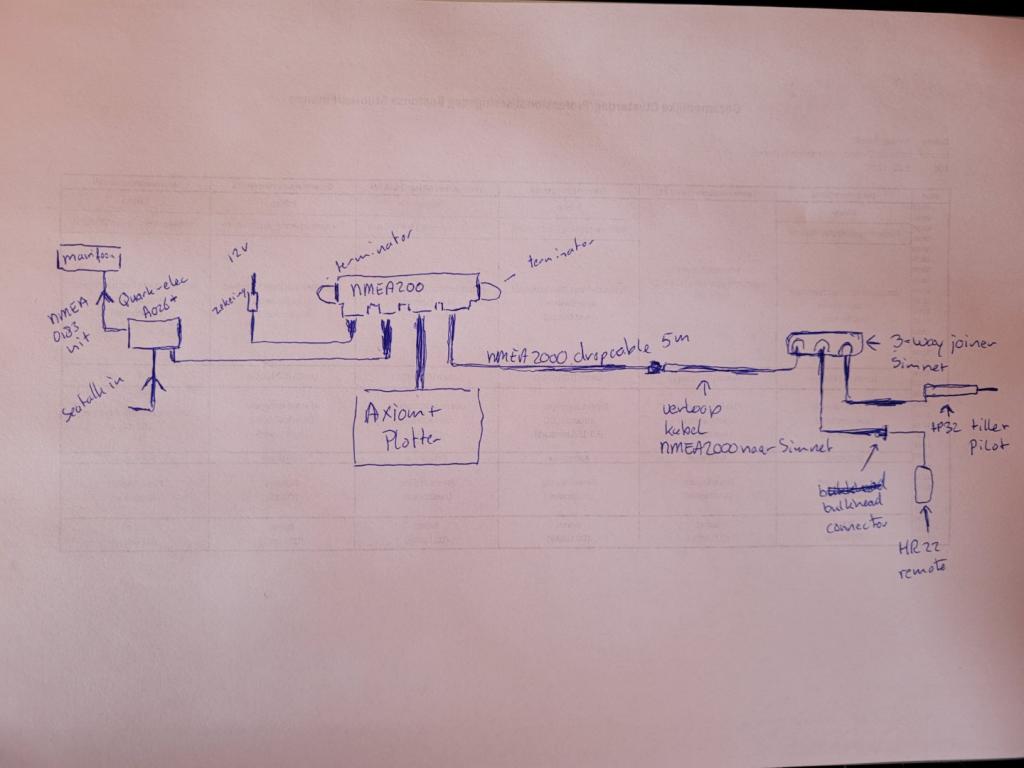

Hierbij een schema zoals ik het had aangesloten.

Ik had gehoopt dat dit zou werken. In deze configuratie is de HR22 wel in het NMEA2000 netwerk te zien, maar de TP32 niet.

Het enige wat volgens mij niet klopt met de opmerkingen die hier genoemd staan is 'een dropcable per instrument' maar Simrad laat zelf de HR22 en TP32 verbonden via de three way joiner zien.

De NMEA2000 dropcable die met het Simnet verbonden is, is best lang (5m)

Niet ingetekend, maar wel aanwezig is de aparte 12v aansluiting naar de stuurautomaat, plotter en Quark

Disclaimer; het kan dus heel goed zijn dat er iets mis is met de aansluiting van de Stuurautomaat naar de plug op de boot. Maar dat is weer een ander draadje.

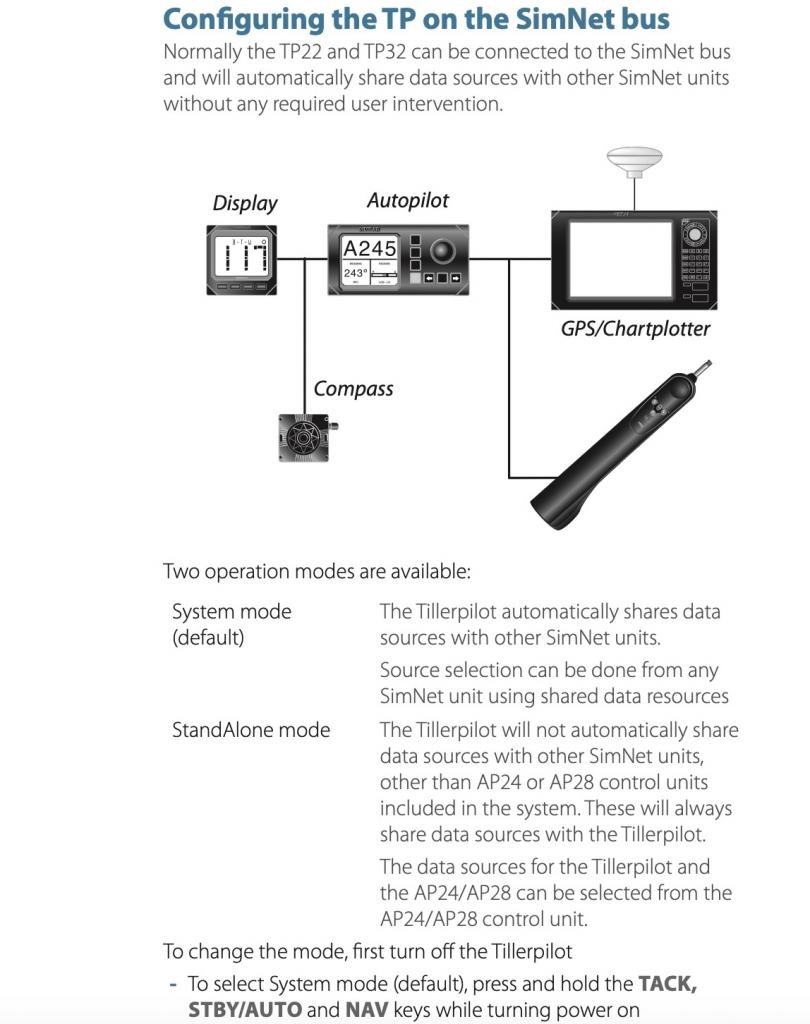

Geen idee of het wat voor de zichtbaarheid in het netwerk uitmaakt , dus zomaar een wilde gedachte , staat hij niet in stand alone mode ?

Hele goeie, Jeroen. Dat ga ik proberen.

Wel een extra handje nodig, denk ik. Mijn pilot gaat meteen aan (in standby) als je hem aansluit.

Bedankt voor de tip

Gepost met de officiële Zeilersforum-app

Bert65 schreef :
Ik vraag me af of die 3-way joiner op deze manier wel gaat werken op het N2K netwerk. Volgens mij is het niet de bedoeling om meerdere apparaten op 1 dropkabel te hebben. Ik heb zelf de TP32 via een simnet / N2K verloop rechtstreeks op het n2k netwerk aangesloten en kan deze prima zien en bedienen vanaf mijn plotter. Misschien dus even die joiner ertussenuit en dan kijken of je de TP32 wel kunt zien?

Ff gezocht in de simnet handleiding, maar de 3-way joiner is dus eigenlijk gelijk aan een t-stuk in de 'normale' N2K setting. Deze moet dus in de backbone gepast worden en kan gebruikt worden om 1 apparaat aan te sluiten zo te zien.

Als het lange netwerk kabels zijn kan je gelijk hebben, maar als het een kort netwerkje is, gaat het nergens over. De data draadjes zijn in alle kabels even dik (gelijke impedantie), alleen de voedingsdraden zijn dikker.

Calidris schreef :
Maar je zou toch op 1 dropkabel maar 1 device aan mogen sluiten? Nu ben je de dropkabel aan het splitsen om er 2 devices op te zetten.

Maar uiteindelijk gewoon ff testen met alleen de AP aangesloten zonder die joiner en je hebt in ieder geval zekerheid dat die het doet.

Het begrip "dropcable" en "backbone" slaat alleen op de dikte van de voedingsdraden (rood-zwart) in de kabel.

2 lichte gebruikers kan je best achter een dropveter zetten.

Precies , bij N2K is er nul komma nul verschil in drop of backbone , afgezien van Calidris zijn opmerking .

In een klein netwerkje is het niet relevant , sterker zet je alles in een drop-cable wordt het ineens je backbone

Wel even opletten met de terminaltors , alhoewel dat in een klein netwerk ook niet heel kritisch is , heb half jaar zonder terminators rond gevaren zonder problemen , met lange kabel lengtes zal het uitmaken .

Bij STNG kun je niet anders dan kiezen immers heeft RM het stekker technisch zo ontworpen dat het maar op 1 manier past.

Probeer wel de afsluitweerstanden zo ver mogelijk uit elkaar te zetten, dus “de langste lengte gebruikte kabel” er tussen in te sluiten. Zal voor kleine netwerken niet zo kritisch zijn, maar kan nooit kwaad.

@Nachtvlinder,

Ik begrijp wat je bedoeld. Ik ik heb zo'n blokje (multiport T-connector) met vier aansluitingen en aan beide zijden een terminator. Mijn 'backbone' is dus extreem kort en ik heb twee relatief lange drop cables.

Als gezegd, ik ga het eerst maar eens met een verse plug proberen, dan zien we daarna verder.

En dan zaterdag lekker zeilen, want daar gaat het eigenlijk om, natuurlijk.

Eindelijk een verse plug kunnen monteren. Was nog een heel gedoe. Ik heb de Binder plug in de oide Bulgin plug gemonteerd. Zo is de Binder plug mooi afgeschermd.

Ik heb nu inderdaad wel 'alles' werkend.

De TP32 en afstandbediening verschijnen in het netwerk en het lijkt er op dat de TP32 het compas uit het NK2 netwerk gebruikt. Als ik de pilot in pilot modus zet corrigeert hij niet als ik de pilot beweeg.

Ik kan naar een waypoint navigeren en sail to wind selecteren.

Ik zie niet hoe ik de TP32 van af de plotter kan bedienen. (graadje er af, graadje er bij).

Het is alleen nog een proof of concept. De kabels liggen dwars door de boot. Dat moet nog netjes aangesloten worden allemaal. Maar alles werkt dus nu. Ook de Afstandbediening.
