Onderwerp: OpenCPN met Furuno FA-50

Deze al gevonden en geprobeerd?

www.cruisersforum.com/forums/f...pencpn-196953-3.html

Weet niet zeker of:
You will have to edit your configuration file and add a line EnableUDPNullHeader=1 in the [Settings] section.
dit nog moet.
En dan ontvangen op UPD 0.0.0.0:10021 ?
Maar lees het artikel even precies door.

Die was niet naar voren gekomen in mijn google avontuur.
Daar zie ik mogelijk wel de fout. Ik had in OpenCPN het IP-adres van de transponder in gegeven, maar "Hakon" heeft het op 0.0.0.0 laten staan en zo blijkbaar werkend gekregen. Morgen weer terug naar de boot en de poort eigenschappen aanpassen om te zien of dat helpt. Dank alvast!

En EnableUDPNullHeader=1 in de config waarschijnlijk,
Furuno stopt een hoop nullen in de communicatie die er uit moeten...

Die had ik er al in zitten.
Ik moet ook uitvogelen of "datapoort" de juiste waarde heeft. De default van OpenCPn was 2547, maar "Hakon" gebruikt 10021/10033. Voor een andere AIS tranpsonder zag ik in de OpenCPN manual een waarde van 10110.
Wat betekend deze waarde en maakt het uit wat er staat? In de poort eigenschappen kan ik dergelijke nummers niet terug vinden dus het lijkt me geen verwijzing naar de poort?

Ach ieder z'n vak, de een ontwerpt boten, de ander kan good googlen
(Die noemen ze software engineer)

Erikdejong schreef :
Zie het als een soort huisnummer waar de pakketjes bezorgd worden, ip-adres is het adres van de flat, maar de poort is de exacte brievenbus.
Moet dus echt wel goed staan, 10021 lijkt de waarde te zijn voor Furuno AIS

It Paradyske schreef :
Net andersom , anders zouden we geen unieke ip nummers hebben maar unieke poort nummers

FYI

FF wireshark er aan hangen en je weet alles.

WADnWIND schreef :
"Een dergelijk advies kan wel praktisch zijn, maar absoluut ongewenst."

Moet je eerst wireshark helemaal gaan uitleggen en leren, voor jou en mij bekend gereedschap, maar voor Erik denk ik niet.

It Paradyske schreef :
"Absoluut ongewenst" is relatief. niemand kan schade of hinder aanrichten met wireshark.
Maar inderdaad, het vraagt enige training.

www.bol.com/nl/f/troubleshooti...rk/9200000024990529/

WADnWIND schreef : Die had ik uiteraard gezien (staat in de handleiding) ik had alleen de link niet gelegd tussen "port data" zoals ze het in OpenCPN noemen en "Port Number" zoals Furuno het noemt. De naam die Opencpn gebruikt deed me meerdenken aan een soort van Baut rate achtige aanduidingzoals je die gebruikt voor comports, al had ik daar ook nog nooitvan gehoord voor een netwerk aansluiting

Wire shark heb ik inderdaad nog nooit van gehoord, is dat de moeite waard om me in te gaan verdiepen?

Als je eenvoudig alleen wilt kijken wat er op je netwerk gebeurd is het niet zo moeilijk. Er zijn veel opties maar die hoef je niet te gebruiken.

Apparaten melden zich stuk voor stuk en dan kun je zien wat de Furuno voor gegevens heeft.

Bram

Is dat dan iets vergelijkbaars als het de-bugging schermpje wat al bij OpenCPN ingebouwd is?

Je kan hem op 2 manieren koppelen

NMEA0183 of via Lan het is maar net wat je wil, dat kan je ook verder aanpassen, 1 maar, na opslaan FA 50 opnieuw starten om de wijzigingen plaats te laten vinden.


Als je de setup wil bekijken verbinden met LAN, netwerk adapter instellen in de range
bv
IP adres 172.31.24.10
subnet mask 255.255.0.0

vervolgens in je browser
http://172.31.24.3/

Wil je de netwerk AIS data bekijken dan kan dat ook in je browser
http://172.31.24.3:10000
Dan moet wel de AIS data output aan staan in de netwerk setup van de FA50

Erikdejong schreef :
Debug maakt NMEA183 zichtbaar. Je ziet dan de inkomende en uitgaande zinnen voorbij komen.

Die wireshark geeft allerlei netwerk gedoe. Maar als je het even laat "reutelen" dan zie je wel wat IP adressen voorbij komen. Daarmee kun je de Furuno er wel uithalen.


Bram

Erikdejong schreef :
Als je het opgelost hebt aan de hand van de info van HenkvD, hoef je je niet in wireshark te bekwamen (tenzij je dat leuk vindt).

It Paradyske schreef : Dit lijkt de boosdoener. OpenCPN kan dit alleen verwerken als je met versie 4.8.1 of hoger werkt. Ik heb er nog versie 4.6.x op staan en dat gaat dus niet. Ik denk dat daar de culprit zit.

henkvd schreef : Dat is precies zoals ik het gedaan had en zoals het in de installatie handleiding geschreven staat. Het apparaat werkt ook al heel wat jaartjes probleemloos op de LAN, het ligt dus niet aan het apparaat zelf. Het probleem zit hem in het niet weer willen geven van de AIS targets in OpenCPN. Tot een maand terug gebruikte ik Adrena voor mijn navigatie software en daar werkte de Fa-50 probleemloos. Ik ben dus even aan het stoeien met de aanwijzingen van It Paradyske om OpenCPN de data sentences van de Furuno te laten accepteren.

Erikdejong schreef :
Snel updaten dan maar! (Vergeet ook de plugins niet)

Alle updates doorgevoerd, alle settings die ik heb kunnen vinden zijn geferivieerd en zouden goed moeten zijn, maar nog steeds geen data beschikbaar voor OpenCPN.

Ik heb overigens ook de http://172.31.24.3:10000 van Henkvd geprobeerd om te zien of de data zichtbaar word in de internet browser, maar als ik dat intyp dan krijg ik de foutmelding dat de pagina neit gevonden kan worden. Haal ik de :10000 weg dan krijg ik het standaard configuratie scherm van de FA-50 te zien.

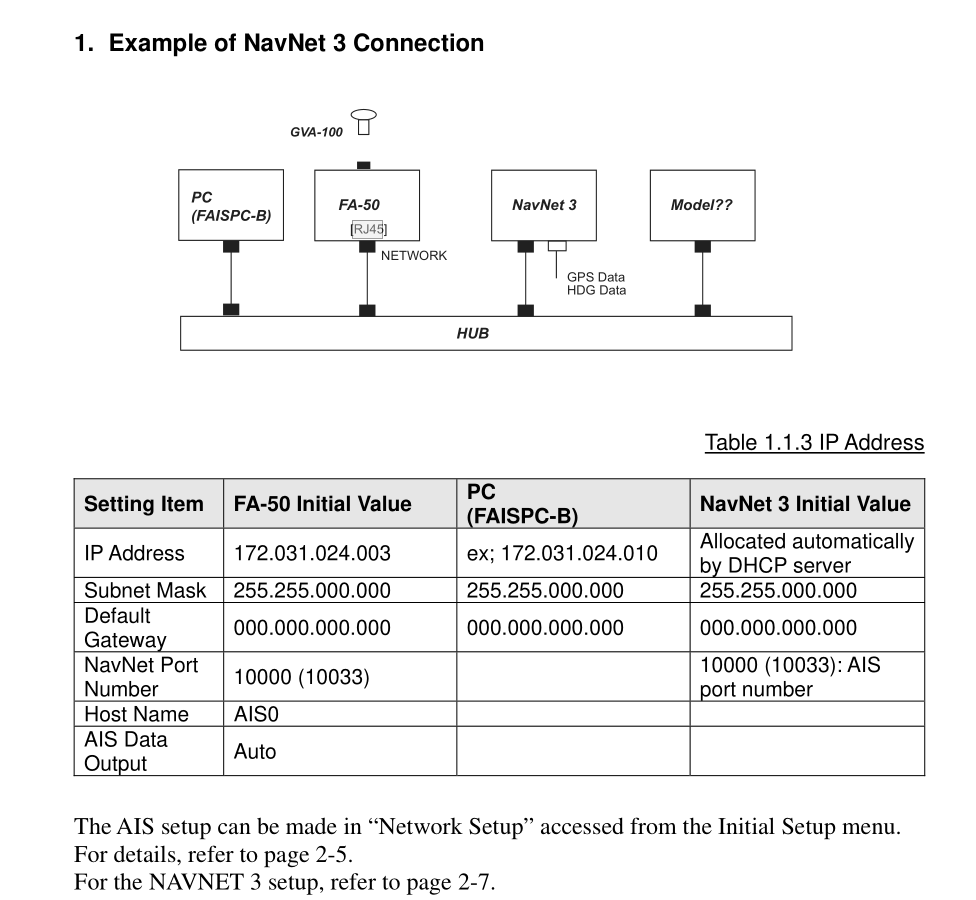

De handleiding van de Furuno spreekt ook over poort nummer opties 10021 en 10033. Ik heb beiden ook geprobeerd als instelling op de FA50 en dan hetzelfde getal in OpenCPN maar daar gebeurt ook niets mee.

De AIS staat ingesteld op "Data output -> Continuous: AIS" bij de netwerk instellingen dus dat zou goed moeten zijn. Ook werkte het goed onder Adrena wat betekend dat de data er wel zou moeten zijn maar niet gevonden word. Dus verkeerde poortnummers in gebruik???

Ik ga me eens verdiepen in Wireshark.

EDIT: nog een extra vraag:
De "EnableUDPNullHeader=1" zin zou geplaatst moeten worden in de openCPN.ini file onder de sectie [settings]
Maar iets verder naar beneden scrollend zag ik dat er ook een sectie [Settings:AIS] sectie is in diezelfde file. Zou het niet beter daar moeten staan?

Kan je een schermafdruk maken van de connections pagina van OpenCPN, met de gegevens die je hebt ingevuld?

Erikdejong schreef :
Doe gewoon allebei, dubbel genaaid houdt beter.

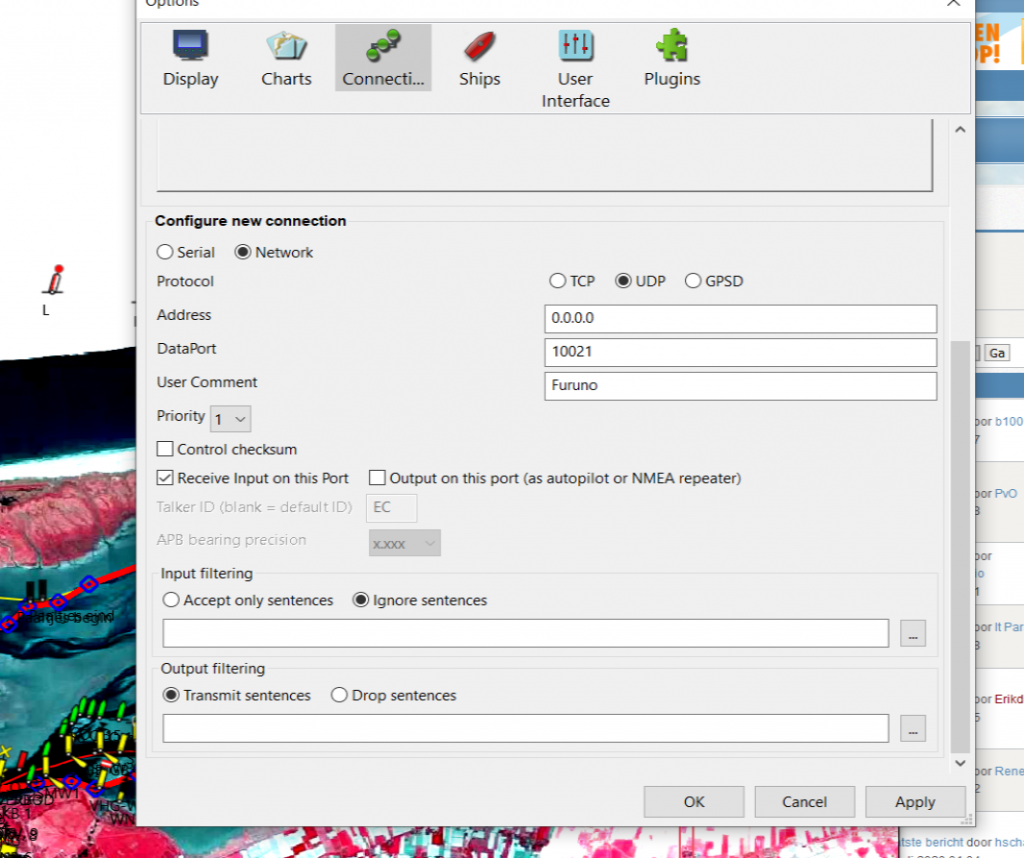

Kan het hier niet reproduceren bij gebrek aan Furuno AIS, maar ik vermoed dat het er zo uit moet zien:



Maar van de 0.0.0.0 ben ik niet helemaal zeker.

It Paradyske schreef : Die 0.0.0.0 komt uit de handleiding van OpenCPN, maar daar staat ook datje het werkelijke IP van de unit mag gebruiken en dat dit verder geen invloed zou moeten hebben op de werking.
Ik ben nu niet op de boot, maar ik zal morgenochtend (avond jullie tijd ) wat screenshots maken en hier plaatsen.
