Onderwerp: SSR keuze

Ja. Echter 1.2% verlies bij 100A lig ik niet wakker van en is heel veel gunstiger dan de prestaties van het Chinese(?) ding die je eerder deelde:
Die Victron SBP is een prima product wat mij betreft en is niet vergelijkbaar met de goedkope “standaard” SSD’s. De verliezen zijn factoren lager...

De weerstand van een halfgeleider is geen constante.

3Noreen schreef :
En niet altijd lineair.
Constante is wel dat die weerstand er altijd is

Nachtvlinder schreef :
Kortom, 3 phase is 3x individueel AC.
Voor schakelen van 230V AC heb ik dus een twee-polige schakelaar in relaisvorm nodig, waarbij de polen gelijktijdig schakelen.
Waarbij het fijn zou zijn als die ook als 2 fase voor mijn dynamo-onderbreking gebruikt zou kunnen worden (40V, 13A, AC)

(Voor 230V een enkele AC SSR voor de fase en een enkele DC SSR voor de nul is geen optie, daar je nooit zeker weet op welke pool de fase zit).

Los van het gesteggel over 3 fasen SSR en verschillende spanningen bij elkaar (Brrrr )

Ik zocht de FOTEK SSR-100 DD op, dat zou een 100 Ampere DC SSR zijn. Blijkt dat die volledig fake zijn uit China en eigenlijk gemaakt worden door Turtle en de specificaties nooit kunnen halen.
Met wat er in zat kan je hooguit 10% van de specificatie veilig halen.

FOTEK zelf gaat maar tot 75A, maar wel even een andere kwaliteit.

Oppassen dus met SSR kopen op Ebay en Alie. Het volgende is niet ondenkbaar:



Die fake FOTEC SSR-100 DD heeft bij 5A een spanningsval van 0,2 volt

3Noreen schreef :

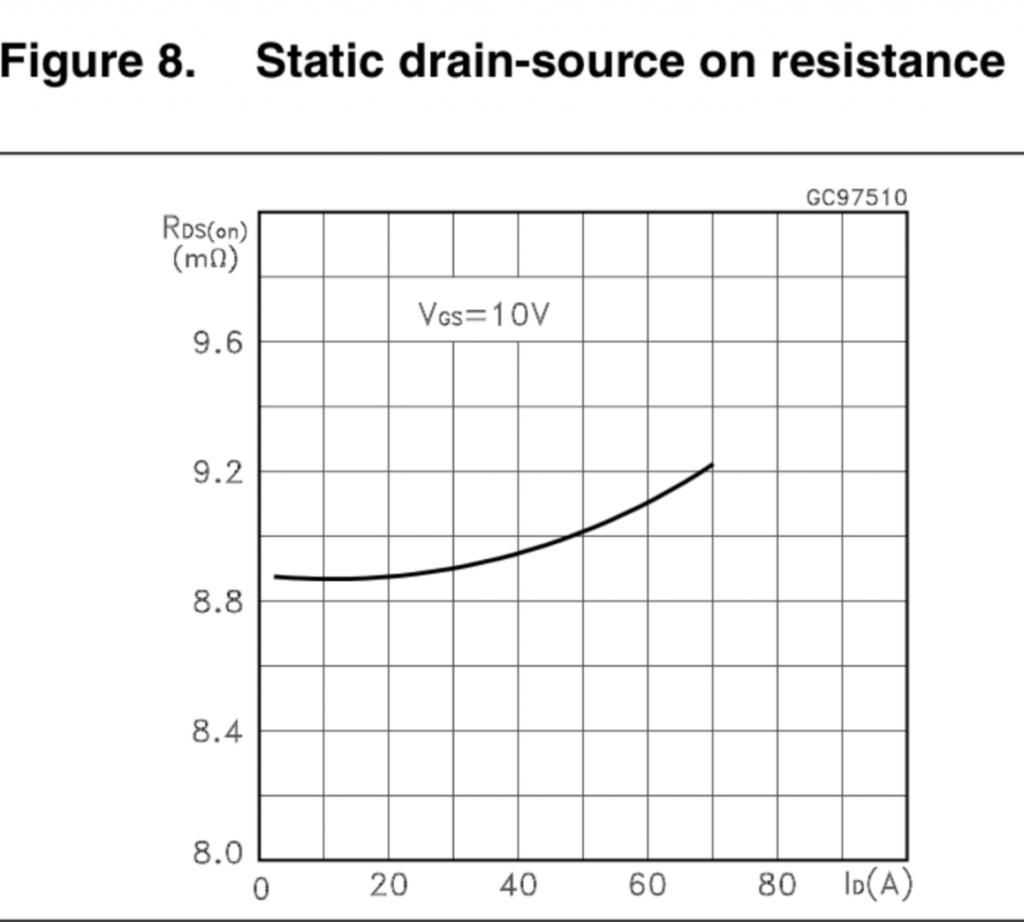

Wel bijna, bij een (willekeurig voorbeeld) MOSFET gebruikt in verzadiging:

Ouder draadje:
Wil de SSR die ik al lang binnen had installeren. Blijkt de verkeerde, want NO. Heb NC nodig.

Mijn BMS geeft een DC charge off (dwz aan) om een relais de dynamo (2xAC) uit te laten schakelen.
Dus NC;
geen DC spanning: Closed
bij DC spanning uit dwz OPEN.

Opnieuw zoekend zie ik dat het er bij de meeste DC-AC relais niet bij staat en dat deze, vanuit de voorbeelden, bedoeld zijn om apparaten AAN (NO) te schakelen en ik wil juist UIT (NC) schakelen.

Kan geen voorbeeld vinden met een snelle levertijd:
Solid State Relais DC - 3 fase AC Normally Closed (NC)

Kan iemand mij helpen aan een snelle link met korte levertijd?
Of bestaan er geen 3 fase NC SSR’s?

Een SSR voor AC is altijd N.O.. Het zijn 3 triac's, die zijn altijd open als je niks doet.

Even de DC kant iets anders laten schakelen, kan slim of met een extyra hulp relais.

Dank, helder.

Geldt dat ook voor enkelvoudige?
Dan zoek ik 2 enkelvoudige SSR DA NC?

Booty24 schreef :
je begrijpt het niet.
Een SSR is altijd N.O.!, anders zou het bij het aansluiten al ongecontroleerd fout gaan.
Een DC SSR is een FET, die is gesloten als je niks doet.
Het is geen relais, maar het is een schakelaar, die pas dicht gaat als je actie onderneemt.

Klopt, vandaar de vraag.
Helder. Deze SSR kan in de verkoop.
Terug naar de oude oplossing.
