Onderwerp: DC-DC converter ansluitfoutje.

Ik denk dat het met de specificaties van Meanwell wel goed zit, maar welke certicifaten ze hebben weet ik nu even niet.
Ik ervaar ze als een uiterst serieuze en hoge kwaliteits club.

Wij gebruiken de RSD-60 serie veel, die zijn ingegoten en beter geschikt voor vochtige omgevingen, betere EMC specs.etc. ingangs spanning 9-36V

RSD-60G-5

PvO schreef :
Ik stuit net op goed verkrijgbare alternatieven: nl.rs-online.com/web/p/din-rai...wer-supplies/2211824 en nl.rs-online.com/web/p/din-rai...wer-supplies/2211823
Zelf geen ervaring mee, wel betaalbaar en van een serieuze leverancier.

... maar, ik snap één ding niet- de 'goedkope' Mean Well heeft toch

"Bescherming: Kortsluiting, overbelasting, overspanning, ingangspolariteit"

Dan zou + / - omdraaien toch niet tot schade mogen leiden??

Eur 8 bij AliExpress. Galvanisch gescheiden. Kan iemand hier wél de specs en beveiligingen van vinden?

Ik weet dat op mijne stroom spanning (net geen 12V meen ik) op de in +/- staat als ik de uit +/- op 5V zet

Hou ook even de EMC kwaliteiten in de gaten. Die chinese kan ik met zekerheid zeggen dat het niet voldoet.
Zelfs de marifoon heeft er last van kan op het radio spectrum zien.


Gepost met de officiële Zeilersforum-app

Oja, due chinese is niet galvanisch gescheiden, de meanwell dus wel.
Appels met peren.

Gepost met de officiële Zeilersforum-app

Maarten-IW31 schreef :
Ingangspolariteit kan ik niet vinden in de pdf van de fabrikant, mogelijk is hier de wens de vader van de gedachte.

Gepost met de officiële Zeilersforum-app

Uberhaupt moet je leveranciers die niet de originele docu op hun site hebben wantrouwen.

Gepost met de officiële Zeilersforum-app

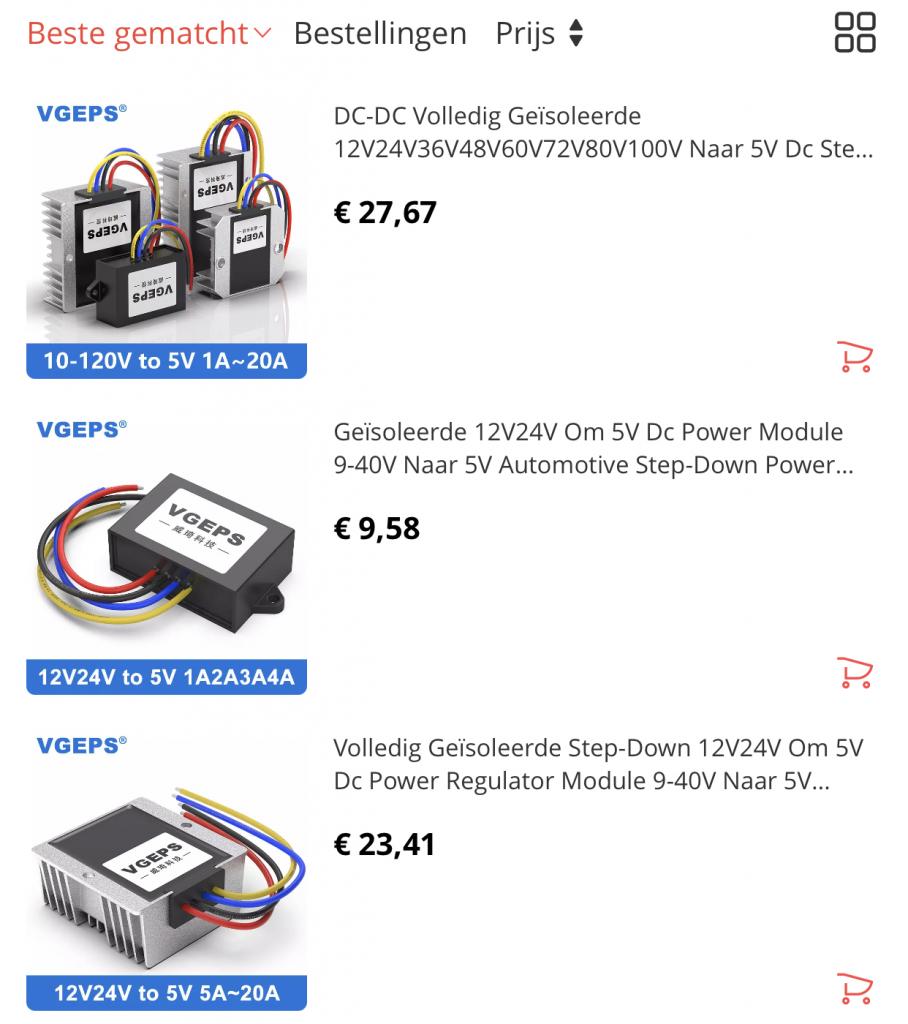

Deze Chinese is wel galvanisch gescheiden...

Hoe weet je van de EMC issue? Even los van de Europese normen: heeft men in China geen last van ondeugdelijke produkten die storing geven op andere apparatuur?

Eens met je laatste post overigens. Geen idee wat je koopt.

Maarten-IW31 schreef :
De converter uit de topicstart is een Meanwell SD-25A-5, die heeft dat niet.
Jij linkt naar de Meanwell RSD-30G-5, die heeft dat wel. Dat is zo te zien het kleine broertje van van de RSD-60G-5 die Calidris al linkte.


Calidris schreef :
Heeft die officiële Zeilersforum-app geen mogelijkheid te het bewerken van je eerdere bericht?

Nachtvlinder schreef :
Kom maar, dan mag hij hier op de pijnbank.....

Gepost met de officiële Zeilersforum-app

Ik wil het toch even omdraaien: ik geloof best dat een té goedkoop Ali product niet aan onze strenge normen en stempeltjes zal (kan?) voldoen.

Maar ongekeerd: als daar alles verkocht mag worden, dan zal het daar inmiddels toch een gigantisch zooitje moeten zijn!? Hoe houdt China haar eigen ether schoon? Als daar niets gereguleerd is, dan kun je daar toch helemaal niet meer televisie kijken, radio luisteren of hulpdiensten draadloos communiceren?

Ik vind hier wel wat nationale normen, maar alles waar “EMC” in voor komt, is “recommended” niet “mandatory”.

www.gbstandards.org/index.asp

Nachtvlinder schreef :
Ik hoop het voor je dat die galvanisch gescheiden is. Alle verwijzingen naar deze omvormer zeggen "non-Isolated", of ik kijk niet goed.
Heb je een link?

Dit b.v. laat geen gescheiden omvormer zien.
ae01.alicdn.com/kf/Hfcdabc86b9...c208f7db5556b22H.jpg

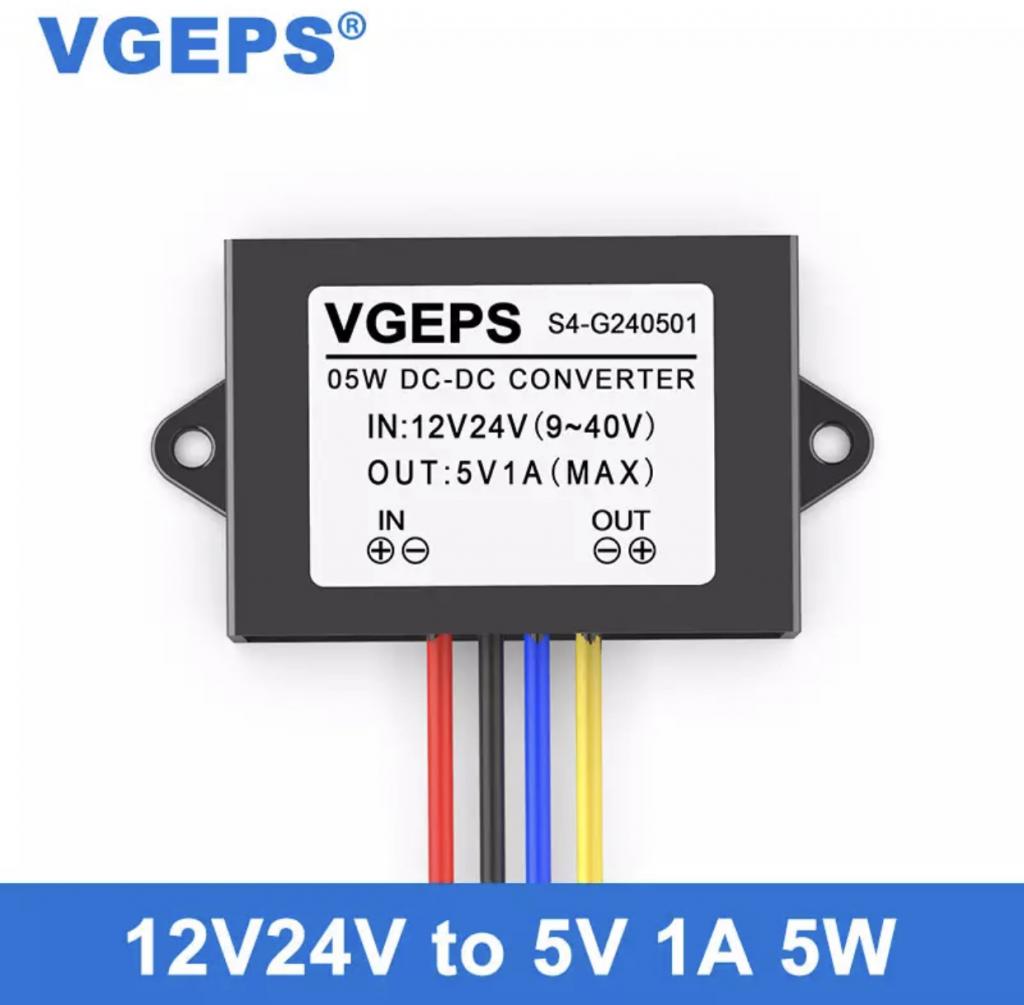

De niet-gescheiden uitvoeringen hebben twee zwarte 0V draden, bij de gescheiden uitvoeringen zijn deze zwart (ingang) en blauw (uitgang).

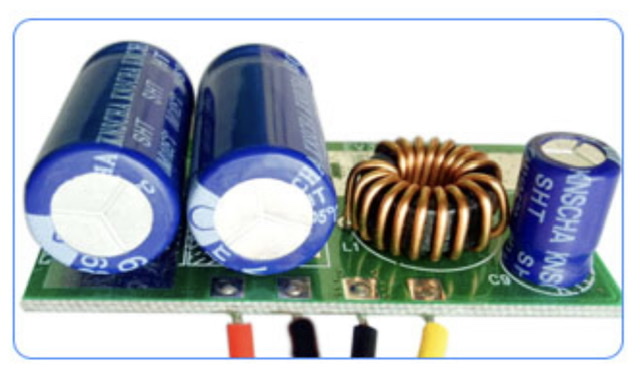

De foto’s van dit printje hieronder van een niet gescheiden versie die je linkte; waar zou meer aandacht besteed zijn als het aan de Europese normen zou moeten voldoen? Kun je dat überhaupt zien aan de aanwezigheid van bepaalde componenten, of alleen maar meten? Waaraan kun je zien dat dit een quick-and-dirty op een zolderkamer ontworpen schakeling is? Wat zou er in het ontwerp moeten gebeuren om deze schakeling “stil” te krijgen?

Nachtvlinder schreef :
Aha, die had ik nog niet in de gaten, thanks!

Is ook geen dc/dc convertor, als kan het wel, ideaal voor TS met ompool beveiliging

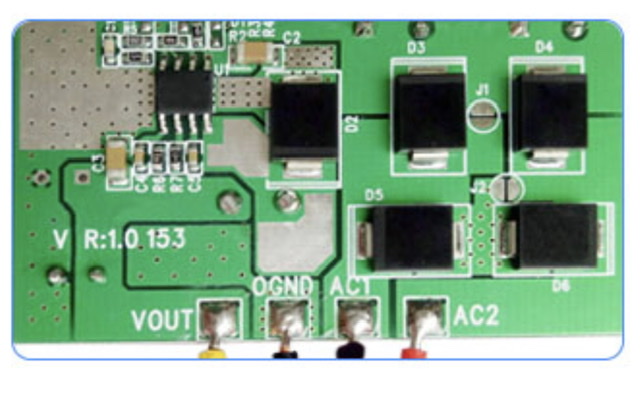

Wat zou dit ding wél doen? Ik zie een bruggelijkrichter die met J1 en J2 gebypassed kan worden? Verder een IC met wat SMT weerstanden en condensatoren daar omheen. Op de andere kant 3 elko's en een ringkerntrafo.

Maar mijn vraag was of (hoe?) je aan dit printje kunt zien of er aandacht aan EMC is besteed, en, als dat niet zo is, waar je dan fysiek iets zou kunnen zien. Mijn vraag is of experts die hier wél iets over kunnen zeggen iets kunnen zeggen over het printontwerp en EMC maatregelen op basis van de foto's (da's waarschijnlijk een naieve vraag, maar ben toch benieuwd).



Als het echt zo'n puinhoop is in China en men maar wat aan prutst; loopt men daar dan inmiddels niet tegen grote praktijkproblemen aan?

Nachtvlinder schreef :
Ja, dat doet men ook. Op het gebied van solar omvormers zijn b.v. "Edge" omvormers nu bijna verboden wegens te veel aan storing.

Mogelijk weet je nog het bezoek van Trump aan Den Haag paar jaar geleden, iedereen in die buurt werd gesommeerd om zijn zonnepanelen af te schakelen, omdat de solar omvormers teveel storen op de C2000 diensten.

Het gebruik van van Optimisers bij solar panelen is in zweden, meen ik, verboden vanwege de storing, net als in duitsland.

Als je een chinees omvormertje gebruikt, probeer dan nog maar eens storing vrij weerfax of navtex te ontvangen.

Led Lampen in huis uit china voldoen erg vaak niet aan de EMC normen.

www.rfemcdevelopment.eu/en/emc...-lamp-emc-case-study

www.veron.nl/nieuws/led-verlic...an-eu-emc-richtlijn/

Dat is wel serieus inderdaad!

En het is dus echt niet zo moeilijk om te voldoen aan CE eisen. Maar dat houdt in dat er onderdelen toegevoegd moeten worden.
En die kosten geld.
If you pay peanuts....

Wat zou er op het printje hierboven anders uit zien? Kraaltjes, spoeltjes, blikjes??

die 2 Elcos en spoel zijn alleen nodig voor de conversie
dus ik zie geen enkele aanvullende EMC spullen..

Wat zou je waar mogen verwachten betreft EMC?

blik, meer condensatoren, spoeltjes/kraaljes, matalen vlakken op de print
