Onderwerp: BMV-712 kapot of iets anders?

BMV-712 kapot of iets anders? 27 juni 2023 19:23 #1489923

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31893
alweereengijp schreef :
Als de shunt een printje heeft dan kan het zijn dat daarop wat gecorrodeerd is. Heb destijds een keer alle onderdelen op zo'n printje vervangen om hem weer aan de gang te krijgen. Staat ergens een topic over op het forum. Mogelijk dat ik de meeste componenten ook nog wel heb, dus mocht dat het geval zijn, pb maar.

Het is niet ondenkbaar, ken de smartshunt niet, dat er een DC versterker op zit, dan is het verhaal van 3Noreen ook weer mogelijk.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 19:25 #1489924

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31893
omega schreef :
Welke spanning meet je direct over de shunt ?
Zou nul moeten zijn als er geen stroom doorheen loopt. RJ45 stekkertje even loshalen.

Grt Hans.

Gepost met de officiële Zeilersforum-app

Stoere meter die een paar ampere over een shunt kan meten en weet te onderscheiden van de andere ad random getallen.

Als het een smartshunt met DC versterker is, weet je niet wat je moet meten.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 19:37 #1489931

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16874
Er is op ZF een grondige hekel aan excel ridders. Maar voor wie dat wil trotseren reken even uit hoeveel millivolt 19A geeft bij een shunt van het hier bovengenoemde voorbeeld, 100A@75mV.
“Have we officially entered the post-truth era?” (Harari)
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 19:52 #1489937

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
Dat is eenvoudig uit te rekenen , nu maak ik het iets moeilijker, reken jij eens uit welke stroom er moet lopen met welke spanning omdat inductief naar het kabeltje te laten lopen . Zodat het aantal milivolts overeen komen met 19 A

Kom je vast wel uit ! :) ( ik weet het echt niet , maar ik acht het ook nihil dus , als dat zo makkelijk was , hadden we een heel groot probleem!)
Laatst bewerkt: 27 juni 2023 19:55 door Jeroen-Pion.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:04 #1489941

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16874
Jeroen-Pion schreef :
Dat is eenvoudig uit te rekenen , nu maak ik het iets moeilijker, reken jij eens uit welke stroom er moet lopen met welke spanning omdat inductief naar het kabeltje te laten lopen . Zodat het aantal milivolts overeen komen met 19 A

Ik snap je vraag niet. Waarom moet er een stroom lopen om een spanning te kunnen meten ?
“Have we officially entered the post-truth era?” (Harari)
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:21 #1489947

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
3Noreen schreef :
Jeroen-Pion schreef :
Dat is eenvoudig uit te rekenen , nu maak ik het iets moeilijker, reken jij eens uit welke stroom er moet lopen met welke spanning omdat inductief naar het kabeltje te laten lopen . Zodat het aantal milivolts overeen komen met 19 A

Ik snap je vraag niet. Waarom moet er een stroom lopen om een spanning te kunnen meten ?

Niet, maar we volgen hier jouw theorie dat die 3,75mv die nodig is om de BVM te laten berekenen dat er een stroom loopt van 19A , mijn vraag was welke spanning en of Stroom (vermogen) moet er door de kabel lopen zodat deze 3,75mv op de draad van de BVM geeft.

Wordt wel heel off topic wellicht en heeft alles te maken met inducties . Je twisted pair opmerking eerder wijst daar ook op want daarom wordt dat gedaan tenslotte.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:24 #1489948

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2497
Calidris schreef :
Eerst maar eens bepalen waar het probleem zich bevindt.

Als je de nieuwe 16mm2 kabel los haalt, blijft dan die 19A aanwijzen?
- Ja, dan is de combi meter/shunt defect of beschadigd.
- Nee, dan heb je tóch een stiekeme verbruiker.

Algemeen:
Registreert de meter wel stroomverbruikers, buiten die 19A? dus waterpomp, lader etc.etc.?

Anders wordt het zo'n kip-zonder-kop zoekactie.

Met de 16mm2 kabel los blijft hij idd 19A aanwijzen.

Overigens snap ik nu ook waarom ik dat van die bandkabel niet snapte: 3Noreen legt uit dat er oorspronkelijk een twisted pair kabel werd gebruikt. Die heb ik dus. Het lijkt gewoon een normale netwerkkabel te zijn, en geen platte lintkabel.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:27 #1489949

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16874
Jeroen-Pion schreef :
3Noreen schreef :

Ik snap je vraag niet. Waarom moet er een stroom lopen om een spanning te kunnen meten ?

Niet, maar we volgen hier jouw theorie dat die 3,75mv die nodig is om de BVM te laten berekenen dat er een stroom loopt van 19A , mijn vraag was welke spanning en of Stroom (vermogen) moet er door de kabel lopen zodat deze 3,75mv op de draad van de BVM geeft.

Je kunt jou vraag wel herhalen maar ik snap hem nog steeds niet.
“Have we officially entered the post-truth era?” (Harari)
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:28 #1489950

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412

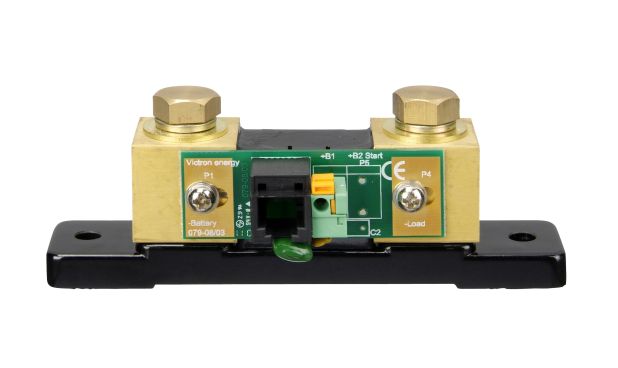

Heb je deze shunt toevallig Xander ?





Of een smart met het blauwe kastje erop ?
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:30 #1489952

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
3Noreen schreef :
Jeroen-Pion schreef :
3Noreen schreef :

Ik snap je vraag niet. Waarom moet er een stroom lopen om een spanning te kunnen meten ?

Niet, maar we volgen hier jouw theorie dat die 3,75mv die nodig is om de BVM te laten berekenen dat er een stroom loopt van 19A , mijn vraag was welke spanning en of Stroom (vermogen) moet er door de kabel lopen zodat deze 3,75mv op de draad van de BVM geeft.

Je kunt jou vraag wel herhalen maar ik snap hem nog steeds niet.

Helaas beter kan ik de vraag niet stellen, dus laten we het maar vergeten :)
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:32 #1489953

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16874
Jeroen-Pion schreef :

Helaas beter kan ik de vraag niet stellen, dus laten we het maar vergeten :)

Doen we, vergeten !
“Have we officially entered the post-truth era?” (Harari)
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:36 #1489955

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31893
?
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:38 #1489956

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31893
3Noreen schreef :
Er is op ZF een grondige hekel aan excel ridders. Maar voor wie dat wil trotseren reken even uit hoeveel millivolt 19A geeft bij een shunt van het hier bovengenoemde voorbeeld, 100A@75mV.

14,25 mv

Maar als er een smartshunt van gemaakt is kan er ook een DC versterker op zitten.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Laatst bewerkt: 27 juni 2023 20:39 door Calidris.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 20:50 #1489960

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
14,mv ja , tijd dat ik naar bed ga het was 75 mv geen 15 mv of heb ik een bril nodig B) :whistle:

Met de bovenste shunt heb ik ook een keer wat problemen gehad door corrosie tussen printje en de shunt . Schoon gemaakt helaas :( , nieuwe gekocht uiteindelijk.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 21:12 #1489961

TS’ BMV heeft een passieve shunt want Victron levert geen shunts met versterker, dus (daar) geen electronische fout. Miswijzing is ontstaan na her-installatie, dus er is geen sprake van een corrosie-issue.

Spanning die gemeten wordt is laag-ohmig én middels een twisted-pair van shunt naar klok. Dat maakt de kans op inductieve koppeling onwaarschijnlijk.

Ik vermoed dat het shunt-spannings-signaaltje in een of beide van de RJ12 connectoren slecht of geen contact maakt en deze (nu) open lus ergens wat oppikt. Ik zou deze kabel (sowiezo inkorten en) opnieuw krimpen. Best een rotwerkje trouwens; ik heb destijds staan vloeken met een bril die toen nog geen leesgedeelte had. Meet de kabel ook door als je klaar bent (zou ik nu meteen doen trouwens).

Het zou ook kunnen dat er electronica in de klok defect is, maar je hebt geen gekke dingen gedaan dus die kans lijkt mij kleiner dan die van een mechanische beschadiging van de verbinding. Controleer ook of de vergulde pennetjes nog gezond zijn!
Laatst bewerkt: 27 juni 2023 21:21 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 21:16 #1489962

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2497
Jeroen-Pion schreef :
Heb je deze shunt toevallig Xander ?





Of een smart met het blauwe kastje erop ?

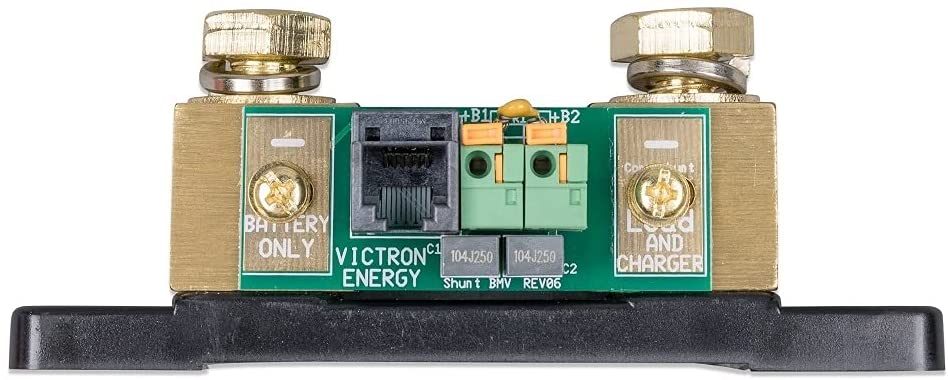

Hij lijkt erop, maar die van mij heeft 2 aansluitingen voor het meten van batterijen. Deze dus:
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 27 juni 2023 21:18 #1489963

Passief inderdaad
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 29 juni 2023 05:52 #1490208

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15961
Hij meet van de tweede accu toch alleen de spanning en niet het verbruik?
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 29 juni 2023 07:27 #1490218

koko schreef :
Hij meet van de tweede accu toch alleen de spanning en niet het verbruik?

Idd, alleen de accuspanning. (bv startaccu).
Gert
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 29 juni 2023 07:33 #1490221

De BMV voedt zichzelf via de sensedraad van de primaire accu. Die móet dus aangesloten zijn. Die tweede sense-draad (spanningsmeting auxillary accu) is optioneel.

Zijn beide sense-draden niet verwisseld? Bij gescheiden massa's zou dat wellicht problemen kunnen geven, dus wanneer:
-shunt in de A-accu
en
-sense-draad van B-accu aangesloten op de meetingang bedoeld voor de primaire accu
en
-sense-draad van A-accu niet aangesloten of aangesloten op de meetingang bedoeld voor de auxillary accu-sense
en
-gescheiden massa A en B accu

Kleine kans dat hier sprake van is, maar goed om even te bevestigen.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 22 aug 2023 16:28 #1504179

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2497
Ik heb contact gezocht met Bluepowershop waar ik het apparaat in maart 2020 heb gekocht. Ze hebben gevraagd om de print en de meter op te sturen. Vandaag kreeg ik dit bericht van ze:
Wij hebben de ingezonden BMV getest, en deze voldoet niet aan de kwaliteitseisen welke worden gesteld door Victron Energy.
De klok zal onder garantie vervangen worden voor een nieuw exemplaar.
Zodra wij dit vervangende toestel hebben ontvangen zullen we dit kosteloos naar u opsturen.
Graag vernemen we naar welk adres er verstuurd mag worden.

Super goede service, top afgehandeld!
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 01 sept 2023 13:00 #1506731

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2497
Het topic blijkt toch nog niet afgesloten... Ik heb het nieuwe klokje geplaatst, en weer krijg ik 15A op het scherm te zien. Met BPS gebeld, ze bevestigen dat het oude klokje nog bij hen is en daar 15A toont en dat ze nu ook de print zelf willen gaan vervangen. Om uit te sluiten dat de nieuwe klok defect is stuur ik zowel print als klok terug zodat ze beiden daar kunnen gaan testen... To be continued dus.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 01 sept 2023 14:39 #1506756

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7059
Hmmmm, de halve wereld (ik ook) zweert bij Victron als zijnde het neusje van de zalm op dit gebied, maar soms vraag ik me af hoe goed die spulllen écht zijn. Ik heb lang geleden al eens een firmware update op een MPPT zien mislukken via Bluetooth, ik heb een IP-65 lader nét binnen de garantie moeten vervangen (hooguit 3x gebruikt) en mijn BMV-712 heeft 2 jaar geleden een paar weken een volstrekt eigen leven geleid, tot de eerstvolgende firmware-update het ding weer tot bedaren bracht. :dry:
De support is wel subliem. Van die IP65-lader kreeg ik van BluePowerShop het geld terug omdat ik in Denemarken al een andere had gekocht.
Roald

Never follow a Southerly!
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 01 sept 2023 14:43 #1506757

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
Met betrekking voor de firmware update, als die mislukt doe je hem nog een keer.

Althans dat is hun norm tegenwoordig op de nieuwere spullen , ze geven nog wel een advies om een gesprek op je telefoon even niet aan te nemen en de update eerst te laten voltooien.

En ik zweer inderdaad bij victron B)
Laatst bewerkt: 01 sept 2023 14:43 door Jeroen-Pion.
Alleen ingelogde leden kunnen reageren.

BMV-712 kapot of iets anders? 01 sept 2023 14:57 #1506758

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4360
Eclips schreef :
Hmmmm, de halve wereld (ik ook) zweert bij Victron als zijnde het neusje van de zalm op dit gebied, maar soms vraag ik me af hoe goed die spulllen écht zijn.

ze zijn beter dan 80% van de andere fabrikanten , de andere nederlandse fabrikant is ook goed maar dan ik mis de integratie en het instellings gemak

victron heeft een meer 'open' aanpak, mastervolt meer 'gesloten'
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.
