Onderwerp: Wind data beschikbaar maken buiten de boot

Dit is een van de kernpunten geweest waarmee SignalK gepromoot is. Zag er zelf het nut nooit van, mss heeft Brambo ermee gespeeld en wil een testje opzetten?

boarderbas schreef :
via TCP over (mobiel) internet moet dat kunnen.

Peer to peer of een client–server model ? Een thingspeak oplossing zou redelijk makkelijk te doen moeten zijn. Kost misschien wat. Afhankelijk van hoeveel een hoe snel het moet.

Hoeft niet snel.

Ik zal de situatie uitleggen;

Onze woensdagavondwedstrijden starten in een kom, waar het startschip ligt. Dan varen we het Ijsselmeer op voor een rondje.

Het startschip is een meter of 3 hoog en ligt beschut. De windmeter op het schip meet veel minder wind dan de deelnemers ervaren.

Daarom word er naar de windmeter op de trintel gekeken via windfinder. Maar die praat vaak kolder. De Rotterdamsche hoek is ver weg. Lelystad airport is landinwaards.


We moeten een manier zien te vinden om de wedstrijden beter te scoren. Nu zien we erg vaak dat de race als een Low word gescoord (<9kt), terwijl het deelnemersveld 12-13kts ervaart en de wedstijd als medium gescoord had moeten worden.

We puzzelen met dit probleem en ik dacht dat het een oplossing kon zijn als de wedstrijdleiding inzicht had in de gemeten wind van één of enkele deelnemers.

Nu kunnen we een logje draaien en dat appen bij de finish, maar ik vroeg mij af of er wellicht wat slimmers mogelijk was.

Het lijkt me redelijk makkelijk te realiseren met ThingSpeak IoT / Mobiel netwerk.
Je upload de wind data eens per paar minuten en kan dan na de wedstrijd een mooi grafiekje bekijken van de wind data.

Met OpenCPN kan dat. Als één deelnemer OpenCPN gebruikt kan die een 'connectie' maken naar een IP adres (van de wedstrijd commissie). Als daar ook OpenCPN draait met een connectie naar het IP van de deelnemer, dan kunnen ze life meekijken. UDP lijkt me prima voor deze toepassing, en scheelt een hoop data verkeer.
Kan vast ook op een hoop andere manieren.

Ik denk dat SPD het ook kan.
SPD maakt UDP-berichten naar wens. Eentje gaat over wind (TWS, Geowind, TWA)
Die kun je ontvangen met elke simpele UDP-viewer.
De frekwentie is in te stellen.

SPD moet dan aan een hotspot (dus internet) aan boord hangen en UDP Directed verzenden.
Dus naar een aan SPD op te geven IPadres van de PC of zo aan de wal, die dan ook aan internet moet hangen.
Daarop dan een UDP-viewer, en het zou moeten werken.

Wel allerlei port-forwarding nodig natuurlijk.

Gepost met de officiële Zeilersforum-app

meshtastic.org/

Gepost met de officiële Zeilersforum-app

Ik heb het werkend, met SPD.

Configuratie aan boord:
- PC of Pi met SPD
- telefoon met hotspot aan
- PC of Pi verbonden met de hotspot

Configuratie aan de wal:
- een router verbonden met Internet
- een UDP-viewer op een telefoon of tablet
- deze verbonden met de router (wifi)
- in deze router port forwarding aanzetten voor de port gebruikt door SPD (zie hierna)
- NB dat kan niet met een telefoon-hotspot als router: die kan geen port forwarding doen!
- Dat is dus een beperking:de ontvanger moet echt een router aan internet hebben, geen telefoonhotspot.

Dan het IP-adres van de router (het WAN-adres gekregen van je provider) invullen in de sendoverwifi.ini file van SPD. Die ziet er dan zo uit:

En dan komende wind-berichten binnenrollen.
Ze zijn eigenlijk voor aan boord (TWA en Bestangle bijvoorbeeld) maar de Geowind zit erin en de ervaren TWS ook.
Frekentie is in te stellen, met aantal seconden tussen de berichten. Hier op 10 seconden.
Ben zelf ook wat verbaasd dat dit kan
Met dank aan Meindert voor wat uitleg.

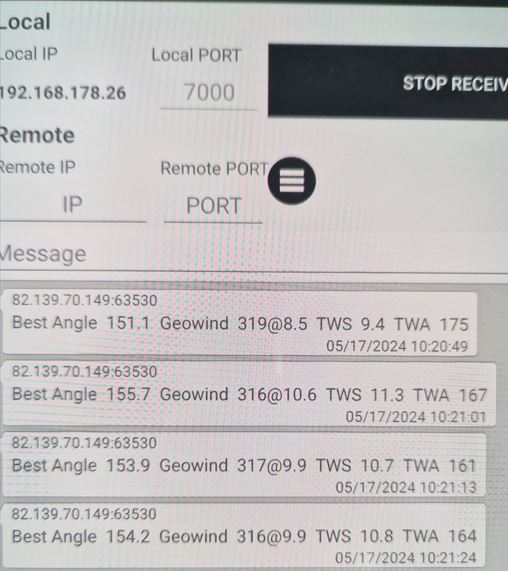

Foto van de ontvangende tablet met UDPmonitor:



Geowind kts en TWS zijn niet helemaal gelijk; geowind is een (instelbaar) gemiddelde, TWS is een momentopname.

Hiermee kan thuis (of elders aan de wal) iedereen meekijken met hoe het aan boord gaat
Naast windberichten kan SPD ook Performance, Stroom, Layline en Angle (roerhoek, helling, drift) versturen.En Trimadvies!
Kunnen ze thuis zien hoe schuin het gaat en wat er nog meer verkeerd gaat aan boord

SPD kan ook over dezelfde verbinding zelfgemaakte NMEArecords versturen.
Als je zelf (in SPD) dan een gewoon MWV (wind) record maakt en dat over internet stuurt kan je die windmeting ook andere manieren (programmatje, display) bekijken.

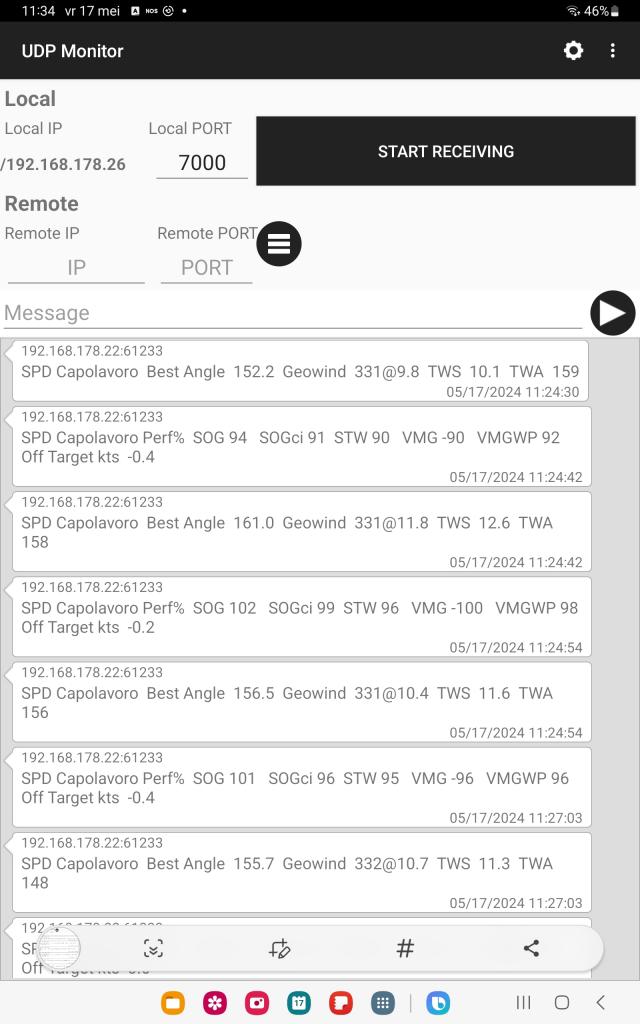

UDPmessages nu uitgebreid met de bootnaam. Kan de wal zien van welke boot het komt.
Hier ook de Performance-berichten.

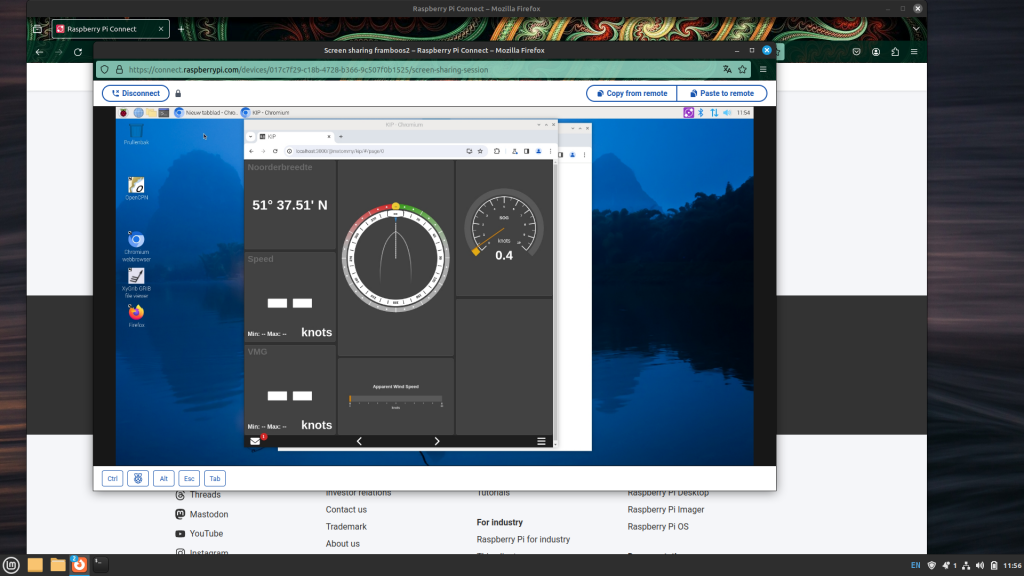

Het RaspiOS heeft een nieuwe optie: connect.raspberrypi.com

Hiermee kun je in iedere browser op ieder systeem het scherm van de RPI bedienen.

Waaronder SignalK server Kip applicatie. Hierin kun je alle data die je wilt hebben aflezen in een willekeurige browser op andere systemen en op afstand.

Heb hier geen windset op dit te tonen.

Een eenvoudig schermbeeld gaat hierbij.

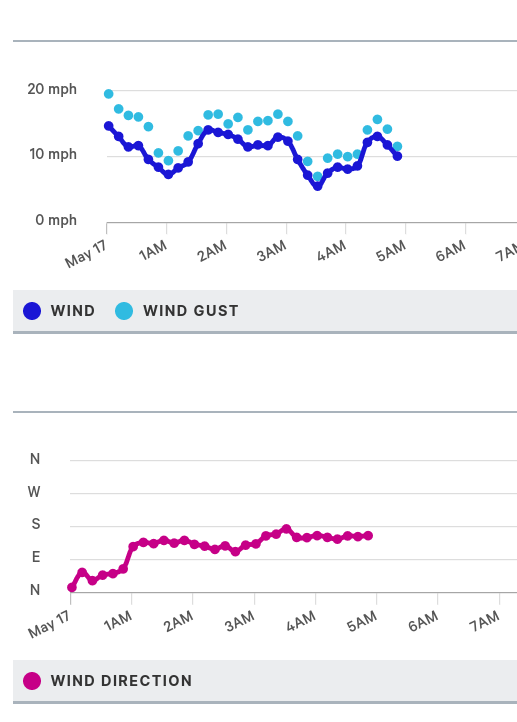

Er is een plugin voor Signal-K die de data van de sensoren aan boord publiceert naar een "Personal Weather Station" (PWS) op PWSWeather.com of Windy.com:

github.com/itemir/signalk-pwsweather
www.pwsweather.com/station/pws/SVRENAISSANCE

seabits.com/real-time-weather-from-the-boat/
github.com/itemir/signalk-windy

Allemaal bedankt voor de antwoorden. Het kan dus niet met de bestaande hardware.

Het Wifi-netwerk aan boord zal niet zo sterk zijn dat ze dat ze dat op het startschip kunnen ontvangen gedurende de hele wedstrijd. Dus naast de genoemde hardware zal je altijd iets extra's nodig hebben.

Misschien is er een app te vinden die iets vergelijkbaars doet als de SignalK-plugins die ik noemde: NMEA inlezen via het lokale Wifi en die data publiceren naar een website.

Telefoons met internetverbinding zijn er voldoende aan boord neem ik aan.

Menno schreef :
Voor de ontvangende kant zul je altijd port forwarding moeten instellen.
Dat kan niet op een telefoon, dus een router aan internet is onvermijdelijk.

Vaart er in Lelystad niemand met SPD aan boord mee?

Hoe gaaf zou het zijn om die data van meerdere schepen, al dan niet met een RELAY naar participerende walstarions, in een open netwerk te delen, voor wetenschappelijke doeleinden, callibratie van windmodellen en wie weet een extra “layer” van waarnemingen op de plotter aan boord? (Ware wind, gecorrigeerd op de ware koers?)

Het vermijdt ook het moeizame water aflezen. Je kijkt gewoon welk schip de gunstige wind heeft.

3Noreen schreef :
Dat doen we al (bij de 24uurs) via AIS. Daar kan je goed zien wie hard gaat en dus wind heeft.

<offtopic, deleted>

Baasklusje schreef :
Dan ga je uit van een thuisverbinding aan de ontvangende kant. Met PWSweather.com of windy.com draait er al een openbare webserver. Dan heb je geen gezeur met portforwarding.

Waar je wel op moet letten is de routing als je op een apparaat zowel op de boord wifi als op internet zit. De boord-wifi mag dan geen gateway hebben, zodat het duidelijk is dat uitgaand verkeer via het mobiele internet moet.

Menno schreef :
Zeker, maar PWS wil denk ik alleen data ontvangen van diverse merken weerstations.
Over zelf iets opsturen staat niets op de site, behalve dat je hun support kan mailen.
Ook houden ze niet zo van zich verplaatsende weerstations (boten).

Bij windy kan ik zo gauw niets vinden.

Een ideetje voor Meteo Studio?
Een kaart met de wind die door allerlei boten wordt gemeld?
Hoeft je alleen een UDP-berichtje met lat, lon en geowind@kts te verwerken

Die lat/lon stop ik er zo in!

Ik ga een app zoeken die de winddata logt voor de mobiel. Is dat er niet laat ik het varen.

boarderbas schreef :
Vroeger kon de nke app dat. Misschien nog steeds.

boarderbas schreef :
Zou met een UDPviewer moeten kunnen.
Moeten de wifizender (met NMEA) en de telefoon wel in hetzelfde wifinetwerk zitten. (van een router of mux)
