Onderwerp: Verdorrie, 3 kleuren toplicht defect?

Als ik een Aqua Signal monteer blokt deze ook de windvaan en vice versa.
De NASA lamp zit op een beugel en schijnt boven de windvaan uit.
Op de een of andere manier moet er dus een andere beugel komen die zorgt dat een grotere lamp zoals de AS vrij kan schijnen.
Ik ben bang dat door de windvang van beugel en toch vrij grote AS lamp wel forse trillingen kunnen ontstaan. In ieder geval neem ik m zonder ankerlicht.


Gepost met de officiële Zeilersforum-app

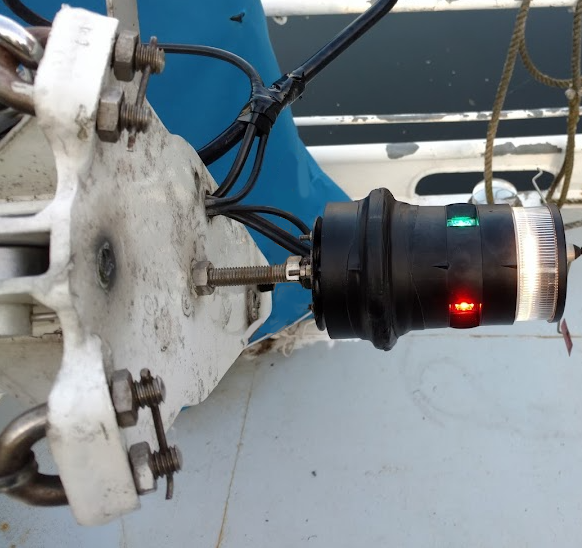

Bij mij staat de AS op een voetje op een stukje M12 draadeind waardoor hij wat hoger staat dan de windmeter en het dikkere deel van de marifoon antennne. De windvaan achter de lamp staat net uit het midden:

Met dat draadeind is ie ook nog te stellen. Beetje loctide op de moeren en het zit nu al 7 jaar op zijn plek. Dat voetje was ooit al gemaakt voor een gloei-AS lamp en de nieuwere LED paste daar mooi op.

Voorheen had ik Nasa LED en Aqua Signal gloei als back-up. Nu vetrouw ik Aqua Signal LED alleen wel.

Klopt het dat de navigatieverlichting uitgaat als het ankerlicht wordt aangezet?

Surfer schreef :
Bij Aqua Signal niet
Ze kunnen beide tegelijk aan

Dat hangt er vanaf. Bij mij zijn er maar drie draadjes getrokken in de mast en is er een schakelaar die of het ankelricht of het driekleurenlicht aanzet

Surfer schreef :
Ik heb mijn navigativerlichting met een draai-keuzeschakelaar zo uitgevoerd dat ik nooit een "illegale" combinatie kan voeren.
1 = navigatie onder
2 = navigatie onder + toplicht (stoomlicht, niet de driekleur! )
3 = driekleur
4 = ankerlicht

mijn toplicht staat op een houten mast en is aangesloten met 3 draden. als ik de aarde bij het bedieningspaneel loskoppel blijft de lamp branden. Er brand bij het inschakelen 1 lamp. nooit 2 tegelijk.
ik heb niet het idee dat de lampen op een illegale manier aarde krijgen. De boot is een stalen platbodem en de aarde is op de romp aangesloten. Het is voor mij een raadsel hoe dat kan.

Dan is de stekker op het dek ook aan aarde gezet denk ik.
Dan heb je maar 2x plus nodig

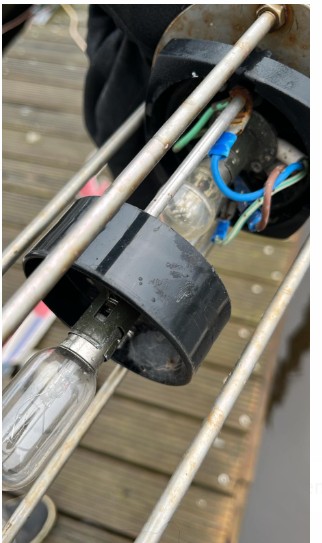

We hebben de mast even gestreken. Er is geen aarde mogelijk via de de aansluiting door het dek. En voor de rest zit er niets in de mast wat aarde kan maken met de romp. Zit er misschien een schakelautomaat in het toplicht. Ik zie 1 extra draadje onder de fittingen van de lamp.

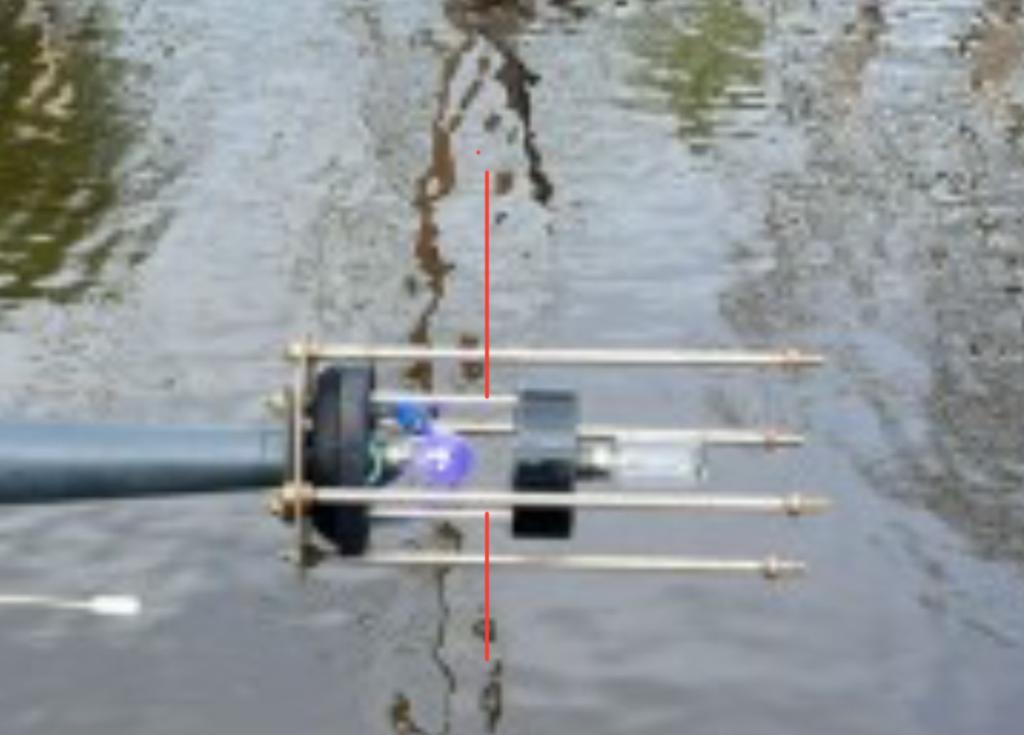

Deze twee aluminium(?) staafjes zijn de geleiders voor de bovenste lamp. Als het goed is, is dat de driekleur, aan het type bulb te zien.



Één daarvan zal gemeenschappelijk moeten zijn met de onderste fitting, de tweede zal apart gevoed moeten worden. Een derde ader voedt dan alleen een pool van de onderste (ankerlicht) bulb.

Goed draadjes volgen dus. Er zit geen schakelelectronica in (voor zover ik kan zien en ook niet logisch zou zijn met 3 aders).

Ik vind de klemschoentjes er droog en niet zo fris uitzien. Ik zou ze even goed los/vast bewegen en evt de lipjes met een fijn schuurpapiertje schoonmaken. Dan bagaan of de schoentjes nog goed klemmen. Ook de polen in de fittings controleren op corrosie en veerdruk. Dan alles goed in het vet (zuurvrije vaseline of silliconenvet) zetten.

Dan beneden de 3 aders volgen. Één moet gemeenschappelijk zijn, een voor anker en de andere voor de driekleur. Met de lampjes verwijderd mag er geen verbinding zijn tussen welk van deze aders dan ook…
