Onderwerp: wegklapbare midden bolder monteren

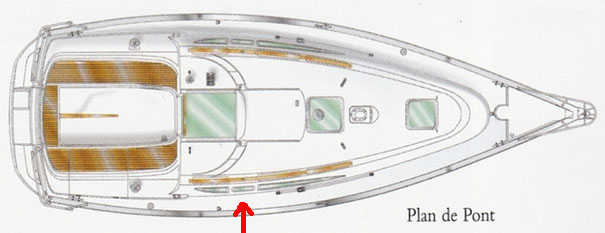

Ik zou zeggen hier ongeveer zie pijl. En misschien nog wel iets meer naar achteren.
Heb je geen voetrail waar je een lijn aan kunt vast maken?
Dan kan je gewoon eerst proberen welk punt goed werkt.
Je kan dan kijken of je de punt van de boot door middel van je roer naar de kant toe en van de kant af kan sturen wanneer je met deze lijn aanlegt.

Bram6 schreef :
Precies. Op veel moderne jachten (ook onze Dufour) staat de middenkikker verder naar voren, en kun je met tegenroer de balans niet goed herstellen. Op de door jou ingetekende plek heb je overigens wel last van de scepter er vlak achter. Die krijgt bij een wat langere spring heel wat te verduren. Dat is naar mijn idee ook de reden waarom de middenkikker af werf vaak verder naar voren wordt gemonteerd, midden tussen twee scepters.

Experimenteren met verschillende plekken is een goed idee, maar franse AWB's hebben tegenwoordig vaak houten voetlijsten waar je geen blokken aan kunt bevestigen.

Hans V schreef :
Ik zal moeten gokken, want mijn boot ligt al op het droge. bovendien is er wel een voetrail, maar zonder gaten. ik zal kijken of een plaats tussen het einde van de genuarail en de scepter nabij de pijl uitkomt.

so32i schreef :
so32i: ik heb de plafondplaten inmiddels los. ik kan de kikkers iets verder naar achteren plaatsen dan jij hebt gedaan. wel valt het me op dat de flens van de romp vrij smal is waardoor er weinig ruimte is om de kikker op dezelfde afstand van de voetrail te plaatsen als bij de voor- en achterkikkers. de werf heeft ter plaatse van die voor- en achterkikkers de flens plaatselijk breder gemaakt.

hoe heb jij dat gedaan?

quote]so32i: ik heb de plafondplaten inmiddels los. ik kan de kikkers iets verder naar achteren plaatsen dan jij hebt gedaan. wel valt het me op dat de flens van de romp vrij smal is waardoor er weinig ruimte is om de kikker op dezelfde afstand van de voetrail te plaatsen als bij de voor- en achterkikkers. de werf heeft ter plaatse van die voor- en achterkikkers de flens plaatselijk breder gemaakt.

hoe heb jij dat gedaan?[/quote]

De flens is idd vrij smal. Ik heb de kikkers zo ver mogelijk tegen de voetrail gezet. Ik weet eerlijk gezegt niet meer hoe ik precies uit kwam met de bouten. Ik meen van wel volledig door de flens. Ik heb hier helaas geen foto's van gemaakt. Ik herinner me wel dat het een heel gepuzzel was om rekening te houden te houden met de schoeven en bouten die al door de flens zitten.

so32i schreef :
De flens is idd vrij smal. Ik heb de kikkers zo ver mogelijk tegen de voetrail gezet. Ik weet eerlijk gezegt niet meer hoe ik precies uit kwam met de bouten. Ik meen van wel volledig door de flens. Ik heb hier helaas geen foto's van gemaakt. Ik herinner me wel dat het een heel gepuzzel was om rekening te houden te houden met de schoeven en bouten die al door de flens zitten.[/quote]

so32i: zie bijgaande foto



het draadeind met moer op de foto is de bevestiging van de scepterpot. ik wil de bolder daar links van monteren, met voldoende afstand tot die scepterpot. de flens loopt die kant uit door zoals op de foto. wat opvalt is dat er links en rechts van de bevestiging van de scepterpot een schuine rand loopt. het is mij niet duidelijk wat de functie daarvan is. het lijkt er op dat de voetrail daarin geschroefd is, maar naast de bevestiging van de scepterpot is ook een zelftapper van de voetrail te zien. wellicht is die schuine rand ter versterking van de romp dek verbinding. als ik de kikker op de rand van de flens monteer lijk ik nog net naast de voetrail uit te komen. te dicht bij de voetrail lijkt me niet fijn.

heb jij onderdeks carrosserieringen of een contraplaat aangebracht? Jeanneau heeft origineel contraplaten onder de kikkers gemonteerd.

Met carrosserieringen is het al heel sterk, maar een RVS plaatje van een paar mm dik met twee gaten er in en wat Sikaflex tussen plaat en laminaat maakt het helemaal bom-proof. Je wilt gewoon dat die kikker muurvast zit onder alle omstandigheden. Je hebt nu de kans om het gewoon zo goed mogelijk te doen.

Precies het moet gewoon erg sterk zijn!

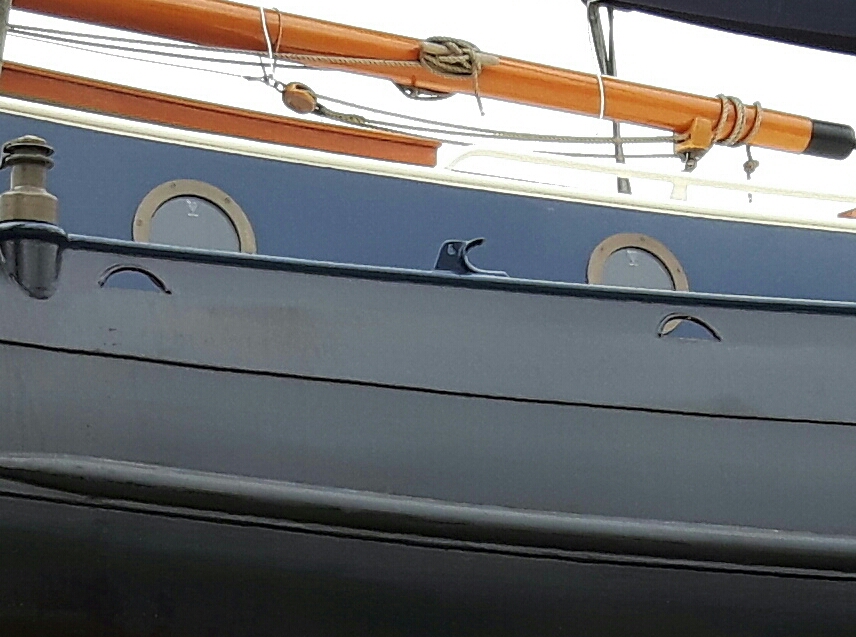

Op de Staverse jol hebben wij aan beide zijden een middenhaak op het potdeksel gecombineerd met een putting voor de bakstag.
Deze zit juist achter het midden zodat de jol dan vrijwel altijd netjes tegen de steiger of sluiswand komt te liggen.
Werkt echt geweldig en heeft als groot voordeel dat je de achterlandvast er zo kan afslingeren.
Het oog van de achterlandvast dan zit dan al op de kikker in de kuip.
Zijn wel stevige haakjes van 30 mm halfrond.

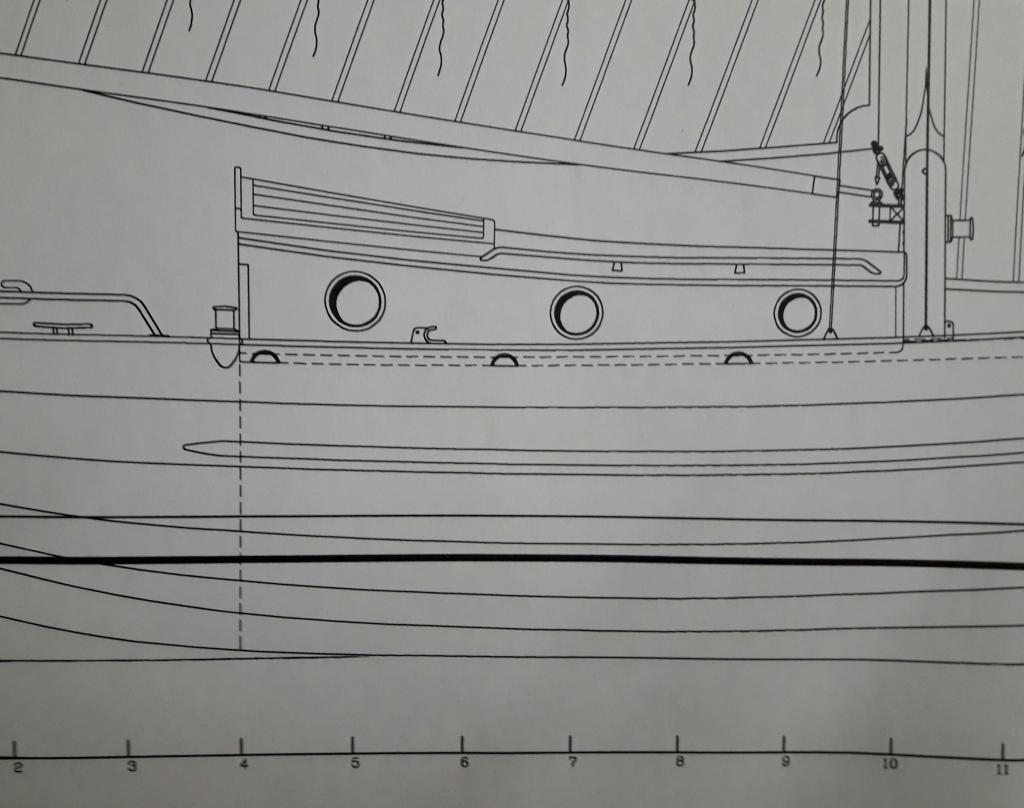

Op de bouwtekening zie ik dat de middenbolder/haak duidelijk een stuk meer achter het midden te zitten dan ik eerst dacht.
Spant 8 is het midden van de romplengte, de haak zit tussen spant 5 en 6.

Blijkbaar door ervaring de beste plek.
