Onderwerp: MF/HF SSB ontvangstantenne

MF/HF SSB ontvangstantenne 27 dec 2017 10:21 #902248

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32377
syGabber schreef :
OK het wordt dus een 1:9 balune voor de knutselaars zie:
www3.pe1don.nl/index.php/zelfb...-rf-impedantie-trafo
home.kpn.nl/fbakelaar/ringkernen.htm

maar de onderdelen komen in de buurt van de kant en klaar koop prijs lijkt het:
kernen circa 15,-
PVC doosje circa 7,50
draadjes 2,--
pluggen/rvs moeren 4,50 (kan zonder)

maar of je dan hetzelfde hebt ??

Buiten de lol van het zelf knutselen hoef hij er alleen maar mee te ontvangen. maar hoe meet je of je goed gewikkeld hebt als niet radioneut?
Ongevraagd advizeur
Laatst bewerkt: 27 dec 2017 10:21 door Calidris.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 27 dec 2017 11:16 #902265

  • syGabber
  • syGabber's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 449
@noorderzon: ik zag dat er prijzen van 45-65 euro werden genoemd voor een magnetic balune

en het type wat jij noemde
www.nooelec.com/store/balun-one-nine.html voor $ 10,- zonder waterdichte behuizing.

@ WadnWind: hoe meet je ? tja dat blijft lastig, maar de lol van zelf knutselen maakt veel goed ;)
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 27 dec 2017 12:01 #902273

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32377
syGabber schreef :
@noorderzon: ik zag dat er prijzen van 45-65 euro werden genoemd voor een magnetic balune

en het type wat jij noemde
www.nooelec.com/store/balun-one-nine.html voor $ 10,- zonder waterdichte behuizing.

@ WadnWind: hoe meet je ? tja dat blijft lastig, maar de lol van zelf knutselen maakt veel goed ;)

Met een antenneanalyser of een Vector-Netwerk-Analyser (VNA).
Je hangt gewoon een Ohmse weerstand aan de antennezijde van 450 Ohm en kijkt of aan de coax kant iets van 50 Ohm te meten is.

Dat zelf wikkelen kan al snel fout gaan, afgezien dat erg lastig kan vaststellen of je het juiste ferriet materiaal in huis hebt. Voor $10 kopen is dus wel zo makkelijk.

Daarbij komt ook dat wij ze niet meer verkopen omdat er geen enkele vraag meer naar is. Als het tij verloopt, verzet men de bakens.....
Ongevraagd advizeur
Laatst bewerkt: 27 dec 2017 12:03 door Calidris.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 30 dec 2017 16:20 #903036

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32377
@ Gabber

Noorderzon heeft dit gevonden:
transverters-store.com/whippcb.htm

Dat is dus de MiniWhip en voor géén geld!
Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 30 dec 2017 17:26 #903052

  • Zeilvis
  • Zeilvis's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1386
Bedankt voor de tip! Hij is besteld :)
Op mijn verzoek is mijn forumnaam veranderd van Zeilzin naar Zeilvis. Hierin zijn zeilen en duiken verbonden. Groeten uit Delfzijl, Evert
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 30 dec 2017 17:57 #903064

Hier ook besteld! ;)

@Wadnwind, begreep ik van je uit een ander draadje dat zo'n 'Wip-ding', zoals deze in de link, ook goed zou zijn voor de navtex?? Ik heb namelijk ook maar slecht Navtex ontvangst (hier thuis, dat wel). Wellicht dat ik er daar dan ook eentje voor koop...
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 11:35 #906105

WADnWIND schreef :
@ Gabber

Noorderzon heeft dit gevonden:
transverters-store.com/whippcb.htm

Dat is dus de MiniWhip en voor géén geld!

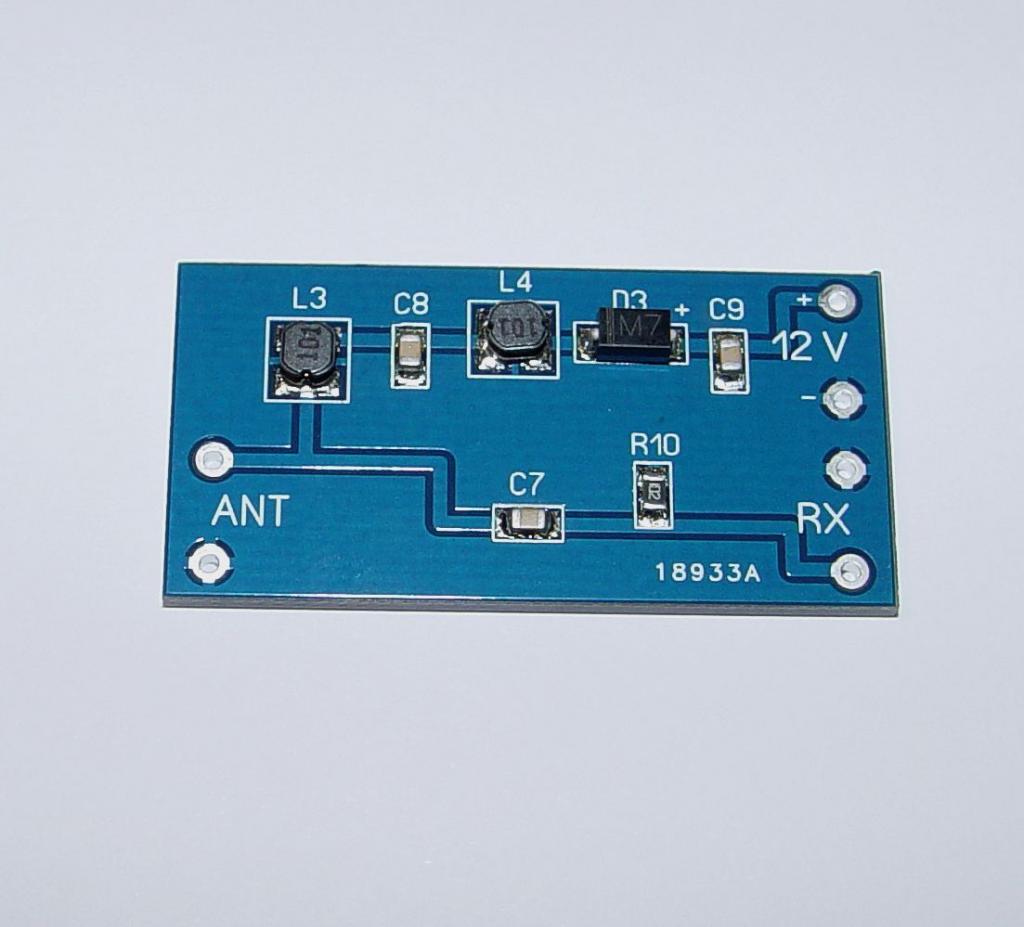

Heb het ding binnen. Maar wat ik me afvraag is hoe ik moet omgaan met de coaxkabel mantel ter plaatse van de voeding van de antenne. Dit is de voedings PCB waarop alleen de kern van de coaxkabel wordt aangesloten. Mijn gevoel zegt dat, aangezien de ommanteling hier onderbroken wordt, de kans op storing vergroot.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 12:17 #906114

Coax naar radio Kern op RX, vermoed ik? Dan de mantel op het eilandje er boven.

coax naar antenne: kern op antenne, mantel op het eilandje er onder.
Op die manier is de mantel weer doorverbonden.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Laatst bewerkt: 10 jan 2018 12:20 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 13:03 #906131

  • MvN
  • MvN's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 756
WADnWIND schreef :
Principieel is een passieve antenne het beste. Een achterstag dus.
Als je die draad/statg antenne dan nog kan aanpassen met een antennetransformator is dat natuurlijk nóg beter.

Alleen is g=het getoonde type van SVB een mechanisc slap aftreksel zo te zien, in ieder geval niet weerbestendig met een alu huisje, messing chassisdeel en plastic dopjes. beetje mickey mouse
Goed in de zelfvulcaniserende tape zetten dus.
Elektrisch zal het wel werken, er zit altijd een hoogfrequent transformator in van 1:9. Niet meer en niet minder. Met een beetje knutsel rond de 15-25 eu.

Maar nóg belangtijker is de aarde, zonder goede aarde geen goede ontvangst!!!!!!!

Helaas is die Lowe 350 als ontvanger uitstekend maar mist de computer besturing, alles op de hand dus. Ik hoop dat je er niet te veel voor betaald hebt.

Destijds in 1998 heb ik verhitte discussie gehad met de fabrikant TenTec. Lowe bestond toen al 5 jaar niet meer.

Off topic

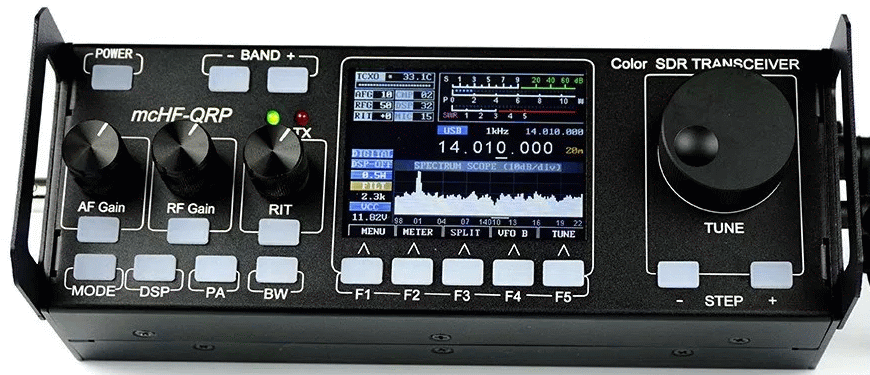

Dit is nu de norm:



Met USB, ingebouwde Telex decoder en geluidskaart etc. teveel om op te noemen.
Ik heb hem nu voor test op de werktafel staan, uitsluitend als ontvanger. Werkelijk perfect! verslaat alles van de laatste 30 jaar.

Aliexpress bestelling of als kit gekocht?
Victoire 1044
Spirit 28
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 13:06 #906132

It Paradyske schreef :
Coax naar radio Kern op RX, vermoed ik? Dan de mantel op het eilandje er boven.

coax naar antenne: kern op antenne, mantel op het eilandje er onder.
Op die manier is de mantel weer doorverbonden.

Maar ik zie op de printplaat geen verbinding tussen de beide genoemde eilandjes? Hoewel ik me haast te zeggen dat ik geen ervaring heb in het interpreteren van printplaatjes.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 13:28 #906140

Alles wat blauw is is kopervlak, die eilandjes hebben elk 4 kleine spoortjes naar dat kopervlak.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 13:39 #906145

Noorderzon schreef :
WADnWIND schreef :
@ Gabber

Noorderzon heeft dit gevonden:
transverters-store.com/whippcb.htm

Dat is dus de MiniWhip en voor géén geld!

Heb het ding binnen. Maar wat ik me afvraag is hoe ik moet omgaan met de coaxkabel mantel ter plaatse van de voeding van de antenne. Dit is de voedings PCB waarop alleen de kern van de coaxkabel wordt aangesloten. Mijn gevoel zegt dat, aangezien de ommanteling hier onderbroken wordt, de kans op storing vergroot.


Huh?? nee toch je sluit de kern aan op de bovenste van (antenna) van de pcb

het gaatje eronder en vast zit aan het grote vlak is de massa noem het hoe je wil
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Laatst bewerkt: 10 jan 2018 13:40 door AccountVerwijderd4.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 16:01 #906181

Jeroen-pion schreef :
Huh?? nee toch je sluit de kern aan op de bovenste van (antenna) van de pcb

het gaatje eronder en vast zit aan het grote vlak is de massa noem het hoe je wil

...en de 0V uit de voeding is óók verbonden met datzelfde vlak. Indien de antenneaansluiting in de ontvanger ook aan diezelfde 0V ligt; geeft dat dan geen aardlussen?
Laatst bewerkt: 10 jan 2018 16:01 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 16:43 #906195

meer dan de 0, min, hoe je het wil noemen hebben de meeste als massa aan boord niet zeker met polyester bootje.

dus geen idee , zal WnW vast en zeker beter weten hoe dat geregeld is in de elektronica, kan zijn dat er ergens een optocoupler zit........ :unsure:
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 18:42 #906234

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32377
Noorderzon schreef :
It Paradyske schreef :
Coax naar radio Kern op RX, vermoed ik? Dan de mantel op het eilandje er boven.

coax naar antenne: kern op antenne, mantel op het eilandje er onder.
Op die manier is de mantel weer doorverbonden.

Maar ik zie op de printplaat geen verbinding tussen de beide genoemde eilandjes? Hoewel ik me haast te zeggen dat ik geen ervaring heb in het interpreteren van printplaatjes.

Ik zit nu 170 mijl noord van Enkhuizen tot zaterdag. Als ik terug ben maak ik wel even een tekening. Ik heb nu alleen m'n tablet, daar zit niet de juiste software op om het ff snel te doen.
Ongevraagd advizeur
Laatst bewerkt: 10 jan 2018 18:44 door Calidris.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 18:49 #906236

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32377
MvN schreef :
WADnWIND schreef :
Principieel is een passieve antenne het beste. Een achterstag dus.
Als je die draad/statg antenne dan nog kan aanpassen met een antennetransformator is dat natuurlijk nóg beter.

Alleen is g=het getoonde type van SVB een mechanisc slap aftreksel zo te zien, in ieder geval niet weerbestendig met een alu huisje, messing chassisdeel en plastic dopjes. beetje mickey mouse
Goed in de zelfvulcaniserende tape zetten dus.
Elektrisch zal het wel werken, er zit altijd een hoogfrequent transformator in van 1:9. Niet meer en niet minder. Met een beetje knutsel rond de 15-25 eu.

Maar nóg belangtijker is de aarde, zonder goede aarde geen goede ontvangst!!!!!!!

Helaas is die Lowe 350 als ontvanger uitstekend maar mist de computer besturing, alles op de hand dus. Ik hoop dat je er niet te veel voor betaald hebt.

Destijds in 1998 heb ik verhitte discussie gehad met de fabrikant TenTec. Lowe bestond toen al 5 jaar niet meer.

Off topic
Dit is nu de norm:



Met USB, ingebouwde Telex decoder en geluidskaart etc. teveel om op te noemen.
Ik heb hem nu voor test op de werktafel staan, uitsluitend als ontvanger. Werkelijk perfect! verslaat alles van de laatste 30 jaar.

Aliexpress bestelling of als kit gekocht?

Begonnen als kit, dat koste teveel tijd. Toen maar gekocht en vervolgens toch nog geheel afgeregeld en updates gedaan, bootloader, firmware etc.
De ontvanger is werkelijk perfect! Over de zender heb ik twijfels.
Feilloos met Meteoscan-3, seatty etc.
Mechanisch ook uitstekend en solide.
Ongevraagd advizeur
Laatst bewerkt: 10 jan 2018 18:50 door Calidris.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 19:52 #906251

  • egenolf
  • egenolf's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 246
Hallo,

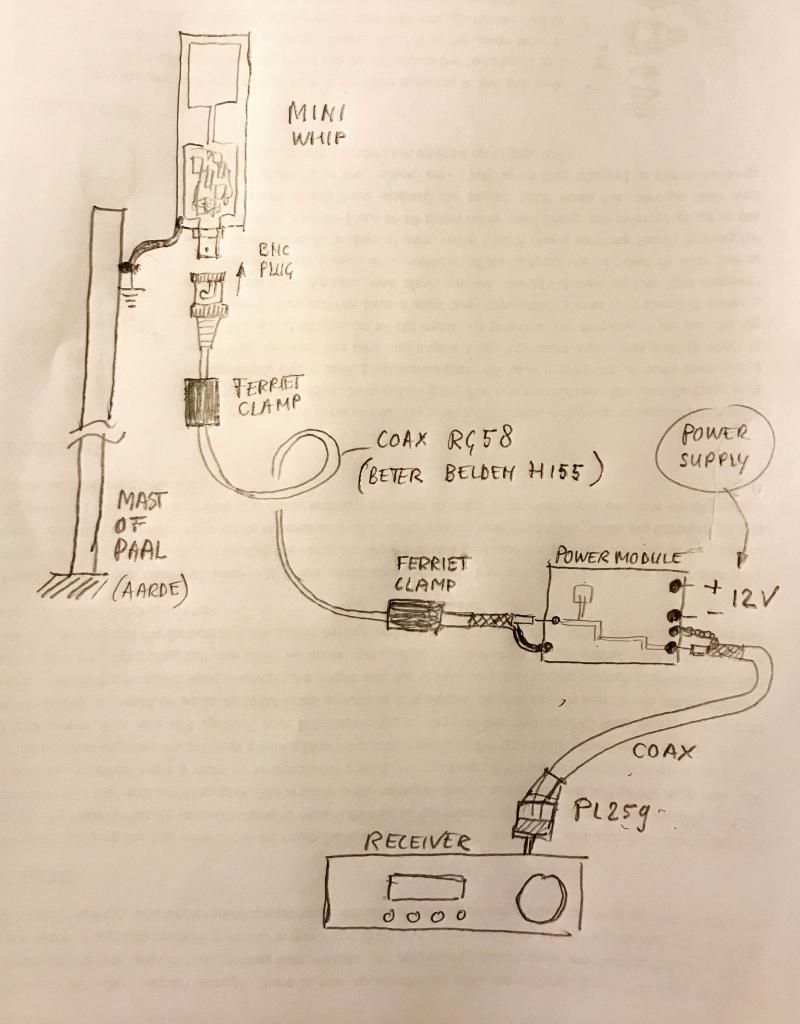

WadnWind zit offshore, dus heb ik even een schetsje gemaakt zoals het volgens mij zou moeten.
Ferrietclamps er omheen. Goede aarding aan een metalen mast of paal bovenin.
Als de aarde van de paal ook aan het metalen schip zit moet je even uitkijken voor groundloops
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 20:19 #906258

Egenolf, bedankt zeg, ook voor de moeite van de tekening maken. Ziet er helder uit.

Over die ground loop: ik heb mijn stalen bootje niet als massa/aarde, maar steeds een plus en min kabel voor alles. De motor is in zijn geheel echter wel een massa blok. Dat zou dan waarschijnlijk toch een ground loop tot gevolg hebben. Is dat nog op een andere manier te voorkomen?
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 10 jan 2018 20:22 #906260

WADnWIND schreef :
Noorderzon schreef :
It Paradyske schreef :
Coax naar radio Kern op RX, vermoed ik? Dan de mantel op het eilandje er boven.

coax naar antenne: kern op antenne, mantel op het eilandje er onder.
Op die manier is de mantel weer doorverbonden.

Maar ik zie op de printplaat geen verbinding tussen de beide genoemde eilandjes? Hoewel ik me haast te zeggen dat ik geen ervaring heb in het interpreteren van printplaatjes.

Ik zit nu 170 mijl noord van Enkhuizen tot zaterdag. Als ik terug ben maak ik wel even een tekening. Ik heb nu alleen m'n tablet, daar zit niet de juiste software op om het ff snel te doen.

Bedankt!
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 11 jan 2018 19:28 #906606

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32377
Mooie schets, Egenolf!

Ik moet even wat accenten geven bij de tekening van Egenolf!

De aarding onder aan de antenne is van groot belang! Als die niet kan plaatsvinden, zoals op een polyester schip, moet de ferrietklem direct onder de antenne weggelaten worden. De mantel van de coaxkabel dient dan als "evenwichts" aarde voor de antenne.
Onder de term "miniwhip + PAØRDT" is veel ervarings informatie te vinden.

I.v.m. slecht zicht en mist is het maar de vraag of ik morgen terug vlieg.
Ongevraagd advizeur
Laatst bewerkt: 11 jan 2018 19:30 door Calidris.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 12 jan 2018 20:33 #906927

  • egenolf
  • egenolf's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 246
Noorderzon:
Als je de motor niet expliciet massavrij hebt gemaakt dan zit de min dus aan je stalen schip. Daar is op zich niets mis mee. Bij ons aluminium schip is dat ook zo, en ik heb geen problemen met corrosie. Overigens ij alle auto's is dat ook zo.... Je moet er dan wel zeker van zijn dat die verbinding met aarde op slechts op één punt plaatsvindt (bij de motor dus) en niet ook nog op allerlei andere plaatsen zodat de romp onbedoeld als geleider wordt gebruikt en er toch misschien lekstromen gaan optreden. Een oplossing kan zijn een z.g. lekstroomscheider (condensatoren) voor al die andere plaatsen maar die wordt in de praktijk alleen gebruikt bij de tuner van SSB zenders.
Bij een stalen schip is de kans op storing sowieso al kleiner, (faraday) als je tenminste de antenne goed vrijstaand ergens achterop een paal hebt staan.
Alleen ingelogde leden kunnen reageren.

MF/HF SSB ontvangstantenne 15 jan 2018 13:33 #907797

Bedankt voor je toelichting. Zoals jij het omschrijft zal het ook bij mij niet tot problemen leiden.
