Onderwerp: helmstok "fixeren"

Watermaat schreef :
Dat lijkt mij inderdaad de meest voor de hand liggende...

Heb je de scharnierbout al wat strakker gezet? Zorgen dat ie met veel wrijving net iets kan bewegen. Kan iedere roerganger hem op eigen hoogte zetten. Werkt perfect.

bertilbeumer schreef : nee, dat werkt niet. Is al een paar keer genoemd
It Paradyske schreef : dat heb ik nu ja. Het werkt niet: voor de AP moet hij op een vast hoogte staan.

Ik denk dat ik het best af ben met helmstokbeslag dat bij elkaar hoort. Maar dan moet dit er eerst af...

Als je die beugel toepast die ik heb geschetst kun je daar een korte arm aan bevestigen voor je automaat.
Dan kun je, als die in gebruik is, behoorlijk wat leefruimte in de kuip winnen.
Die arm kun je afneembaar of (ook) opklapbaar maken om de ruimte in de kuip maximaal vrij te hebben als je in de haven ligt.

Maar er is nog een oplossing.
Neem een ring (stukje buis) die precies rond die bout past. Het dwarsschot in het helmstokbeslag zal hier tegenaan komen. Met de lengte van het stukje buis kun je exact de hoogte van je helmstok instellen.
Definitief met wat kit vastzetten.

De borgbout voor de roerkoning vervangen voor een langere bout met dubbele moer.
Zodat de dubbele moer het helmstok beslag borgt en de zes kante kop verder uitsteekt en de de helmstok opvangt.
De onderkant van de helmstok maak je een rvs plaatje voor bescherming en/of eventueel een verdikking.
In de plaat kan nog een moer met een stelbout voor hoogte verstelling.

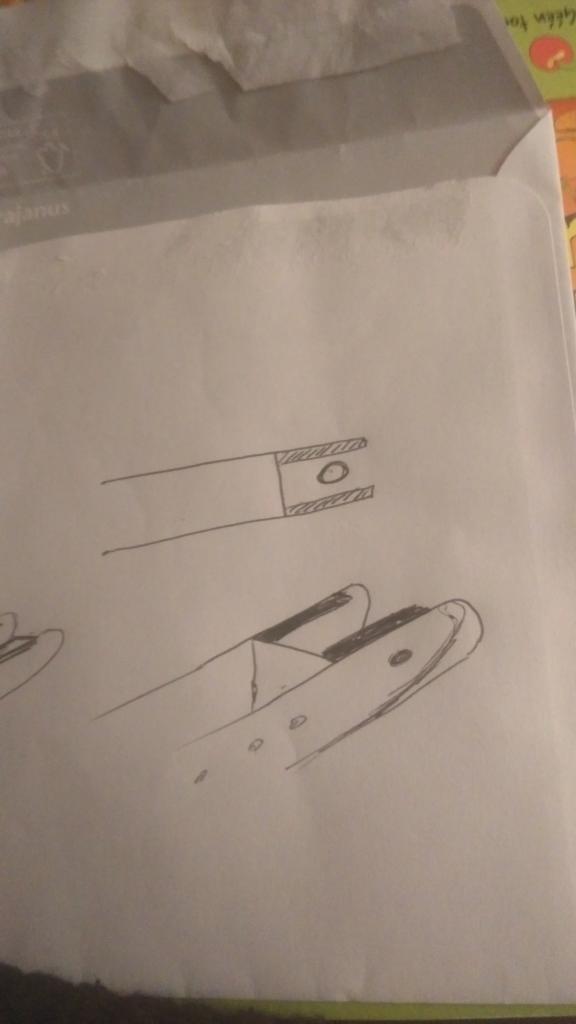

Aan weers zijden van de grotemoer bovenop op de lange lippen van je helmstok beslag een smal stukje rvs lassen. Je helmstok kun je dan gewoon naar boven wegklappen en naar beneden zakken doet ie niet meer. Als je stukjes rvs neemt die even dik zijn als de lippen is dat vast wel sterk genoeg.
Ik zal zo even een tekening maken.

Zo...

dank heren! ja ^zoiets zal het moeten worden.
Ik ga even onderzoeken wat ik voor gebruikt helmstokbeslag kwijt ben...

FKZ schreef :
Ik heb een vergelijkbare constructie voor de helmstok. Ook ik wilde dat de onderste positie gefixeerd was om de juist hoogte voor de automaat te hebben.

Opgelost door een houten (kunststof kan ook, net wat je hebt liggen) wigje in het beslag te lijmen dat in de juiste positie tegen de kop van de bout aan loopt. Werkt al jaren prima en maak je binnen vijf minuten.

Je kan ook een kapje als dit op de bout zetten. Als je geluk hebt komt de maat goed uit anders moet je er wat af schuren.

www.gamma.nl/assortiment/gamma...rt-8-stuks/p/B457908

keeszeiler schreef :
Wilde mijn post net aanvullen met hetzelfde idee, je bent me net voor.
Maar ik heb er nog één n.l: een punt op de boutkop lassen en deze net zolang afslijpen tot de helmstok op de gewenste hoogte staat.

Zo! Als TS er nu nog niet uitkomt weet ik het meer.

Zeekraal,

Nee, dat wordt niets. De bout zit op dezelfde hoogte als het scharnierpunt! Al eerder vermeld. De bout vormt daardoor geen aanslag.

Vr.groet, peter

Je kan ook een hoek profiel aan die bout monteren dan valt je helmstok daar op

Petervdw schreef :
Inderdaad, je hebt gelijk. Dan is een (brede) ring beter. Gelukkig blijven er nog genoeg oplossingen over.

Petervdw schreef :
Zie ik toch een beetje anders
A. Helmstok op gewenste hoogte zetten
B. Houten wig tussen beslag en bout tikken
C. Wig vast lijmen op beslag
D. Hout dat uitsteekt weghalen (beitel/schuurpapier)

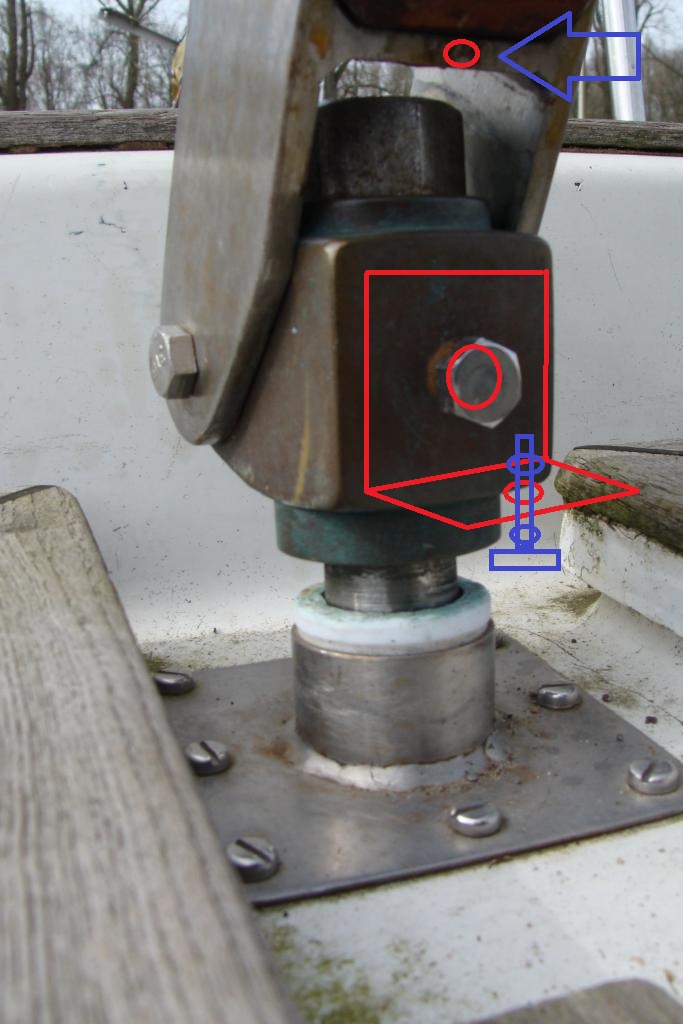

zoiets dan een L profieltje 2 gaten boren, vanstbouten op de bestaande bout op de roerkoning.

Blauw is een boutje met 2 moeren, om de hoogte te kunnen instellen naar gewenste hoogte.

als je de bout in de schets nog zou omdraaien, heeft de bout kop wat meer oppervlak op het metaal van de helmstok

Jeroen-pion schreef :
dank voor het schetsen

dankjulliewel!
Deze optie is al een paar maal besproken.

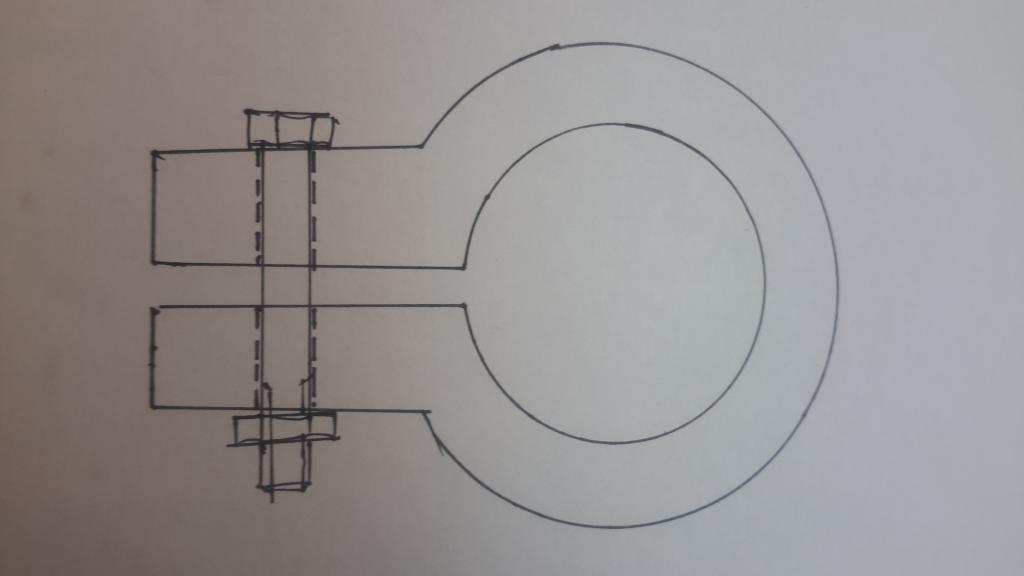

De onderkant van die "kop" is rond. Waarom niet een passende en klemmende (middels een bout) dikke ring daarop laten frezen? De helmstok kan dan op de uit stekende rand rusten.

Ter illustratie.

Sloe Gin schreef :
Ook deze is al een keer voorbij gekomen en geeft net als die andere de mogelijkheid een stuurarm voor de automaat te bevestigen zodat de helmstok omhoog gezet kan worden tijdens het varen.

Ja maar de vraag was dan ook : Waarom niet een passende en klemmende (middels een bout) dikke ring daarop laten frezen?

Oplossing nummer zoveel. Nog niet vermeld (dacht ik). Eenvoudigste tot nu toe, te maken uit een simpel stukje plaat en met geen ander gereedschap dan een ijzerzaag en een (hand) boormachine.
Simpel aan borgbout hangen. Hoeft niet eens vast te zitten.

zeekraal schreef : goeie! variatie op het L-profieltje

Is dat nu nog niet opgelost onder tussen

Jeroen-pion schreef :
Nee het moet natuurlijk wel eerst Jeroen proof zijn natuurlijk

zeekraal schreef :
It Paradyske weer bezig geweest?
