Onderwerp: bevestiging zonnepaneel op hekstoel

@ Saeftinghe:

Dat kan ik even niet visualiseren...
Heb je daar een plaatje van?

ReinierZeilt schreef :
Daar was ik ook al bang voor.

XanderB schreef :
63 x 55 cm.

Busje,

Ik kan zo vlug geen foto vinden.
Maar het is heel eenvoudig.

Die klemmen bestaan in twee maten, voor pijp van 22 tot 25mm een 25 tot 30mm

Op 25 mm pijp kun je beide gebruiken.

Even proberen of ik het kan visualisr«eren.
Je zet twee klemmen op iedere pijp, de horizontale en de verticale. op hart afstand van de boutgaatjes twee bij elkaar.

Wanneer je dan die beide pijpen met de klem naast elkaar houdt, in de gewenste positie dan kun je een langere bout (of een draadeindje) door ale vier de gaatjes van beide klemmen steken, vastzetten en de pijpen zitten aan elkaar. Dit vooe beide preekstoel pijpen. je hebt dus 8 klemmen nodig voor twee bevetigingspunten.
Zet de twee klemmen op de hekstoel eerst vast, dat monteert makkelijk en je kunt verschillende wrijving geven voor elke pijp.

Zijn de preekstoelpijpen niet recht boven elkaar dan kun je de verticaal op één klem binnen- en op de andere binnen de hekstoel monteren, net hoe het beter uitkomt.

De paneel pijp één bocht van 90º er in, de verticaal naast het paneel, dan kan het paneel om die as draaien zodat het, naar wens, binnen-, naast. of achter de boot komt.
Is handig voor naast een muur of in de box vastmaken.

Ah, ik dank dat ik begrijp wat jij bedoelt.
Ik dacht eerst dat je de klemmen van Hurley Ruud bedoelde, maar jij bedoelt volgens mij de klemmen die AdB ook op zijn paneel heeft.
Deze dus: railing connector
Dat is inderdaad een mooie oplossing.
Dan moet ik alleen nog even een pijp laten buigen.
Dank voor je tip!

Busje komt zo schreef :
Wat ik gedaan heb, is de talamex klemmen voorzien van 2 lagen krimpkous
zodat de reling niet beschadigd.
Eén helft van de witte buisklemmen opgeboord naar 6,5 mm en over de Talamex
klem geschoven. Vervolgens het meegleverde Talamex plaatje als laatste over
de klem geschoven met M6 ringen en moeren. Aandraaien sleutel 10 en het ging
geen kant meer op. ook niet bij sterke wind.

A

Niet op een paal maar rechtstreeks op de hekstoel.

Stevige bevestiging. Eenvoudig kantelbaar (richtbaar) met één hand, zodat je dat in de praktijk ook echt doet. In enkele minuten te verwijderen of aan te brengen. NOA profielen zijn niet goedkoop maar werken bij ons uitstekend en beschadigen de hekstoel niet.

Hans V schreef :
Ziet er mooi uit. De link naar de tweeaderige neopreenkabel werkt nog wel maar de rest helaas niet meer.

MrAndyvanduinen schreef :
De NOA beugels die wij gebruiken zijn deze.

In Nederland worden ze onder andere verkocht door Kniest, Dekker en de Stroomwinkel.

Inderdaad; niet goedkoop maar prachtig spul!

Is inderdaad ook een mooie oplossing, maar ik wil hem liever over twee assen draaibaar hebben.

Hoi omega,

Waar kopen je de spullen die jij gebruikt hebt? Ziet er erg mooi uit namelijk.

Vriendelijke groet,

Floris

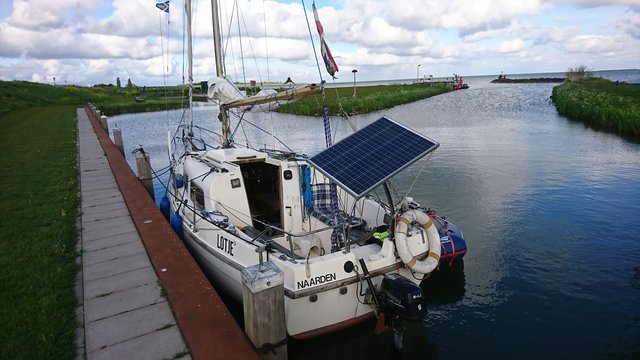

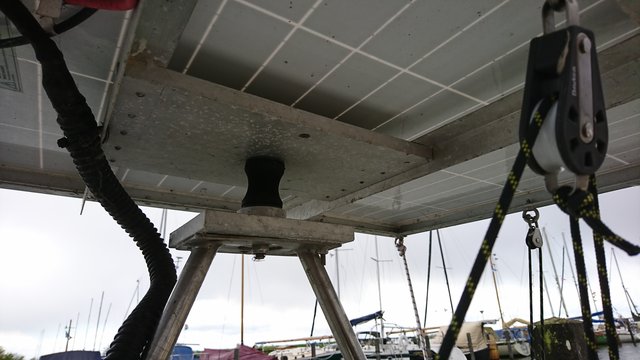

Bij mij zit het 100watt paneel op een surfmast voetje, deze:
www.nalusb.nl/nl/power-joint-boge-m10-m8.html

Alles op een beugel achterop de boot, en prima op de zon te richten.





Ik heb wel met wat aluminium profiel en een dikke (10mm aluminium) plaat de boel wat verstevigd.

Martijn

Floris42 schreef :
Railingklemmen:
www.vlaggenclub.nl/railingklem...%20Shopping%20-%20EU

RVS-buis 316 25 mm:
bootplus.nl/handrailing/24647-...DJLaFPhoCCooQAvD_BwE

Zonnepaneel:
www.kleinezonnepanelen.nl/nl/z...l-5w-210w/g-10000124

RVS T-Stuk:
bootplus.nl/railing-beslag/247...odel-voor_25_mm_buis

Maak er wat moois van

Grt Hans
