Onderwerp: Windgenerator op dcdc converter?

OldBawly,

De Sylentwind lijkt me een goede keus, uit de molen komt 3 fasen AC en de DC regelaar is goed bereikbaar, buiten de molen meen ik.

Het lijkt een veel betere AIR X te zijn. Daar zijn de regelaar IN de molen vaak defect en een nieuwe is peperduur.

De oude, afgedankte AIR Xen heb ik ook zeer stil gekregen, het is gewoon de bladen de juiste hoek geven voor de heersende windsterkte.

De bladhoek heb ik 3º groter gemaakt en ze zijn stil bij de gangbare windsterkte in zuid Portugal.

het aantal bladen naar 6 ipv van 3 geeft bij zwakke wind wat eerder stroomlevering en bij sterkere wind juist een beetje minder vermogen omdat de afstroom van de voorgaande wiek de aanstroom van de wiek erna beinvloed bij hardere wind.

De DC gaat naar meerdere regelaars die parallel geschakeld zijn.

Bij geringe wind via een heel simpel zelfbouw regelaartje waar een zener diode de spanning bepaalt, wordt bij 2 Bf al een beetje geleverd.

Bij meer wind komt pas de MPPT in bedrijf, die 17 Volt moet gehaald worden. Dat heb ik bereikt met NA de gelijkrichter een Spannings verdubbelaar te zetten.

Het werkt alles goed, maar met de gangbare wind in Algarve ( wekenlang Bf 1 ) is de opbrengst toch heel erg bedroevend.

Op de kaartentafel liggen nog twee spoelen gereed waar ik zo nu en dan even de boormachine op zet om te kijken of alles nog werkt.

De stroom voor de boormachine komt uit de accu, dat betekent iets verlies omdat de boormachine iets meer neemt dan ermee geladen wordt, maar het houdt me van de straat.
Dat is ook wat waard, en ik leer ervan.

Een update en een nieuwe vraag.
De SilentWind Pro staat nu enkele maanden op de boot. Ik ben tevreden met het ding want het is automatisch. Bij mijn andere windgeneratoren regelde ik zelf. Mijn zelfgebouwde grote tweeblad had een opbrengst twee tot vier keer groter als de SilentWind, had ik ook verwacht, de opbrengst is kwadratisch met de diameter. Tijdens de zomer is de opbrengst van de zonnepanelen zo groot dat de windgeneratoren slechts stroom maken terwijl ik de lifepo4 accu´s laad of terwijl ik elektrisch kook.
Omdat de windgen op twee meter van de boeg en op de voetreling aan stuurboord staat heb ik helaas wel reeds een klein ongevalletje veroorzaakt. Ik was onze zeil bijboot aan het klaarmaken voor een langere tocht. Elektro motortje en de mast plus lugzeil. Die mast en zeilbundel bewaar ik ook aan stuurboord op de boeg. Ik sta in veel wind en golven in het bokkende bijbootje, houd me met linkerhand vast aan de “grote” boot en steek met rechts de mast in zijn mastvoet. Eerst door het voordekje, dan beneden in een mastvoet. Dan trek ik het bijbootje anderhalve meter naar achter om de zeilbundel te grijpen en te laden. Ik hoor een gek ratelend geluid en zie de mast omkippen. Kon hem nog net grijpen vóór hij het dekje uitbrak. Mast is 3,5 meter lang, een surfplank mast uit stevig glasvezel. Ik zet de mast terug in zijn mastvoet, het wild bokkende bootje had mijn aandacht. Dan hoor ik weer dat ratelende geluid en zie de mast uit de mastvoet gelicht worden. Dan viel mijn oud Belgische Frank, ik had de top van de mast in de wiekwaaier gestoken. Twee keer !
De schade was miniem, een lucifer kopje grote beschadiging aan twee van de drie bladen. Beetje opnetten en de bladen weer perfect op gelijke top afstand met mekaar zetten. Twee bladen waren verschoven, onbalans. Loopt weer als voorheen.

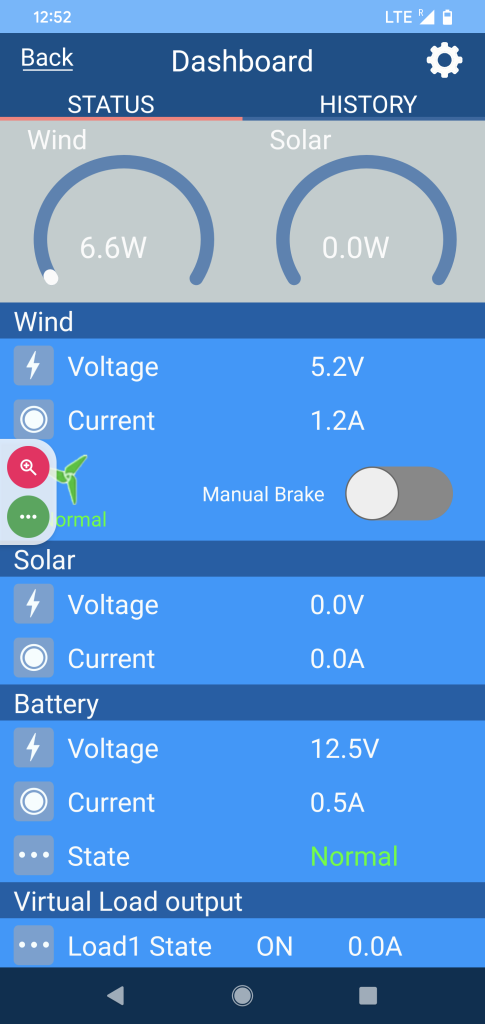

Mijn vraag : de SilentWind maakt energie die dan in de (zeer grote) regelaar omgezet word in 12 volt en meer om te laden. Dus de opgewekte stroom word geboost tot 12 volt. Zie screenshot van de app. Bij wind zie je wat hij maakt en bij Battery wat in de accu´s geladen word.
Waarom niet rechtstreeks? Die regelaar ongeveer zo groot als een schoendoos word flink warm, er gaat dus energie verloren. Waarom? Gewoon nieuwsgierig.

De uitgangsspanning van een dynamo is afhankelijk van het toerental. Het toerental van een windmolen is afhankelijk van de windsnelheid.
Zou je rechtstreeks gaan laden dan is bij precies één bepaalde windsnelheid het geheel ideaal. Bij alle andere windsnelheden is de laadspanning of te laag, of te hoog.

Elektronisch kan je de molen het optimale toerental laten draaien en de uitgangspanning op/af-krikken naar 12V.
In jouw voorbeeld plaatje is de uitgangsenergie van de molen 5.2V x 1.2A = 6.24Watt. De accu wordt geladen met 12.5V x 0.5A = 6.25W. (Hier spelen wat afrondings foutjes, maar duidelijk dat het verlies in de regelaar minimaal is)
Is je accu vol en het waait dan kan de molen z'n energie niet kwijt. Hierdoor gaat het toerental (heel erg) omhoog, zeker bij hardere wind. Daarom kan de regelaar overvloedige energie opstoken in warmte. Dat is de warmte van de regelaar die jij voelt. (En daarom is de regelaar ook zo groot)

Dat is niet helemaal juist. Bij de SilentWind “regelaar” word de molen automatisch stilgezet bij een zelf in te stellen spanning. ( bij mij 14,4 v) Die stilstand bewerkt men door de fasen kort te sluiten. Dus er word in die regelaar (die niet regelt maar de rem trekt) geen energie opgestookt. Dat warm worden komt door de boost functie. Plus de hittegolf die we hier meemaken.
Dat op de rem gaan is vervelend. Bij windstoten vliegt de opgewekte spanning omhoog en gaat de molen voor 5 minuten op de rem. Kun je niet uitzetten. Je kunt wel de “end of charge” spanning verhogen. Dus bij een beetje vlagerige wind (zoals je vaak hebt op ankerstekken) staat die molen veel stil. Maakt niks meer behalve geld afschrijving.
Ik zie de wind gewoon door de stilstaande bladen waaien en achter de boot verdwijnen. Doet pijn.
Mijn zelfbouw kreeg bij een windstoot even 15 volt, dat kunnen lood accu´s best hebben. Is slechts een paar seconden. Als ik echt de energie nodig had (wij hebben geen motor, gaan nooit aan de walstekker) draaide ik de kop van de molen ietsje uit de exacte windrichting (touwtje aan staart) en dan verminderde de opgebrachte energie.
Kan het zijn dat de fabriek (waarschijnlijk in China) slechts één generator maakt en je dan bij het instellen van de parameters van de app of regelaar bepaald of er geboost word voor een 12v systeem, een 24 volt of 48 volt ?
