Onderwerp: stopperhendel in aluminium maken?

Nee, nee,
Nogal lomp om over zo' n pijnlijk onderwerp grapjes te maken.
Vervelend voor BbaS. Ik hoop voor hem dat het een beetje goed uitpakt. Sterkte.
Groet, peter

zapp schreef :
Is dat leuk of zo?

Het is inderdaad jammer dat Bas z'n ex de 3D-Aluminiumprinter heeft meegenomen

De stopperhendel (van de Easylock Mini), even een reserve opgehaald van de boot.
Voor de kosten van die 200 km autorit had ik ook 11 reserve's kunnen kopen! Nu maar hopen dat er een alu versie komt.....

- de lengte (maximaal) is 132 mm
- de breedte (constant) is 23 mm
- de hoogte (maximaal) is 22,5 mm

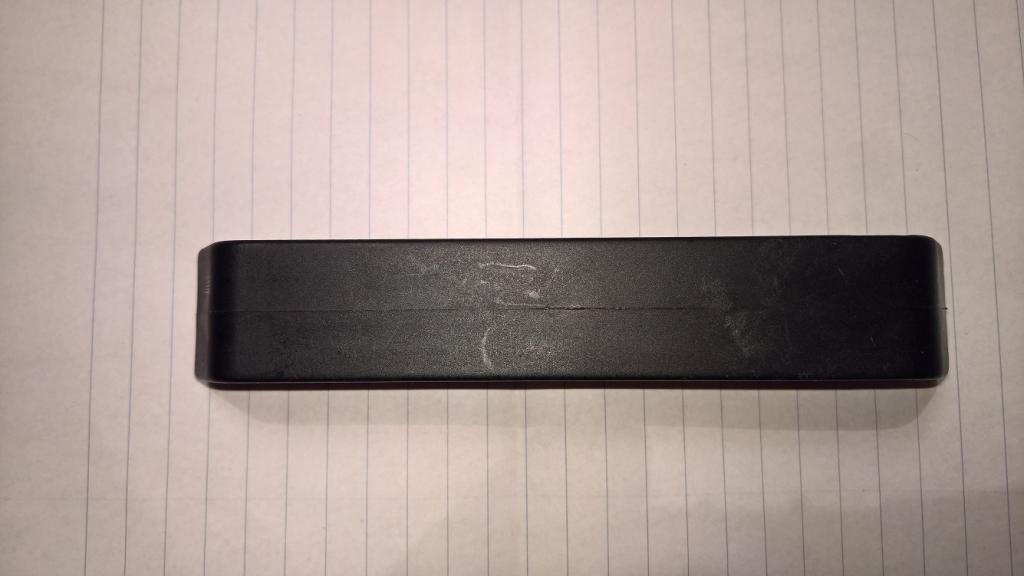

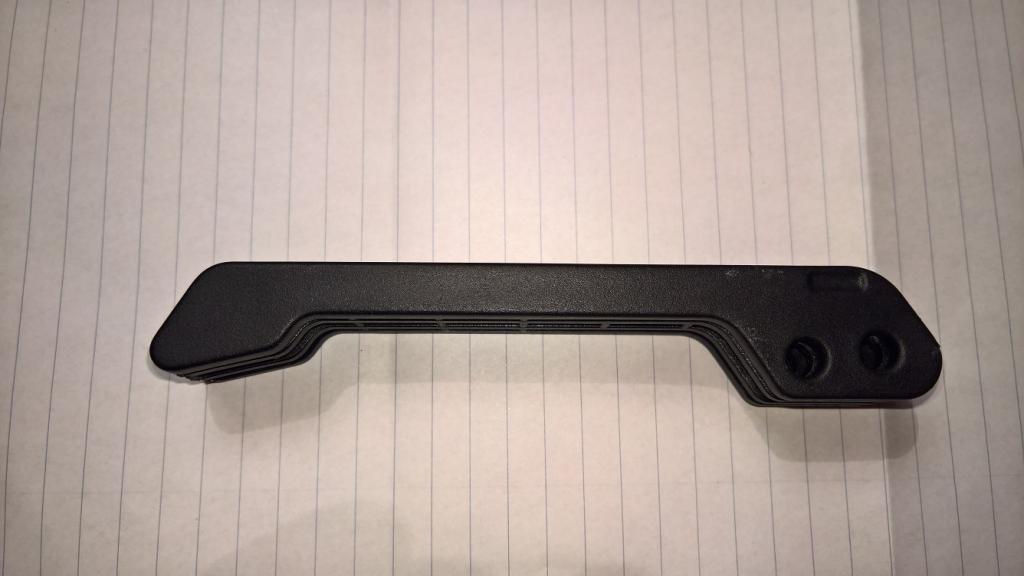

Foto's van boven, zij en onderkant:

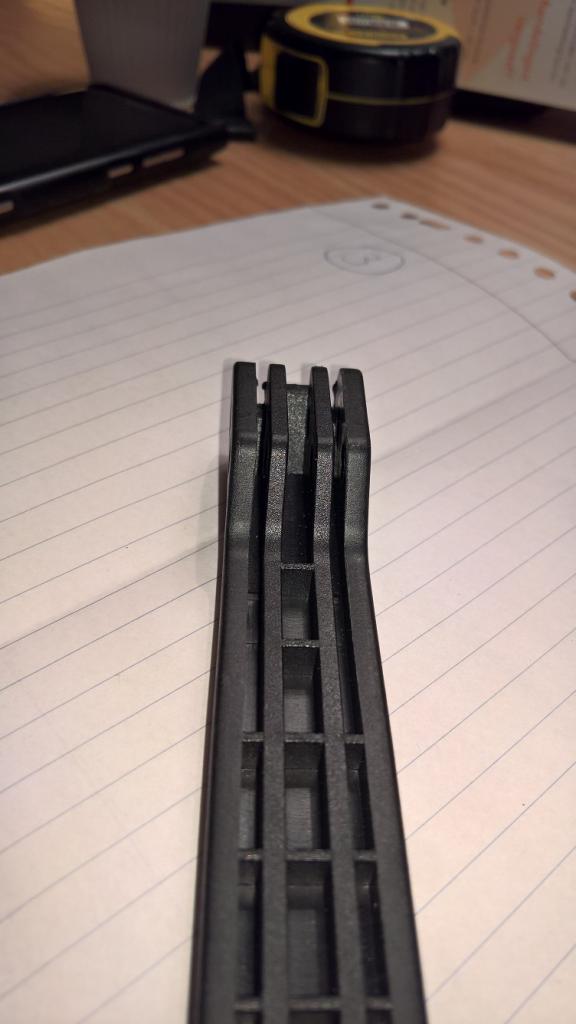

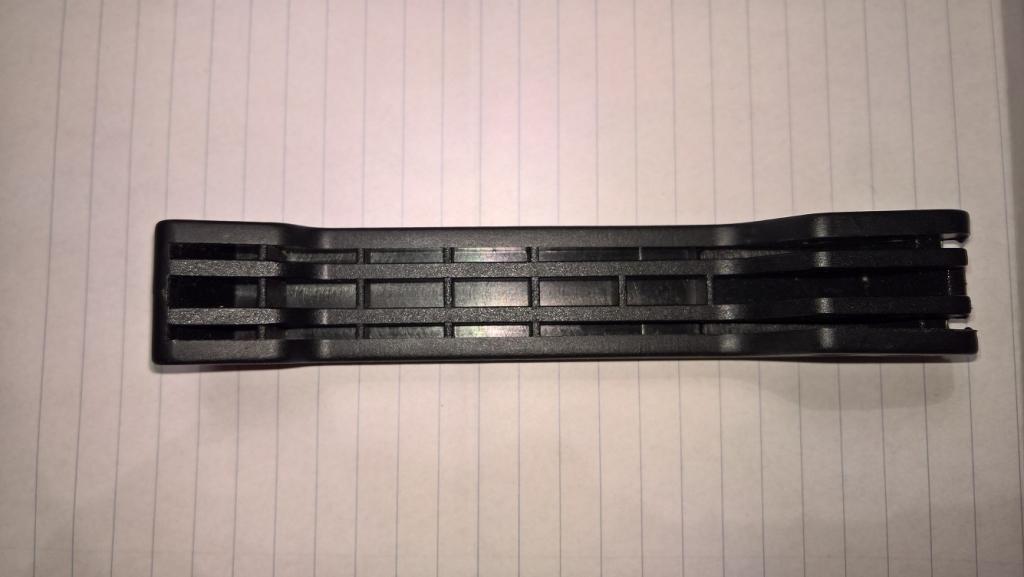

detail onderkant: de gleuven zijn in de achterste helft diep: tot vlak aan het materiaal van de bovenkant. 20mm diep aan het eind waar de gaten voor de asjes zitten!



detail achterkant: ook hier openingen:

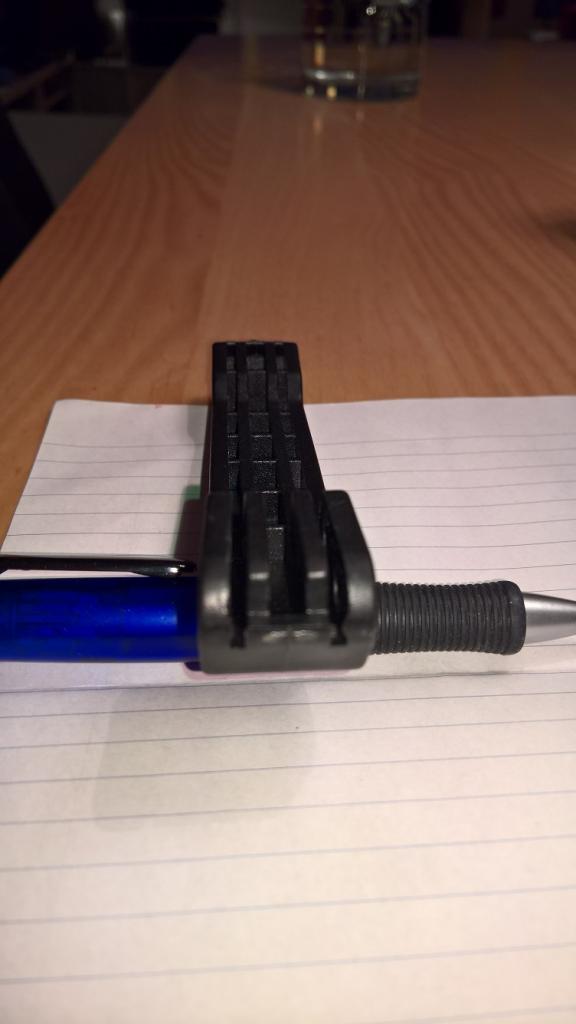

Dat is allemaal nodig omdat het bedieningsmechanisme bij gesloten stopper in die gleuven moet kunnen verdwijnen:


In de rode cirkel een spin die misbruikt maakt van de situatie.

Bk,
Aardige indruk van een stukje kunststof, maar om daarmee nu een handle van RVS te maken wat ook werkt, dat zal toch niemand mij kwalijk nemen dat dat niet gaat lukken. En ik kan er toch niet zo'n ding voor gaan kopen. Het handle is één, maar om het te maken zul je toch ook het andere deel moeten hebben. Van RVS wordt veel functioneler, versterkingsribben zoals bij kunststof niet nodig, en ongezien, wel veel sterker.
Morgen nog eens goed naar kijken, maar ik ben bang dat ik er toch niet veel wijzer van wordt.

Vr.groet, peter

Mmmmm , misschien kun je er wel een stuk rvs of aluminium U-profiel voor gebruiken , tenminste als die breedtemaat te vinden is.Zou er best wel eens aan willen freubelen
Heelaas heb ik (nog) geen valstoppers dus even proberen lukt niet ( niemand toevallig een oude,versleten stopper beschikbaar?) .
Je bent dan ook af van die groeven waar de onderdelen van de onderconstructie in moeten allen want dat is dan immers helemaal open .

Trouwens , in de dik 20 jar dat ik op een vorige boot die valstoppers heb gebruikt heb ik er nog nooit een kapot getrokken. Maar dat was ook maar een Verianta.
Ad

YB,
Heb ik ook aan zitten denken. RVS profiel, rechthoekige buis, bijv 20 x 60 of zo, of 25 x 60, 2 handles naast elkaar, maar het zit er weer precies tussenin. Maar dan hoef je niets te "zetten" en toch sterk. Met zetten ben je wel beperkt tot een materiaaldikte van 2 tot 2,5 mm. Die midden ribben kun je misschien weglaten. Dan is het nog een heel gepruts.
Om ook maar iets aan te verdienen is helemaal een ijle gedachte trouwens, maar ik zou het wel eens willen proberen te maken.
Als er niet meer uitkomt als tot nu toe, zie ik er echt geen gat in.

Vr.groet, peter

Mocht er toch iemand zijn die zo'n klem voor enige tijd beschikbaar wil stellen of een oude heeft (op erewoord retour), dan heel graag. Ik wil er heel graag eens naar kijken. En wie weet wat voor nieuwe eyeopeners zich voordoen.

Of een hoekprofiel over een bestaande van kunststof lijmen met epoxylijm?
Kun je zelfs eventuele niet al te grote spleten door niet passende afmetingen opvullen of plastic een beetje afvijlen?
Ad

Ad.
Lijmen ben ik niet zo in thuis. Trouwens, zie niet goed hoe je dat weer passend krijgt. De enige mogelijkheid die ik echt zie is van aluminium of RVS. Nou alu doe ik niets in, dus RVS blijft over. Maar ik heb goede hoop dat er one of these days toch iemand met zo'n oude klem afkomt waar ik wat mee kan experimenteren. Zonder hem overigens definitief te slopen uiteraard. Diegene die mij tijdelijk zo'n klem bezorgd, krijg gratis van mij het eerste geslaagde handle van RVS.

Vr.groet, peter

Ik zal even zoeken, ik moet hier nog ergens een gebroken (en gelijmd) exemplaar hebben.
Twee nieuwe (reserve) heb ik ook nog wel.

Het probleem met deze dingen is dat als je ze wil opentrekken met de lijn die erin zit op veel spanning dat je dan de hendel buigt en breekt. Je trekt dan met je maximale kracht de hendel omhoog. Daar kunnen die plastic dingen niet tegen.
In RVS zal je toch ook wel iets van een verstevigingsribbe nodig hebben; alleen een plaatje RVS van 2,5 mm (meer kan niet ivm wat eronder moet passen) gaat zeker krom.
Verder is het een simpel ding: 2 gaten erin voor de asjes.... al die ribbetjes in de plastic versie zijn uitsluitend voor stijfheid.

Baasklusje schreef :
Uiteraard is alleen een plaatje erop lijmen onvoldoende maar dat bedoelde ik ook niet.
Ik bedoel zoiets.
Ad

BK,
Alleen een plaatje zal ook doorbuigen, dat zie ik wel. Maar als je er nu aan beide kanten een centimetertje of meer aan ombuigt dan wordt het wel wat stijver natuurlijk. Nee, we gaan een beter handletje maken, niet één waar je weer andere ellende mee hebt. Wat mij eigenlijk bezighoudt is de lagering van dat handle op dat asje. RVS op RVS wordt zowiezo al niks dus is daar ruimte voor een betere lagering. Daarom het verzoek om zo'n complete stopper, kan ik zelf zien en piekeren over een goede oplossing. Mag gerust een hele oude zijn of gelijmd.

Vr.groet, peter


YB hou je wel je 14000 ste post in de peiling. Jubileum, feestje, feestje!

Ik denk dat het uit messing plaat te maken is.
Een aantal plaatjes in de juiste dikte en in de vorm van de handel (het rode zijaanzicht op de foto van YB). Tussenstukjes van de juiste dikte, het geheel stapelen en solderen.
Ben je ook meteen van het lager probleem af. Of schat ik dat te optimistisch in (messing op rvs)?

Zeekraal,
Messing is zowiezo nogal vreterig en ongeschikt als lagermateriaal door het aanwezige zink. Ik denk dat je het verwart met brons. Dat is koper met tin in een bepaalde verhouding, in plaats van koper met zink. Brons is weer niet zo geschikt als plaatmateriaal. Maar het idee van het stapelen van een aantal plaatjes is het overdenken waard.

Vr.groet, peter

De hendel kan aan de bovenkant best hoger gemaakt worden, daar zit verder niets in de weg.
Nu is hij 'flush' met de zijwanden van de stopper, maar wat hoger zal geen problemen opleveren.

ik heb ook nog wel een gelijmde liggen.
reserve zijn bij Dekker verkrijgbaar?

BK,
Een plaatje aan de bovenkant zit precies aan de verkeerde kant qua versterking. Ik begrijp dat de handles breken bij het opentrekken, maar dan zou de versterking juist aan de onderkant aangebracht moeten worden, maar daar zie ik geen ruimte.

Een nieuw handle van RVS kan er gewoon in pas gemaakt worden. Dat wil ik wel proberen. Maar dat lukt alleen als ik zo'n hele stopper in bruikleen krijg. Dan kan ik het eventueel door mij gemaakte handle pasmaken en ook testen. Op erewoord retour en degene die een complete stopper beschikbaar stelt krijgt één handle cadeau als het me lukt.

Nou, mooier kan ik het niet maken, wie stelt zo'n ding enige tijd ter beschikking.

Vr.groet, peter


Als steeds: mochten zich profs melden voor de job, dan laat ik die graag voorgaan uiteraard.

Als er iemand is die een digitale tekening kan maken van zo'n handle dan wil ik me er ook wel eens aan wagen om te kijken of mijn CNC machine zo iets uit aluminium kan toveren.

Bk,
Nog een vraagje over de stopper.
Die spin is toch nuttig. Mijn vraag is: hoe breed is precies de groef waar de spin in zit? Wil je die even opmeten?

Gedachte: de dwarsschotjes er tussen uit zagen of frezen en ertussen een RVS plaatje ter dikte van de groef (dikte 5 mm of zo?) lijmen of met een nageltje vastzetten. Gaatjes terplaatse van de asjes ook door het RVS boren. Het RVS plaatje heeft over de hele lengte het profiel van het handle, m.a.w. Het plaatje "valt" er geheel tussen weg.

Dan volstaat het toezenden van alleen een handle, want een hele stopper is niet beschikbaar merk ik.

Vr.groet, peter

hscharft schreef :

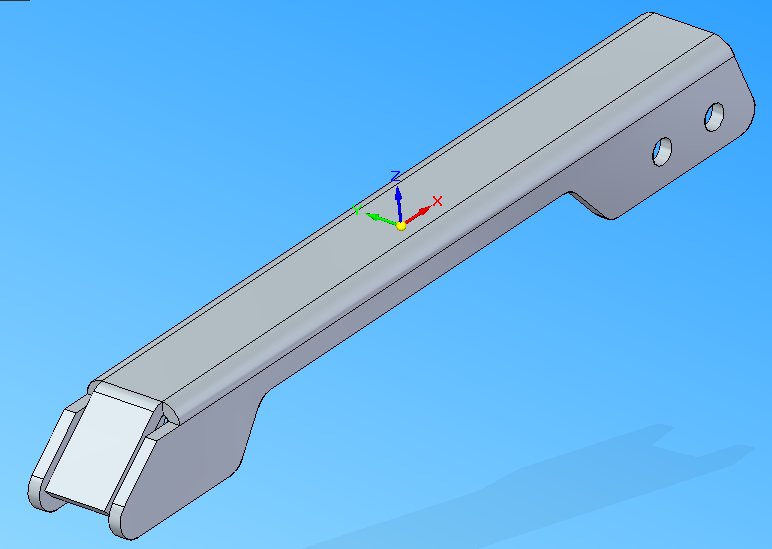

Ik ben ff bezig wat snel in CAD te zetten voor RVS plaatmateriaal.

Die groeven zijn niet functioneel. Of eigenlijk, zijn het geen groeven, het zijn ribben waar het bmechaniek precies tussen past. de ribben kunnen vervallen bij een sterker materiaal.


EDIT

Dit was ongeveer het idee:

prima idee,

nesten, laten lasersnijden uit een plaat rvs en laten zetten. Bam! doos vol met stopperhandle's

Natuurlijk, niet aan gedacht. Ben ik teveel amateur voor.
Succes!

Vr.groet, peter

Tot nu toe weinig meer over de valstoppers vernomen. Zijn er nog ontwikkelingen?

Ook mijn verzoek om mij zo'n handle te sturen om wat "hands on experience" op te doen en de feitelijke mogelijkheden te onderzoeken zijn (nog) niet gehonoreerd. Jammer. Ik had graag eens willen experimenteren.

Ik hoop echt dat er nog wat uitkomt.

Vr.groet, peter
