Onderwerp: Het grote OpenCPN vraag, tips en tricks topic

Rooie Dirk,

Zie mijn RPI als boordcomputer topic.

Joop

zeilersforum.nl/index.php/foru...r?start=1025#1672265

Ik ben toch in enige mate teleurgesteld dat een heli op OpenCPN geen draaiende wieken toont.....

Stroboscopisch effect! Moet je de beeldscherm frequentie aanpassen.

Ik zag hem dit weekend ook. Staat zeker alleen aan als ze op een SAR-missie zijn?

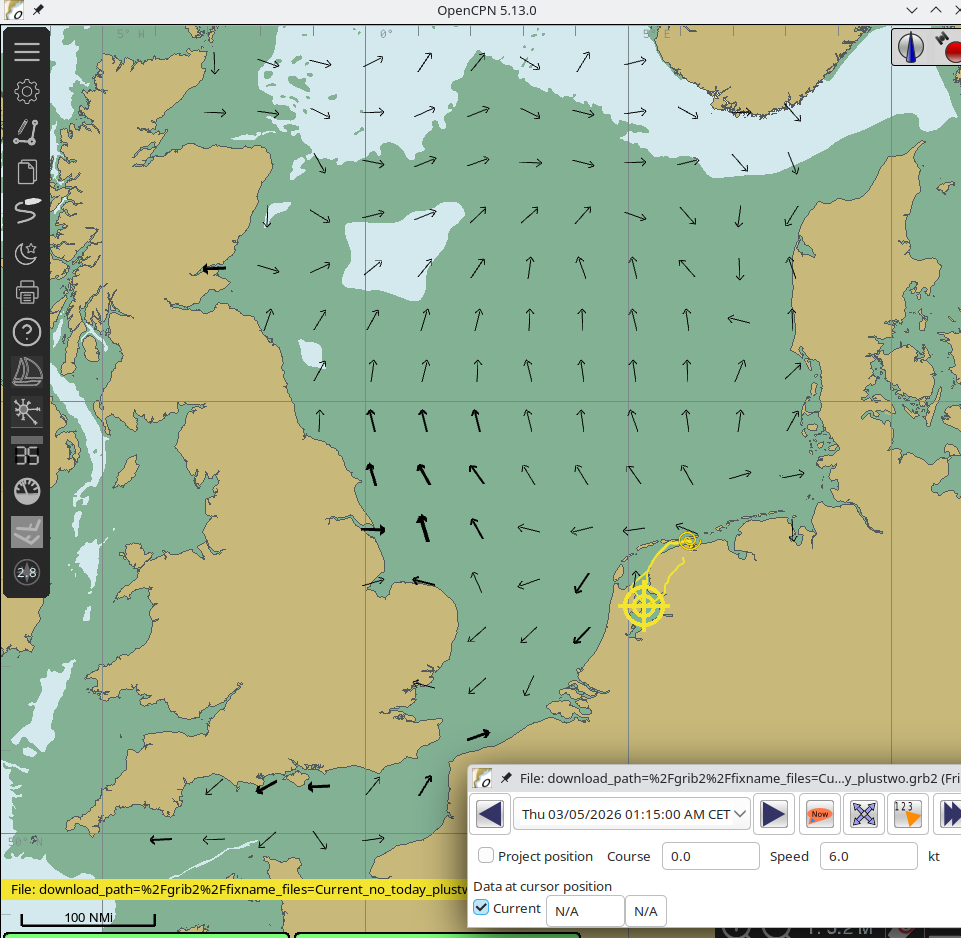

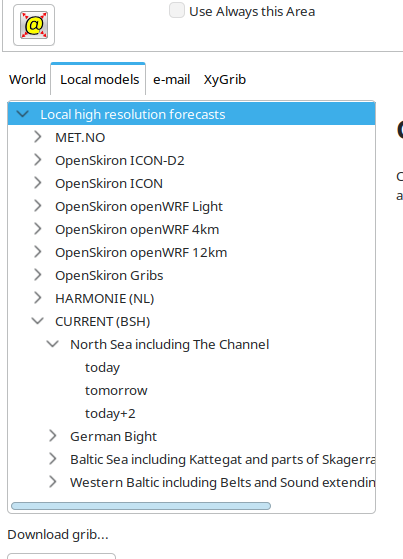

Dat de duitse wetterdienst gribfiles voor stoom online heeft staan is bij velen al wel bekend. Deze zijn nu ook rechtstreeks vanuit de grib plugin te downloaden.

Calidris schreef :
Draaischijfje onder je laptop en een zwieper geven,

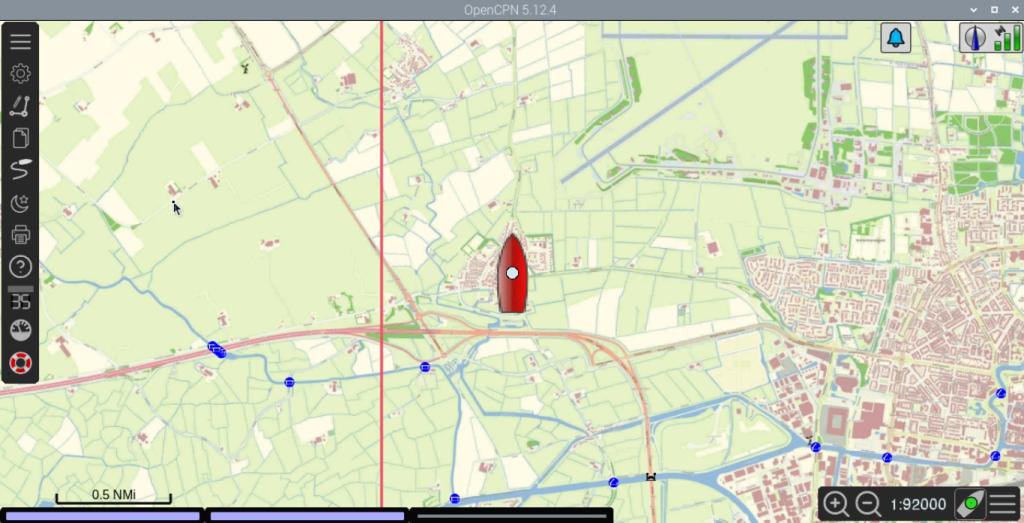

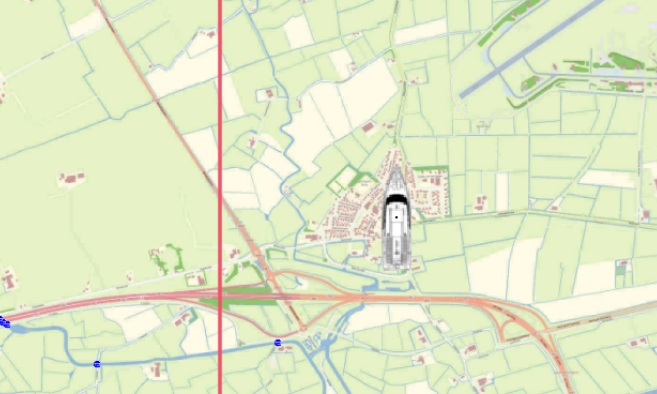

Andere kwestie: geen heli, maar een veel te groot weergegeven "ownship"-icon. Aan de ingestelde schaalfactor ligt het niet, die heb ik zelfs al aangepast naar zo klein mogelijk. Aan mijn custom ownship-PNG ligt het ook niet. De resolutie van dat plaatje is (nagenoeg) gelijk aan het default-icon. Ik draai ook OpenCPN op een Rpi 4, op mijn Android tablet, en op een Windows-laptop, en daar speelt het probleem niet. Op die installaties staat de schaling ook gewoon op default. Wie een idee heeft waar het aan kan liggen, mag het zeggen.

Typisch open-source dingetje: "het werkt nog niet helemaal, maar je hebt het ook niet nodig"

Persoonlijk werk ik liever met robuuste software zonder onzinnige gimmicks. Zelfs als die wél werken.

Kleinere boot kopen ??

Nachtvlinder schreef :
Waar refereer je aan? Een eerder bericht uit dit draadje?

Roald, kun je even een schermafdruk van jouw instellingen plaatsen?

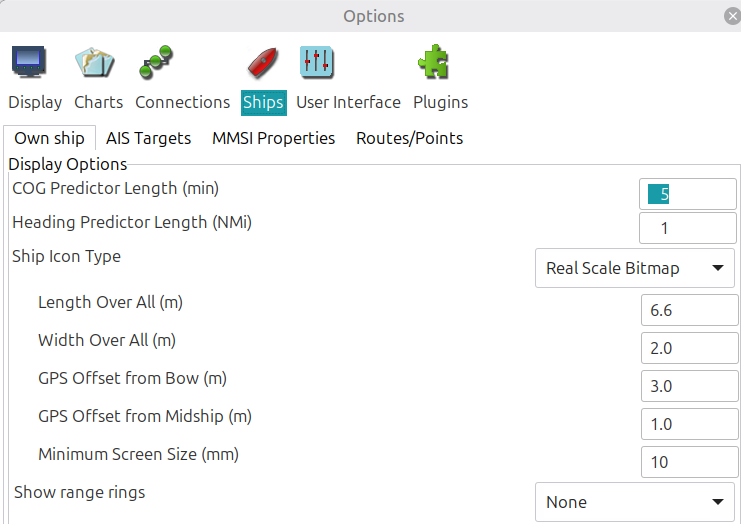

Dus vanuit Options - Own ship - Ship Icon Type en dan 'Real Scale Bitmap' (zoals op bijgevoegde schermafdruk).

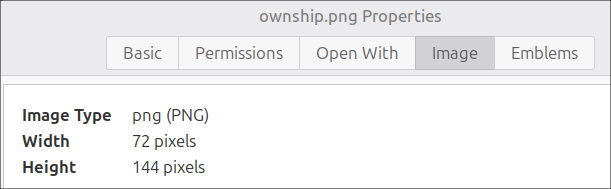

het bestand 'ownship.png' dat ik zelf gebruik heeft de afmetingen 72 pixels breed en 144 pixels hoog. Misschien heb je ook wat aan die info.






En op welk systeem heb je dat probleem? Linux?

Ga ik uitzoeken. Raspberry Pi OS Trixie met OpenPlotter op een Rpi 5, OpenCPN 5.12.4

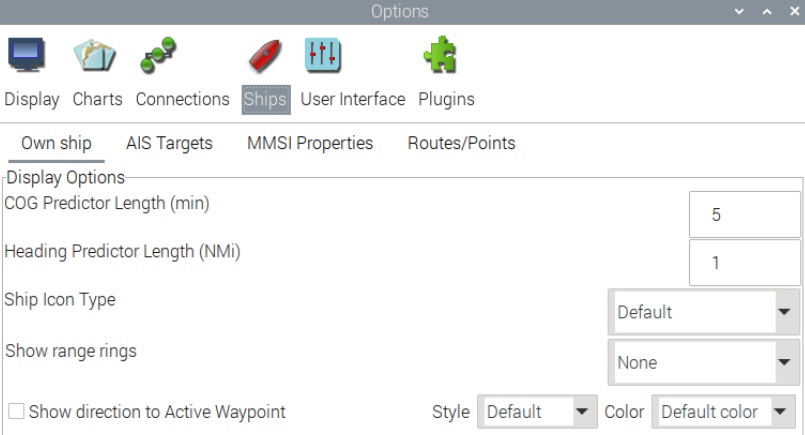

Ik zie in je screenshot dat jij real scale bitmap aan hebt staan. Bij mij staat het op default.

Ik heb hem zelf normaliter ook gewoon op default hoor, maar ik dacht dat jij een real scale bestand gebruikte, vandaar mijn vraag. Ik denk dat je even moet kijken naar de afmetingen (in pixels) van jouw bestand.

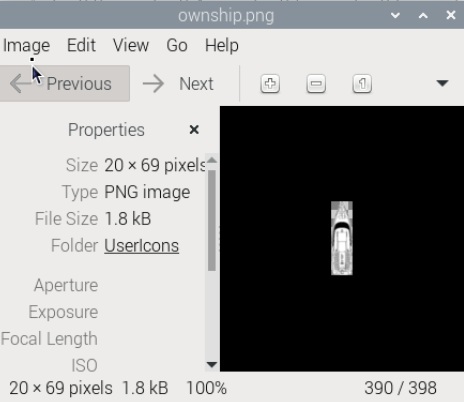

Dat zou je denken, en daarom schreef ik al dat het daar niet aan ligt. Ik heb dat ownship icoontje jaren geleden al gemaakt en altijd probleemloos kunnen gebruiken. Het is fysiek veel kleiner dan het default icoon, maar ik ben er vrij zeker van dat het default icoon destijds ook ongeveer die afmetingen had. Daar heb ik mijn eigen icoon op gebaseerd.

Eclips schreef :

Het “own boat” symbooltje

Nachtvlinder schreef :
Dat is geen gimmick. Portable Network Graphics is een veel gebruikt formaat voor afbeeldingen in software. En het heeft altijd gewerkt. Ik gebruik dit icoontje al een jaar of tien, zonder issues. Overigens stond tot gisteren, toen het me plotseling opviel, het default icoon in OpenCPN. Ook veel te groot.

Ah ok. Dan is er een niet relevante feature omgevallen. Wel irritant.

Voor degenen die denken dat het toch aan mijn "onzinnige" icoontje ligt: rollback gedaan. Het resultaat: nog steeds veel te groot. Technisch meedenken wordt gewaardeerd. Een (waarde)oordeel over icoontjes is off-topic.

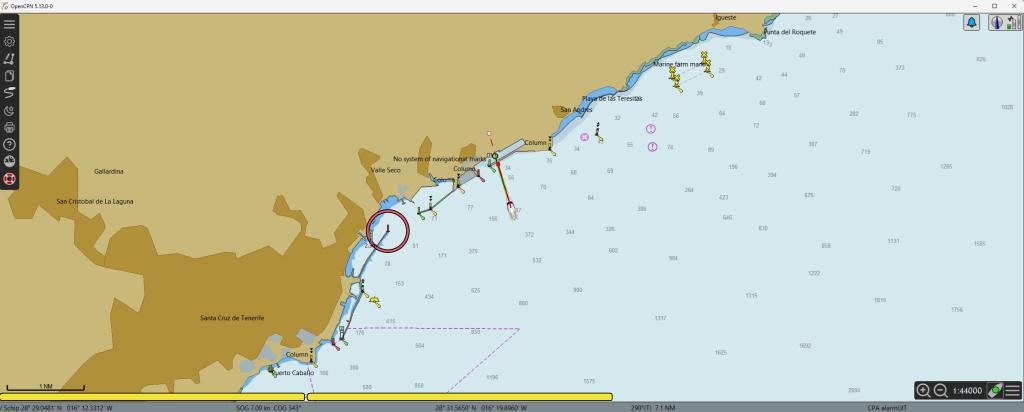

OpenCPN 5.13 beta in Windows 11 met een NMEA (test)bron. Ter illustratie dat het custom ownship icoon in essentie goed werkt.

@Eclips, wat is je beeldscherm instelling (afmeting) onder Display->Advanced->Physical Screen Width?

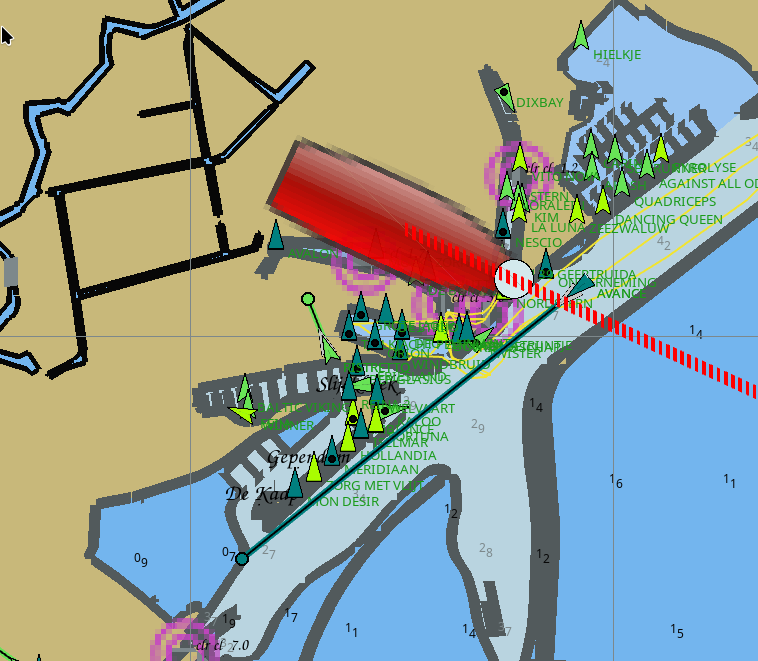

Dit gebeurt er als ik de mijne erg verkeerd set.

Die stond op "auto", ik heb het nooit nodig gehad in andere installaties. Maar dit is de enige installatie met het nieuwe "Raspberry Pi 7" touchscreen 2". Daar kan het mee te maken hebben, want het is wel de gouden tip! Hij staat nu op "manual" en 200 mm en daarmee lijkt het probleem opgelost. Tot 200 mm wordt het icoon steeds kleiner. Een waarde >200 mm heeft trouwens geen invloed. Dank, Dirk.

Eclips schreef :
Tja, in Marsum vliegen wel meer grote dingen over.....

Ik heb een vraag mbt tot de ENC NL Inland kaarten.

Ik heb de laatste Windows versie van OpenCPN draaien met de laatste updates van de volgende kaarten.
Geinstalleerd via de kaart downloader -> Netherlands Inland ENC charts

Op de Waddenzee zie ik netjes alle diepte getallen, incl verschillende kleuren voor de diverse dieptes.
Bij het IJsselmeer zie ik alleen lichtblauw en wit. Geen andere kleuren, geen getallen.

Mis ik iets? Waarom de ene kaart wel en de andere kaart niet?
Als het een OpenCPN instelling is, verwacht ik bij beide kaarten hetzelfde beeld.

Heeft de ENC kaart van het IJsselmeer geen diepte getallen en kleurverschillen?
Wat doe ik verkeerd?

Als ik met de muis de ovalen aanraak, zie ik dat de kaarten in de volgende directory staan: c:/users/xxxx/documents/charts/ENC/NL_Inland/

Edit: druk ik op het licht blauwe in het IJsselmeer en dan rechter muis toets -> kaartobjectgegevens, krijg ik een pop up met depth area 0m
Doe ik het bij een witte vaargeul, krijg ik 5m
Voor de rest geen andere waarden.

GVT,

RWS heeft uitsluitend gedetailleerde kaarten voor de Waddenzee en het Delta gebied.

De overige kaarten van Nederland (waaeonder het Ijselmeer zijn bestemd en eenvoudig uitgevoerd voor de binnenvaart.

Gedetaillerde kaarten van deze gebieden zijn verkrijgbaar bij O-Charts voor een beperkt bedrag.

Er wordt echter gewerkt aan een nieuwe opzet. Beter is om nog even te wachten.

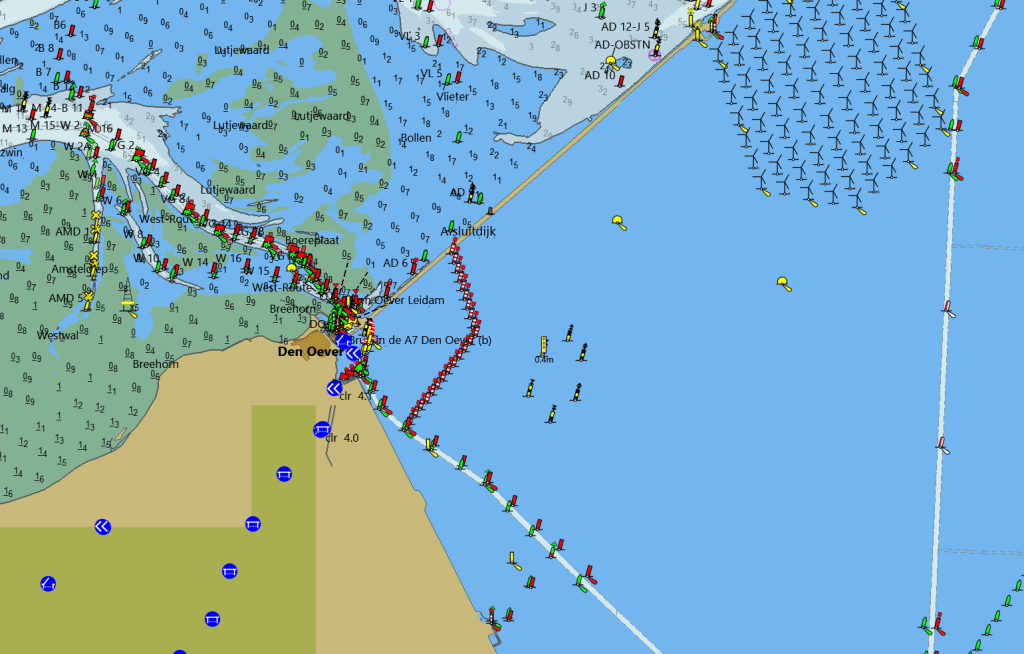

Deze kaarten zijn in ENC formaat en zien er zo uit.

Goedemiddag Allemaal,

Ik heb afgelopen week OpenCPN geinstalleerd op mijn telefoon en heb het al een tijdje op mijn laptop draaien.

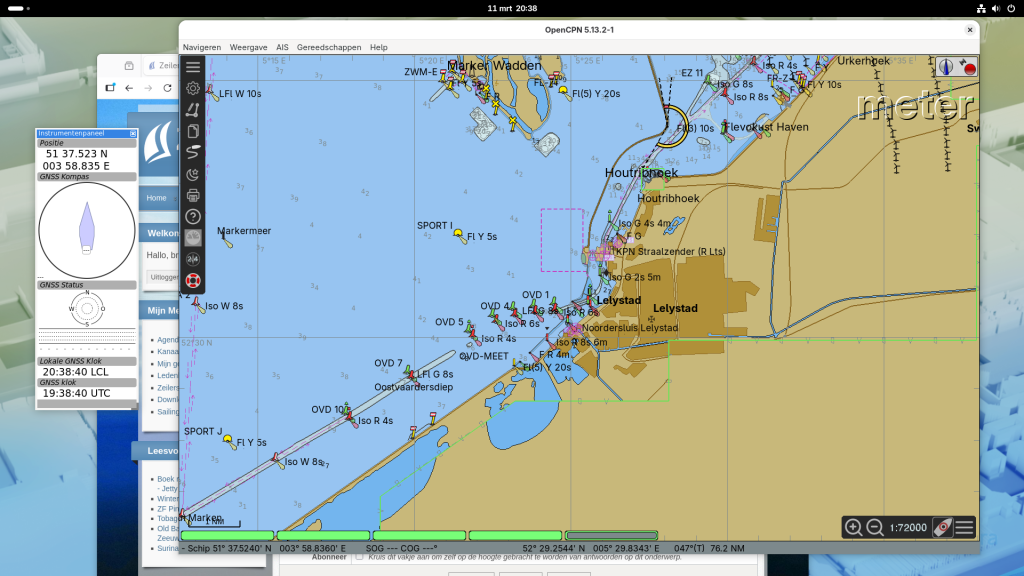

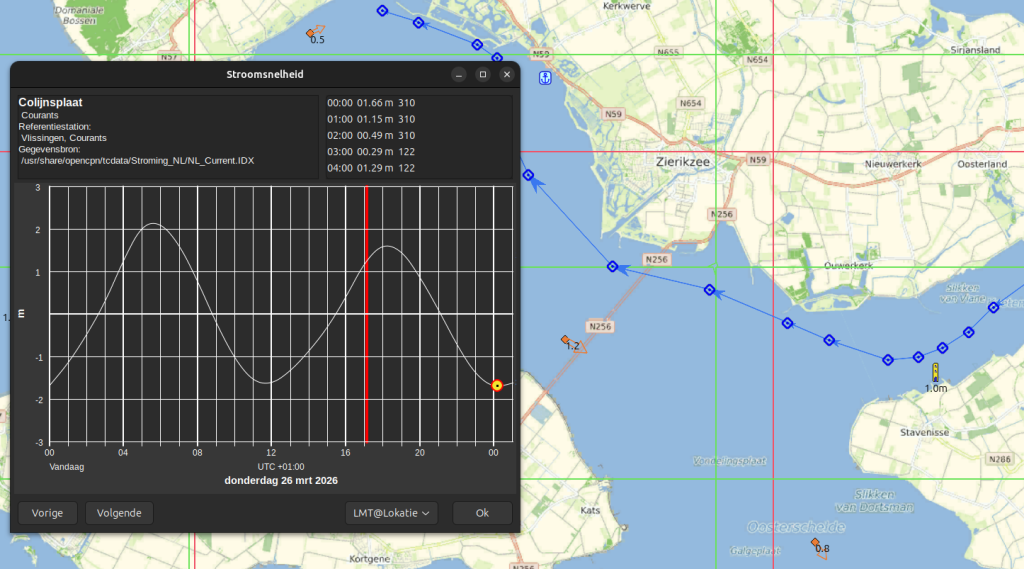

Het valt mij op dat de gegevens van de stroomsnelheid onder de bijvoorbeeld onder de Zeelandbrug momenteel 1.2 m bedraagt op mijn laptop en op mijn telefoon 1.2 knots.

De instellingen staan zover ik kan zien hetzelfde

Zoals jullie weten scheelt dit wel een factor 1.852
De vraag is natuurlijk welke klopt? en waar kan het aan liggen

Plaatje toegevoegd

Alvast bedankt,

Sander
