Onderwerp: OpenCPN kaart diepte IJsselmeer, Waddenzee

OpenCPN kaart diepte IJsselmeer, Waddenzee 29 juni 2017 12:44 #847755

It Paradyske Offline Gebruiker Berichten: 15460	Thanks!
	Hans Fix, Feeling 29DI Met elektrische hulpmotor. hansfix.nl/electric/ Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 04 juli 2017 17:00 #849336

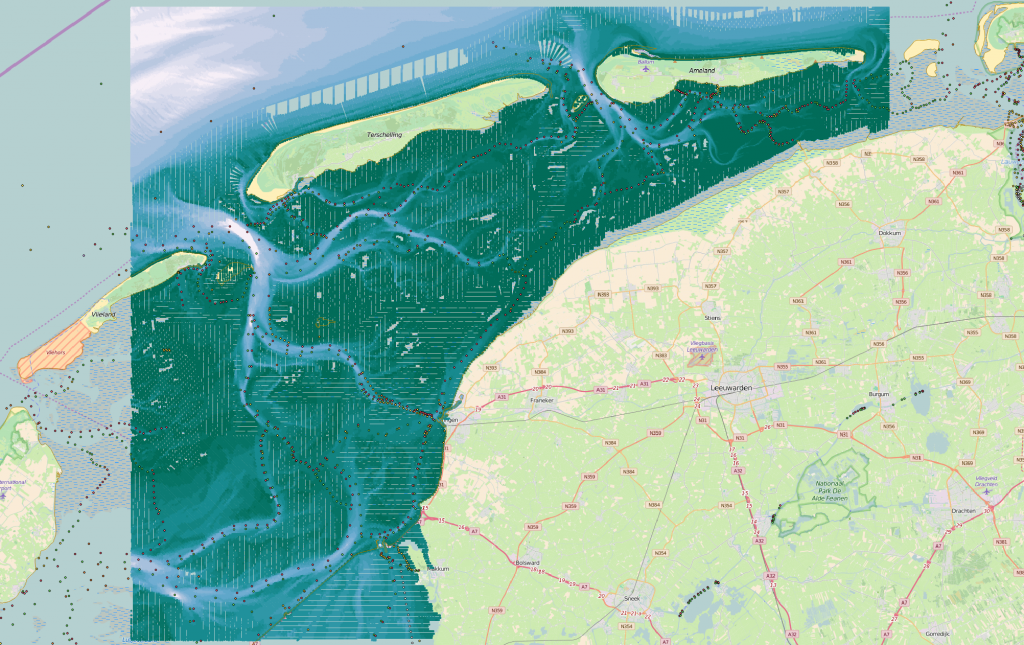

Menno Offline Gebruiker Berichten: 4285	Hier een voorbeeldje van wat er beschikbaar is (download van WFS-laag Bathy2016_raster2:EL.GridCoverage): 53°00'N 005°00'E - 53°30'N 006°00'E 3247574 datapunten ~2300 km²
	Laatst bewerkt: 04 juli 2017 17:00 door Menno. Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 04 juli 2017 17:34 #849343

WillemB Offline Gebruiker Berichten: 244	ziet er goed uit, heb je geen last gehad van een erg trage of zelfs uitvallende server? Ik kan het niet zo goed zien, maar welke manier van interpoleren heb je gebruikt?
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 04 juli 2017 18:03 #849350

It Paradyske Offline Gebruiker Berichten: 15460	Prachtig! Mag ik een kopietje van je qgi file? En je bent natuurlijk helemaal geweldig als je hem kan converteren naar kap-files!
	Hans Fix, Feeling 29DI Met elektrische hulpmotor. hansfix.nl/electric/ Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 04 juli 2017 19:40 #849384

Menno
Offline
Gebruiker
Berichten: 4285

WillemB schreef :

ziet er goed uit, heb je geen last gehad van een erg trage of zelfs uitvallende server?
Ik kan het niet zo goed zien, maar welke manier van interpoleren heb je gebruikt?

De server was inderdaad niet erg snel en gaf wel eens fouten, maar met genoeg geduld werkt het wel. Dit is nog zonder interpolatie, het rendert gewoon alle datapunten over elkaar heen in QGIS.

It Paradyske schreef :

Prachtig! Mag ik een kopietje van je qgi file?
En je bent natuurlijk helemaal geweldig als je hem kan converteren naar kap-files!

De data die je nu ziet is 76MB als CSV-bestanden (Lon,Lat,Depth). Als ik de rest van het Wad ook heb gedownload zal ik een manier bedenken om dat makkelijk te delen en/of te interpoleren en naar KAP-files te renderen.

Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 04 juli 2017 20:00 #849399

WillemB
Offline
Gebruiker
Berichten: 244

Ah dat is duidelijk. Ik heb inmiddels de rasters gedownload, maar deze bevatten dus niet de dieptewaardes. Ben op het moment dus een sample punten aan het downloaden, maar schiet niet op... gebruik je de 'download service' of de feature info van wfs? En kan ik evt. Jouw punten ook krijgen om samples te maken?
Dan kan ik daarna de legenda aanpassen en kleure wijzigen en heb ik een perfecte kaart!

Bovendien, op www.pstl.nl/changelog houd ik een plaatje bij van alle wijzigingen in het RBB. Nu bevat ie dus maar 1 variant, maar hopelijk wordt dit snel uitgebreid met aankomende data. Dan kunnen we zelfs eens zien waar de HD en Rws zich mee bezighoudt

Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 04 juli 2017 20:10 #849405

Menno Offline Gebruiker Berichten: 4285	Ik gebruik de feature service. Die geeft per request een maximum aantal punten, dus ik maak gebruik van een quadtree om steeds meer punten te krijgen.
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 20 okt 2019 21:32 #1094596

Willem65 Offline Gebruiker Berichten: 40	Is er inmiddels iets voor de dieptekaart voor het IJsselmeer? De kaarten van RijksWaterStaat laten geen diepte-gegevens zien. De verschillende links geven ook geen bruikbare info over de diepte. Desnoods sleutel ik zelf iets in elkaar
	Lemster Zeekruiser, staal, 28 voet Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 21 okt 2019 08:11 #1094637

WillemB
Offline
Gebruiker
Berichten: 244

Ik ben er niet echt mee verder gegaan. Ik heb wat lopen pielen met de gegevens, maar de webservers waren traag en ik had toch de kaarten al. Changelog was een leuk idee, maar de gegevens lijken niet per se geupdate te worden.
Ik heb ooit wel een (GUI) programmatje geschreven om van de gegevens KAP kaarten te genereren. Als je geinteresseerd bent kun je een PB sturen, dan zoek ik die even op. Dat is in Python (2.7...) geschreven en zal waarschijnlijk het een en ander aan veranderd moeten worden.

Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 21 okt 2019 08:33 #1094641

It Paradyske Offline Gebruiker Berichten: 15460	KAP is uit, MBTiles is in! MBTiles genereren vanuit QGIS is een fluitje van een cent.
	Hans Fix, Feeling 29DI Met elektrische hulpmotor. hansfix.nl/electric/ Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 25 mrt 2020 07:17 #1138650

WillemB
Offline
Gebruiker
Berichten: 244

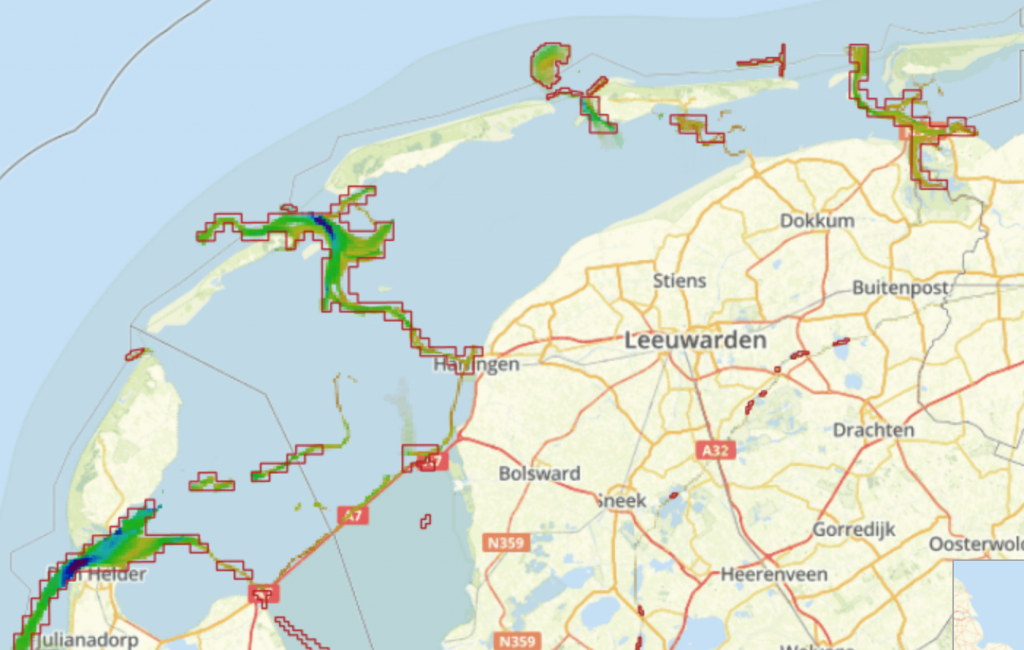

Rijkswaterstaat heeft een nieuwe tool online gezet, de meest recente (naar eigen zeggen) bathymetrie!

bathymetrie.rijkswaterstaat.nl/

Deze data is ook te downloaden als Open Data in BAG formaat (Bathymetric Attributed Grid). Ik zal binnenkort eens kijken om deze om te zetten voor gebruik in openCPN.

Over bathymetrie.rijkswaterstaat.nl

Algemeen
Deze viewer is als tijdelijke aanvulling op de website bathymetrie.rijkswaterstaat.nl beschikbaar om de webservices van het landelijk opslagsysteem lodingen van Rijkswaterstaat beschikbaar te stellen.

Op deze website kunnen de meest recente lodingendata van de Rijkswateren van Rijkswaterstaat worden bekeken en worden geëxporteerd middels een download (BAG bestand, via de (i) Datadownload button in het menu). Eventueel kunnen de webservices in een andere viewer worden opgenomen.

Open data
De webservice bathymetrie valt onder open data.
Meer informatie hierover is te vinden op:
Rijkswaterstaat/open-data.

Data-update
Afhankelijk van de frequentie waarmee de metingen worden uitgevoerd, wordt de beschikbare data geactualiseerd. De meetfrequentie verschilt per gebied en kan variëren van tweewekelijks tot eens per 12 jaar.
Meer informatie hierover is te vinden op:
Waterinfo-extra/morfologie.

Authenticatie
Er is geen vorm van authenticatie nodig voor de webservices, de export van de data en het gebruik van de viewer.

Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 25 mrt 2020 09:01 #1138676

hfx Offline Gebruiker Berichten: 615	Zou dat iets zijn voor Openseamap? Zo ja, weet iemand of ze van deze informatie op de hoogte zijn?
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 25 mrt 2020 11:45 #1138722

It Paradyske Offline Gebruiker Berichten: 15460	Hmm, zijn alleen maar diepe geulen, die zijn toch wel diep genoeg. Heb hier ook nog 2 gig aan data van wantijen en zo, maar dat is zo'n vracht aan data dat het eerst gereduceerd moet worden, en daarvoor ontbreekt mij de tijd.
	Hans Fix, Feeling 29DI Met elektrische hulpmotor. hansfix.nl/electric/ Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 25 mrt 2020 11:45 #1138723

elwood Offline Gebruiker Berichten: 67	openseamap heeft volgens mij sinds 2017 niets met de dieptegegevens die aangedragen zijn gedaan. ik denk dat dat (deel) project dood is.
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 25 mrt 2020 12:24 #1138738

WillemB
Offline
Gebruiker
Berichten: 244

It Paradyske schreef :

Hmm, zijn alleen maar diepe geulen, die zijn toch wel diep genoeg.
Heb hier ook nog 2 gig aan data van wantijen en zo, maar dat is zo'n vracht aan data dat het eerst gereduceerd moet worden, en daarvoor ontbreekt mij de tijd.

Als ik het nieuwsbericht lees van de RWS website, lijkt het wel alsof deze service net nieuw is en het de bedoeling is dat hier (of ergens anders) wel het meest actuele beeld van alle wateren terecht komt. Wellicht nog even geduld dus.
Het is natuurlijk ook mogelijk om de globale dieptesets van bijv. 2019 als basis te pakken en deze updates als extra'tjes eroverheen te leggen.

OpenSeaMap lijkt me inderdaad ook niet echt onderhouden te worden. Hier en daar een aantal mensen aan het knutselen, maar dat lijkt niet meer centraal en gecontroleerd te gebeuren.. Jammer.

Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 03 juni 2026 09:26 #1687528

jelmerjager Offline Gebruiker Berichten: 100	Ik maak dankbaar gebruik van de Nautin kaarten van het wad. Nu ben ik benieuwd of er een actuele dieptekaart van het IJsselmeer beschikbaar is die in Stentec en/of OpenCPN gelezen kan worden. Tips zijn zeer welkom.
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 03 juni 2026 09:35 #1687529

kwillems Offline Gebruiker Berichten: 672	Voor dieptegegevens van het IJsselmeer en Markermeer gebruik ik in OpenCPN de kaart "Netherlands and Belgium 2026" van O-Charts, zie o-charts.org/shop/en/oesenc/85...nds-and-belgium.html. Die kost € 14,75. Naast het IJsselmeer staat er ook ander water op. Om hiermee te kunnen werken moet je in OpenCPB eerst de O-Charts-plugin installeren. Bevalt mij goed.
	Laatst bewerkt: 03 juni 2026 09:38 door kwillems. Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 03 juni 2026 14:23 #1687562

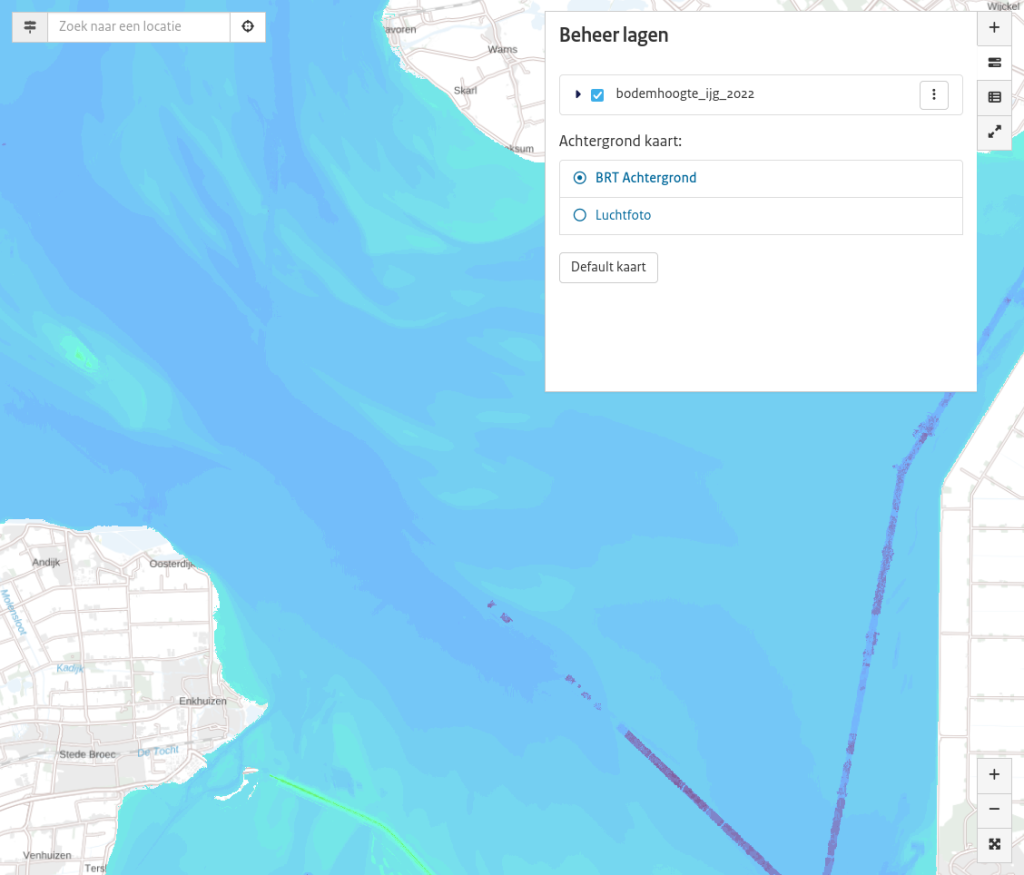

Menno Offline Gebruiker Berichten: 4285	jelmerjager schreef : Ik maak dankbaar gebruik van de Nautin kaarten van het wad. Nu ben ik benieuwd of er een actuele dieptekaart van het IJsselmeer beschikbaar is die in Stentec en/of OpenCPN gelezen kan worden. Tips zijn zeer welkom. Is 2022 actueel genoeg? www.nationaalgeoregister.nl/ge...560c083?language=all
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 03 juni 2026 15:51 #1687574

ironman Offline Gebruiker Berichten: 1615	Tja, nu nog even een ENC file ervan maken. Jij kunt het! In QGIS...
	geloof niet alles wat je denkt Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 03 juni 2026 16:27 #1687578

jelmerjager Offline Gebruiker Berichten: 100	Oké, en betaalde variant en een gratis, mocht het inderdaad in een format beschikbaar zijn waarin ik het in open cpn en stentec kan gebruiken zou dat geweldig zijn.
	Alleen ingelogde leden kunnen reageren.

OpenCPN kaart diepte IJsselmeer, Waddenzee 03 juni 2026 20:45 #1687621

4EverHard Offline Gebruiker Berichten: 108	En voor de traditionele vloot: Algemeen Dieptebestand IJsselmeergebied 1935
	Laatst bewerkt: 03 juni 2026 20:45 door 4EverHard. Reden: Aanvullen Alleen ingelogde leden kunnen reageren.
