Onderwerp: Snellere HW dan de Raspberry Pi voor OpenPlotter

Met alle respect: er zijn wel meer draadjes waarvan de inhoud na een pagina of 6 min of meer afgeweken is van de vraagstelling. En daar komt in dit geval nog bij dat sommigen het over OpenPlotter hebben, terwijl ze eigenlijk OpenCPN bedoelen.

Alleen de NUC:
Wanneer ik hem meet zie ik 5-10W

8.5-10 W / VA 16.65 meet ik wanneer aangesloten op 220V, met opencpn open, GPS USB, Muis, Toetsenbord, 120GB SSD, Bluetooth, WLAN 2x,verbonden en Nic 1gbit utp
De TDP van de CPU is 7.5w, Intel(R) Celeron(R) CPU N2830 @ 2.16GHz, 2 cores
4Gb Ram, 700mb ram in gebruik

CPU utilization 5-8%
Ubuntu Linux 18.10 (Lubuntu)

De PI 3B, is 2 Watt Idle, en onder load 4-5 Watt.

brambo schreef :
Als we niet zouden afwijken van de topictitel waren we snel klaar: OpenPlotter draait alleen op een RaspberryPi, dus dit is onmogelijk.
Windows-systemen zijn wat dat betreft net zoveel off topic als bijv. een Asus Tinkerboard.

Als je het draadje doorleest merk je al gauw dat het vooral gaat over de performance van OpenCPN. Veel meer dan over dan over OpenPlotter. Wat dat betreft zijn alle alternatieven wel relevant.

Overigens: als de OpenPlotter modules via Synaptic verkrijgbaar zouden zijn, zou je het toch ook op een Tinker Board of andere SBC met een eigen Debian distro aan de praat moeten kunnen krijgen.


Gepost met de officiële Zeilersforum-app

Zoals Sailoog op een ander forum 2 jaar geleden al heeft beschreven zou OpenPlotter moeten werken op Raspberry Pi desktop. www.raspberrypi.org/downloads/raspberry-pi-desktop/

En dan is alle aangehaalde hardware ineens weer wel relevant.

JotM schreef :
Ja natuurlijk. OpenPlotter = Raspberry Pi Desktop met daaraan de OpenPlotter software toegevoegd. En wat is dan Raspberry Pi Desktop? De Debian distro + Pixel desktop + Pi drivers.
Zulke distro's bestaan er ook voor andere SBC's. Het verschil zit hem in de drivers, want andere SoC, andere netwerkchip etc.
OpenPlotter is bij mijn weten puur applicatiesoftware, dus geen drivers (maar dat weten Brambo en Rooiedirk beter). Als je die applicatiesoftware via Synaptic beschikbaar maakt, zou het op iedere Debian distro moeten werken.

OpenPlotter is gewoon een verzameling python scripts. Is beschikbaar op github en zou met wat kleine aanpassing overal op moeten kunnen draaien. (Met wat meer aanpassingen zelfs onder windows)

Als je alleen gaat voor snellere hardware en maximale compatibiliteit kun je eens kijken naar een Pine64 of een NanoPC-T4.

Beide zijn Arm-based en beide hebben het voordeel dat de voeding beter is (bus-stekker i.p.v. power over USB). De bus voor input van externe data is bij Pine64 en NanonPC ook aanwezig. Waarschijnlijk wel een andere videokaart, dus je moet werken vanuit de python scripts. Volgens mij was een van die platforms al eerder genoemd in een eerder draadje.

En ja, de prijs komt eerder in de buurt van een NUC en andere x86 hardware dan van een PI.

PS eerlijk gezegd is het voordeel van Openplotter met name de gecombineerde installatie van kplex, opencpn, signal-k en nodered dan de bundeling met linux, de wifi- en de vpn-functionaliteit. Met het ontbreken van een goede NMEA2000 hardware-plugin is de multiplexer functionaliteit ook beperkt.

reuver schreef :

OpenPlotter komt standaard met een instelling om via canbus convertor NMEA2000 te ontvangen.

Er kan geen enkele computer overweg met directe NMEA2000 invoer.

Bram

Experimenteel of volledig stabiel en functioneel inmiddels? Dacht dat OpenCPN zelf alleen NMEA0183 kon interfacen?

Beste NV,

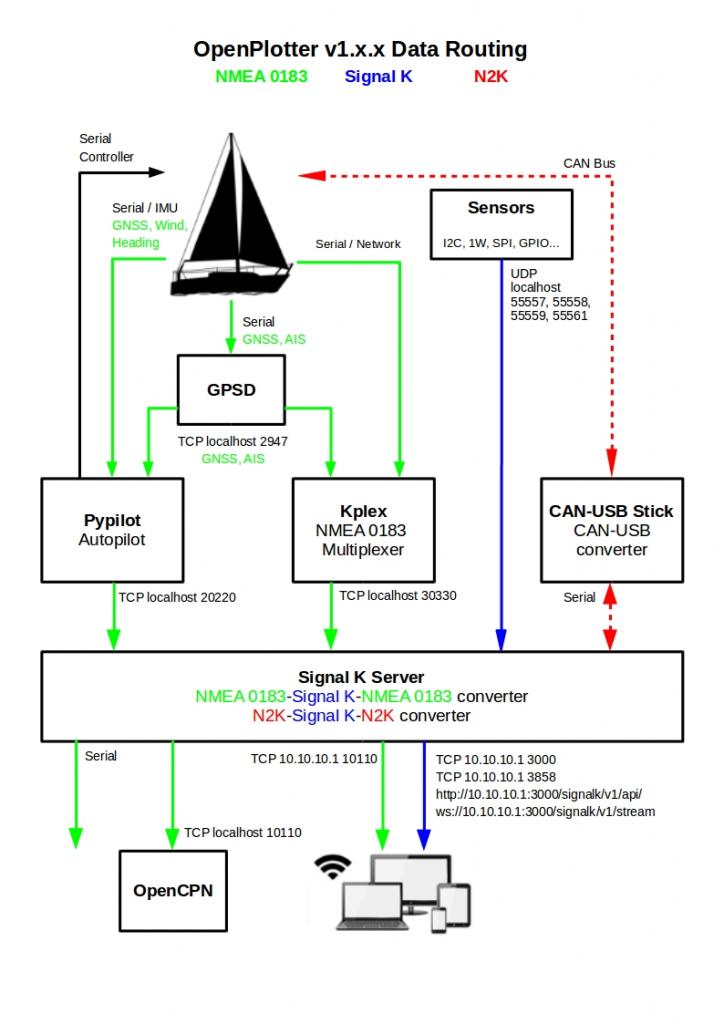

hier nogmaals het schema hoe de ontvangst van NMEA2000 wordt omgezet naar OpenCPN en andere toepassingen. Rood is de NMEA2000 route. Is niet volledig getest maar schijnt te werken. Er is ook nog de oplossing van Actisense.

rooiedirk schreef : Exact. Dit is wat Sailoog daar in januari over schreef:

Is dat niet al een jaar de status!? Maar OpenCPN praat dus Signal-K inmiddels? Dacht dat het alleen met NMEA0183 overweg kon. Leuke ontwikkeling wel!

Nee nog niet. (Er liggen wel een paar commits klaar, maar of die het halen in de volgende release???)
Wat Openplotter doet is SignalK een vertaling laten maken van nmea2k naar 0183. OpenCPN ziet dus alleen de 0183.

Geen idee hoe uitgebreid deze ondersteuning intussen is.

NMEA2000 (b)lijkt te werken bij mij. In ieder geval m'n Em-Trak B330 AIS transponder kletst via een NMEA2000 backbone vrolijk met SignalK, via het PiCAN 2 bordje dat je bovenop de Pi schroeft.

Bordje:
www.amazon.de/NEU-PiCan2-CAN-B...=8-1&keywords=pican2

Instructies:
bastelbude.grade.de/mediawiki/...piCAN2_.28as_root.29
(voor alle zekerheid doe ik dan eerst "sudo su" in de terminal, kan misschien zonder)

Openplotter instelling:
Vinkje aanzetten bij CANBOATjs

SignalK:
plugins installeren en activeren (+ reset voor gebruik): AIS2SignalK en NMEA2000->NMEA0183 (namen van deze plugins doe ik uit m'n hoofd)

Verder heb ik de OpenGL driver geactiveerd, maar dat levert nog niet veel soelaas voor OpenCPN via RealVNC. Ik moet nog een draadje volgen over het werkend krijgen van OpenGL via VNC.

Ja, werkt NMEA2000 > SignalK > nmea193 ook prima via het Can-usb kaartje. Werking getoond op de ZF Wintermeeting.

OpenGL in de Raspberry zet je aan via raspi-config > advanced. In OpenCPN OpenGL aanzetten. Texture cache etc niet gebruiken.

Met de laatste 4.19.xx kernel versie en laatste updates werkt het buitengewoon snel.

De snelheid als VNC client hangt het natuurlijk af van de verbinding met de VNC server.

Realvnc werkt hier ook zonder problemen.

Groet,

Bram

Ja Ja we (Brambo, Bramzeil en Prutser) hadden gewoon 3 SignalK netwerken tegelijk in de lucht!
Het moet dus kunnen! Ik kan er alleen nog steeds niet over uit dat Bramzeil wel AIS schepen ontving op zijn homemade T-antenne, ik bedenk nu wel ineens dat jij een SRT transponder daarvoor gebruikte en dat mijn Seannexx USB ontvangertje wel slechter ontvangt! Dat zou een verklaring kunnen zijn. (hoop ik )
Dat moeten we eigenlijk nog een keer testen.

PS Hoezo zitten we in dit draadje?
