Onderwerp: Nmea2000 SignalK Nmea183

Nmea2000 SignalK Nmea183 11 feb 2019 21:42 #1021237

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2680
Nog even gekeken naar de plugin om SK om te zetten naar nmea183.

Je kunt hierbij zelf in de plugin aangeven welke nmea183 zinnen je wilt ontvangen.

Samenvattend met een can-usb boardje kun je nmea2000 ontvangen via signalK/Canboat en de instrumenten gebruiken. Daarnaast is er plugin om signalK om te zetten in nmea183 en te gebruiken in combinatie met je computer kaartplotter.

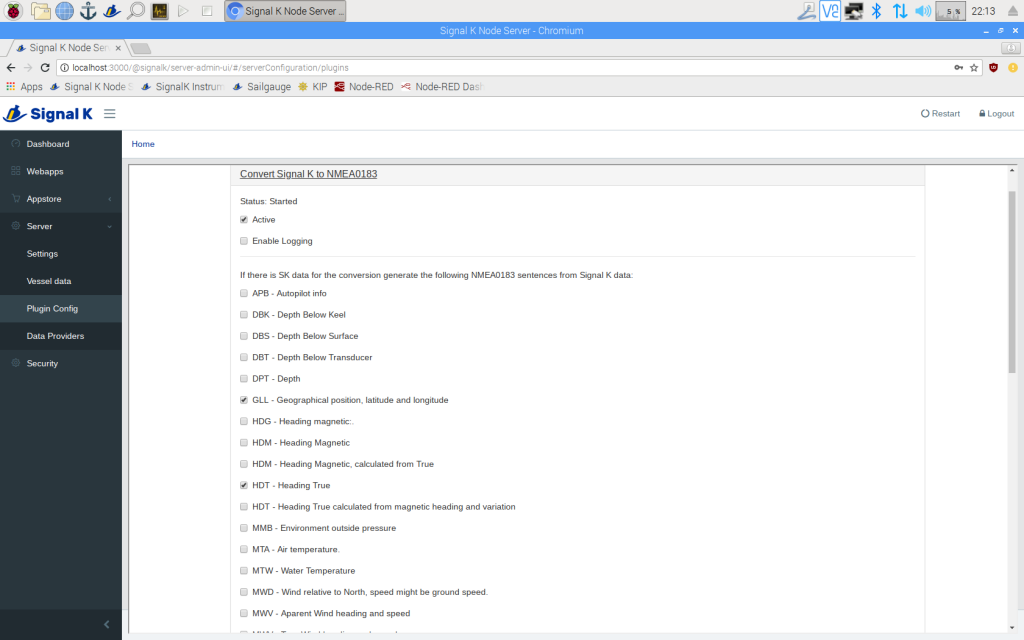

Zie schermafdruk Raspberry Pi. Het enige wat je in OpenPlotter nodig hebt is een usb-canbus adapter.


Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 12 feb 2019 20:55 #1021475

  • reuver
  • reuver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 241
brambo schreef :
Zie schermafdruk Raspberry Pi. Het enige wat je in OpenPlotter nodig hebt is een usb-canbus adapter.
Doe je er ook een schema bij voor een optocoupler of gaan we toch de ali canbus adapters afraden ten faveure van de Canable Pro-versie?

De ali-versie en de standaard versie lijken mij voor hobbyisten of accidentele gebruikers. Niet Plug & Play.
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 12 feb 2019 21:35 #1021486

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2680
Het canable boardje is er in twee versie's. Een zonder optocoupler en een met optocouplers.

Ik heb hierover geinformeerd bij de ontwerpers. Er is altijd wel een risico van ground-loops. Zij zijn tot op heden geen problemen tegen gekomen met het boardje zonder. Je gebruikt alleen maar de twee data aders.

Ik heb ook nog een test gedaan met mijn magnetisch scheidings module en die bleek ook te werken.

Je moet wel een paar handelingen verrichten. Ik kan daar wel een beschrijving van maken.

Op de Wintermeeting hoop ik een demonstratie te kunnen geven. Ook met plugin om NMEA2000 om te zetten naar Nmea183. Plus uiteraard wat SignalK instrumenten.

Mits er een Nmea2000 bron aanwezig is.

Groet,

Bram
Laatst bewerkt: 12 feb 2019 21:40 door brambo.
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 03:34 #1021505

Mits er een Nmea2000 bron aanwezig is

Twee bronnen dan: een CAN apparaat gaat pas broadcasten als het netwerk bestaat. Dat netwetk kan zo eenvoudig zijn als een baroplug, een brandstofmeter en twee eindpluggen. Het CAN boardje zal zich als een ghost gedragen en niet meedoen.
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 06:52 #1021509

Heb Bram al beloofd mijn testopstelling mee te nemen, we zijn ook de Signalk server aan het testen op de BoatController, in dit geval in eerste instantie icm de Actisence NGT-1 ik wil echter als het werkt een eigen spi boardje maken. Vooralsnog komt er maar sporadisch data door van de NGT, hebben nog niet kunnen debuggen. :angry:
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 09:16 #1021530

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16066
Als ik kan helpen, moet je het zeggen hoor.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 09:28 #1021532

Graag maak maar een schema spi naar can normaal galvanisch gescheiden maar met een jumper zou ik bijvoorbeeld de rpi zero ook willen kunnen voeden van uit de bus. nog een jumpertje voor een terminator en klaar. Wacht met belangstelling je schema af, hartelijk dank voor het aanbod!
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 09:37 #1021534

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16066
ik neem aan dat je dat gaat verkopen?
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 10:03 #1021544

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2680
Zeilprutser schreef :
Heb Bram al beloofd mijn testopstelling mee te nemen, we zijn ook de Signalk server aan het testen op de BoatController, in dit geval in eerste instantie icm de Actisence NGT-1 ik wil echter als het werkt een eigen spi boardje maken. Vooralsnog komt er maar sporadisch data door van de NGT, hebben nog niet kunnen debuggen. :angry:

Goedzo Zp,

hier lijkt het allemaal te werken met de OpenPlotter SignalK. Can-usb werkt met de standaard bitrate van NMEA2000 250k. Instelling van de can-usb moet gedaan worden in het SignalK menu en niet in OpenPlotter zelf.

Heb het slechts eenmaal elders kunnen proberen. Ik heb hier thuis geen Nmea2000 beschikbaar. De boot staat nog in de stalling.

Je kunt ook can-utils gebruiken om zenden en ontvangst (maximaal 2x) te testen.

In een terminal: cansend can0 999#DEADBEEF in een andere terminal: candump can0
Je moet dan in de tweede terminal de eerste zin zien verschijnen. Kan slechts een paar keer.

Ben erg benieuwd naar de test.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 10:18 #1021549

roozeboos schreef :
ik neem aan dat je dat gaat verkopen?
Geef jij je printjes op het forum weg dan?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 10:21 #1021551

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16066
rustig joh. jij zegt : "maak maar een schema", voor een commercieel produkt dus.
lijkt me dat ik er dan ook wel wat aan mag verdienen. Of moet het voor niks?
Bovendien moet je even met wat betere specs komen. Anders kan ik niet ontwerpen wat jij wil, en gaat het fout.
En kan ik niet inschatten hoeveel tijd het schema ontwerpen gaat kosten.
Tenslotte zou ik eerst de debug sessie succesvol zien te krijgen, anders moet er toch nog wat veranderd worden dalijk.
Kan ik je ook wel mee helpen, tegen vergoeding.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 13 feb 2019 10:22 door roozeboos.
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 10:36 #1021560

Als ik je moet betalen dan betaal ik liever mijn eigen engineers, je vroeg of je kon helpen, dat kon.
No hard feelings!
Voor het debuggen is het ook ff wachten dat mijn jongens tijd hebben.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Alleen ingelogde leden kunnen reageren.

Nmea2000 SignalK Nmea183 13 feb 2019 10:39 #1021563

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16066
al goed. :)
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.
