Onderwerp: Signal K installeren onder Windows en dan?

Aswin schreef :
Van zeilersforum:
‘We verbinden via TCP op poort 10110 naar een ShipModul MiniPlex 3 (MiniPlex-3Wi-N2K om precies te zijn) multiplexer.’

Dus tcp, ip van multiplexer en port 10110 als ik dat zo lees.

hanst schreef : OK, dat kan, maar dan is het wel een NMEA0183 Data connection. Denk je dan dat signalK de MXPGN zinnen automatisch goed uitpakt?

Aswin schreef :
Daar lijkt het wel op. Gewoon even proberen.

Aswin schreef :
MXPGN zinnen zijn (veel) minder gestandaardiseert dan 0183.
Feitelijk is dit één zin van de vele 0183 waar dan op een of andere manier alle data hexadecimaal in verwerkt zit.
Bij hex data kan dat bv msb of lsb gecodeerd zijn en ook de framelengte kan verschillen.
0183 (via ethernet of wifi) is dan gemakkelijker en levert minder 'protocol discussie' op.

Ps ik gebruik sk bijvoorbeeld om data in een influxdb op te slaan en dan daar grafiekjes van te maken.

Gepost met de officiële Zeilersforum-app

Baasklusje schreef :
Tsja, om dáárvoor SPD te gaan installeren en configureren lijkt mij overkill, als je al met SK werkt voor andere dingen. Sterker nog: als SPD als SK plugin zou zijn opgezet, zou SPD te installeren (en updaten) zijn geweest via de SK Appstore, de interfacing (data in en uit...) voor elke configuratie gelijk zijn geweest (geen viruele COM poorten, websockets etc...) en had een SK gebruiker zijn dashboard eenvoudig kunnen uitbreiden met een paar voor hem relevante performance variabelen die de SPD plugin had aangemaakt! Geen HTML programmeren maar gewoon via de SK dashboard webapp (KIP of wat je fijn vindt), die je toch al voor andere dingen gebruikt, je dus goed kent en jouw huisstijl heeft...

Zo zie ik het. En natúúrlijk kun je voor elke functie een stand-alone toepassing bouwen en kun je zeggen "ik heb SK niet nodig", maar ik ben SK wel gaan zien als een basis/platform/omgeving om "dataverwerking en presentatie aan boord" mee uit te voeren op een uniforme manier. hanst maakt daar mooi gebruik van; hanst had in plaats daarvan óók een stand-alone app kunnen schrijven, die had dan geconcureerd met andere apps die dezelfde poort nodig hebben, naar dezelfde scherm willen schrijven etc...

Raymarine noemt hun platform zelfs een OS (lighthouse) geloof ik. Is net zoiets eigenlijk, maar dan gesloten: een basis met centrale IO en HMI waarbij functionaliteit uitbreidbaar is met plugins.

hanst schreef : COG alleen updaten als SOG > 0,5kn oid??

rooiedirk schreef :
Hoe meer er van dat soort fixes op fixes in komen, hoe ingewikkelder het allemaal wordt op de verkeerde plek.
Logischer is het dan om in de 'derived data' plugin een 'COG to heading' te maken die dat doet om het zo centraal 1x te doen zodat alles wat een heading nodig heeft dat dan krijgt.

Nu is het in volgorde headingTrue, headingMagnetic, COG en anders 'bbox' (een vierkantje om de position)

Ik probeer de SK plugin VHFinfo aan de praat te krijgen. Doel is de info in een browser op de telefoon te tonen.

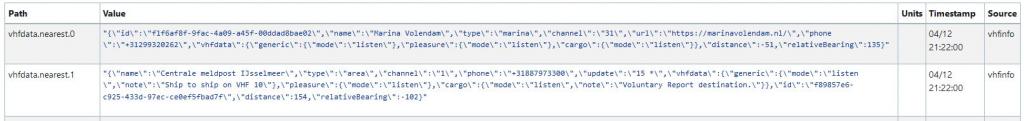

Inmiddels worden de keys netjes aangemaakt:



Daarna de plugin "signalk-instrument-display-plugin" geinstalleerd, maar het is mij niet duidelijk hoe ik deze plugin configureer om deze layout te krijgen:




Hoe moet ik deze plugin configureren; wat is de logica en hoe roep ik de juist SK keys van VHF kanaal, type en beschrijving op?



@hanst, als je meeleest: wil je de plugin configuratie van je voorbeeld delen?

Nachtvlinder schreef :
Die is niet per se nodig.

Je kunt nu onder SignalK -> Webapps -> VHFinfo de top 3 nearby zien.
In de plugin config configureer je welke types je wilt laten zien.

Dat leidt tot een zwart scherm:

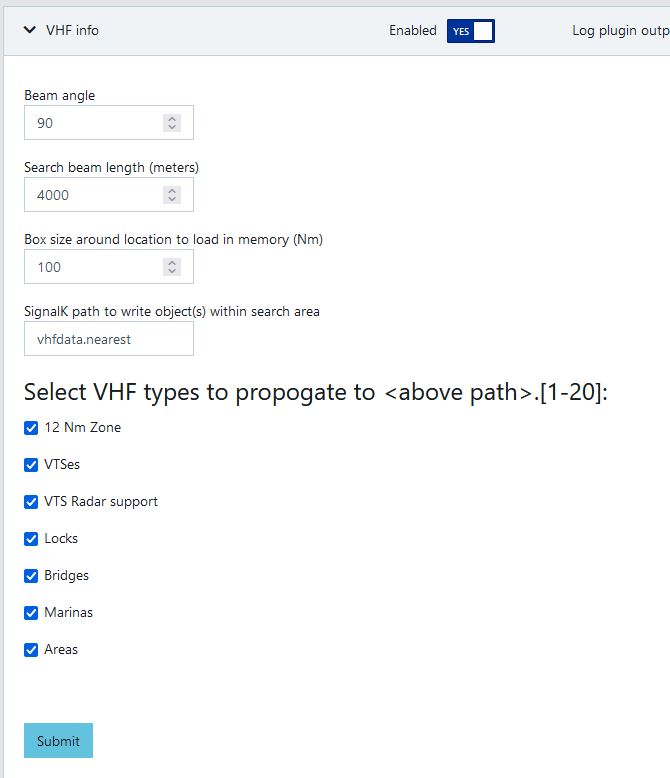

VHFinfo plugin zo ingesteld:

Nachtvlinder schreef :
Niet helemaal zwart...

Kun je als test in de plugin config 'resources.vhfdata.nearest' als path zetten?

Maar zou je toch nog de plugin config van je IJmuiden voorbeeld willen delen?

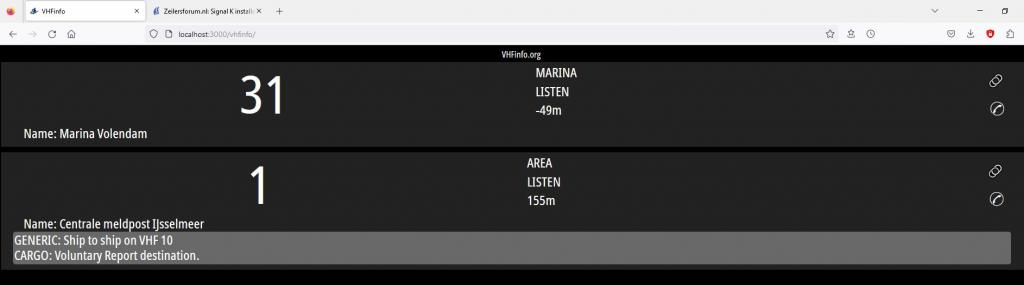

Dit ziet er op mobiel scherm wel beter uit.
Eerst even dat path goed laten laden, daarna kom ik terug op de config.

Thx, zie de nieuwe versie zo wel in de Appstore verschijnen

Nachtvlinder schreef :
Die staat er nu.

hanst schreef :
Zeker Dank maar weer!

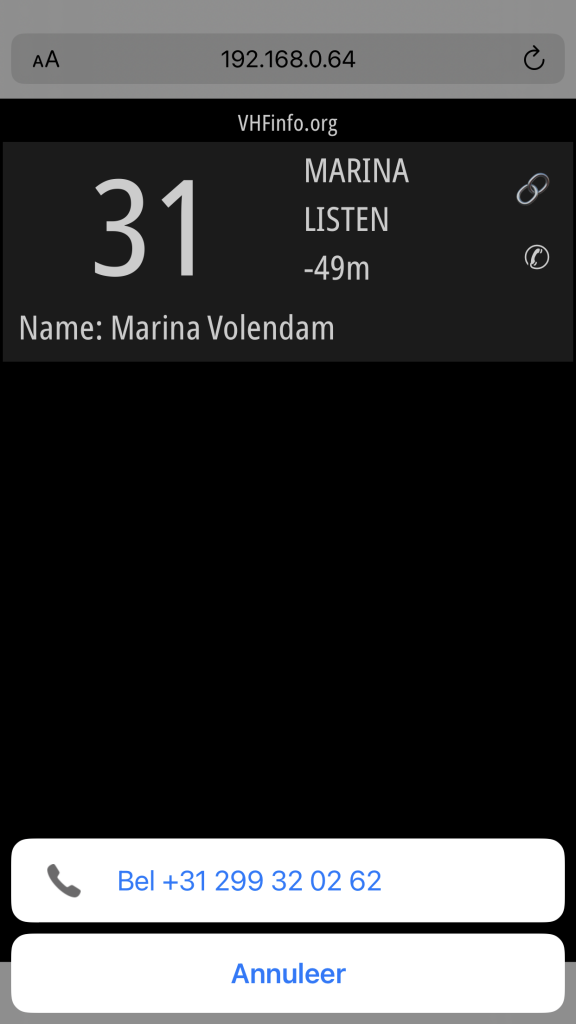

De URL en “bel-link” werken ook gewoon. Mooi gemaakt!

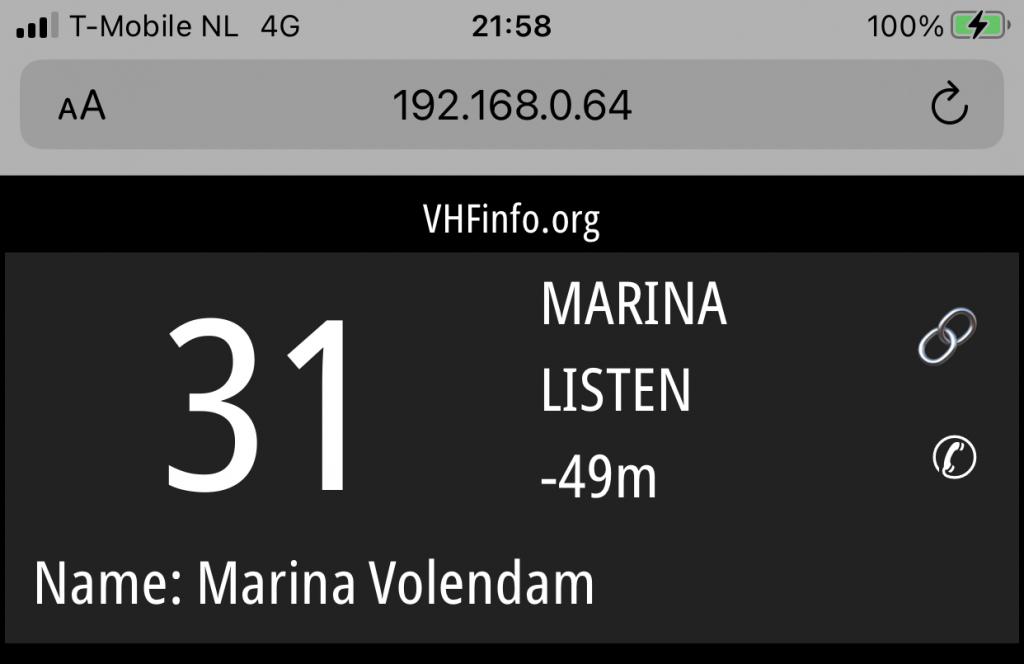

Op de telefoon?
Mooi hoor, petje af!

Voor die andere display plugin:
1. Resource path updaten
2. SignalK -> Webapp -> Instrument panel
3. Kies 'mobile'
4. Long press is config, daarna links/recht van scherm door sources cyclen
5. Long press to save

Config is niet heel handig. In principe de sources toevoegen en diplay layout kiezen. Daarna via browser de boxes configureren (long press etc).

Ik wilde een layout maken die eruit ziet als m'n B&G displays voor een 11.9" 1480x320 display. Misschien dat het handiger is een theme voor KIP te maken, want dat is qua config een stuk beter.

Dus dit voorbeeld…


…heb je niet (alleen) in de plugin geconfigureerd, maar ook op de HMI zélf?

Of… als je die plugin configuratie nog hebt; zou het handig zijn die hier (of in de readme…) te delen? Een voorbeeld editen werkt (ik denk niet alleen voor mij) vaak handiger dan van scratch een bepaalde methodiek proberen eigen te maken.

(en een handleiding helpt ook natuurlijk; al begrijp ik dat dat mss wat vroeg is in de ontwikkeling - en stom werk)

Nachtvlinder schreef :

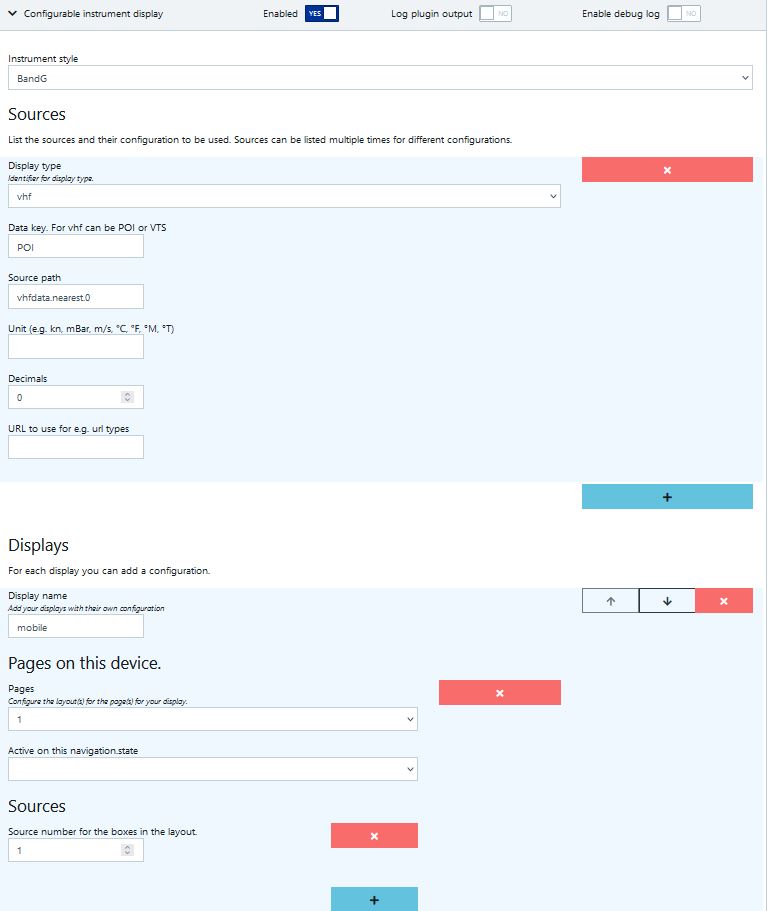

In de plugin zet je de sources and layout. Je kunt ook de sources aan de boxes assignen, maar dat gaat makkelijker in de browser.

Dus dan de signalk-instrument-display-plugin webapp openen en daarin 1 sec muis ingedrukt houden. Je ziet dan een groene lijn. Dan kun je klikken om door de sources te cyclen.
En weer lange muisklik om config te saven.

Om te proberen kun je misschien beter beginnen met layout '4' en nog wat sources toevoegen de je wilt laten zien. Bijv snelheid, diepte etc.

Super, dankje!

(morgen vrij en verder mooi-maken)

hanst schreef :
Vandaag even geprobeerd met de handige DataFiddler van SignalK. De voorbeeld MXPGN wordt inderdaad mooi vertaald en krijgt in de Deltas tpye:"NMEA2000" en de juiste PGN.
Het blijft wel eenrichtingsverkeer omdat de P&G performance plugin alleen naar een N2K netwerk output verstuurt, en om deze route te laten werken dan zou de plugin het bericht ook nog in een MXPGN moeten wrappen en wegsturen naar de multiplexer. Daarom is dit voor mij geen oplossing.
Maar niet getreurd. Ik had ook nog een SailorHat-ESP liggen en deze heb ik nu als een NMEA2000 to USB gateway ingericht en aan de server gehangen. Dat lijkt wel te werken maar ik weet het pas als ik de boel op de boot heb draaien, ik heb hier thuis helaas geen B&G displays rondslingeren.
@Hans, dank voor je hulp.
