Onderwerp: Databron Quicktide?

QuickTide / Nautin krijgt de gegevens geregeld rechtstreeks van RWS. Ze geven aan het aan te vullen met de gegevens van Wadvaarders. Het zijn de gegevens die ook in de Wadvaardersdieptestaat staan.

Zie ook www.nautin.nl/wb/pages/getij/dieptestaat-wadden.php

Wilde Wadvaarder schreef :
Dankje! Erg nuttig bestand om even alles te checken. In de app zie je de bron en datum. Die bronnen zijn heel recent van RWS direct gekomen. Sommige komen uit de ENC (3 jaar oud) en sommige komen van wadvaarders zelf.

Het lijkt net of RWS bij het uitleggen van de boeien de stand opmeet en doorgeeft aan Nautin.

De afwijkingen tussen ENC en Nautin/wadvaarders is best groot. ENC geeft consequent aan dat het ondieper is meestal zo een 20-30 centimeter Dat is voor wadvaarders natuurlijk een wereld van verschil.

Er is een andere dataset die is bizar gedetaileerd en komt overeen met de Quicktide waarden. Ik ga deze gebruiken voor mijn wadvaarders navigatie app.

Pieter Oskam schreef :
Nu is mijn belangstelling gewekt! Vertel, vertel!

Pieter Oskam schreef :
Ben ook zeer benieuwd.
Kun/wil je met ons delen waar je die dataset kunt vinden?

Eclips schreef :
Ik wil een combinatie maken tussen Quicktide, Windfinder, Navionics en de PDF stromingskaarten.

Het wordt een app waarin je
- de actuele waterstanden ziet, dus all lodingen en contouren passen zich aan naar een geselecteerd getijstation inclusief opwaaing en afwaaing
- De stromingspeilen staan zich aanpassen naar het selecteerde tijd (getijstation)
- De windrichting op basis van het geselecteerde tijd
- op basis van boot diepgang+speling zie je visueel waar je kan varen.
- verboden gebieden duidelijk tonen met de regelgeving
- verder gewoon de gebruikelijke navigatie dingen zoals boeien, lichten havens.

De webapp draait nu lokaal, ben best ver. Zal over 2 weken wel de webversie online gooien en later het in de Android en IOS app gieten.
Seanymph schreef : data.overheid.nl/en/dataset/61...n-vaklodingen-20-mtr

Het is geen bruikbaar formaat voor bestaande applicaties, eventueel te zien in Qgis. Ik giet het eerst om naar GeoJson en dan naar Vector Tiles.

Dat klinkt veelbelovend, ik ben heel benieuwd en hou me aanbevolen om te testen.

Wij, bij Nautin, gebruiken de dieptestaat van RWS zoals die met regelmaat wordt rondgezonden vanaf de Brandaris.
Alleen met het Kimstergat is iets bijzonders aan de hand.

Het verschil ALAT-NAP is bij het Kimstergat flink anders dan van de gebruikte getijdentabel (Harlingen)
Wij gebruiken het verschil van Harlingen om diepte bij ALAT aan te geven. Anders kloppen de passagetijden niet meer.
Deze werkwijze is gevalideerd bij RWS en de deskundigen gaven aan dat dát de juiste werkwijze is.

Als je het vergelijkt met de dieptestaat van de Hydrografische Dienst dan is er nóg een afwijking.
Zij ronden af op hele decimeters, maar "veilig". Dus een diepte van 1,39m wordt weergegeven als 13 dm, immers het is niet echt 14 dm, komt een cm te kort.
QuickTide werkt in cm en doet die afronding niet.

Wisseling schreef : Veel dank voor deze informatie. De brandaris info is wel openbaar toegankelijk maar niet echt in een IT-vriendelijke manier.
Wisseling schreef : Als Alat-NAP harlingen is 134 centimer in de app maar ook in de data van RWS. Het is toch logisch om deze te gebruiken omdat hij het dichts bij ligt?
Oost meep ligt inderdaad iets dichter bij West terschelling en heeft ALAT-NAP 148centimer. Deze 2 wantijen liggen nog geen mijl uit elkaar maar een verschil van 14 centimeter is best veel.
Ik begrijp even niet wat er dan heel bijzonder aan de situatie is met Kimstergat?
RWS publiceert in onder andere de ENC per cell maar ook per grid de ALAT NAP offsets. Je ziet dan ook best dat er sprongen/randen in de data zitten waar een nieuw vlak begint.
Wisseling schreef :
De diepte die de brandaris afgeeft, maar ook alle andere bronnen zijn afgerond op decimeters. Als je dan de alat->nap er in centimeters vanaf trekt dan heb je een schijn nauwkeurigheid toch? Op school leerde ik dit als "significantie". Als je centimers van decimeters aftrekt, mag je antwoord alleen in decimeters zijn.

Ook is de meting niet in centimeters nauwkeurig. De laseraltimetrie is op 5 centimeter nauwkeurig. Echter, omdat bij slib de overgang van water naar vast geleidelijk is, is de techniek nog iets minder nauwkeurig.

Over het algemeen heeft Quicktide mij nog nooit in de steek gelaten, dat lijkt mij het belangrijkste. Het is best lastig om dit goed te doen. De alat referentie moet goed zijn. De afgeliding van de getij curve naar een bepaalde plek is lastig, de dieptestaat zelf goed hebben is lastig en dan nog natuurlijk de op- en afwaaing.

Eclips schreef :
Dank allen voor de feedback. Heb een eerst proef nu online gezet op nautinect.com/waddenzee/#8.91/53.2093/5.6905

Eerste keer laden duurt lang, want het detail niveau is gigantisch hoog, ook uitgezoomd. Als alles in de cache zit loopt het sneller. Later zal ik hem in een native app zetten zodat ik ook boord net data kan gebruiken en het sneller gaat.

Mijn doel was voor mij vooral persoonlijk om de wirwar aan apps voor het wad te minialiseren. Deze app vervangt voor mij nu.
- navionics
- quicktide
- windfinder
- stromingskaarten

De kaart is dus niet bedoeld voor navigatie, maar voor mij persoonlijk ter vervanging van de diverse app met de functies die ik belangrijk vind. Deze functies kan je rechtsonderin activeren (wind, stroming, actuele diepte)

Feedback is natuurlijk welkom. Het juist krijgen van alle dieptes was nog best lastig maar aardig gelukt. Als validatie kijk ik naar navionics, nautin en defensie. Maar bij Kimstergat zit een best wel groot verschil. Ik bereken -1.6m LAT, navionics -1.4m en de nautin zegt -1.2m maar defensie zegt -1.6m (meting 24 februari)

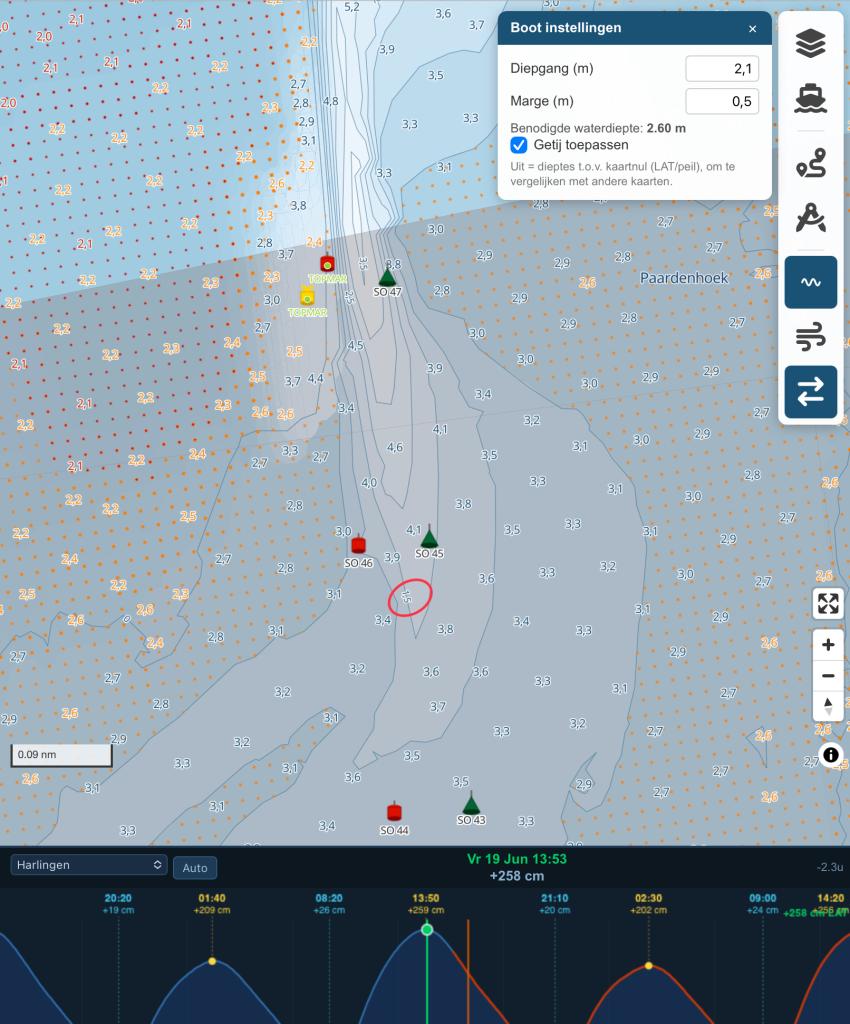

Deze screenshot is bij “inschot, Paardenhoek, Omdraai”, zeg maar de korte route van Vlieland/Terschelling naar Texel. Nabij boei SO 45 staat er een dieptelijn van 1,5, klopt dit? Het is wel pal HW, zie verdere instellingen van boot in kader.

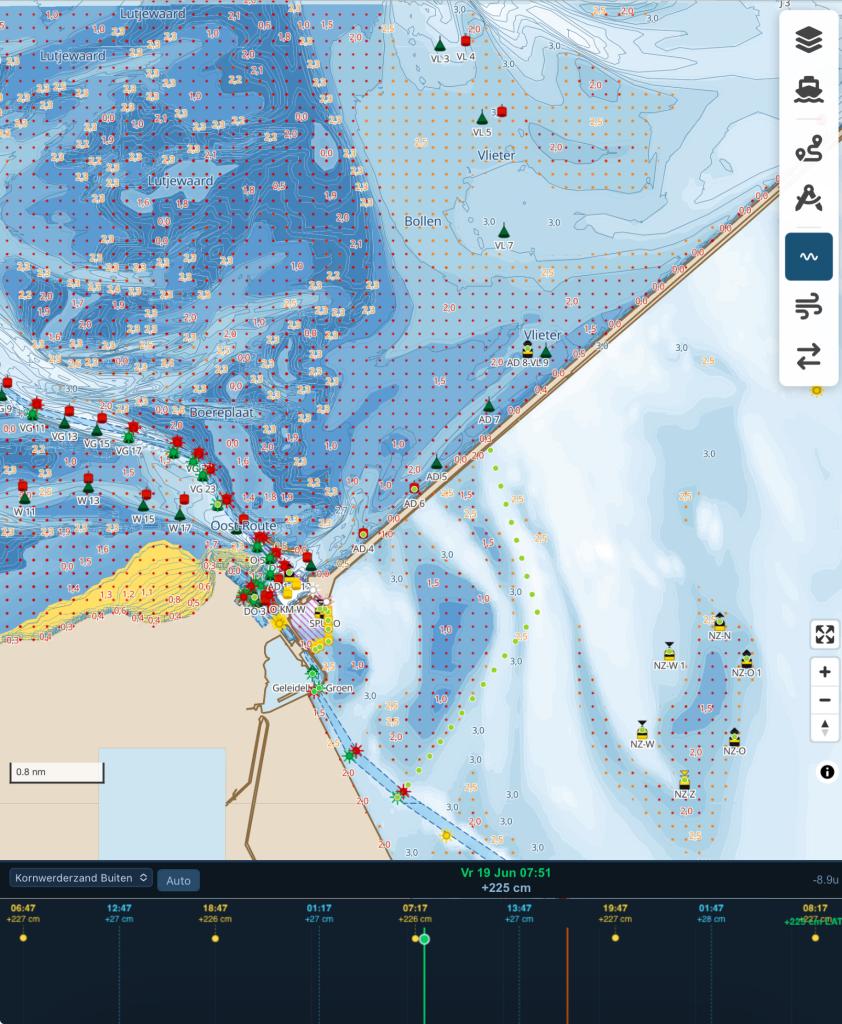

Eerste indruk na 10min is zeer positief (op ipad), makkelijk te bedienen en spreekt voor zichzelf!
Alleen de getijden curve zie ik niet bij LW.
Ook zie ik een grijsachtig vlak/gebied nabij SO 45 boei, de betekenis is mij niet helemaal duidelijk.

Kornwerderzand-Buiten en nog wat andere havens hebben nog geen getijden curve bemerk ik.

Respect voor al het werk!

BvdA schreef :
Dankje. Er ontbraken een paar stations, die ik eigenlijk nooit gebruik maar toevoegen was makkelijk. De Opwaaing grafiek zat er ook niet niet in.

Die 1.5m kwam van een Depth Contour. Diepte contouren labels verandere niet mee met het slepen van de getijden grafiek, dat is nu opgelost. Gek genoeg heeft ENC Diepte contouren en dieptegebieden. De dieptegebieden zijn gelijk aan een contour in de meeste gevallen. De dieptecontouren zouden grotendeels achterwege geaten kunnen worden.

Pieter Oskam schreef : Voor zover ik weet is het verschil dat een dieptelijn stopt aan de kaart(cel) rand en dan in een volgende cel weer doorloopt. Een diepte gebied is het gebied binnen de diepte lijn en de cel begrenzing. De gebieds lijn is dus altijd een gesloten polygone integenstelling tot de diepte lijn die eindig kan zijn.

Bij jouw veranderd de kaartdiepte met het getij, dus de dieptelijnen en contouren zouden ook mee moeten veranderen. Maar dan moet je dus je eigen lijnen gaan berekenen aan de hand van de waterstand. Zoiets als wat buienradar doet met de temperatuur/neerslag kaartjes. (Hoe mooi wil je het maken )

rooiedirk schreef :
Het klopt wat je zegt. Een gebied moet altijd een lijn hebben die gesloten is. een diepte contour is in theorie ook altijd een gesloten lijn, maar zal in stukjes worden opgeknipt door de ENC cellen, alleen dit zie je als eindgebruiker niet.

De dieptes op de contouren veranderen nu ook mee.

Laatste versie heeft nu ook auto-routing. Niet perfect (HEEL lastig om perfect te krijgen) maar doet het super goed.

Voor mij is de app nu goed genoeg voor gebruik op het water tijdens mijn zomervakantie. Even omgieten in een native app en we gaan los. Zal er wellicht een ander draadje aan wijden.

Pieter schreef:
Dank allen voor de feedback. Heb een eerst proef nu online gezet op nautinect.com/waddenzee/#8.91/53.2093/5.6905


Reactie:
Dank voor het delen Pieter, ik vind de pagina echt geweldig. Ik heb hem vanmorgen getest op de tocht van Den Oever naar Texel. Alles leek te kloppen alleen de stroomsterkte onder Texel was veel groter ( had ik ook al verwacht). We hadden ca. 3 knopen stroom maar in de kaart stond 0,6 kn.
De richting is wel correct.

Maar ik ben fan, hij staat in mijn favorieten!

edwin30 schreef :
Leuk om te te zien dat hij al echt gebruikt wordt, ik ga pas over 3 weken op vakantie. Het probleem met de stroming was 2 ledig maar met name dat de eenheden verkeerd stonden. De getallen waren in m/s en niet kn. Dus de stroming was 2x zo sterk dan weergegeven. Ga je nog verder over het Wad? Het nut van de app komt veel verder naar voren zodra je over de echte ondieptes moet.

De webversie was voor mij een proef om snel te ontwikkelen. Vandaag even gezeten om hem om te zetten naar een native app. Android in eerste instantie.


overigens waar dit draadje initieel mee begon, waar haalt Quicktide zijn dieptegegevens vandaan? Ik heb het gevonden: english.defensie.nl/documents/...oad-water-depth-list

Toevalligerwijs was mijn eerste validatie punt het Kimstergat omdat dat voor wadvaarders een van de lastigste wantijen is. Maar nu blijkt, Quicktide heeft waarschijnlijk een tikfoutje gemaakt..

Ik ben onder de indruk

nautinect.com/waddenzee

Wauw! Zeker impressed!
Nou nog de Laseraltimetrie er bij in, want deze dieptes zijn leuk voor de diepe geulen.
Alleen, een peiling wordt wel op een peildatum gedaan hoor.
Alleen als je er een pijltje bij zet, wordt het een pijldatum...

Waar heb je de verboden gebieden vandaan?

It Paradyske schreef : ENC van rijkswaterstaat. Was voor mij erg belangrijk omdat ik het eerste jaar op het Wad geen idee had wat nou de regels waren. De mensen in de havens wisten het ook vaak niet. Gelukkig stonden er extra velden in de ENC data en dat trek ik er uit. Ik heb hetzelfde gedaan voor de Duitse verbodgen gebieden (Schutzgebiet). In een apart draadje maken we ons zorgen over de toegankelijkheid van het Wad, maar de Duitsers kunnen er echt wat van.

De laseraltimetrie zit er al in. Ik gebruik die voor de gebieden om de ENC aan te vullen. ENC heeft voor het wad al soundings, dus daar gebruik ik het alleen om de Dieptegebieden/contouren her te berekenen voor de ondiepe plekke zodat ik de animatie kan maken waar op welk momen bodem, ondiepwater, of diep water is.

Voor het ijsselmeer is er geen dieptegegevens in de ENC dus daar zie je dat mooie laseraltimetrie raster als je inzoomt.

Ik ben gister nog even bezig geweest met de android versie. beta staat online play.google.com/apps/testing/com.nautinect.plotter

Route planning zit er nu ook best goed in, dat was knap lastig maar nu wel tevreden.

Als je goed kijkt zitten er nog wat gekke artefacten in, missen er wat zaken en is soms iets krom waar het recht moet zijn. Ik focus me nu even op de 80/20 regel, die puntjes op de i zijn echt moeilijk. Ik heb niet veel tijd voor onze vakantie en mijn doel is dus te stoppen met gebruik van navioncs, windfinder, quicktide en de getijdenatlas

De app is nu gratis, maar er zitten wat betaalde features achter waarin ik nu nog binnen de free-tier zit waardoor dit kan.

Hou er rekening mee dat Rijkswaterstaat de verboden gebieden NIET allemaal weergeeft c.q. correct weergeeft. Op de IENC Waddenzee met Diepte van RWS ontbreekt van sommige gebieden de aanduiding of de begrenzing. Ik heb dat al tijden geleden aangezwengeld bij RWS maar het lijkt ze maar niet te lukken. Daarom heb ik zelf een GPX-bestand gemaakt dat voor zover ik weet wel redelijk compleet is. Inclusief laatste wijzigingen mbt Vogelpolle en Simonszand.
Die GPX gebruik ik in OpenCPN als laag over de satellietfoto.

Op mijn Android 13 telefoon, krijg ik geen kaartbeeld (Waddenzee gedownload).

Dag Pieter,

Ik vertel je er graag over.
Stuur je e-mailadres even naar Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken.

Met groet,
Wim

Mag ook gewoon in het topic hoor, dan hebben anderen er mogelijk ook wat aan.

RobertWalter1 schreef :
Op een simulator met android 13 (pixel 6a) werkt het wel. Ik zie geen Crash reports voorbijkomen, dus mocht je de melding krijgen "De app is onverwachts gestopt, wil je een foutraport sturen?" Toets dan ja, dan zie ik precies wat er mis gaat.
