Onderwerp: momentsleutel elektrische aansluiting gloeiplug

TuuLeVi schreef :
Gaan we nu weer van voren af aan beginnen ? Ja het is inderdaad haast niets. Dat is ook wat de aanleiding van dit draadje is. Natuurlijk mag iedereen zelf weten hoe die €150,- aan onderdelen monteert of laat monteren. Maar ik ben het zo van plan.

3Noreen schreef : dat is altijd het best, mijn punt is dat het een groter verschil gaat maken of het oppervlak een beetje vettig is of juist niet.

TuuLeVi schreef :
Dat was al besproken.

3Noreen schreef : Ik weet het niet
Kijk maar eventjes of je er uit komt:

Gijper schreef :
Dat lijkt me duidelijk.

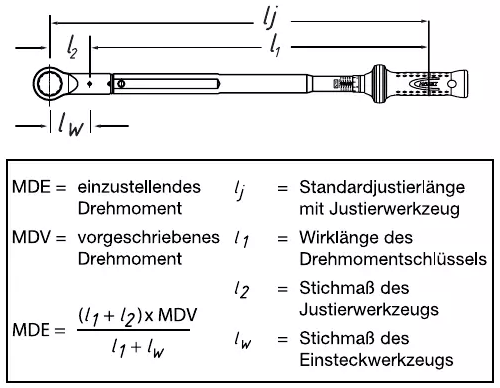

Volgens mij komt het er op neer dat ze die sleutels justeren met een bepaald gereedschap en dat je dan wel rekening moet houden met de lengte l_W. Ook kun je er verlengstukken op zetten en dan maakt het wel uit.
In ons geval zal het inderdaad wel kloppen met een simpele kracht maal arm dus dan is die van jouw teruggelopen. Misschien wordt het tijd hem te justeren? (Dat had je al lang kunnen doen natuurlijk )

3Noreen schreef :
Meid maak je niet zo druk ! Alles is al een keer of meerdere keren hier besproken op ZF .

Vind het wel geinig dat je het zo nauwkeurig wil doen, die 2Nm.
Zonder verder oordeel en ook mijn mening deel ik niet.

Wat ik afvraag: bestaat er een geleidende borglijm?

Snelstollend kopervet misschien?
Valt mij op dat nog niemand de pijl op de knikmomentsleutel heeft genoemd.... verkeerd om is oneindig kapotte bout....

Je hebt hier maar een deel van de momenten getekend.
In de sleutel zit een draaipunt, dat is het punt waar de sleutel klik zegt. Op dat "klikpunt" werken ook momenten. De verhouding tussen de afstand emmer - klikpunt en klikpunt - vierkant verandert als je de emmer op een andere plek hangt. Weliswaar heb je dan het correcte draaimoment op je moer maar de sleutel zal verkeerd aanwijzen.
Het is dus wel degelijk van belang om de emmer op de juiste plek te hangen.
Nogmaals: bij mij zit een kerf in het handvat en bij jou zal ook ooit iets geweest zijn.

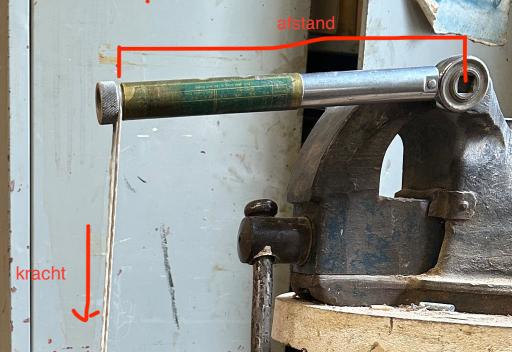

En de hoek tussen afstand en kracht is zeker geen 90 graden. Wat de foto laat zien is zomaar 10% verschil in moment.

Welnee: sleutel in bankschroef staat 3 graden scheef; dat geeft 0.14 % afwijking

Het moment dat je instelt zou het moment op de moer moeten zijn; TS meet dus goed en de sleutel zou op dát moment gecalibreerd moeten zijn. Dat het lokale moment op het klikmechanisme waarbij dat moet gaan klikken lager ligt dan dat op de moer, is het probleem van de fabrikant niet van de gebruiker

yes you are right

klikmechanisme

en: Why GRIP Position on Torque Wrenches MATTERS!

Of intuitief gezegd: je kunt oneindig veel kracht op het draaipunt (pin) van de momentsleutel zetten zonder dat hij klik zegt.

Interessant! Dan zou wel gespecificeerd moeten zijn waar op het handvat je moet trekken.

Voor de nieuwe moment-schroevendraaier speelt dit niet.

Ik hoor niemand over ; temperatuur.

Mss kun jij je dáár in verdiepen dan en hier delen als daar iets relevants bij blijkt?

Jeroen-Pion schreef :
Luchtweerstand is veel belangrijker!

yes you are right

Dit lijkt mij een keurig, in meervoud uitgevoerd experiment om aan te tonen dat het inderdaad belangrijk is je hand op de handgreep te houden:



Hoe scoort de herhaalbaarheid bij jouw testen? Of heb je maar één keer gemeten?

Baasklusje schreef :
Precies, ik vermoed ook dat temperatuur een ondergeschikte rol speelt. Jeroen vraagt het zichzelf vast ook niet écht af… Of wel!? Dan ben ik benieuwd naar zijn onderzoekje!

Dat van die arm wist ik niet en kan best relevant zijn: mijn mini click-momentsleutel waarmee ik de draad uit een aluminium accupool gestript heb, heb ik waarschijnlijk met mijn hand over het draaitpunt bediend in een poging (net zoals een wringijzer bij tappen) symmetrisch te belasten. Dan oefen je dus een groter moment uit dan je denkt.

Dit draadje is toch gestegen tot het niveau accuraat?

Dan spelen er wat meer factoren mee , kijk maar eens naar de iso norm hoe en waar en met wat wordt een moment sleutel gekalibreerd.

Een ex bedrijf van de familie , waar ik als kind veel over de vloer kwam , Klikker de klik

Als we het over precies en accuraat hebben ………

3Noreen schreef :

Leuk Jeroen; ik ben benieuwd naar wat je literatuuronderzoekje of je ervaringen ons kunnen leren!

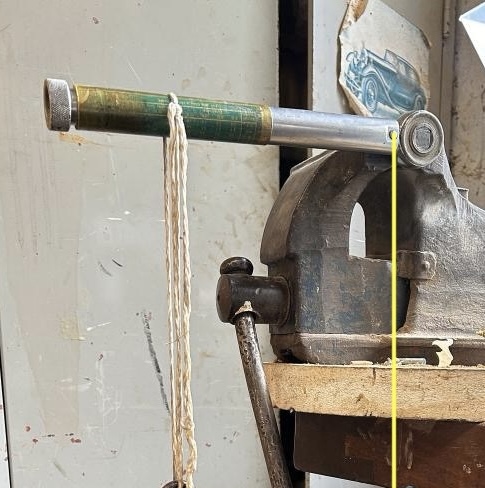

Ga maar eens langs de gele lijn trekken: hoeveel kracht je ook zet; het mechanisme zal nooit klikken, terwijl je wél een moment op de bout uitoefent.

Je kunt gewoon via lineaire verhoudingen uitrekenen hoeveel groter of kleiner het moment is dat je op de bout uitoefent wanneer je van het midden van het handvat (waarbij er ooit gecalibreerd is) naar binnen resp. naar buiten gaat trekken.

yes you are right

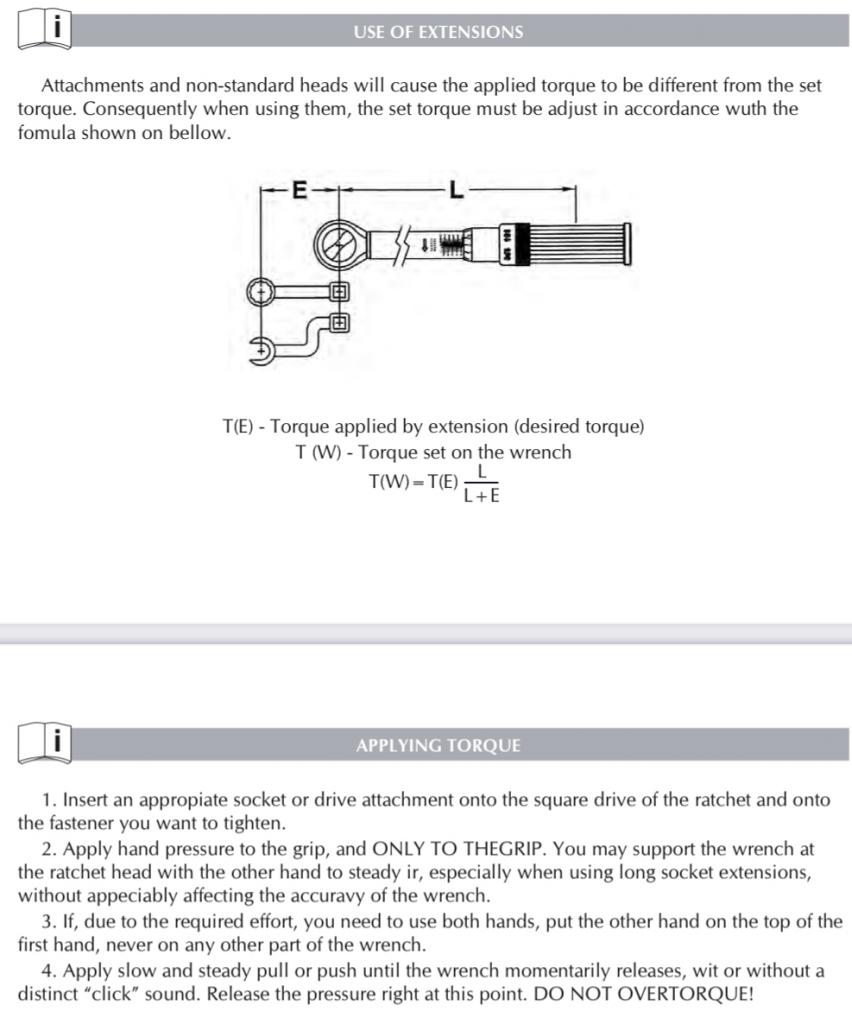

Ook deze handleiding is zeer specifiek over hoe de momentsleutel vast te houden (en waaróm):
