Tijd voor een update, er wordt nog steeds geklust aan deze projectboot...


GPS-Steun.

De boot heeft nu een mooi setje instrumenten en een nieuwe marifoon met AIS. Daar komt nog een Windows plotter bij waar ik nog mee bezig ben, maar één ander belangrijk component onbrak nog: een GPS antenne.

Nu hebben we op het werk maritieme kwaliteit GPS antennes liggen, maar hier zit geen steun bij om 'm netjes op de hekstoel te kunnen bevestigen. Bij de Trident heb ik precies zo'n antenne gebruikt en deze met een paar standaard pijpbeugels bevestigd, maar echt fraai was dat niet. Dat wilde ik nu graag anders doen.




En toen kwam de 3D printer die we hebben staan in beeld...

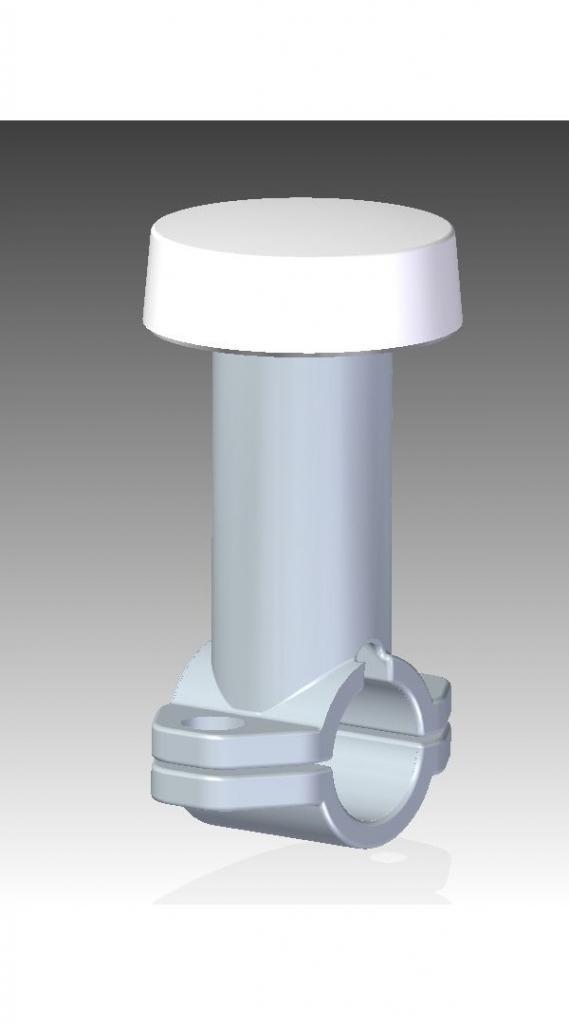

Eerst een steun gemodelleerd in Solid Edge:

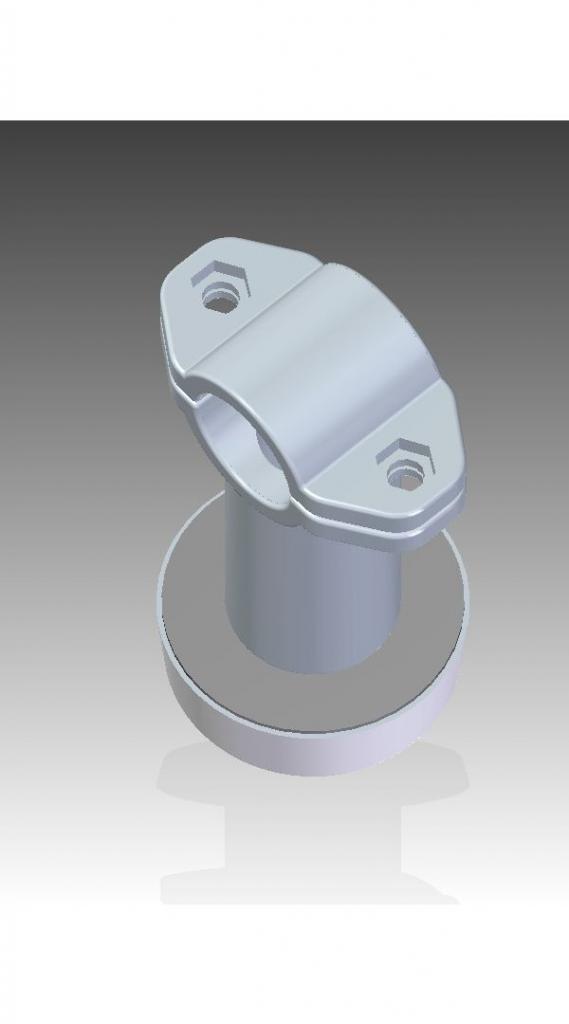

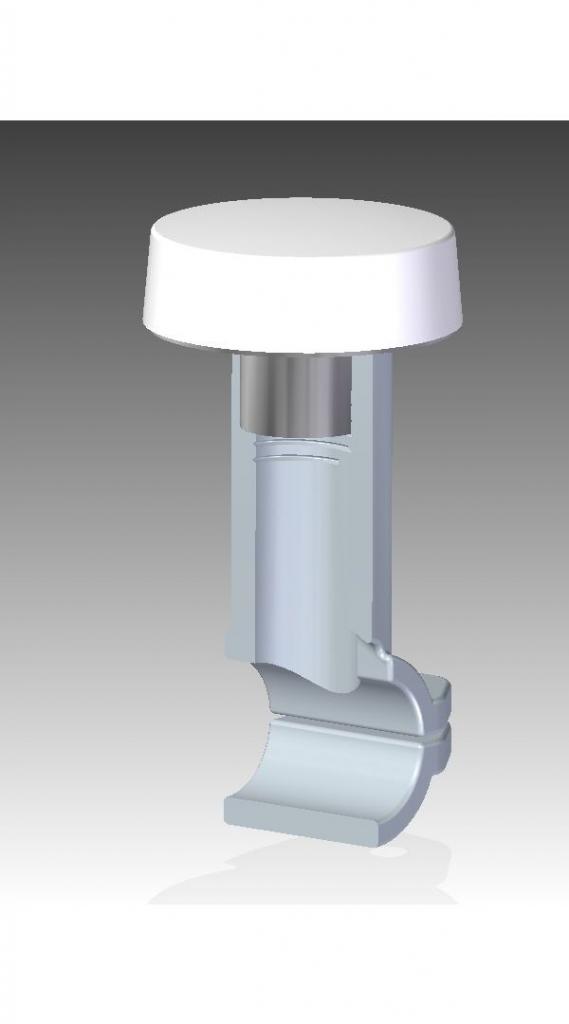

Ik heb een opening voorzien voor de kabel, en ook de schroefdraad er in gemodelleerd. Die hoef ik dan niet te snijden, maar wordt meteen geprint. In de onderste schaal zit een zeskant voor de moertjes.



En daarna de printer aan het werk gezet.

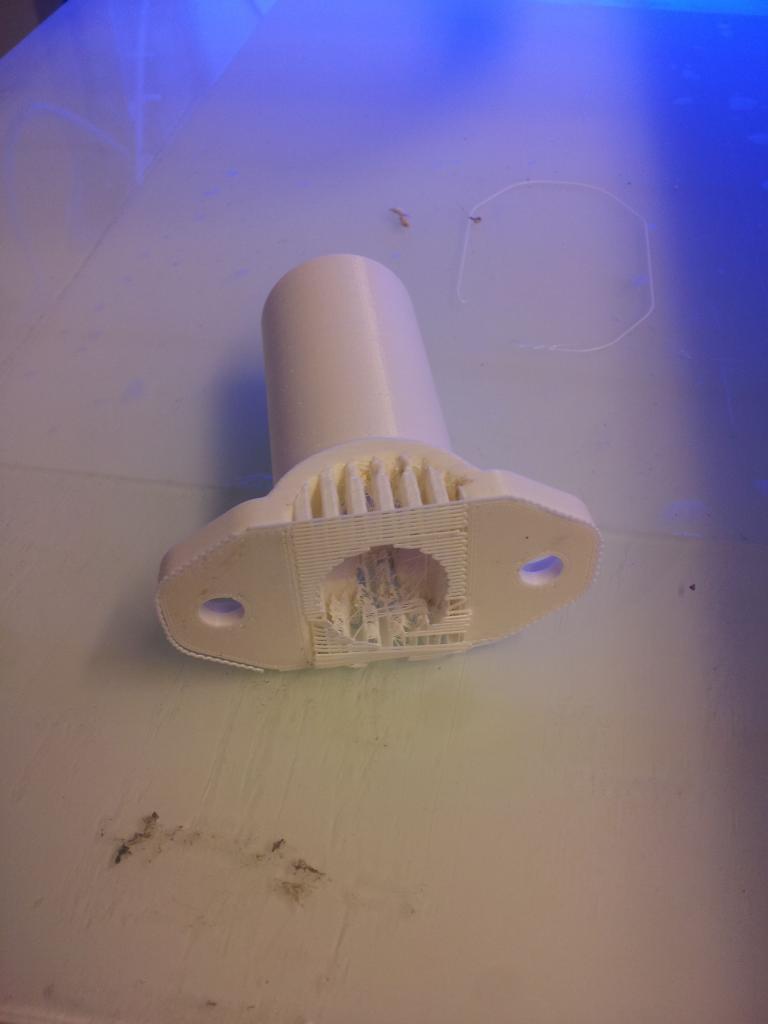

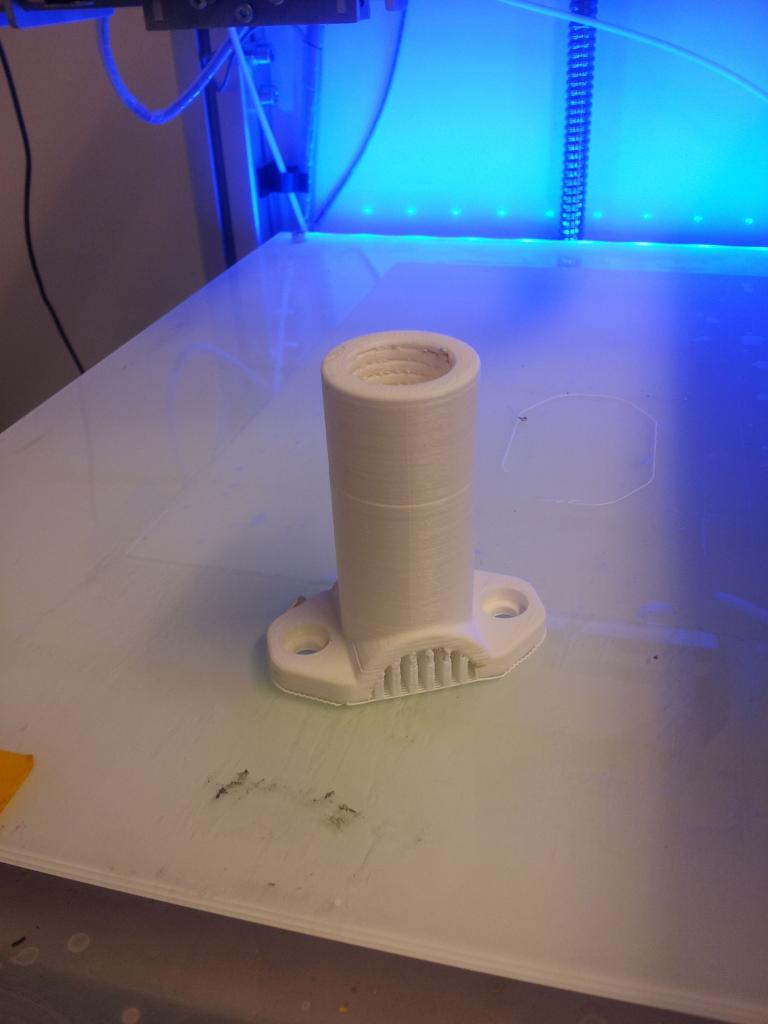

Omdat de printer niet in de lucht kan printen, wordt er automatisch een support structuur geprint. Deze kun je eenvoudig wegbreken. Na wat afwerken en schuren kon hij op de boot.

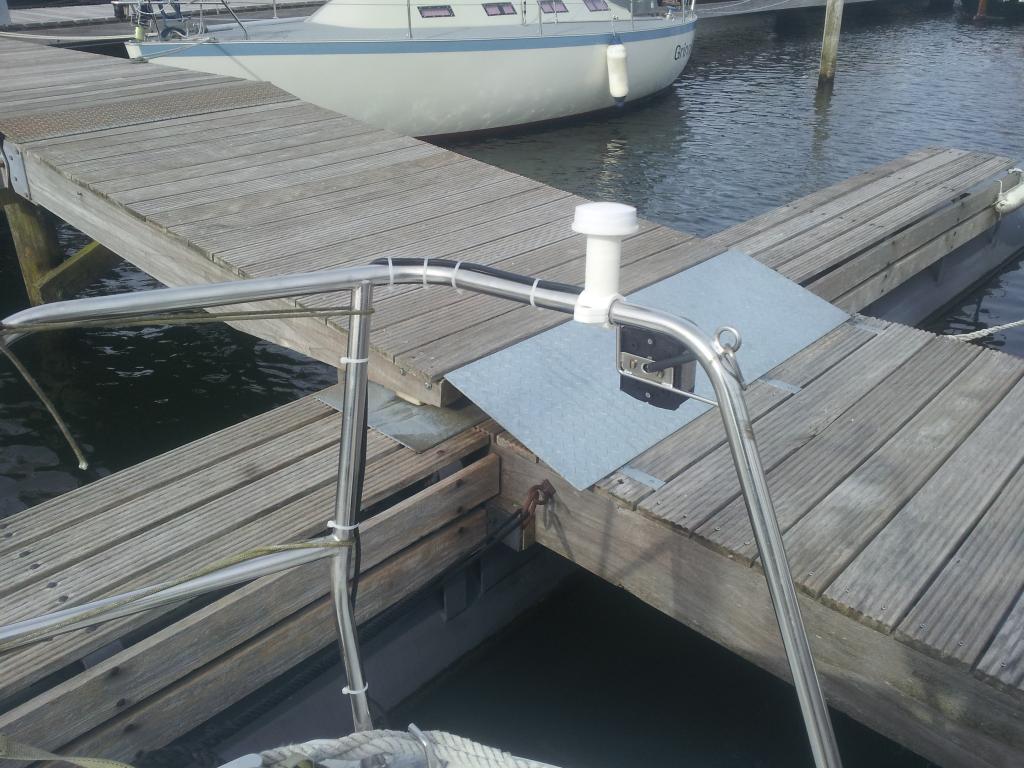

Ziet er prima uit en voldoende stevig. Wel vind ik 'm qua uiterlijk nog niet geweldig, ik denk dat ik er nog eentje maak die mooier verloopt naar de diameter van de antenne i.p.v. de rechte buis die het nu is.



Nieuwe kabeldoorvoer

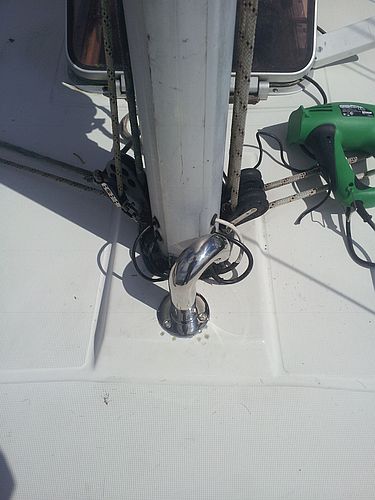

Er zaten drie stekkers bij de mastvoet, voor de marifoonkabel, het stoom-/deklicht en de driekleur/ankerlicht. De kabel van de windmeter (6 aders) moest echter ook naar binnen. Ik heb daarom alle stekkers verwijderd en deze vervangen door een zwanenhals.

Ter plaatse is het dek een sandwich met multiplex als kernmateriaal, dus om dat te beschermen heb ik na het boren van de gaten het kernmateriaal wat weggefreesd en daarna het gat met verdikte epoxy opgevuld. Ook alle bestaande gaatjes van de oude stekkers moesten opgevuld worden.





De nog zichtbare gaatjes moet ik nog een keer met gelcoat afwerken.


Nieuw fornuisrooster.

Het gasfornuis was nog prima (de oven is volgens mij nog nooit gebruikt...), maar het rooster was dat niet meer. Dat was behoorlijk verroest en zag er niet meer uit.

Nieuwe roosters zijn voor dit type toestel helaas niet meer verkrijgbaar. Ik heb daarom een nieuw rooster van RVS gemaakt. Om trekken te voorkomen (rvs trekt nogal onder invloed van warmte) heb ik de stangen bij de branders onderbroken. Dan kan het daar lekker uitzetten. Hopelijk is dat voldoende om kromtrekken van het hele rooster te voorkomen...

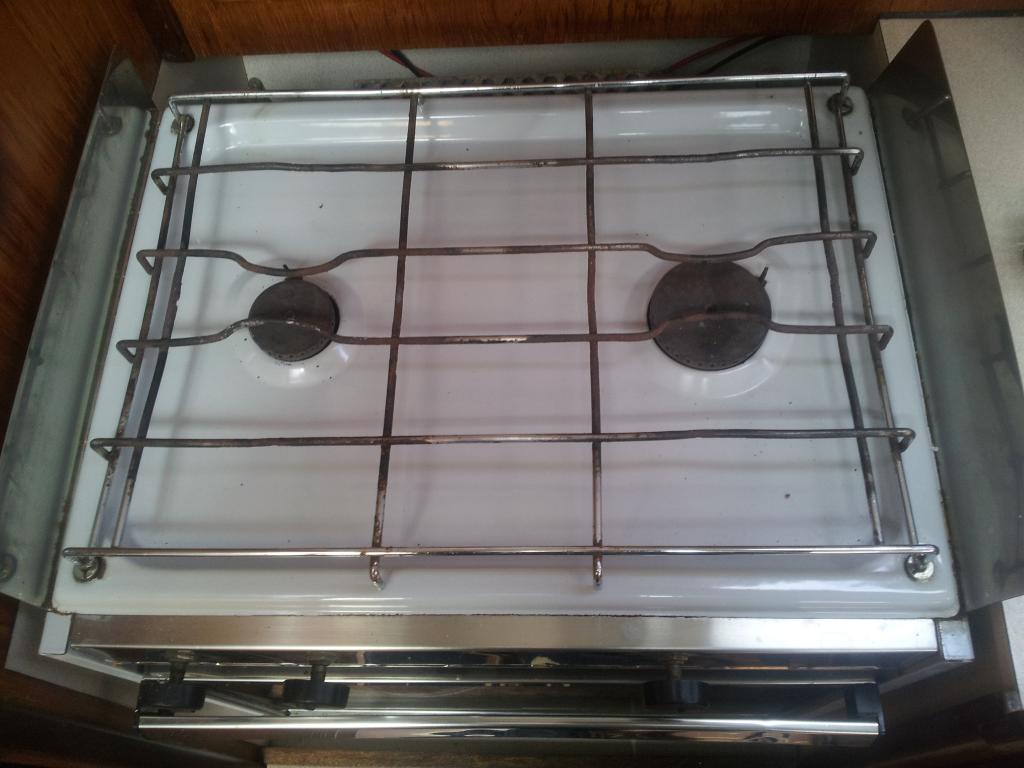

Oud:

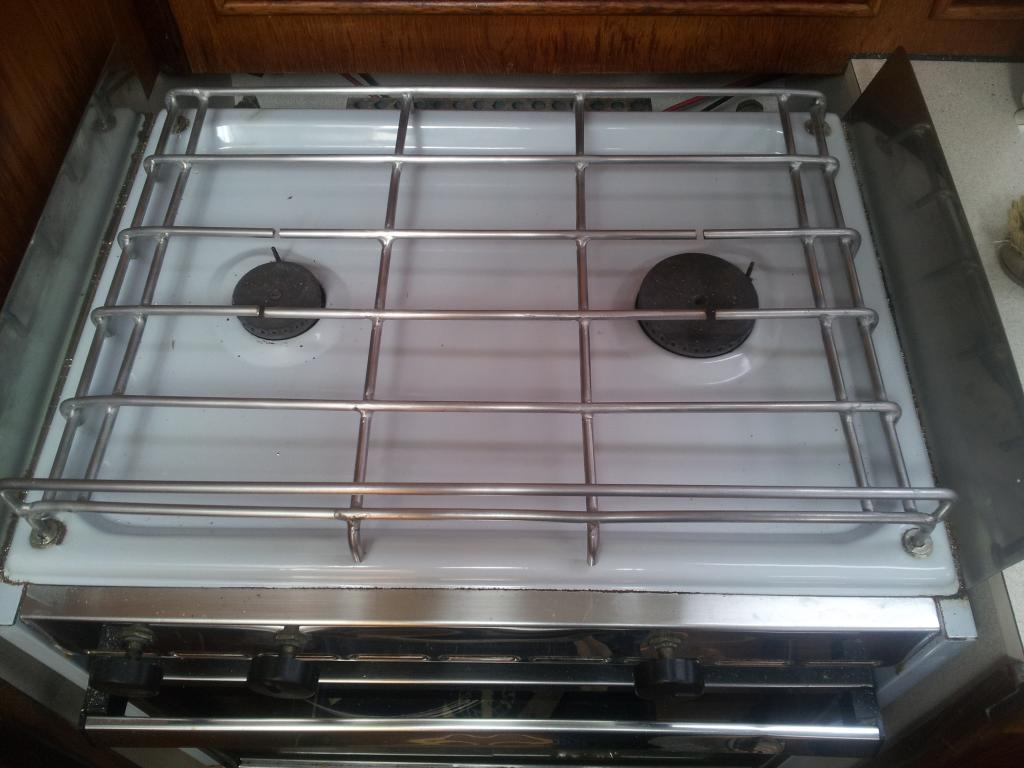

Nieuw:

Op het extra beugeltje aan de voorkant komen nog pannenklemmen, die moet ik nog maken.

Gaaf zeg.
Erg mooi met zon 3d printer!!!

Het ziet er nogal kwetsbaar uit, zo'n lijnenvanger op de hekstoel. Is hij niet ergens anders te bevestigen?

Wel mooi gemaakt!

efsixzeiler schreef :
Tja, als jij een logischere plek weet dan op de hekstoel mag je het zeggen. Bij de meeste boten zit hij daar. Wel ben ik het met je eens dat het een lijnenvanger kan zijn.

Ziet er mooi uit.
Volg dit topic met interesse, de instrumenten console is mooi, inderdaad alsof het er standaard al op zat.
Ter info; RVS zet ongeveer 1 mm per meter per 100 graden C uit.

Bij de meeste boten zit ie een niveau lager. Daar waar je antenne nu hebt heb je daar geen stang maar die stang heb je wel een vakje meer naar voren. Dan vangt ie minder snel lijntjes.

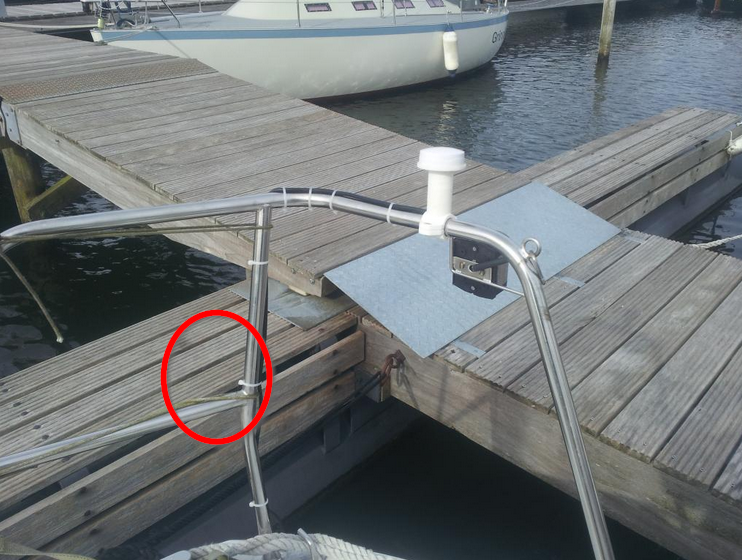

Hmmm... ik kan hem inderdaad misschien beter hier plaatsen:





Toch zie ik heel veel boten waar hij op de huidige plek zit!

Op mijn vorige boot heb ik nooit last gehad van gevangen lijnen, maar daar was de steun een stuk lager omdat hij door de pijpbeugels eigenlijk achter de buis zat en er niet boven zoals nu.

Hen3 schreef :
mag ik het ook zeggen?




op de verticale buis van de hekstoel.

Je mag het ook zeggen, maar het is wel wat lastig monteren boven op iemands hoofd...





Maar serieus, op de verticale buis is inderdaad ook een goede optie, en erg goed beschermd! Wel zou ik 'm zelf iets hoger uit laten steken, zodat de antenne net boven de horizontale buis uit komt. Dan ziet hij aan die kant tenminste ook satellieten.


Ik denk dat er nog een printprojectje aan komt...

dat hoofd kan weg, en dan blijft de antenne gewoon zitten

Dacht ik ook gelijk. Links een verdieping lager op de dwarsbalk lijkt me beter, tegen de staander aan kan er niks achter blijven hanger.

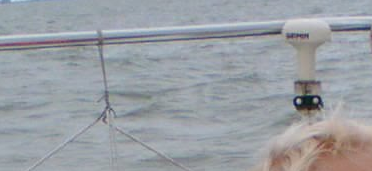

Heb mijn paddenstoel zelf ook zo op het hek gemonteerd.
Ontvangst zit dit niet in de weg.

Wel gaaf resultaat uit een 3d printer zeg !!

Edit: rechtsachter op de eerste verticale tegen de horizontale. Zo komt er nooit wat achter en dat is wel een must, zeker met bakstagen.

Is het noodzakelijk dat het pootje zo lang is? Lijkt mij wat aan de lange kant. Verder heb ik geen verstand van GPS-ontvangers. Moet deze boven de hekstoel uitsteken of mag hij ook tussen de buizen zitten?

Waarom niet in/op de mast?

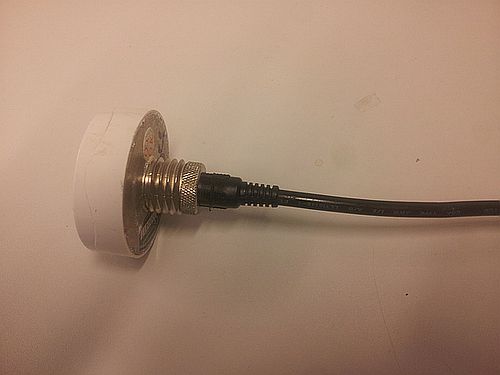

efsixzeiler schreef : Ja, die lengte is nodig om ruimte te hebben voor de kabel met stekker. Zie de foto van de losse ontvanger bovenin mijn post.

De ontvanger kan niet door staal heen 'kijken', dus je wilt niet al te veel afschermen, dan beperk je zijn blikveld. Dat betekent echter niet dat hij volledig vrij zicht moet hebben, op open water zijn er al gauw voldoende satellieten in zicht.



SB. schreef : Omdat het voor het bereik nergens voor nodig is, en het in de mast plaatsen een heel stuk lastiger is dan op een bereikbaarder deel van de boot.

Fix onderdeks al geprobeerd?
