Onderwerp: schakelpaneel

Nachtvlinder schreef : Nou inderdaad, daar moest ik ook aan denken. Het is moeilijk om op deze foto te zien hoe het nu echt zit. Alles lijkt/is scheef en het is zelfs lastig te zien of het paneel nu inspringt of naar voren komt.....

jessejohn schreef :
Wat dan? Berkenpolyester?

Nachtvlinder schreef : Of plakfolie ?

Er zitten deukjes aan de rechterkant. Rechts boven deukje in hoek en scherp.
En als je kijkt naar het lege gaatje voor een knopje onderaan is de dikte te zien.

Ik denk metaal ofzo.

Misschien heb je wel gelijk! Lijkt me best heel lastig om dit van hout te maken. Maar als het een werf-af polyester vormstuk is dan verwacht je dat foutje rechtsboven toch niet? Ik kan me niet voorstellen dat dat in de mal heeft gezeten.

Hopelijk geeft de maker/oplapper het verlossende woord

Met een Goede zaagtafel waarvan het blad een beetje nauwkeurig onder een hoek in te stellen is zaag je dit zo uit uit een plaatje multiplex. Zo heel ingewikkeld is het ook weer niet

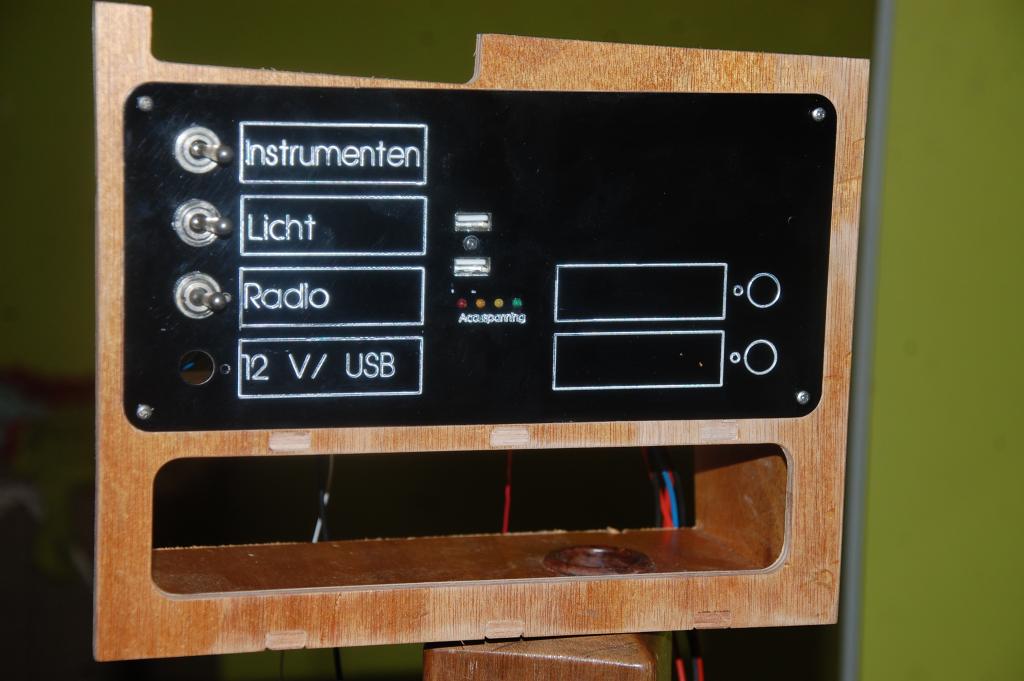

Hier inmiddels ook weer wat verder gehobby's aan het paneeltje.

hscharft schreef :
Ook wanneer in dubbelverstek? Bij deze onregelmatige hoeken? Ik gok dat er wel een aantal proefstukjes op verzaagd zijn!

Het paneel is van watervast multiplex, en in verstek aan alle zijden en volgt aan alle kanten de vorm van de boot. Door het eerst op papier uit te tekenen is het inderdaad niet zo moeilijk. het is zelfs uit één plaat hout waardoor de houtnerf doorloopt in de zijstukken.
de hoeken van de zijkanten zijn 45 graden.
En gewoon met de decoupeerzaag....

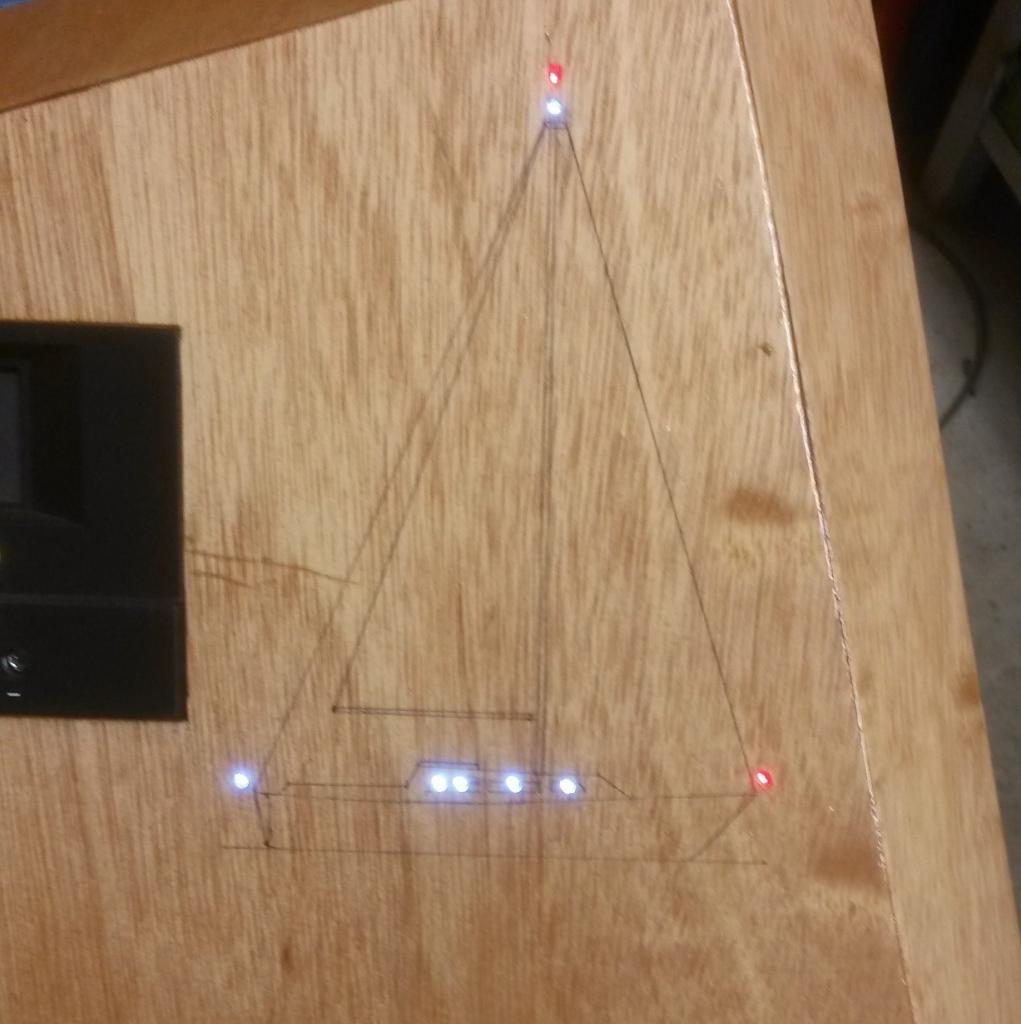

doosje met led's van conrad:

Ik maak dit soort schuine kastjes meestal eerst van karton. Daarna uitzagen is dan een fluitje van een cent.

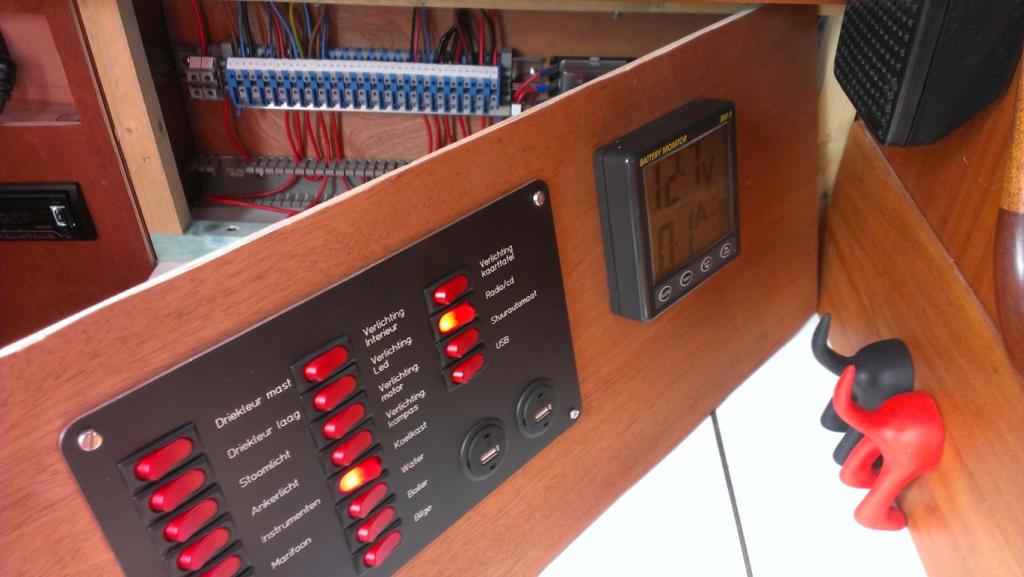

Ook begonnen met schakelpaneel. Eigenlijk vanaf nu begonnen. NIeuwe kabels, zekeringkastje en busbars. Ook nieuwe LED-switches met een rode angel eye als deze aanstaat. Die zijn 3A en dus te weinig, dus heb er relais tussen gezet.

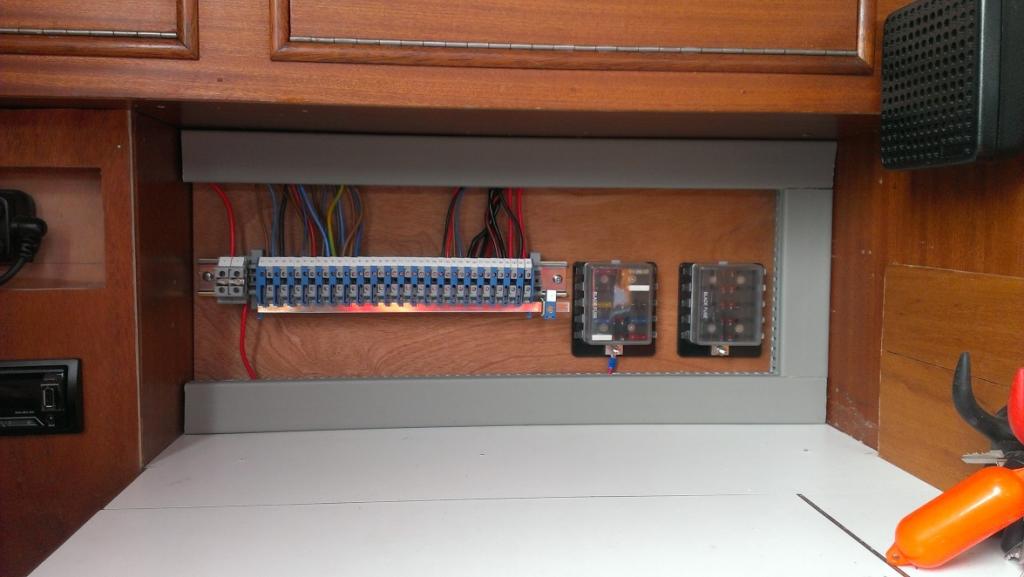

De zekeringhouder is te bereiken door het weerstation weg te halen! Kun je er lekker snel bij is het uit het zicht.

Het is nog niet af, want ik moet bijv. nog nieuwe kabels voor de kachel trekken zodat de zekering daar ook uit komt. Ook van bijv. de bilgeventilator en nog wat zaken. Maar het begin is er .

Elektrisch was wel echt een puinhoop, zo stond de stuurautomaat bijv aangeloten op een lampje in de natte cel, heel (te) veel aftakkingen op kroonsteentjes etc.

Wat is dat voor een mooi weerstation?

bertilbeumer schreef :
Niets bijzonders hoor. Merk is Cresta, bij Kijkshop gekocht voor 30,- euro. Heeft ook een buitensensor. Ik vond in ieder geval de kleur en het backlight mooi, daarom gekocht.

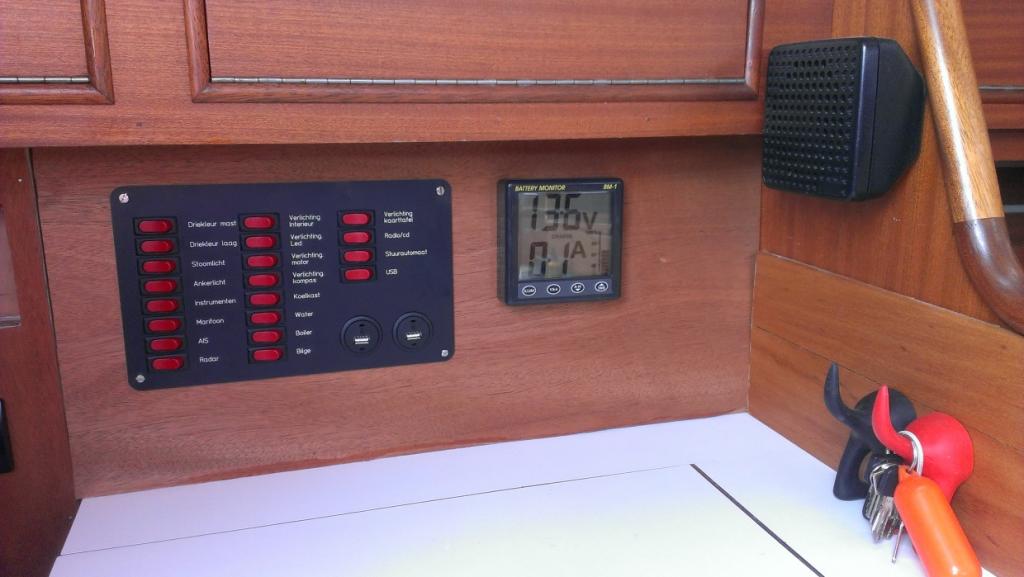

Nog een beetje verder geprutst....

Nog wat afwerklatjes en het komt in orde.

Mooi!

Netjes.
zie ik nu goed dat je de aanvoer naar de zekeringkast ongeveer 2.5 mm2 hebt genomen?

Vind je dat niet weinig?

netjes hoor,

wat is dat oranje ding voor iets?

De aanvoer is 4 mm², deze lag al jaren. Van de batterij naar de schakelaar is echter 10 mm² gebruikt, dus is het zeker geen slecht idee om van de schakelaar naar de rijgklem ook 10 mm² te gebruiken.

Zetten we op de "to-do lijst"

@sy Helios : mini fender om de sleutels te laten drijven (sleutelhanger dus), met je vunzige gedachten foei

Dat oranje ding is ene drijvertje die de sleutelset moet laten drijven als ze in t water valt.

awel, ene oranje opblaasding dus

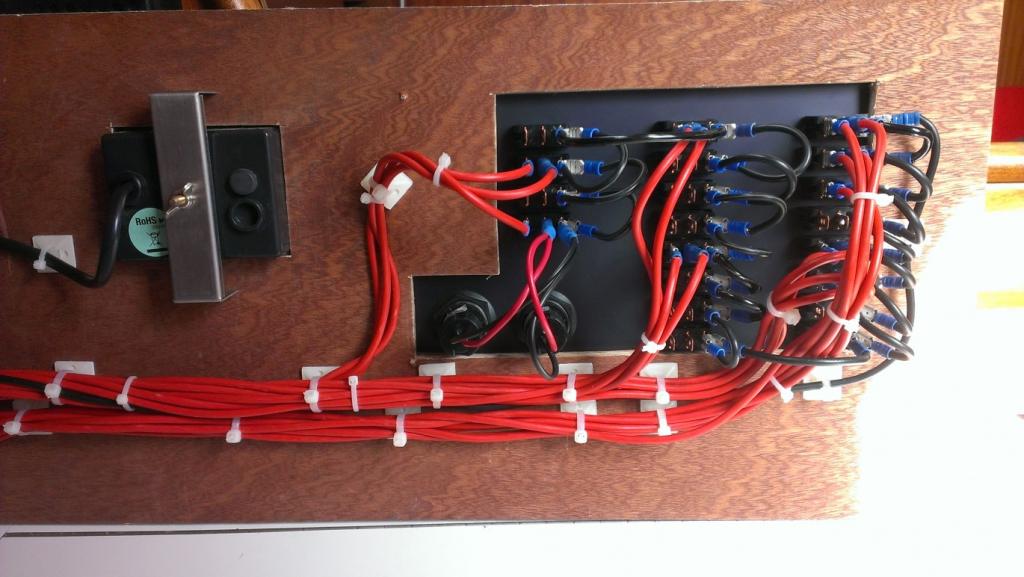

Vandaag kabeltjes naar de schakelaars gelegd (alles in 4mm² - zeker goed, wel een dikke kabelboom - winkel gaf 4 mee voor de prijs van 2.5 )
Aanvoerkabel van 10 mm² ook aangeschaft, maar veel tijd verpruts met de bekabeling van marifoon en plotter (extra luidspreker-nmea0183 naar marifoon), ongelooflijk waar al die kabels moeten doorgepruts worden

Netjes! Heb je die plakzadels ook vast geschroefd of alleen geplakt? Mij mij liggen de (gelukkig tijdelijke) plakkers al na 1 jaar zowat allemaal los

geplakt

Dan hoop ik dat je betere plakkers hebt dan ik

Vroeger veel met die plakzadels gewerkt.
Echter....zoals opgemerkt.....ze laten los.
Haalde,dan ook altijd de plaklaag er af en verving deze
door dubbelzijdige autotape.
Bleef gegarandeerd zitten.

Vinni
