Onderwerp: Project Boord-PC

De PC is inderdaad een Liva-X, ik heb in eerste instantie gekozen voor de versie met 32GB SSD omdat ik het sterke vermoeden heb dat ik daar helemaal mee uit ga komen, maar er ligt een reserve-SSD klaar. En anders is er nog een optie om een goede (!) memorystick op de USB3 port te hangen.

Het scherm is niet waterdicht en wordt ook niet buiten gebruikt. Dat past bij ons helemaal niet, was dus geen eis.

Alle onderdelen zijn geselecteerd om op 12V te werken. Alle? Nou ja, feitelijk zijn dat alleen de PC zelf en het scherm. En uiteraard heb ik er een convertertje tussengezet, het zou wat jammer zijn als de boel getoast wordt door een piek in het boordnet De apparaten zelf overleven 16V echt wel, maar daarboven wordt het vervelend.. better safe than sorry dus.

Goed, de onderdelen zijn er, ze zijn getest op 230V met behulp van de meegeleverde adapters, maar nu is het tijd voor de 12V-test. Probleem: de voedingsstabilisator/overspanningsbeveiliging heeft maar 1 uitgang en ik wil er 2 apparaten mee voeden. Om de hoek zit een kabeltjesleverancier (www.kabelsenco.nl), die helpt me aan een verloopstukje. Helaas heeft Liva-X een eigen plug, de centrale pin is iets dikker dan de standaard 5x2.2mm plug dus daar moet ik voor gaan knippen in de draadjes. En als dat dan gebeurd is (voorlopig de verbinding met een kuch-kroonsteentje-kuch gemaakt ) zit het hele setje op de 12V die uit een oude Waeco koelboxconverter komt. Dat is de opstelling op de laatste foto.

Tijd voor de Windows installatie. Fluitje van een cent, en na een paar minuten met vele Windows updates is het apparaat klaar voor gebruik. Wat opvalt, is dat de PC niet bijzonder traag is. Het is geen top of the bill desktop natuurlijk, maar hij voelt ook niet megasloom aan. Opstarttijden in de buurt van de 10 seconden, erg netjes. Met een memorystickje zet ik mijn navigatiesoftware over. Voorlopig is dat OpenCPN met de beruchte CM93 kaarten en de ENC's van RWS, ik denk er nog over na om de NV Verlag kaarten erbij te zetten. Komt nog. NavMonPC erbij, qtVlm, zyGrib, instelprogramma van de mux en nog wat klein spul zoals de software om de WetterInfobox te kunnen uitlezen (die krijgt permanente aansluiting nu). Het startscherm van Windows, de live tiles, ik verwijder ze bijna allemaal want zinloze shit die het systeem alleen maar vertragen zonder iets toe te voegen. Uit oogpunt van energiebesparing een nieuw Power Profile aangemaakt: de processor mag altijd blijven draaien maar het beeldscherm moet na 5 minuten inactiviteit uitvallen. Ook dat blijkt te werken, een toetsaanslag is voldoende om weer beeld te krijgen.

Een minpuntje kunnen vinden in deze setup: het scherm heeft wel speakertjes maar die werken alleen als ik de composite input gebruik (bv als je een externe DVD-speler zou aan willen sluiten). Uit de PC komt geen geluid, daar moet ik nog even wat op verzinnen. Het ankeralarm moet natuurlijk wel hoorbaar zijn!

De software en hardware zijn dus zo goed als compleet, alle onderdelen werken op 12V dus het wordt tijd om de boel in te bouwen. Dat is een klus die ik dit weekend hoop uit te voeren, dus dan volgen nieuwe foto's van dit leuke project.

Dennis,
Mogen we weten wat heel deze instalatie uiteindelijk kost?

Hoe werkt die touchscreen met bijvoorbeeld opencpn?
gaat dat ook werken op zee?

rsv schreef : Ja, en hoeveel energie het verbruikt.

roozeboos schreef :
een capacitief scherm werkt niet als deze nat is of als je deze met handschoenen bediend
een resistief scherm werkt op druk en kan wel bedient worden.

Er zijn wel handschoenen waarmee t kan hoor, voor slechts € 325 ben je klaar

nl.burberry.com/cashmere-lined...7vw_wcB&gclsrc=aw.ds


ON topic, krijg jij een win7 distributie op 32 GB gepropt??
Hoeveel ruimte houd je dan nog over om de navigatie-apps te draaien?

Delphi32 schreef :
Dat had je volgens mij kunnen verwachten. Het scherm is waarschijnlijk via VGA op de PC aangesloten voor het beeld en via USB voor het touchscreen? Daar zit geen audio bij. De PC heeft toch wel een audio-output? Die kun je toch op de audio input van het schermpje aansluiten?

Mephisto schreef :
ja dat is bekend, maar ik ben vooral benieuwd of het wel echt werkt, qua beweging van de boot, dat je er steeds naast klikt,
en ook de resolutie. Achter je buro is het makkelijk bedienen.

Overigens mijn setje trekt ongeveer 1,1 ampere

roozeboos schreef :
Het scherm is van het resistieve type. Met het bijgeleverde pennetje is er goed mee te werken, zeker als je de scherminstellingen een beetje tweakt. Voorwaarde is wel (geldt m.i. voor alle touch screens) dat ie goed vast moet zitten, daar moet ik nog even goed naar kijken.
rsv schreef :
Jazeker! Als ik klaar ben, plaats ik een volledig overzicht van de onderdelen, leveranciers en prijzen.
jieter schreef : Ik schat ergens tussen 1 en 2 A, maar ook dat wordt gemeten als ik de boel aan boord heb gemonteerd. Kom ik dus nog op terug.
Anjo schreef :
Er staat W8.1 op de PC en volgens mij had ik na de Windows setup en updates nog zo'n 16 GB over. Genoeg voor een heleboel dingen, en zoals ik al schreef, een goede memorystick erbij doet wonderen. Sterker nog, ik denk erover om mijn navigatiesoftware allemaal op de stick te laten staan zodat ik die gemakkelijk mee naar huis kan nemen voor updates en dergelijke. Ga ik nog mee testen. Voorwaarde is dan wel een USB 3.0 poort en een echt snelle stick. Kingston bv.
Hen3 schreef : Het plan was inderdaad om de audio input van het scherm te gebruiken. Helaas heeft het scherm die niet! Voorlopige plan is om een Bluetooth speaker erbij te zetten: draadloos, verplaatsbaar (ankeralarm naast je hoofdkussen) en alleen in gebruik als je echt geluid nodig hebt.

Delphi32 schreef :
Bij de specificaties op de website staat dat er een audio input op zit met tulp stekkers. Dat zou een rode en een witte tulpstekker moeten zijn. Volgens mij kun je die met een verloopkabeltje zo op de audio-output van de pc aansluiten.

Nope, al geprobeerd. De input is inderdaad met tulp, maar die verloopt naar een USB-port. De bedoeling van die kabel (tulpjes naar USB) is dat je daarmee een externe DVD-speler of TV-ontvanger aansluit, via composite. Als het scherm in PC-modus zit, doet de USB-poort het niet, en als het in A/V modus zit, doet de VGA-poort het niet.

O... Als je echt wakker wilt worden van je ankeralarm kun je de pc ook op je radio aansluiten...

Heb ik ook al overwogen Maar dat vind ik een vervelend idee, de speakers zitten voorin terwijl ik achterin slaap, en die radio slurpt best wel. Toegegeven, hij kan wel hard

Voor ts mosterd na de maaltijd, maar kwam dit ding tegen op aliexpress voor 100,-

Wellicht voor diegene die een pc aan boord willen het overwegen waard.
12v minipc met ingebouwd schermpje. Soort hybrid tablet/pc.

Ejob schreef : idem op banggood, ook net gezien:
www.banggood.com/PIPO-X8-64GB-...981194.html?utmid=22

Dat is mooi werk! Die hybrid unit.

TTS schreef :
W10 op een pi-2 en dan ocpn?
tweakers.net/nieuws/101142/mic...pberry-pi-2-aan.html

Voorzover ik weet draait O wel op een pi enof pi2. D'r zijn alleen nog problemen met de OpenGL drivers van de pi. Je kan dus geen volledig gebruik maken van de video hardware.
Gebruik van OpenGL komt er in de praktijk op neer dat je geen verschillende vensters tegelijk kan draaien. Dus alleen full screen, en dan geen instellingen venster, knoppenbalk etc.
Zonder OpenGL gaat het wel, maar langzamer.
D'r wordt wel druk gewerkt om dit op te lossen.
ZIE OOK

de pi 1 icm opencpn is onwerkbaar traag. ik geloof niet dat betere opengl ondersteuning dat op lost. een pi 2 kopen wel.

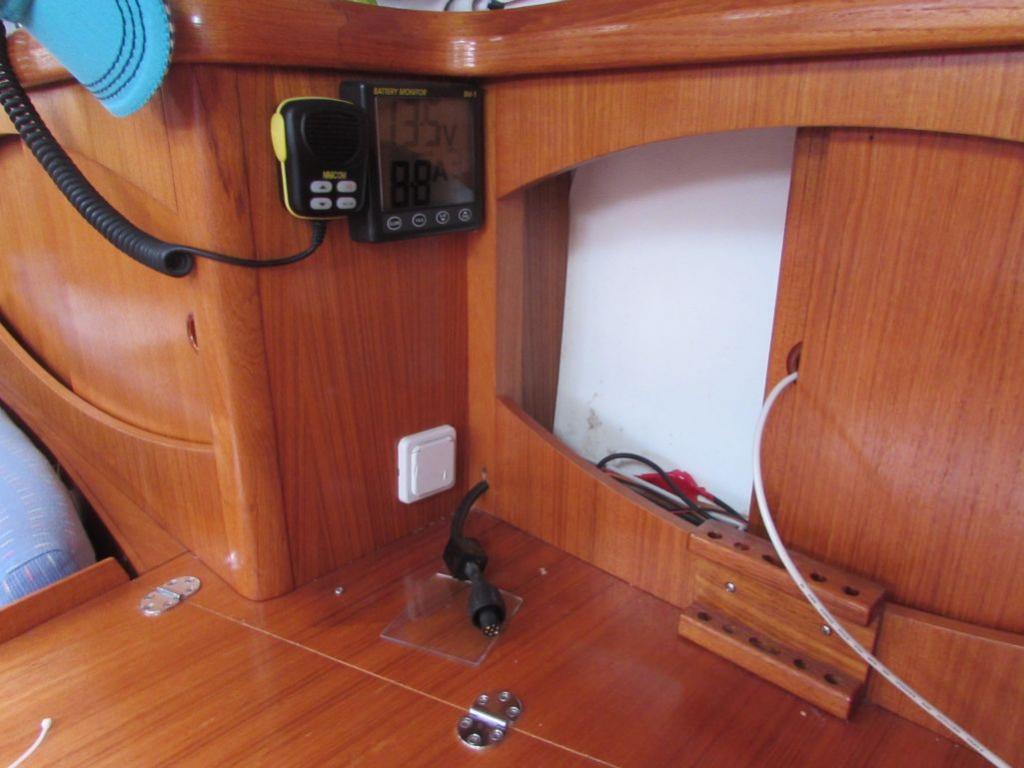

Ik heb bedacht dat er een mooi kastje is om de PC in te bouwen: alle kabels uit het zicht, daar hou ik wel van! Maar dan moet ik eerst de boel leeghalen, de oude Raymarine kabel eruit slopen (die doet toch niets meer) en nieuwe draadjes trekken.

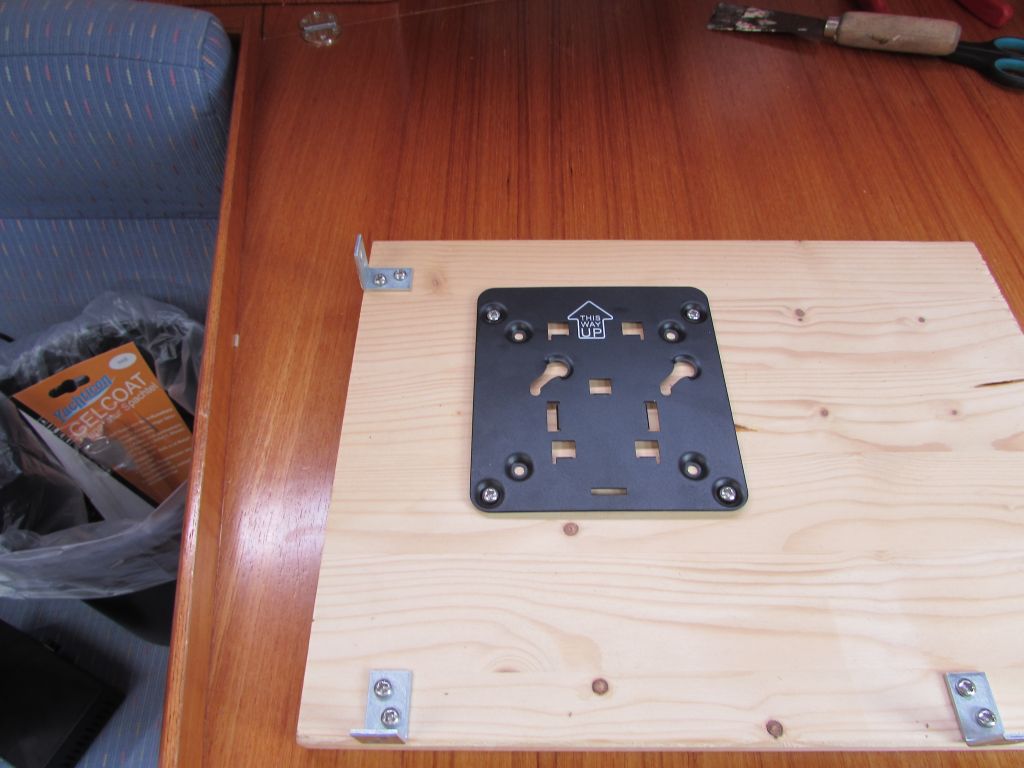

Vervolgens een stuk meubelpaneel gepakt, pas gemaakt, hoekijzertjes (he, het moet ergens mee vastzitten, nietwaar) en de montageplaat van de Liva erop gezet.

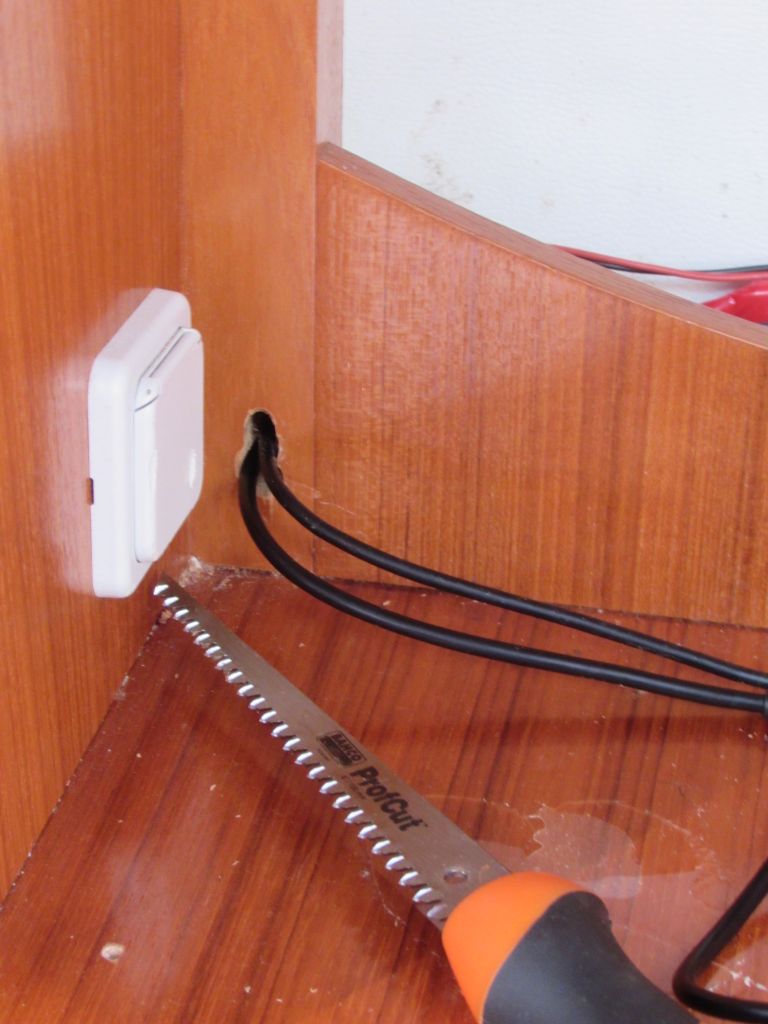

Om de 3 kabeltjes naar het scherm netjes door het frame van het kastje te leiden, maak ik gebruik van de gaatjes die er al zitten. Ze zijn echter net te klein, ik moet ze ruimer maken. Daar komt mijn toevallig pas aangeschafte zaagje van pas.

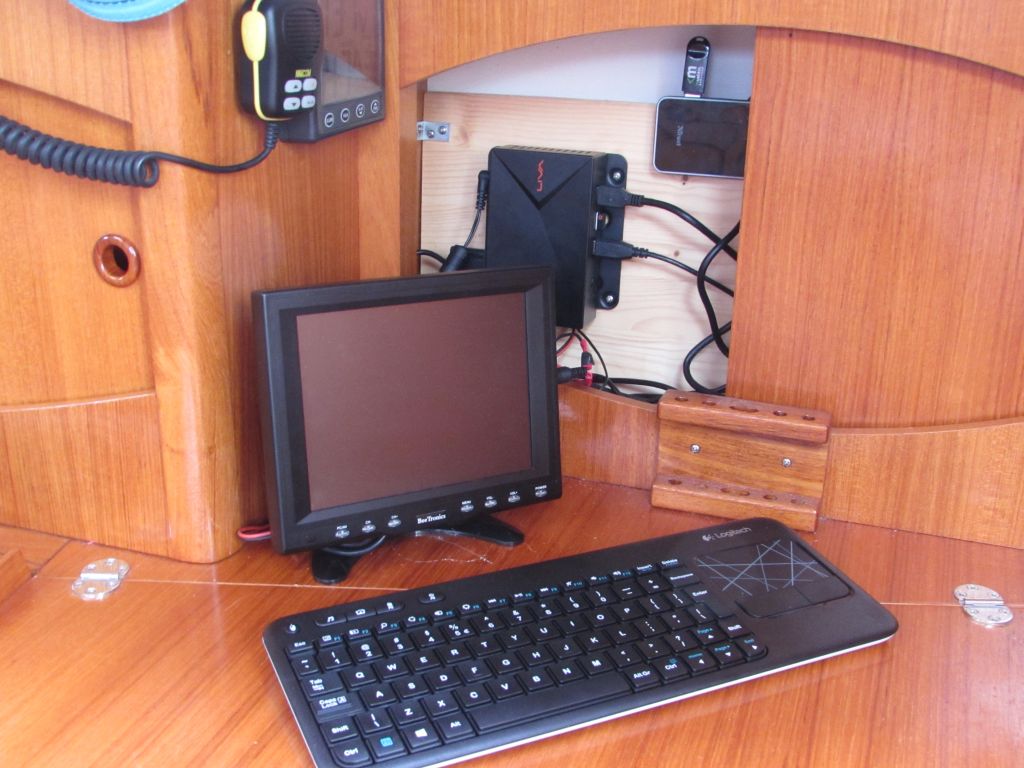

Vervolgens is het eenvoudig: paneeltje op z'n plek schroeven, Liva in zijn houdertje klikken, alle kabeltjes aansluiten, USB-hub met klittenband op een mooi plekje gezet en testen maar!

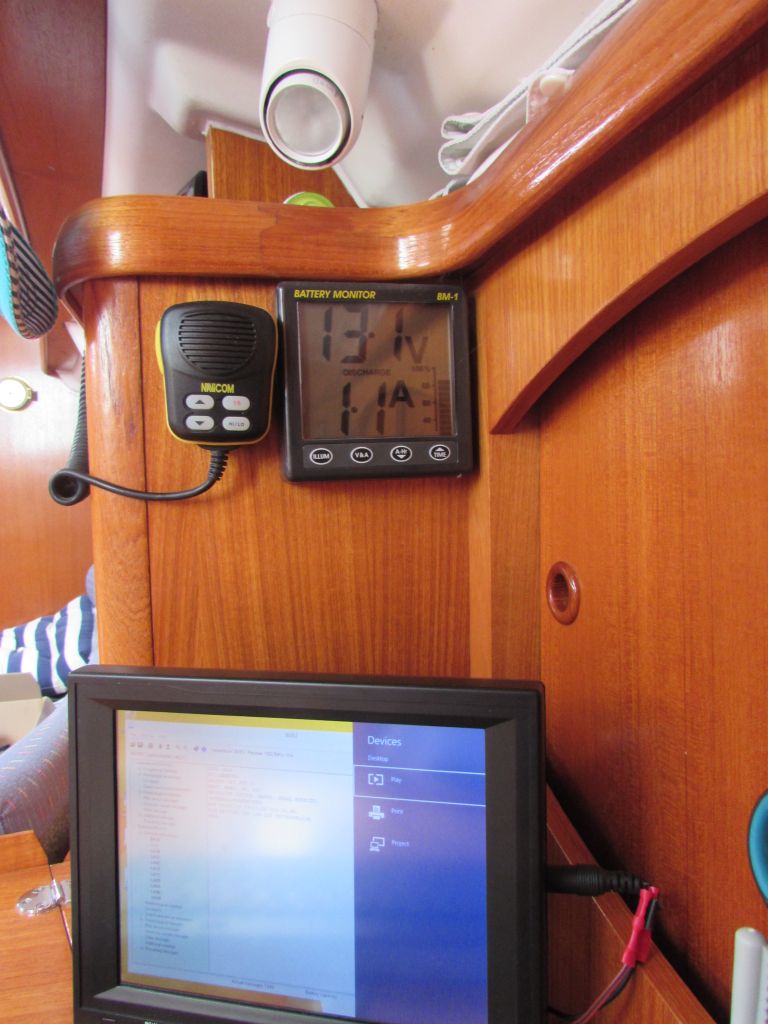

Het werkt allemaal, er slaan geen stoppen door -> bijna klaar. Men heeft gevraagd naar het stroomverbruik, was ik ook wel benieuwd naar. Als scherm en PC uit staan, heb ik een verbruik van 0.5A (dat is de mux en nog wat andere navigatiedingen, maar ook de stroom die het 12V-convertertje vreet, ongeveer 100 mA denk ik). Dan schakel ik PC en scherm aan, het verbruik vliegt werkelijk omhoog naar 1.3A en als de boel opgestart is (de processor doet dan eigenlijk niet zoveel meer) zakt het verbruik naar 1.1A.



Na 5 minuten gaat het scherm uit. Stroomverbruik daalt naar 0.6A ongeveer.

Eigenlijk ben ik wel aangenaam verrast door deze waarden, ze zijn lager dan ik had ingeschat. Het verbruik is nauwelijks meer dan dat van de oude plotter, en ik heb er wel een veel leuker systeem voor terug.

Kleine dingetjes die ik nog moet doen:
- haakse connector voor de voeding van het scherm, ziet er een stuk beter uit
- kabeltjes in het kastje samenbinden met tiewraps
- de Prolific driver voor W8.1 opzoeken want die van W7 bleek niet te werken.. dom van me

Netjes opgelost. Twee vragen: die hoekijzertjes, is dat verzinkt of RVS? Omdat alles op den duur onderinvloed van zoute zeewind gaat roesten, hou ik voor buiten RVS A4 aan en voor binnen (tenminste) RVS A2. A2 kost bijna niets extra tegenwoordig.
Staat het scherm nu ook vastgeschroefd op de tafel?

De ijzertjes zijn verzinkt, ik heb erover gedacht om RVS te gaan zoeken maar wil eerst eens kijken hoe lang dit eigenlijk blijft zitten -> persoonlijk experiment dus

Het scherm staat nu vast op tafel inderdaad. Het is nog te kantelen en met een beetje puzzelen ook te swingen, maar de vaste bevestiging is echt wel nodig.
Leuk dingetje nog: ik had een acryl plaatje op tafel gelijmd met epoxy, om de zuignap van de tablethouder een goede luchtdichte ondergrond te geven. Dat plaatje zat nu in de weg en moest verwijderd. Bevreesd voor grote schade aan de fineerlaag van de navigatietafel zet ik heel voorzichtig een plamuurmes tussen plaatje en tafel: een tikje tegen het mes en het hele plaatje was los Er zit nog wat epoxy op tafel maar dat stoort niet (en krijg ik ook nog wel weg).

Soms moet je geluk hebben. Het epoxy niet weghalen, dat vormt een mooie luchtdichte ondergrond voor een zuignap

De kosten:
1. Liva-X in deze config kost 260 euro incl BTW. Te vinden op www.minidis.nl/ECSLIVAX2S32WBBW8B
2. Het scherm is een 8" touchscreen van Beetronics, à €179
3. toetsenbord van Logitech €39 www.alternate.nl/Logitech/Wire.../html/product/960458
4. USB hub www.alternate.nl/html/product/1180507 € 22
5. stabilisator 12V €34 (www.12volttv.nl/elektra/adapte...-volt-plug-play.html)
6. Bluetooth speakertje voor ankerwacht: 39 euro (niet op de foto's te zien want ik wacht nog op levering)
7. Memory stick voor datatransport (had ik nog liggen)
8. Klein grut (verloopkabeltjes, schroefjes etc) misschien 10 euro
9. OpenCPN met de ENC's van NL: 0 euro

Totaal 583 euro.

Delphi32 schreef :
Niet om het een of ander, het wordt mooi natuurlijk allemaal, maar:

- mijn 2ehands notebook was 100 euro.
- zeg 500 eur goedkoper dus.
- voor 500 euro koop ik ongeveer 1666 KWh aan vermogen, tegen haventarief
- mijn notebook eet 3 A meer dan je zuinige PC
- ik vaar 1000 mijl per jaar, 200 uur dus ongeveer, met de PC aan, navigatie etc.
- en dan kan je uitrekenen dat ik 231 jaar stroom kan kopen voor het prijsverschil tussen je zuinige PC en mijn oude notebook
