Onderwerp: Inbouwen Trudesign doorvoeren en afsluiters

Ronaldl schreef :
Voor de afdichting van de Trudesign spullen heb ik Loctite 55 gebruikt. Gebruiksaanwijzing gevolgd. Alles in één keer dicht.

Wadloper schreef :
Ik heb het gedaan omdat:
- Bestellen kost tijd en de Wildkamp zit hier verderop.
- Ontzinken doen ze niet meer voor het einde van mijn biologische loopbaan.
- Het zit aan de droge kant van de afsluiter, dus risico beperkt.

Wadloper schreef :
Mmmm, had ik eerder moeten weten.

Eigenlijk gebruikte ik nog altijd hennep met loctite 570 Steamsealent vanaf 1".
Maar ja door de verhuizing ben je wel eens wat kwijt.

Duidelijk een leermomentje gemist.

Dit draadje volg ik met aandacht. In oktober ga ik er even uit om mijn drie afsluiters te vervangen. Dit zijn nog originele bronzen huiddoorvoeren maar de kranen zijn ¨op¨.
De slangen ook, dus vervangen want ik wil vaker zee op.
Echt goed gecertificeerd bronswerk is slecht verkrijgbaar en erg duur. DZR en messing is geen optie, ook hier kwalitietsverschillen en gebruik van diverse metalen in 1 component,

Mede vanwege de prijs en de keurmerken en na lezen van deze draad ga ik over op TruDesign.
Vraag:

Ik heb voor de kuip nu 2 x 1/2¨ afvoeren, dit is altijd goed genoeg gebleken.
De technische tekening stelt dat de binnenmaat krapper is dan wat ik nu heb.
TD = 25mm buitendiameter en 20mm binnendiameter.(kraan)
Dat lijkt 2mm krapper dan nu, ik verlies 4mm doorvoercapaciteit.
Loopt de kuip echt vol met > 8cm water dan kan dat water via gaten in de bun ook weg. De instap naar de hut is circa 45cm.
Betreft een Hurley 700.

afmeting: interne diameter:
1/2" BSP 19mm
3/4" BSP 25mm
1" BSP 32mm
1 1/4" BSP 32mm
1 1/2" BSP 40mm
2" BSP 52mm
3" BSP 75mm

De maataanduiding gaat over de aansluiting en niet over de doorlaat.
Let op bochten en andere appendages die je eventueel nodig hebt. Die zijn griezelig klein v.w.b. de binnendiameter

Bedankt Holtere! Gelukkig kan ik een afsluiter, kraan en thule verbindingsstuk in een rechte lijn monteren zonder bocht en de flexibiliteit uit de slang halen, het is slechts een flauwe knik naar de kuip.
De derde afvoer is de gootsteen, die is qua afvoer minder spannend dan de kuip, die maakt wel een haakse bocht.
Hier een Hurley zeiler op YT met TD afsluiters, op 10:38 is eea zichtbaar:
.

Wat is een goed gesorteerd adres waar je teveel gekocht spul terug kunt geven?

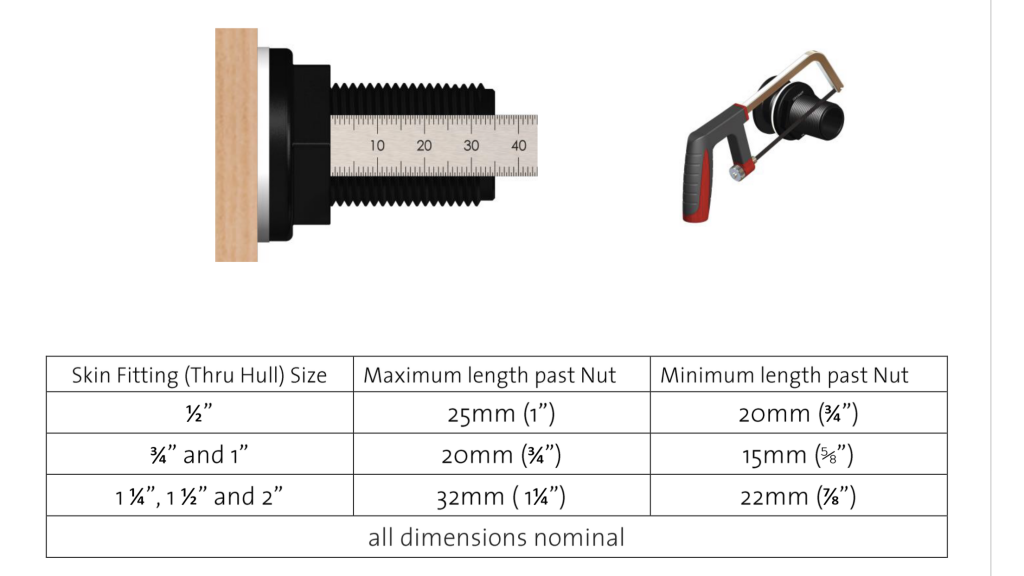

Tevens heb ik een vraag over de load bearing collars: hoe dikker de huid van de romp, hoe minder draad er overlapt tussen doorvoer en afsluiter toch? Wat is de minimale en maximale draadlengte die binnen de romp moet uitsteken? Edit: rtfm




Mijn kuiplozingen komen onder de waterlijn uit. De afsluiters daarvan staan ALTIJD open. Waarom zou ik daar dan afsluiters tussen zetten? Ingeval van slangbreuk hebben deze alleen zin wanneer iemand toevallig aan boord is. Alléén een doorvoer met geintegreerde slangtule (die heeft Trudesign) lijkt mij nooit vorstissues te kunnen geven. Is dat een goed idee of not done? Vinden verzekeraars daar iets van?

Het is vooral fijn als je boot niet zinkt als je aan boord bent. Dus bij slangbreuk fijn als je de afsluiter dicht kan zetten lijkt me.

Kuiplozers staan natuurlijk altijd open, anders loopt de kuip vol met een regenbui.
Maar de afsluiter is handig als je in het water liggend de slang wil vervangen.
Vorstvrij maken in open stand met een afgedopt stuk slang er door heen.

Mijn ervaringen met George Kniest zijn op het gebied van retourneren goed, maar in alle eerlijkheid denk ik dat alle bekende winkels zoals Dekker en Joosten, Boone niet moeilijk doen.

Het idee van een TD kraan is nu net dat hij goed tegen de vrieskou bestand is. Dat heeft mij doen besluiten alle kranen en doorvoeren te vervangen voor TD.

Bij het monteren heb ik de doorvoeren eerst droog gemonteerd en de kraan er op gedraaid. Daarna het aantal ongebruikte gangen geteld en dat aantal -1 aan de bovenkant er af gezaagd. Er blijft dan een minieme ruimte over tussen moer en kraan, genoeg om nog iets te stellen te hebben en te weinig om door zijdelingse belasting te buigen.
Bij de tweede droge passing de kraan volledig aangedraaid en passtreepjes gezet op de doorvoer en de romp. Daarna de doorvoeren vast gelijmd met Epoxy en een vuller. Weet alleen even niet meer welke. De kranen op de doorvoer met Sikaflex. Dat laatste moet je de tijd geven om uit te harden.

Let er op dat de kranen voor 2 doorvoermaten even groot zijn. Zelfde kraan, andere maat schroefdraad voor de doorvoer. Dat maakt ze lomp.

Ronaldl schreef :
Nieuwe, goede kwaliteit slangen met goede klemmen. Ik kan geen scenario bedenken dat ik deze wil vervangen de komende 15 jaar, en dat zo urgent zou zijn in het water te moeten doen.

Doorvoeren zitten 25 cm onderwater, voordat het daar vriest... 1.5” schijnt niet aangetoond vorstbestendig te zijn mocht het heul lang heul koud worden; een doorvoer alléén is per definitie vorstbestendig.

Dat waren mijn overwegingen...

Maar ik zet er wel afsluiters op; al is het voor het gevoel...

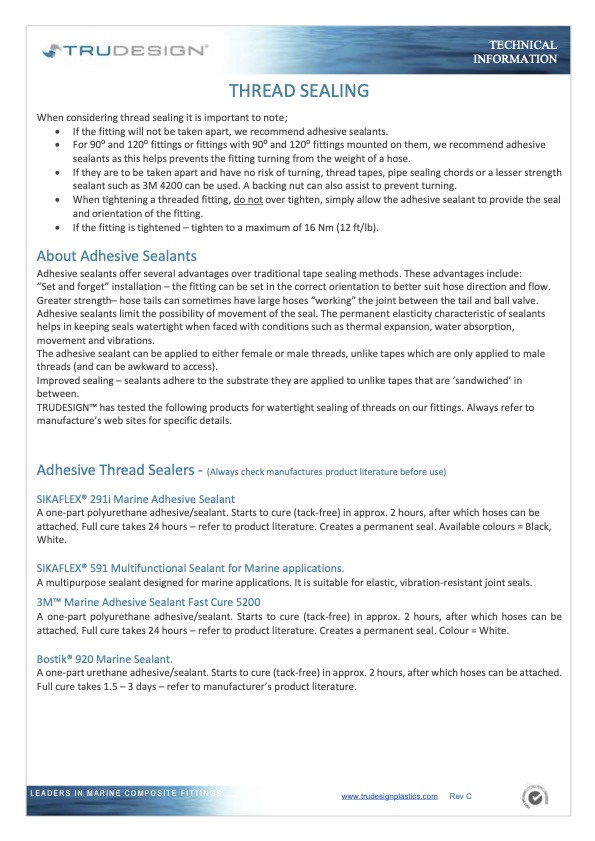

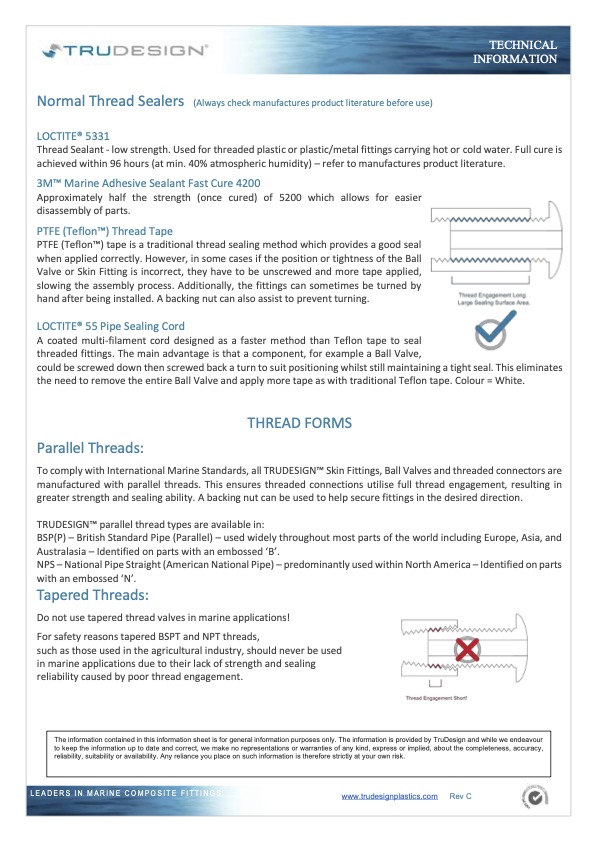

Trudesign thread sealing info.

Nachtvlinder schreef :
Je kan slangen natuurlijk prima vervangen zonder afsluiters... Niet heel veel erger dan een log eruit halen en een prop erin, wat ik elke dat ik zeil doe.

Passende prop klaar, slangklem los, slang eraf, prop erin. Daarna even dweilen, dat valt echt heel goed mee hoor.

Ik heb wel afsluiters hoor, Thrudesign. En ik heb al het schroefdraad gewoon met epoxy vastgezet want ik denk niet dat de afsluiters ooit nog vervangen hoeven te worden in mijn leven.

Nachtvlinder schreef :
Als je huiddoorvoer onder water zit mag dat niet. Daar MOET een afsluiter op (dus huiddoorvoer met schroefdraad)

Dewindhoos schreef :
oh lekker late response

Even terug naar de reden van herleving van dit topic: aanwijzingen voor het afdichten van het schroefdraad met kit of tape/draad
Yazz schreef :

Bijzonder dat het inzicht van afdichten van de draad zo veranderd is.

Aangezien ik bronzen huiddoorvoeren blijk te hebben die netjes ingelamineerd zijn… Ga ik niets vervangen voor TruDesign. Ik zet er nieuwe messing (mss DZR mss niet eens) appendages op. Dan heb ik een nieuw bekend startpunt voor de komende 10 jaar. Boot ligt op zoet; af en toe een paar weken zout. Iets meer werk met winterklaar maken vind ik geen issue.

Nachtvlinder schreef :
De TruDesign aflsuiters kun en mag je gewoon op je bronzen huidoorvoeren zetten, mocht je dit willen. Zie FAQ op hun site. Dus messing appendages is niet je enige beschikbare keuze

Ah ok. Ik meen een ervaring gelezen te hebben dat de vorm (de hoek, diepte of zoiets) van de draad niet compatible is en de draad in de Trudesign delen daarmee kapot wordt gemaakt, maar dat is dan gewoon "human error" geweest

Nachtvlinder schreef :
Foei, Nachtvlinder, geen messing afsluiters op een Grinde hè! Dat bootje heb je gewoon te leen, en gaat jou ook wel overleven! Dus netjes voor zorgen, en gewoon brons of Trudesign toch? De volgende generatie die met het bootje gaat varen (misschien wel verre reizen op zee) wil je gedoe met afsluiters toch wel besparen

Hmmm, zoiets heb ik de vorige eigenaar wel beloofd inderdaad. Er zitten nu wel “gewone” wsw afsluiters in overigens. Ik ga ze vervangen omdat er eentje een zwaar punt heeft en ik de geschiedenis niet weet.

Orange Sunset schreef :
Of het wijs is, is wat anders.
Er is hierbij voorgaande gelegenheiden wel eens wat gezegd over het combineren van messing/brons met kunststof. Dat gaat heel makkelijk verkeerd en eenmaal verkeerd opgedraaid is de kunststfdraad onherstelbaar beschadigd.

Met veel gevoel doen dan, dat opschroeven? Lijkt mij wel gevaarlijk, in een ruimte waar je dat op de kop hangend moet doen. Als je er prima bij kunt kan het wellicht. Is dat Truedesign spul net zo zacht als PVC; wat moet ik mij daarbij voorstellen?

Het plastic is vrij zacht, maar in mijn ervaring (Spækhugger, ook ingelamineerde bronzen huiddoorvoeren) is het prima te doen. Ik heb kit als afdichting gebruikt. Eerst droog gepast zodat je gevoel krijgt voor de hoek, dan de doorvoer netjes rondom in de kit smeren en de afsluiter er op. Als je de eerste paar gangen schoon houd kan je heel mooi mikken.
