Onderwerp: rudder-head-mount windvaan

rudder-head-mount windvaan 29 mrt 2018 14:55 #930745

Twist Offline Gebruiker Berichten: 658	Dank. Is keramische (vaak wel met PA cage) zoveel degelijker als POM/glas of POM/rvs? Slijtvaster? Grotere draaglast? Ik weet maar weinig van lagers... Die 3M DP490 lijkt me inderdaad zeer geschikt.
	Zeevink "With the right 90-degree rotation, any effect is a side effect." -- xkcd Alleen ingelogde leden kunnen reageren.

rudder-head-mount windvaan 30 mrt 2018 17:10 #931132

freek1970
Offline
Gebruiker
Berichten: 3577

Twist,

Ik lees dat het om een RHM pendulum gaat.
Dus je verticale as kan naar links/rechts uit zwenken, aan de bovenzijde van die as zit een arm die met de stuurlijnen is verbonden neem ik aan.
Omdat je horizontale as die op de bovenkant van het roer zit, niet geheel horizontaal staat maar onder een hoek van zon 30 graden, zal je verticale as, wanneer het pendulumroer eem uitslag krijgt doordat de windvaan een signaal geeft, denk ik... naar binnen (dus op de lengteas van het schip richting de kiel van het schip) draaien als die uitzwaait.
Mogelijk gaat dat gewoon goed, maar denk dat handig is dat even te bekijken met een "mock up" bestaand uit twee latten die aan elkaar zitten op die hoek, door die te draaien word duidelijk of het nergens tegenaan komt bij het uitzwenken.

Freek

Het mooist is de boot waar je zelf de sleutels van hebt.

Laatst bewerkt: 30 mrt 2018 17:11 door freek1970.

Alleen ingelogde leden kunnen reageren.

rudder-head-mount windvaan 10 aug 2019 12:17 #1070937

Twist
Offline
Gebruiker
Berichten: 658

Uhmm... het heeft even geduurd, maar ik ben hier daadwerkelijk mee verder gegaan. Eindelijk ook eens een beetje tijd om een update te geven. Ik ben zover dat ik een stukje kan gaan proefvaren om de basale werking te gaan uitproberen.

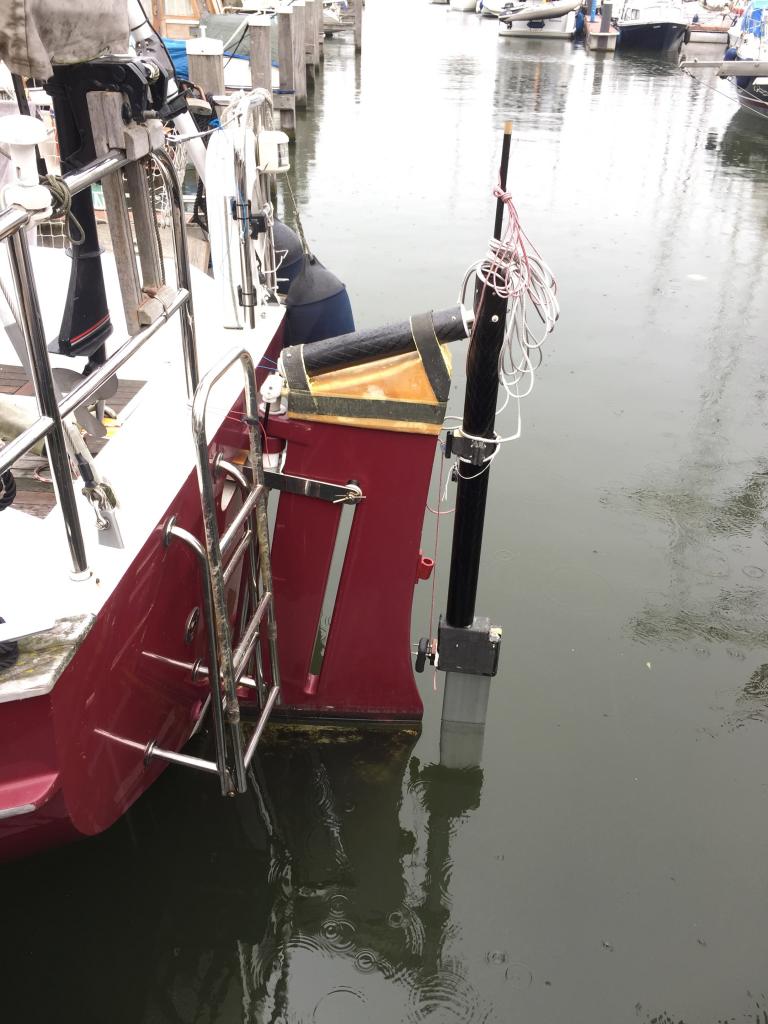

Allereerst maar een paar plaatje van de situatie nu:

Het wordt (nog) geen windvaan stuurinrichting, maar wel een servo-pendulum voor de helmstok stuurautomaat. Direct onder de helmstok zit een tweede (onafhankelijke) 'helmstok' waar de stuurautomaat straks op stuurt. Daarmee wordt het pendulum dan bediend.

Zeevink

"With the right 90-degree rotation, any effect is a side effect." -- xkcd

Alleen ingelogde leden kunnen reageren.
