Onderwerp: gashendel naar potmeter, ideeen?

gashendel naar potmeter, ideeen? 17 apr 2019 07:45 #1037956

24 stapjes of zoiets, veel te grof.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 17 apr 2019 07:49 #1037958

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
Ik heb ook al de multiview om te bedienen.
Dat gaat dan via rs232.
Ala dat uit staat schakelt de controller automatisch naar analoog

Inderdaad speelt prijs ook een rol. Een potmetertje kost hooguit 5 euro.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 17 apr 2019 08:09 door roozeboos.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 17 apr 2019 22:26 #1038163

  • 37south
  • 37south's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 832
roozeboos schreef :
Ik heb ook al de multiview om te bedienen.
Dat gaat dan via rs232.
Ala dat uit staat schakelt de controller automatisch naar analoog

Inderdaad speelt prijs ook een rol. Een potmetertje kost hooguit 5 euro.

Waarom een potmeter? Ik zou twee haaks op elkaar staande hall-effect sensortjes en een rare earth magneetje gebruiken (eigenlijk zoals bij wind instrument sensor). Kost je 2 A/D kanalen en je kunt alles in software doen, inklusief de standen (hoeken) voor neutraal en achteruit. Hardware kosten verwaarloosbaar.
Het wonder is niet om in de lucht te vliegen of om op water te lopen, maar om op aarde te lopen.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 18 apr 2019 07:40 #1038205

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 524
OK, mijn twee centjes, met een gashendel op de potmeter via een vertraging. De hele zooi kan je 3d printen en de tandwieltjes maak je precies zo groot als je wil. Print in PETG, dat is hydrofoob en kan zelfs met de goedkoopste 3d printer geprint worden. Ik zou alleen de as die de potmeter aandrijft van metaal maken (oude schroevendraaier?)
Laatst bewerkt: 18 apr 2019 07:40 door Bert65.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 18 apr 2019 19:15 #1038371

  • HotSnail
  • HotSnail's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
Hoe zijn de instellingen van je motor regelaar? Een paar leerlingen bij me op school zijn bezig om een naaf motor in een schip in te bouwen en daarbij kan je hem aansturen met één potmeter die zowel voor- als achteruit regelt. weerstand is geloof ik 10kOhm, 0-4.5kOhm (oid) is achteruit, 4.5-5.5 vrij voor een vrije slag in het midden en de rest vooruit. Geeft natuurlijk geen antwoord op de oorspronkelijke vraag, maar dat antwoord zal ook grotendeels afhankelijk zijn van hoe jou morse bediening er uit ziet.
De bedieningen die bij de Waterworld motoren geleverd worden zit aan de morse hendel een kleine poelie voor een platte tandriem en op de potmeter ook. Door de afmetingen van de poelies goed te kiezen kan je de potmeter de goede slag laten maken. Je zal wel je morse bediening flink moeten demonteren, alleen de hendel blijft over, alle mechaniek kan dan weg. De poelies zou je kunnen printen, dan kan je ze het gemakkelijkst aanpassen op de afmetingen van de verschillende asjes.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 18 apr 2019 19:52 #1038377

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 851
Turck heeft ook mooie oplossingen, rotary sensors, encoders.
Wellicht kun je er wat mee.

Turck catalogus
Beneteau Oceanis 40
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 18 apr 2019 19:56 #1038378

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
@hotsnail. ja dat klopt, middenstand is stop. ene kant op vooruit, andere kant op achteruit.
Motor gaat na een power up pas draaien als eerst de middenstand wordt ingesteld.

Ik moet die bestaande bediening eerst verwijderen om te kijken wat het beste is.
Dat is nog een probleem wat het borgschroefje gaat niet los. ( al eerder geprobeerd). En moet daarna wel weer vast...
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 18 apr 2019 19:58 door roozeboos.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 30 apr 2019 11:46 #1041786

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
bediening uitgebouwd en meegenomen. en alle onderdelen eraf gehaald.
Lijkt erop dat het mooi uitkomt . 270 graden ongeveer bediening.
Gaat dus eerst rechtstreeks op een potmeter.
Dop ge-3dprint: zit er meteen goed strak op. :)
Nu nog houder voor potmeter zelf.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 30 apr 2019 21:47 #1041941

roozeboos schreef :
bediening uitgebouwd en meegenomen. en alle onderdelen eraf gehaald.
Lijkt erop dat het mooi uitkomt . 270 graden ongeveer bediening.
Gaat dus eerst rechtstreeks op een potmeter.
Dop ge-3dprint: zit er meteen goed strak op. :)
Nu nog houder voor potmeter zelf.


I told you so :laugh: :laugh:

Sorry kon het niet laten. B)
Laatst bewerkt: 30 apr 2019 21:49 door Thijsnoort.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 30 apr 2019 22:29 #1041954

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
Ja prima hoor. Ik was bang dat ie maar een halve slag doet voor gas gwven. Vooruit en achteruit.
Maar het blijkt dat ie mooi doordraait.
En het dus precies klopt. Stationair is potmeter in middenstand.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 30 apr 2019 22:29 #1041955

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
Wat een genot dat 3d printen overigens!
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 01 mei 2019 10:00 #1042042

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3119
Voor wat het waard is. HIER wat code voor een arduino. Kan in een setup routine de potmeterstanden voor vol-vooruit, stationair-vooruit, vrij etc in eeprom opslaan, en via de serieele ingang kan je dan de bijbehorende uitgangs waarden invoeren.
Niet bugvrij :)
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 01 mei 2019 10:10 #1042047

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
Ik heb twee ingangen op de motorcontroller.
De analoge ingang komt rechtstreeks vanaf de potmeter.
En dan kan ik nog met de rs232 poort de analoge overnemen, en vanuit mijn multiview de commando's geven.
Dus dat is prima in orde zo.
En de motor controller is zelf te programmeren met de waardes voor middenstand breedte enzo.
dus dan hoeft er geen printje tussen.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 04 mei 2019 14:15 #1043042

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
nou proto zit:

:)
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 17:13 #1045777

Prima oplossing.

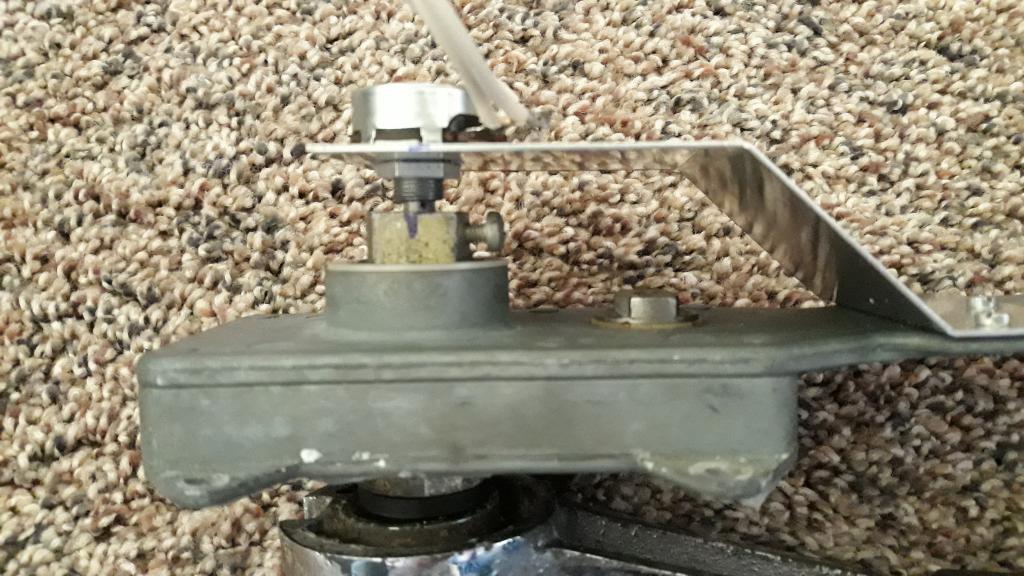

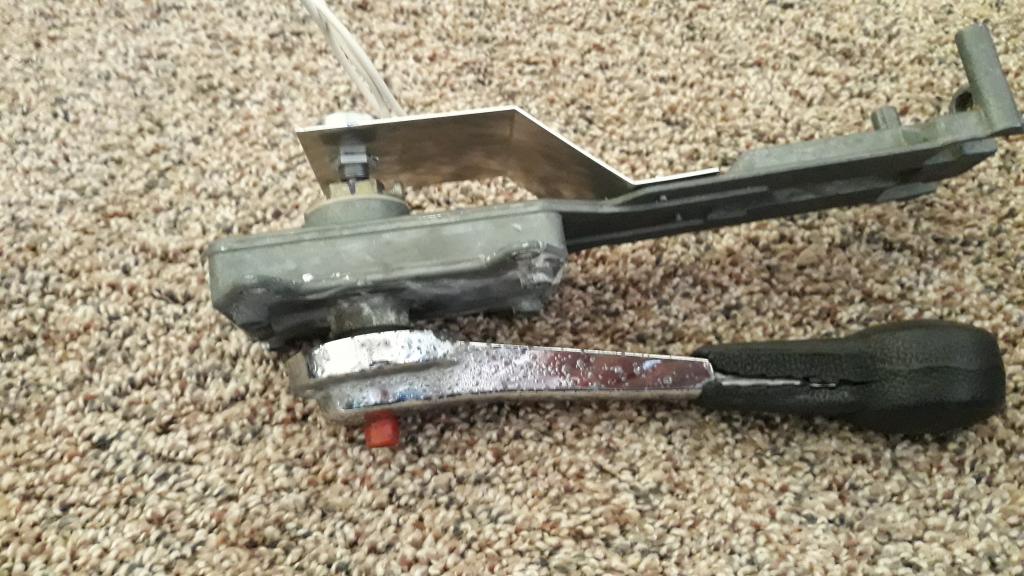

Bij gebrek aan 3d-printer ziet het er bij mij zo uit:





Een dop bleek niet nodig, het m5 gat in de as opgeboord naar 6mm, daar past die potmeteras weer in. Stelschroefje die hem vastklemt, m4.
Dus het is nu een stroomhandel, nog wel even wennen straks. "Volstroom" geven.

Met dank aan Sprokkie voor de gedoneerde gashandel.
Laatst bewerkt: 13 mei 2019 17:16 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 17:34 #1045784

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3119
Ach gashandel slaat ook al nergens op (bij een diesel), kan je gewoon blijven (mis)bruiken.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 17:43 #1045786

roozeboos schreef :
Wat een genot dat 3d printen overigens!

Inderdaad ik heb de printer gezien, een soort combisteamer.
Pipo koeien
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 18:16 #1045799

  • Frodoo
  • Frodoo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 374
It Paradyske schreef :
Prima oplossing.
Bij gebrek aan 3d-printer ziet het er bij mij zo uit:
Dus het is nu een stroomhandel, nog wel even wennen straks. "Volstroom" geven.
Met dank aan Sprokkie voor de gedoneerde gashandel.

De diesel is er uit of gaat er uit ?
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 18:55 #1045817

Gaat er uit.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 19:39 #1045834

  • Frodoo
  • Frodoo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 374
It Paradyske schreef :
Gaat er uit.

Wat komt er vervolgens voor in de plaats ?
Zou ook graag van mijn dieselmotor af willen, daarom interessant om te horen hoe anderen dit aanvliegen.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 19:53 #1045838

10 kW seriemotor (hydrauliekmotor, geconverteerd naar motor met twee draairichtingen)
Sevcon MOS90 400A/48V controller,
15kWh LiFePO4 accu's
Arduinocontroller die de MOS90 aanstuurt, temperatuur meet en wat andere logica doet.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 13 mei 2019 20:10 #1045842

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 16688
mooi joh, schreeuwt om een nieuw draadje
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 14 mei 2019 03:53 #1045882

Yep. Zal binnenkort een projectdraadje starten.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 14 mei 2019 06:19 #1045894

  • FKZ
  • FKZ's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 508
Blijft de weerstand van de handel intact na het demonteren van het mechaniek? Als de weerstand een stuk kleiner is geworden overweeg dan om de handel in te korten zodat je beter het spul kan controleren. Bij mijn ombouw heb ik een achter af dure bediening gekocht: deze. 6 jaar geleden was dit de enige zijmontage handel die ik zo kon krijgen met een 0-5 kohm in voor en achter uit en twee stuur relais voor voor en achter uit. mijn controller kan niet over weg met een 0-10 kohm potmeter met een geprogrameerde midden stand helaas. Werkt mooi maar achter af wat te weinig travel wat deels op de vangen is met de gas geef curve van de motor controller.

Volgens mij heeft Mastervolt een zijmontage handel in de handel met een 0 tot 10 kohm signaal. Ik kan echter niks meer vinden over de mastervolt E-aandrijvingen.
Laatst bewerkt: 14 mei 2019 06:35 door FKZ.
Alleen ingelogde leden kunnen reageren.

gashendel naar potmeter, ideeen? 14 mei 2019 06:56 #1045898

FKZ schreef :
Blijft de weerstand van de handel intact na het demonteren van het mechaniek? Als de weerstand een stuk kleiner is geworden overweeg dan om de handel in te korten zodat je beter het spul kan controleren. Bij mijn ombouw heb ik een achter af dure bediening gekocht: deze. 6 jaar geleden was dit de enige zijmontage handel die ik zo kon krijgen met een 0-5 kohm in voor en achter uit en twee stuur relais voor voor en achter uit. mijn controller kan niet over weg met een 0-10 kohm potmeter met een geprogrameerde midden stand helaas. Werkt mooi maar achter af wat te weinig travel wat deels op de vangen is met de gas geef curve van de motor controller.

Volgens mij heeft Mastervolt een zijmontage handel in de handel met een 0 tot 10 kohm signaal. Ik kan echter niks meer vinden over de mastervolt E-aandrijvingen.

Ja, het verende, klikkende en weerstandgevende stuk zit in dat afgesloten doosje waar de handelas doorheen gaat.

Juist die weerstand en 'gevoel' vind ik belangrijk. Want je kan natuurlijk wel een potmeter nemen en daar een handeltje aanmaken, maar met wat ruig weer, of even snel in de achteruitgooien en zo, dan wil je iets robuust, waarmee je ook zonder spitzenfingergefühl precies mee kan regelen.
