Onderwerp: Kurken dek voor de EMANON

De reden dat ik neig naar de keuze van het meegaan met de scepterpot is dat verder naar achter ik ook een bocht moet maken voor de genua rail ( vanavond foto's) als ik dat niet doe wordt het een heel smal strookje, naast de genua rail bijna tot achter aan toe.

Rondom.

Maar maakt eigenlijk niks uit, je maakt er vast toch weer een kunstwerkje van!

Eromheen dus Ik denk dat dat inderdaad heet mooi gaat uitzien, maarja wel extra werk.
DICER schreef :
Nou, als je klaar bent ziet de boot als nieuw uit! Denk je dat je de boel op tijd klaar hebt voor komend seizoen?

Thanxx Sjoerd

@ Orange Sunset, weet het werkelijk niet, doe mijn best om haar eindelijk na 7 jaar in het water te krijgen, niet klaar, maar wel zo dat ik er op kan leven en veilig varen.

Okee daar komt ie

Graag jullie ongezouten mening(en) is nl best moeilijk om de banen te plannen, misschien wat ervaring hier in op het forum.

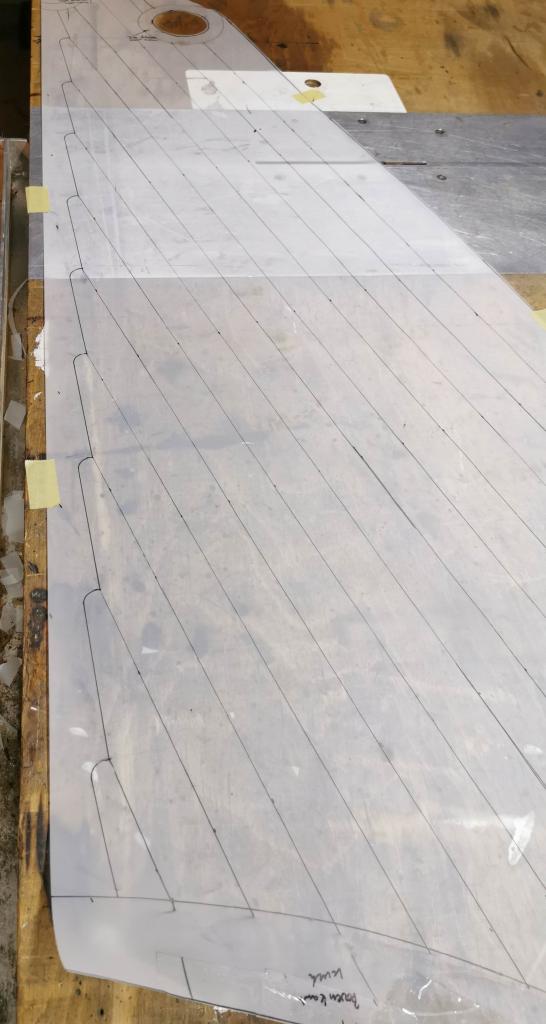

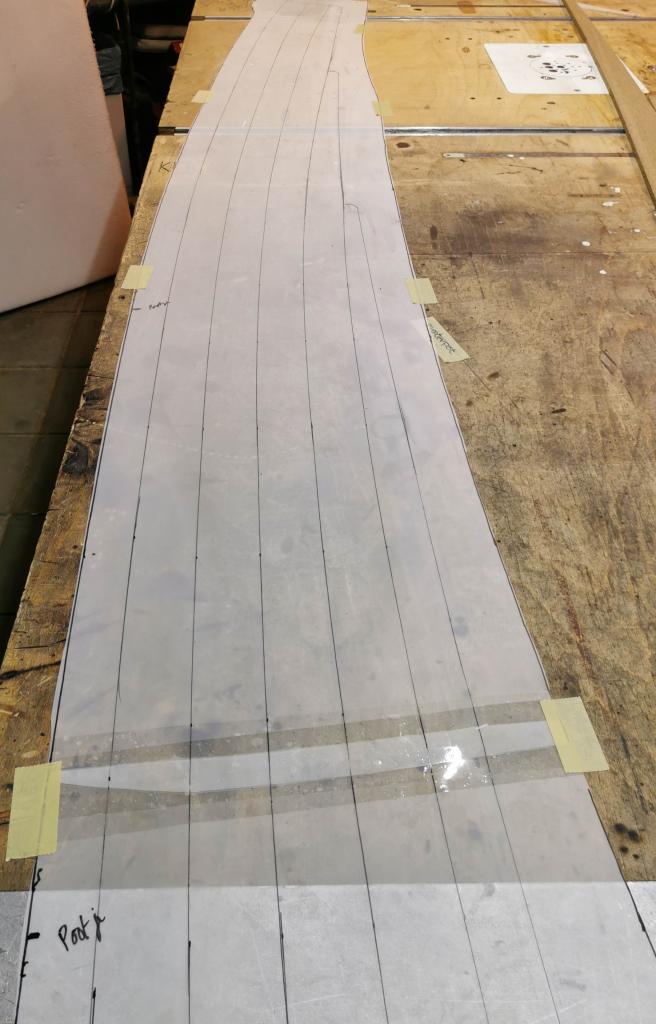

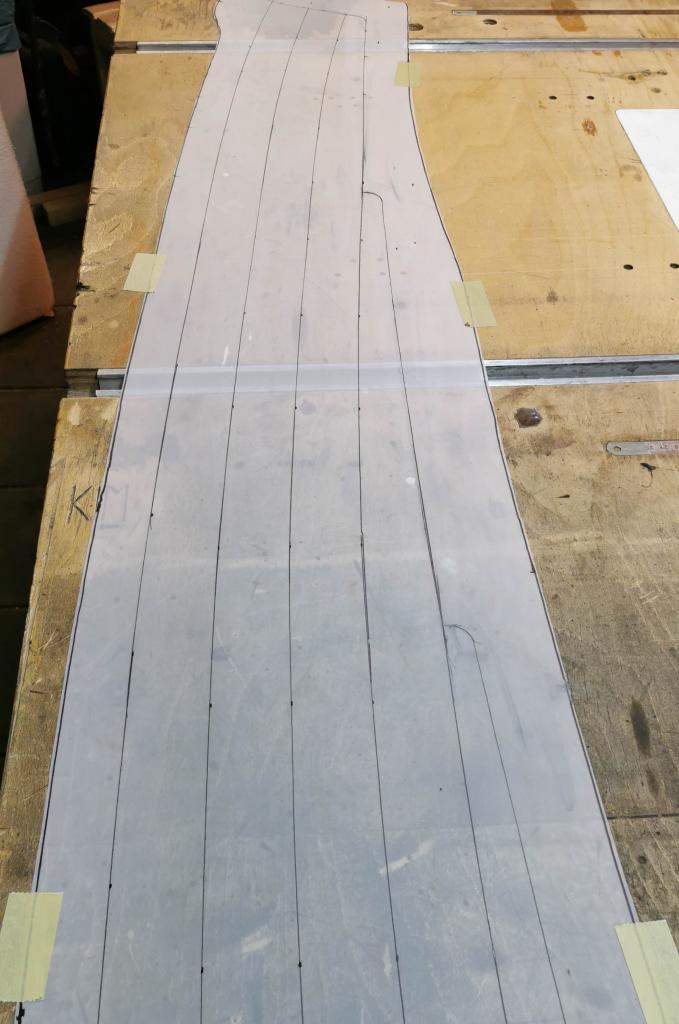

Volgens mij het visgraat op het voordek ok ( is de helft, voor BB gespiegeld)

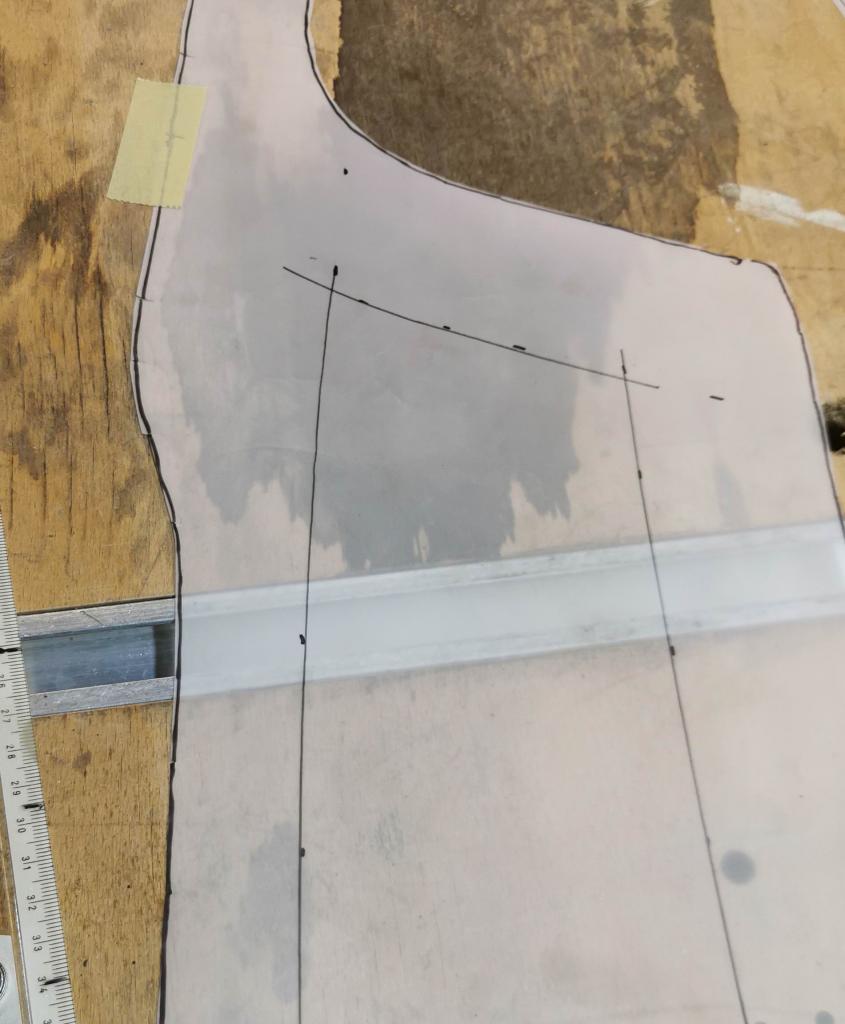

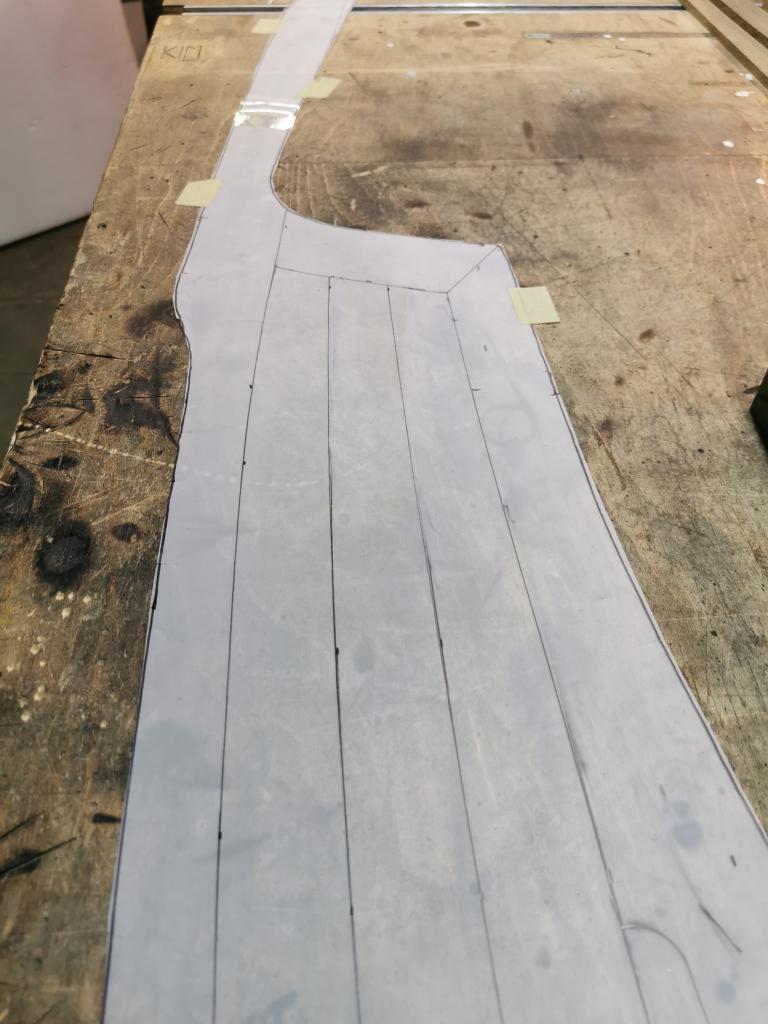

Voorkant van het dek vind ik de indeling niet ok, nog over nadenken, uitsparing rechts verhoging in het dek waar een blokje op gemonteerd zat, denk voor de fokroller.

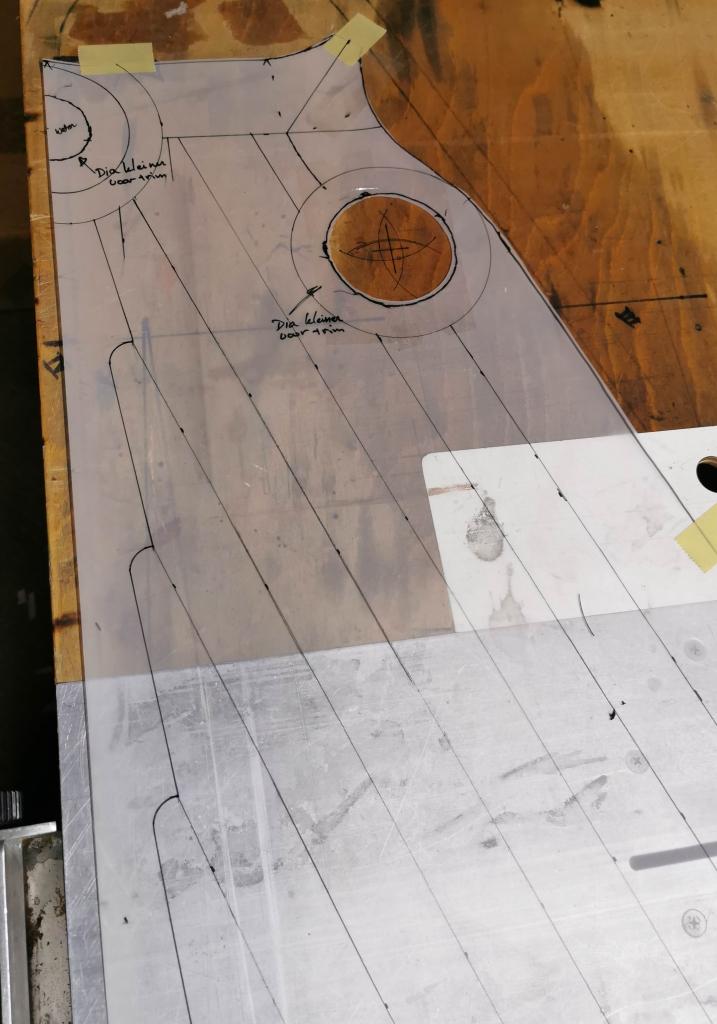

Links ( is center van dek ) zit de watervuldop, straks weer als de diesel vuldop met een houten ring er onder.

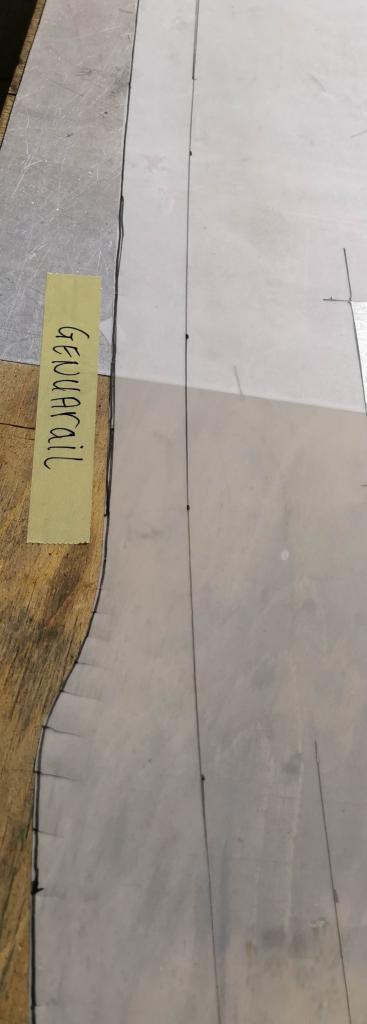

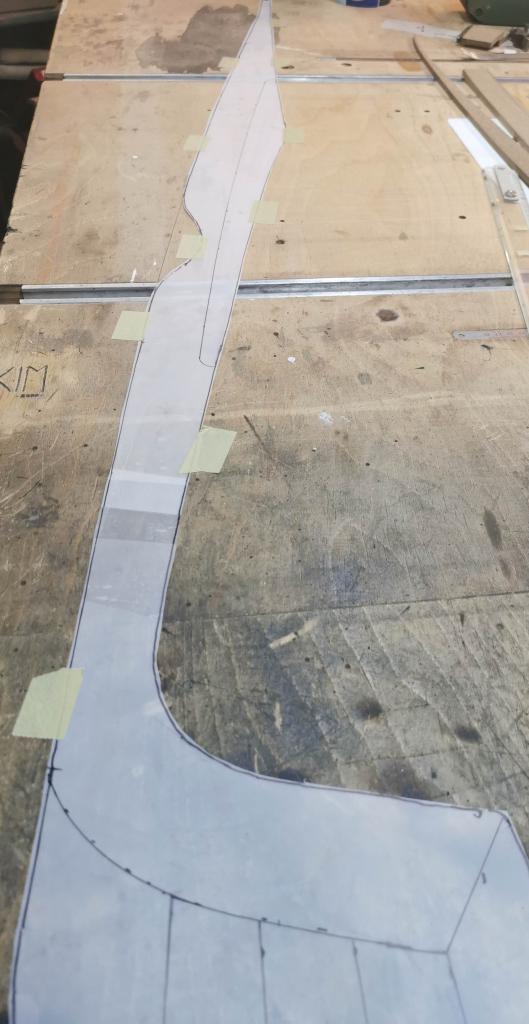

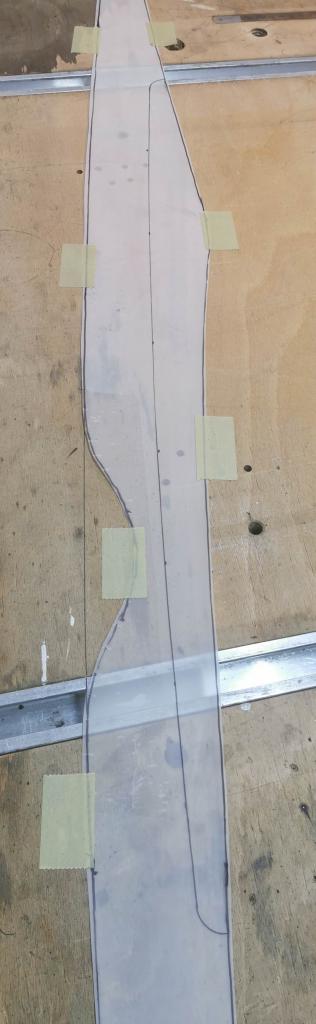

Dit is het verloop waar ik het eerder over had voor de genua rail, begin en eind, heb het nu zonder het "meelopen getekend, visueel lijkt het me idd mooier omdat aan de andere kant dan eenzelfde strookje zit qua breedte.

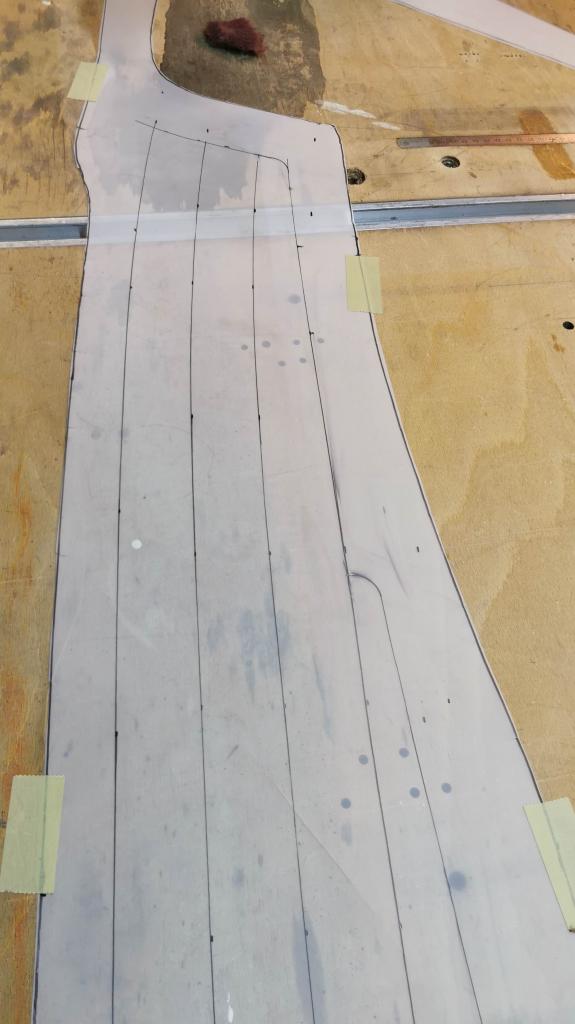

dit is dan het resultaat, hoop dat het een beetje te zien is op de foto, ben nog niet helemaal tevreden over het (op de foto) rechter strookje, en hoe hij over gaat in het lijfhout, de achterste 2 lijken mij ok.

DICER schreef :
7 jaar! Dat detail was niet bekend bij mij, dacht dat het ‘pas’ een jaartje was uit iemands reactie. Nou, nog even doorbijten dan, hoeveel kan er nog te doen zijn na 7 jaar klussen?

Ben die 7 jaar niet constant bezig geweest, lang verhaal, staat een en ander in dit topic als je ver genoeg terug leest

Hoeveel kan er nog te klussen zijn na 7 jaar ?..................................................................................................................................................................................................................................................een rijstebrij berg

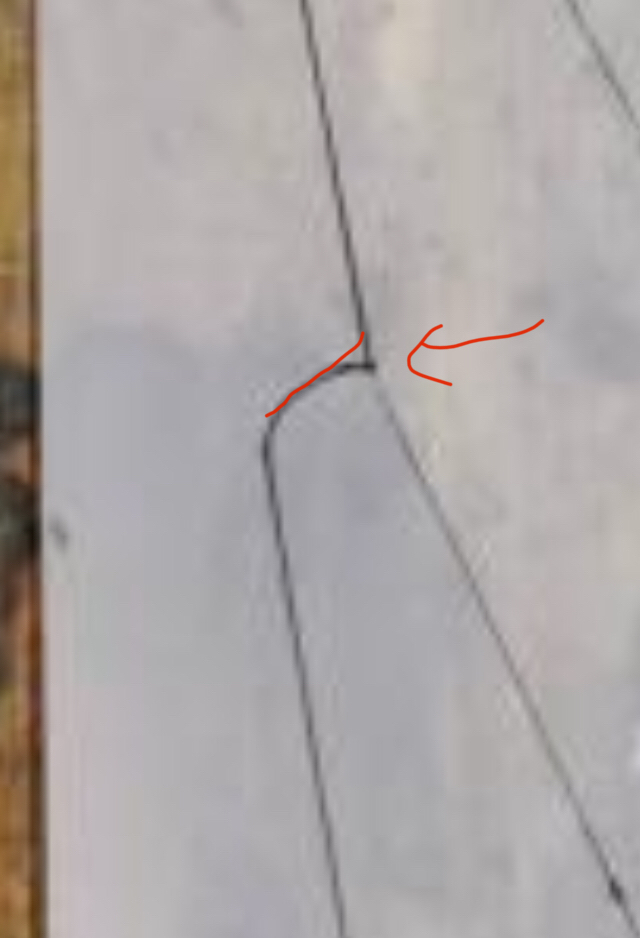

Vwb de visgraat bij de boeg, is het niet net iets mooier als de afgronde hoek haaks op de naad eindigt? Het lijkt nu net iets verder door te draaien waardoor je een spits puntje krijgt ipv 90graden hoekje waar de lat ernaast doorloopt?

O ja, en er is pas geleden nog wat bij gekomen,...........een andere mast regelen

DICER schreef : Ohwja klopt die was verdwenen uit de mastenstalling...

Is denk ik door dikte van de stift, is wel de bedoeling dat hij haaks op de lijn begint.

DICER schreef :
Ja lijkt misschien optisch op de foto zo omdat de lat ernaast ook begint met ‘te verjongen’ wordt het misschien versterkt.

En ook nog iets onder een hoek de foto genomen

DICER schreef :
Volgens mij ook optisch, maar het mooiste is als die lijn inderdaad echt haaks is (geen puntje eraan)

Plaatje zegt meer dan 1000 woorden:

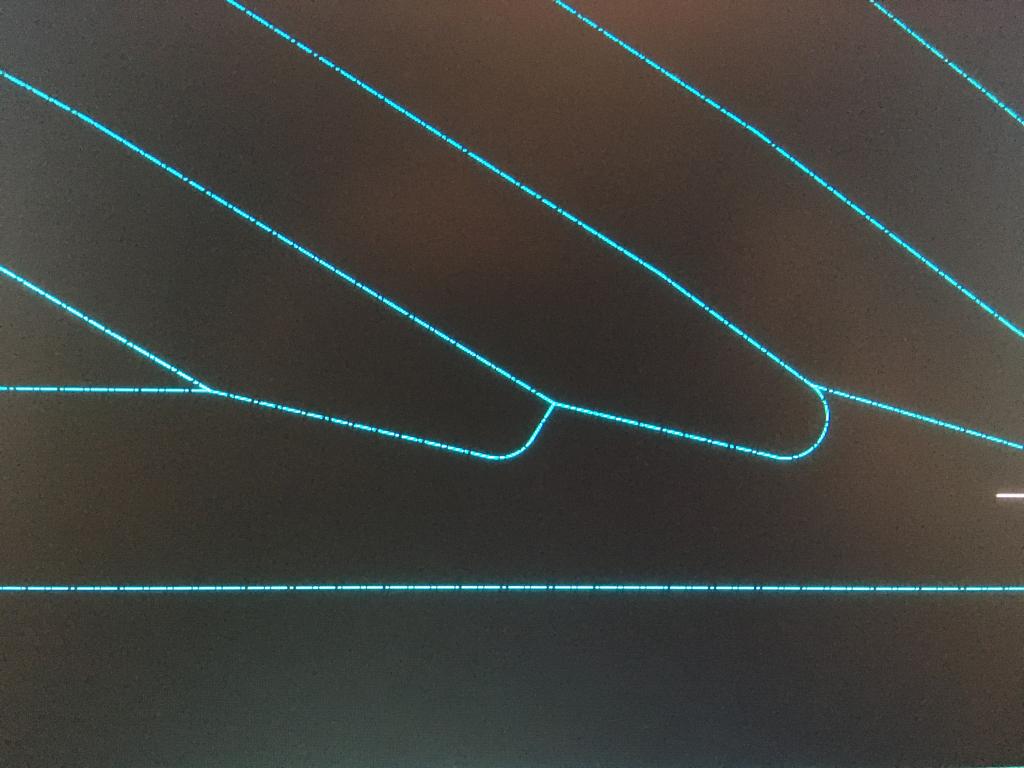

Heb zelf iets in autocad gekliederd: (zie je overdreven het verschil)




Maar wordt mooi hoor Dicer! Waar heb je zo goed visgraat leren tekenen?

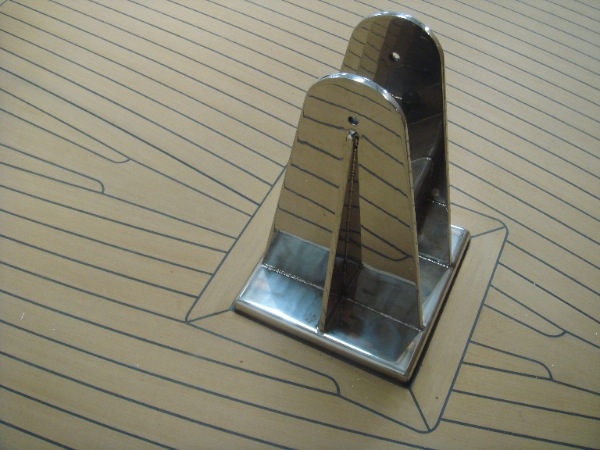

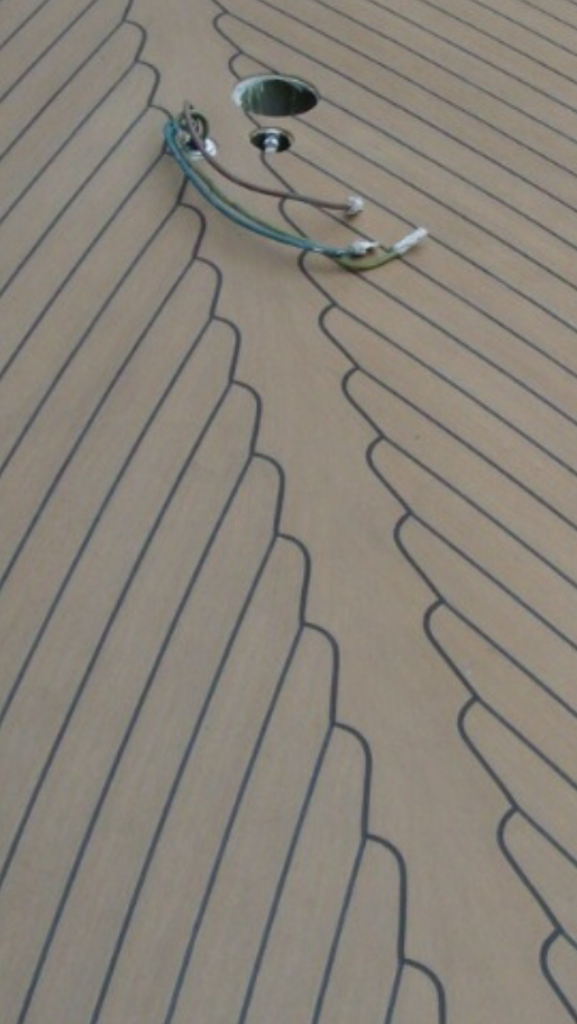

Ter inspiratie:

Nu snap ik dat je twijfels blijf zitten. Het is niet hé Google maar oké Google. Kop of munt.

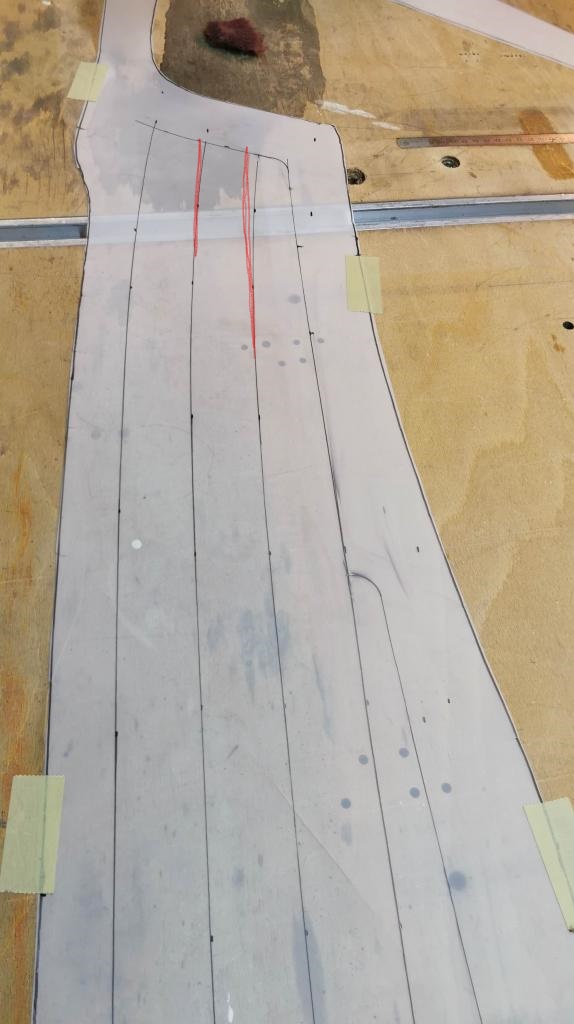

Ik denk dat het aan de voorkant van het gangboord mooier staat als je alle drie plankjes naar voren toe smaller laat worden. Nu lijkt er een bocht naar rechts in te zitten. Als je de afstand gelijkmatig verdeeld tussen de verschillende planken krijg je denk ik een mooiere verdeling.

De linker ( is de buitenste lijn loopt met het contour van de romp mee, deze buigt daar idd wat sterk naar binnen, dan zou ik buitenste lijn ook recht door moeten laten lopen, en volgt hij het contour niet meer, sorry, alleen die 2 rechtuit vindt ik niet mooi.

@ HenkT, kan bij mij allebei ! ( echt waar)

Is ook niet als rechtuit bedoeld, ik bedoel het zo dat de drie dekdelen na het laatste vissingstuk alle drie hetzelfde verloop naar smaller hebben. Dus bijvoorbeeld (ik weet de werkelijke maten niet) allemaal vrsmallend van 50 naar 30mm. Den volgt de binnenste gang het binneste lijfhout redelijk en de buitenste het buitenste lijfhout.

Zal straks de tekening op de mal veranderen, en ook het laatste stuk, het loopt nog door nl. kijken hoe het staat kom dan terug met foto's

Lijkt idd beter, bedankt verderop de situatie dat er een klein strookje aan gezet moet worden, dit laat ik denk ik zo, hier vissingstukken toepassen zou aan beide kanten moeten waardoor de lijn van het lijfhout wordt onderbroken, denk niet dat dat mooi is.





Ik ga de overloop naar het smalle stuk nog aanpassen zodat het lijfhout rond meeloopt met het korte dwars stukje, straks weer foto's

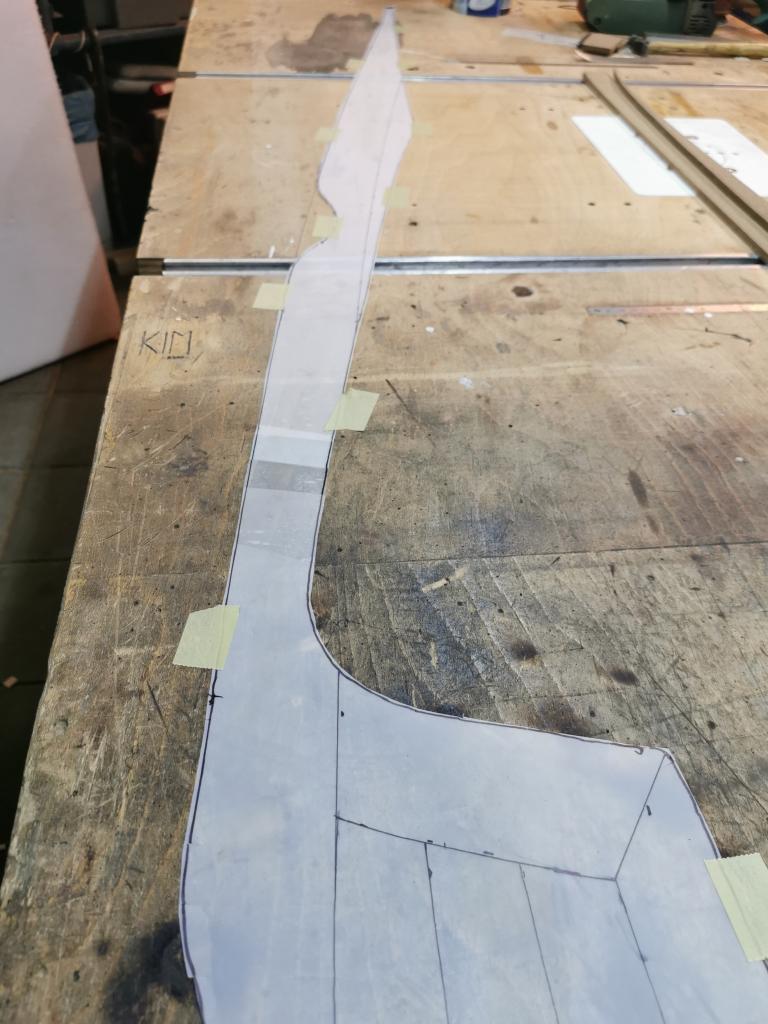

Dit is wat ik bedoel, lijfhout loopt nu door op het korte stuk naar achteren ( nog delingen tekenen in de bocht) en op het smalle stuk 2 vissingen voor het strookje wat er naast moet.

Het stuk verderop is denk ik het mooiste om daar één deel van de maken, dat zou bij een teakdek ook gedaan worden. Daar heeft een naad denk ik weinig toegevoegde waarde, of kom je dan niet met je materiaal uit?
