Onderwerp: Groot onderhoud Tornado 770

Groot onderhoud Tornado 770 20 dec 2020 17:01 #1238058

Een update; nieuwe en betere motorsteunen, flex koppeling, druklager met waterinjectie en een buitenschroefas lager liggen klaar voor montage. De roerkoning word rvs gemaakt die hopelijk aankomende week klaar is.

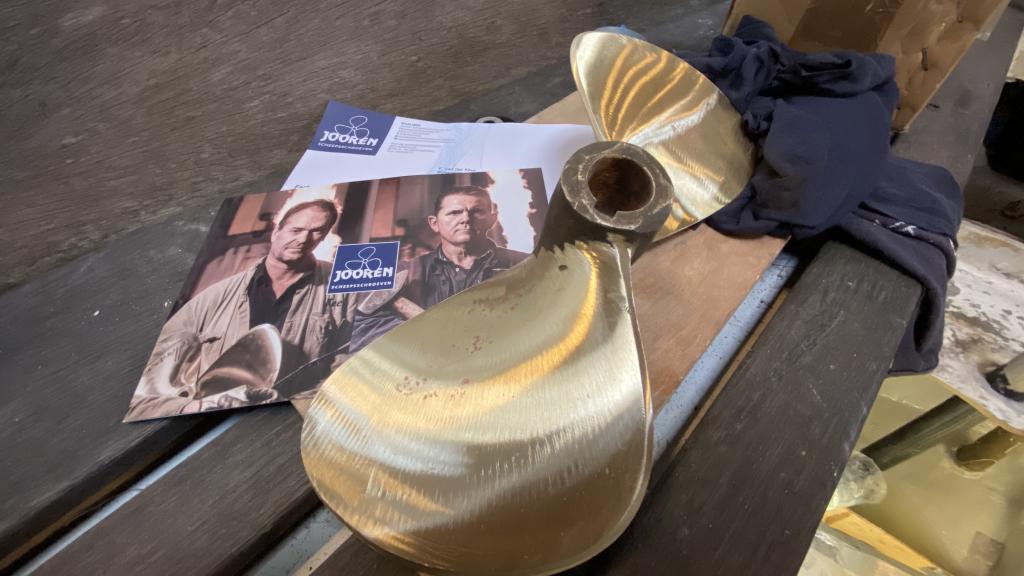

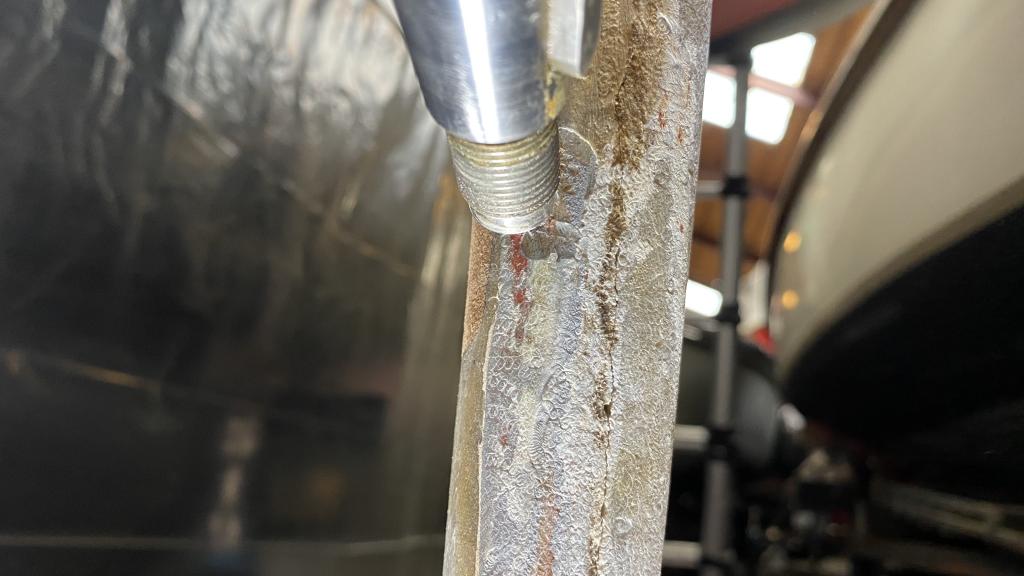

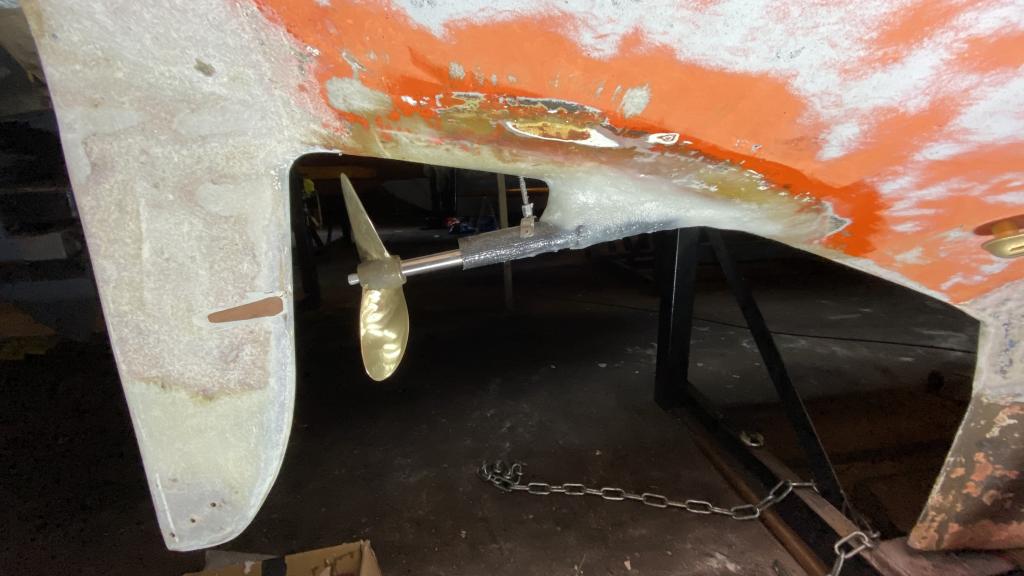

Ik heb mij bezig gehouden met de schroef en as. De schroef zat best lekker en was niet van plan los te laten, gevolg een gebroken poelie trekker.
De boel maar weer ingespoten en rustig een paar dagen laten intrekken. Vervolgens de schroef goed verhit en met een paar rukken aan de as naar binnen toe, ging de schroef er toch vanaf.

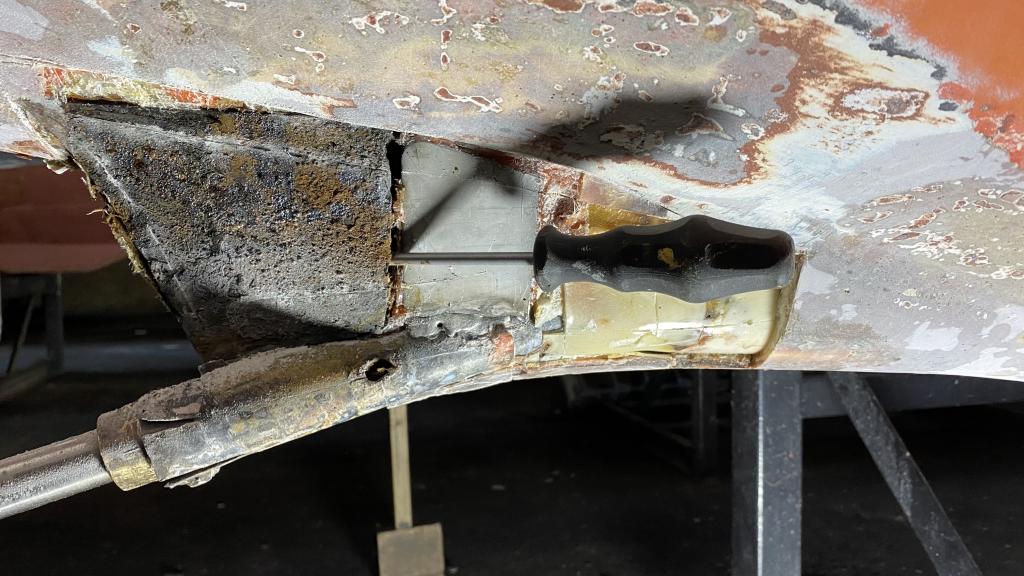

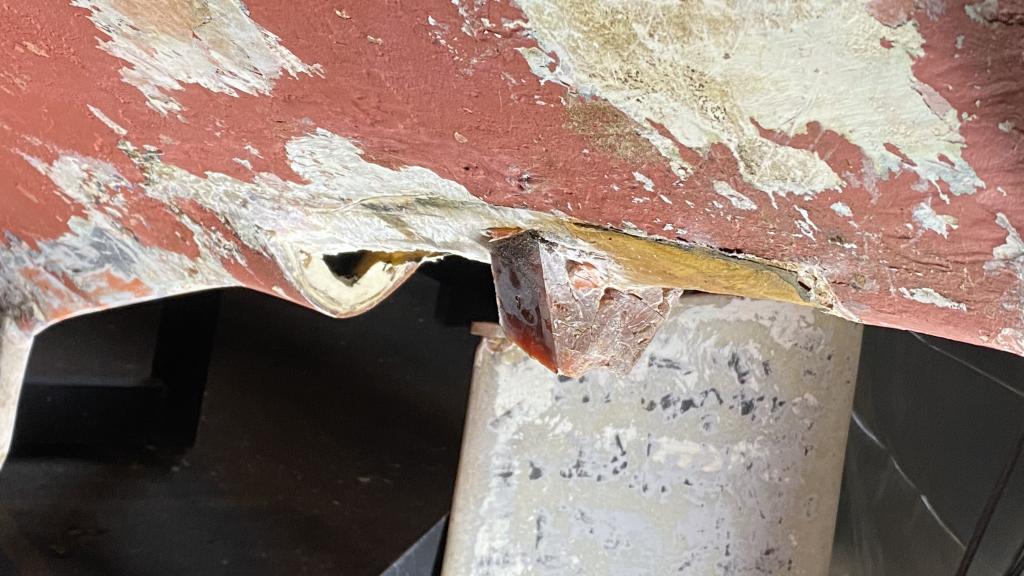

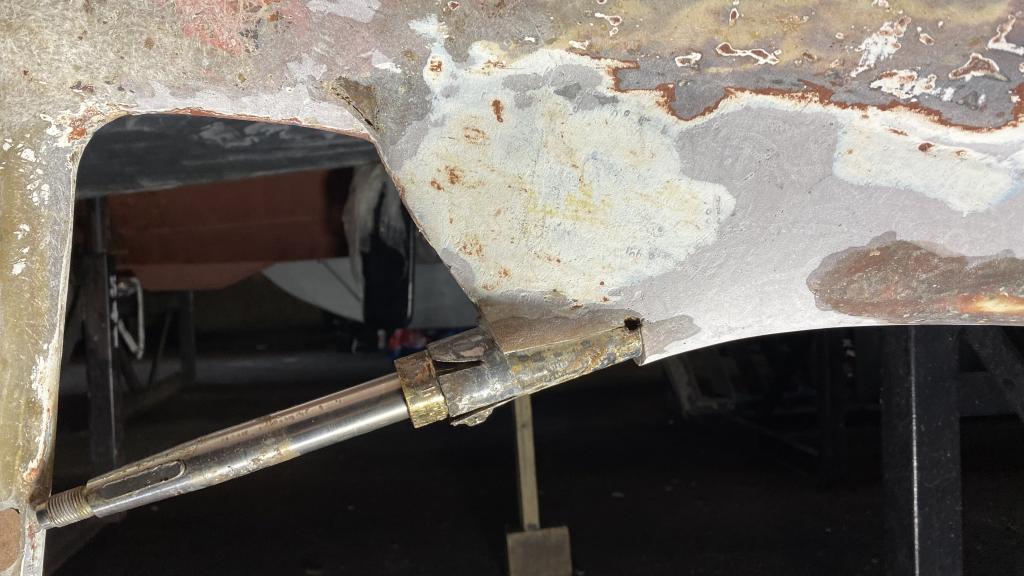

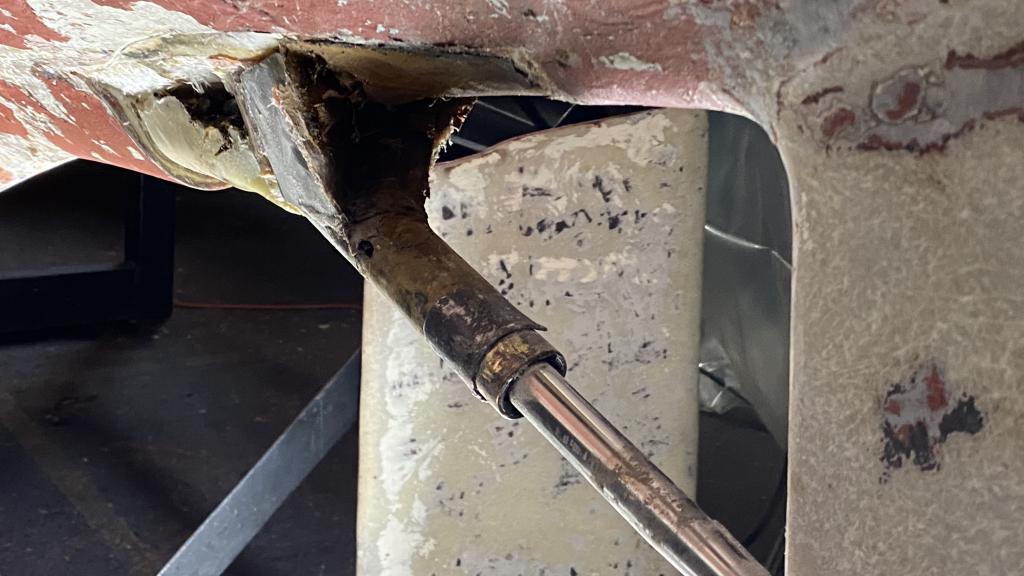

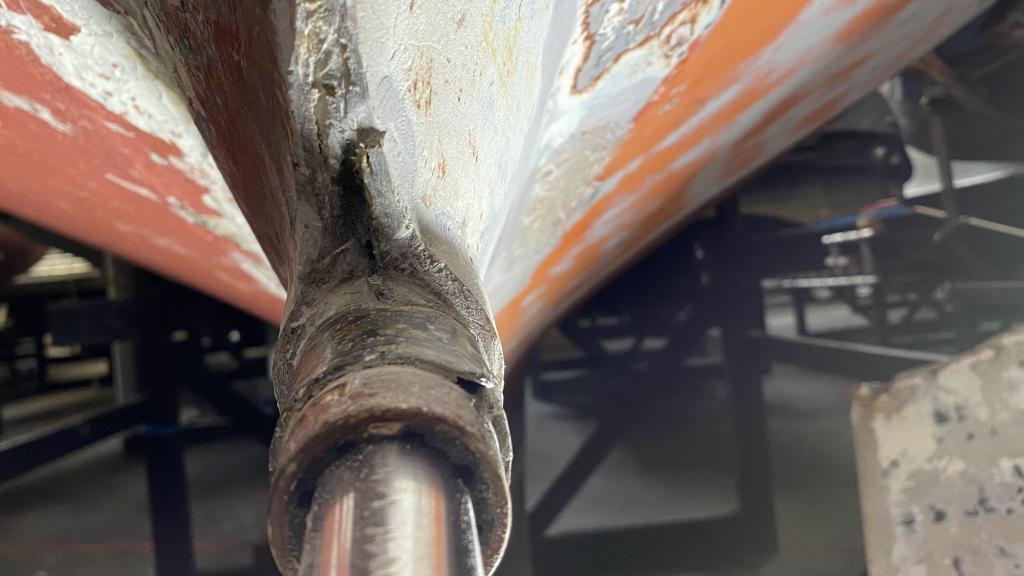

De schroefaskoker kon nu goed geïnspecteerd worden om te zien hoe het lager vast zat. Door middel van de zaag snedes en een moertje was het lager bevestigd. Na wat ruimte te hebben gemaakt in de koker, wilde het lager er niet uit, behoorlijk vast gerot.

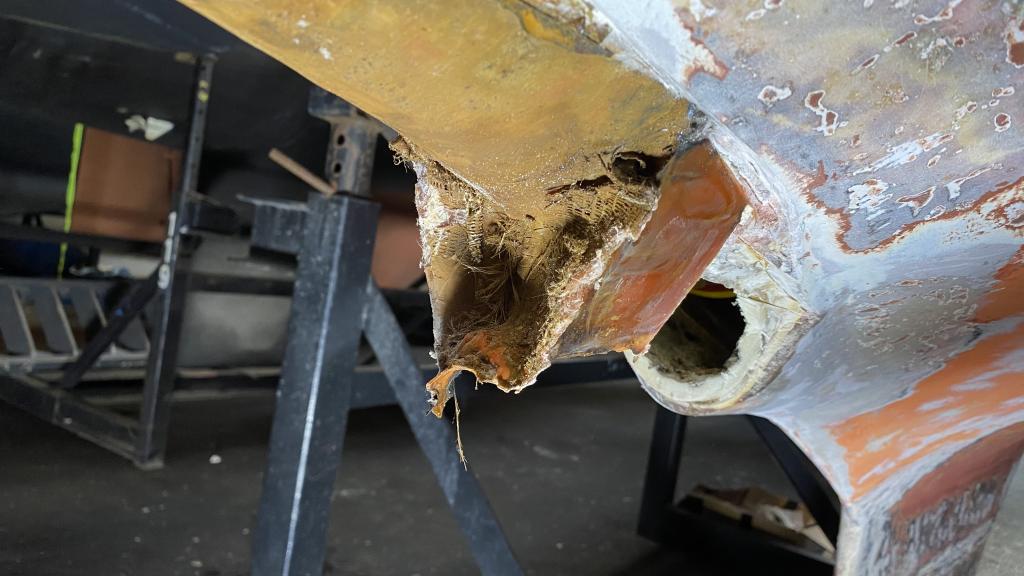

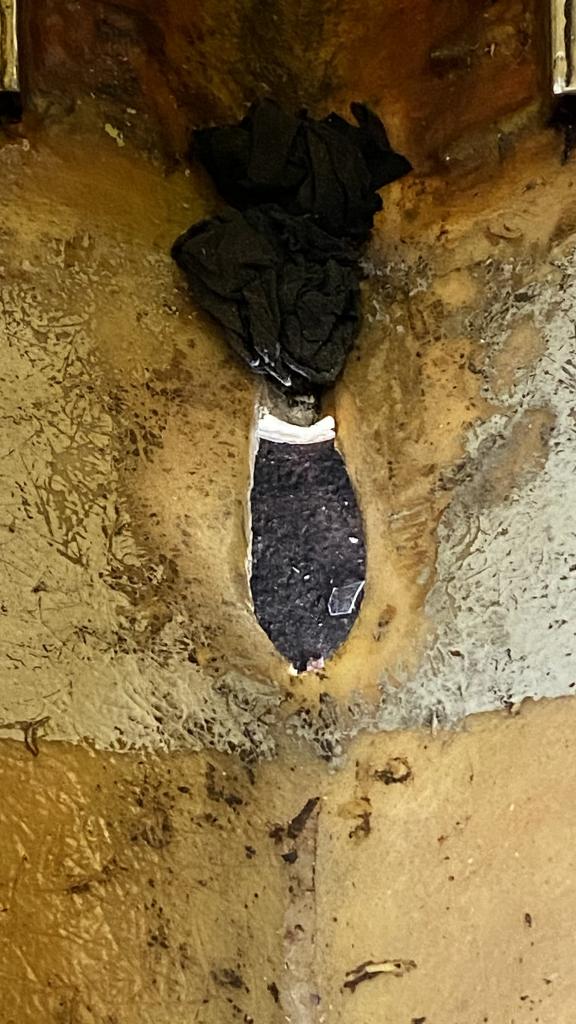

Mede door de gaatjes die er zitten en het holle geluid in de afwerking heb ik besloten om de schroefas koker ook te verwijderen.

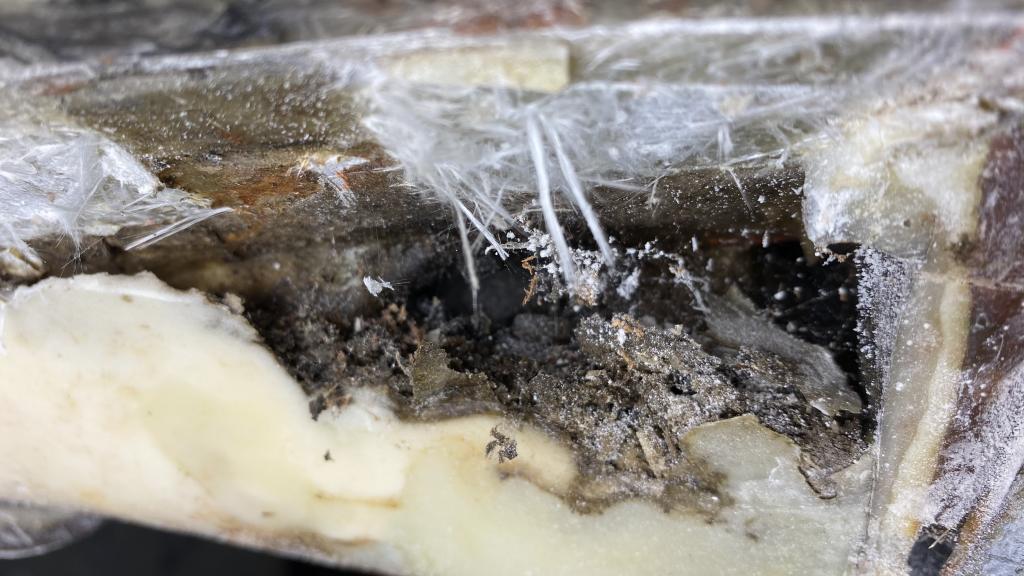

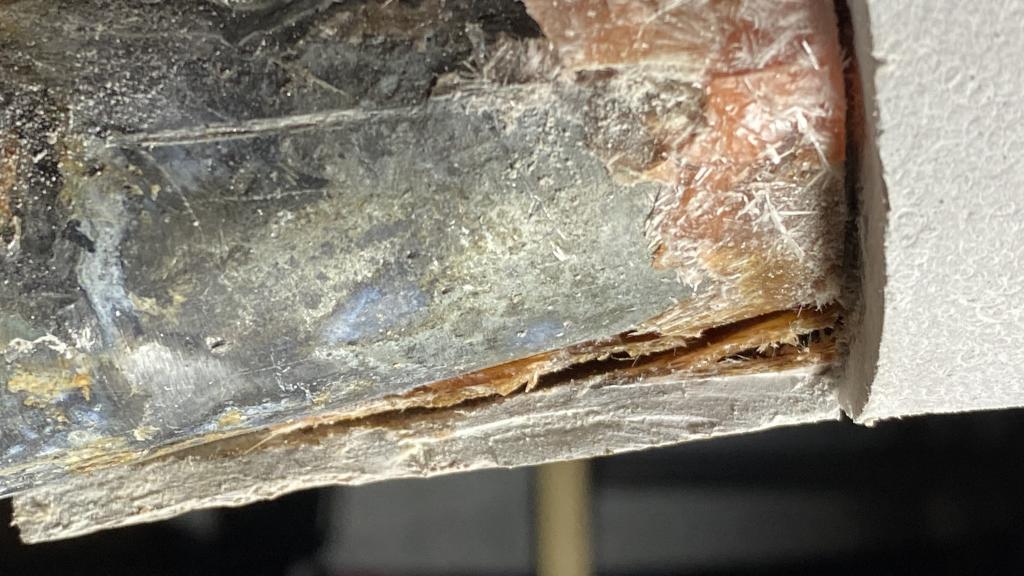

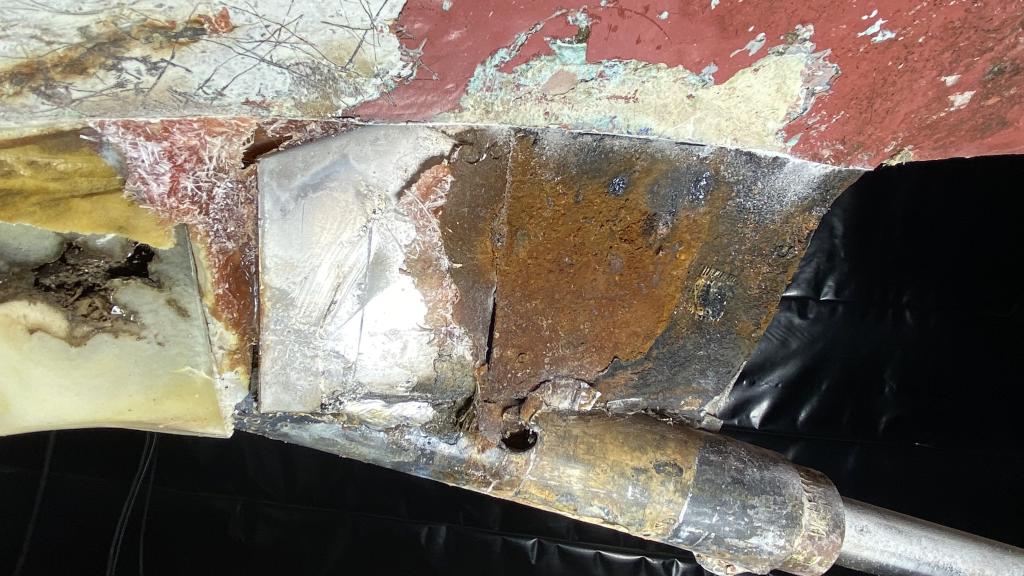

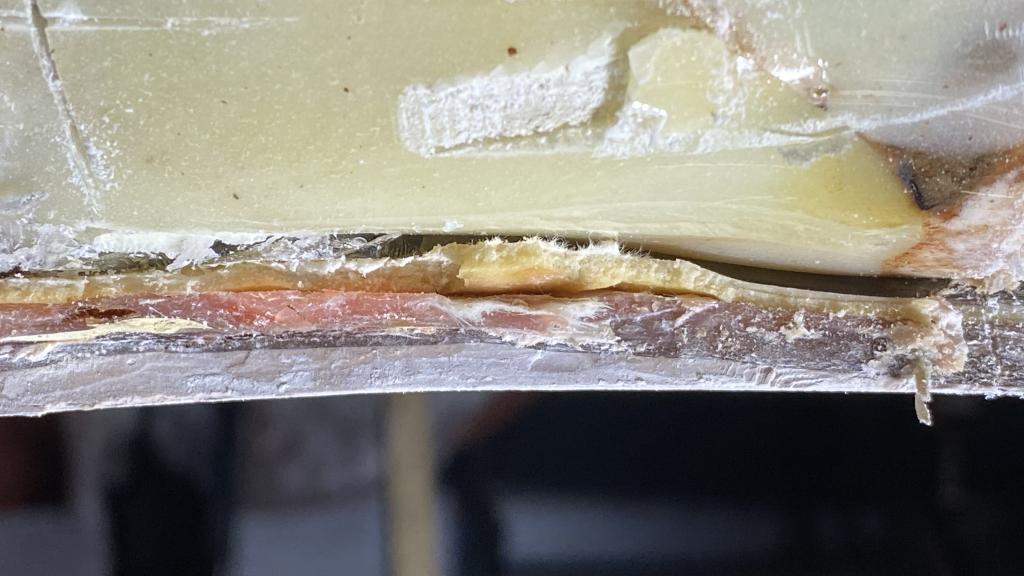

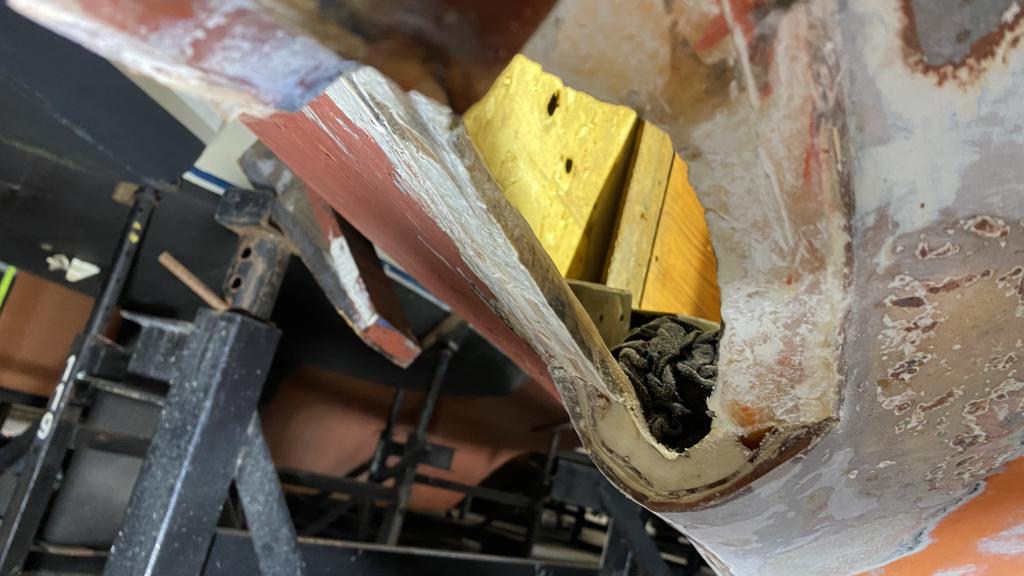

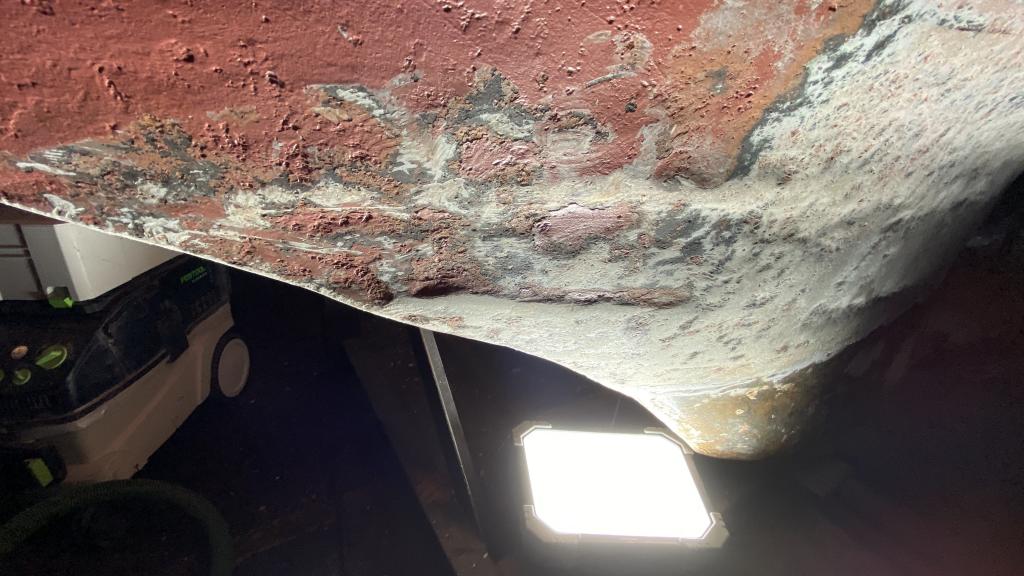

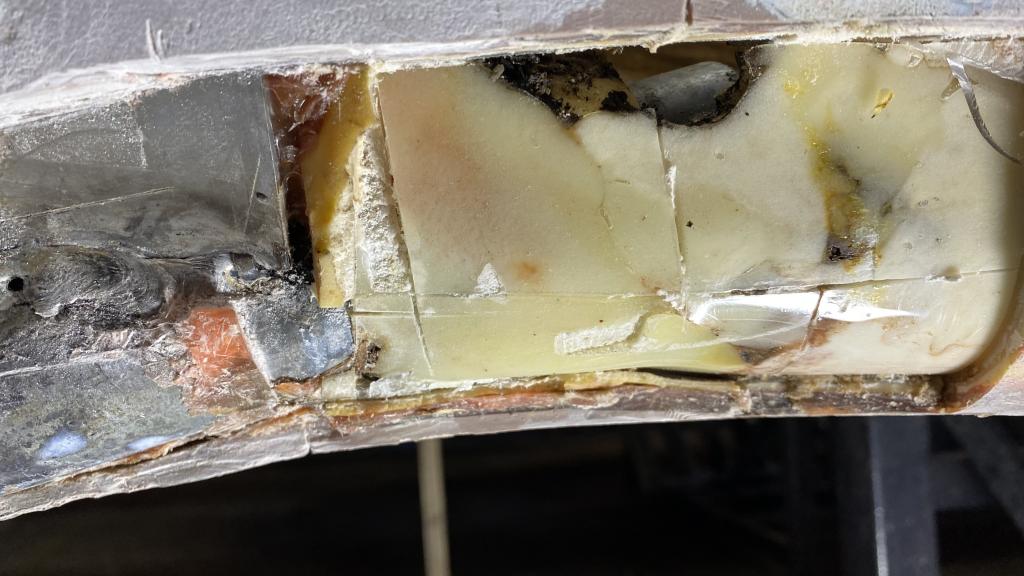

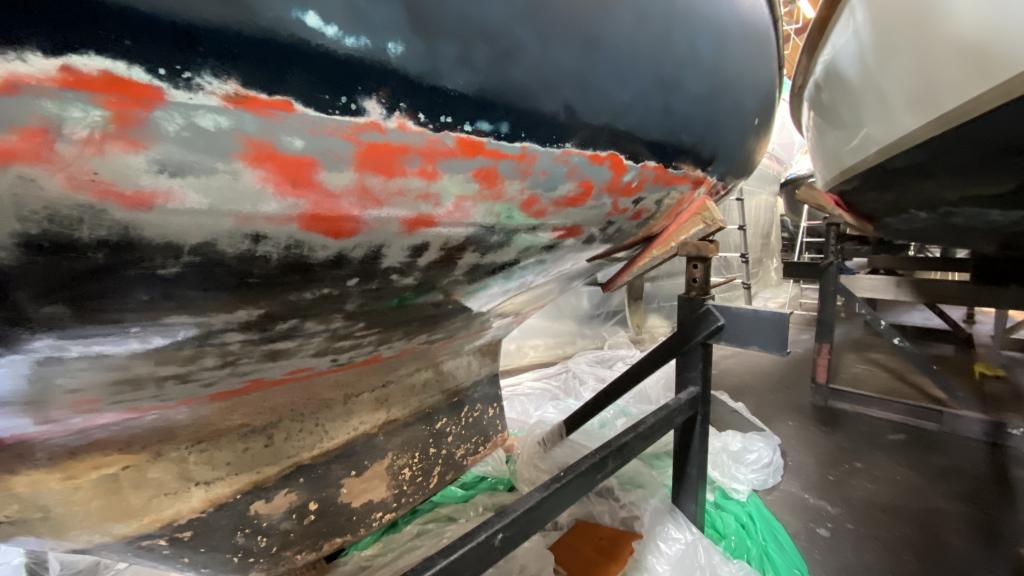

Wat ik hier tegen kwam was gewoon triest, slecht aangebrachte epoxy, (geen hechting) ruimtes tussen de lagen, plaatjes verroest ijzer, slecht gelaste rvs plaatjes en nog wat prut.

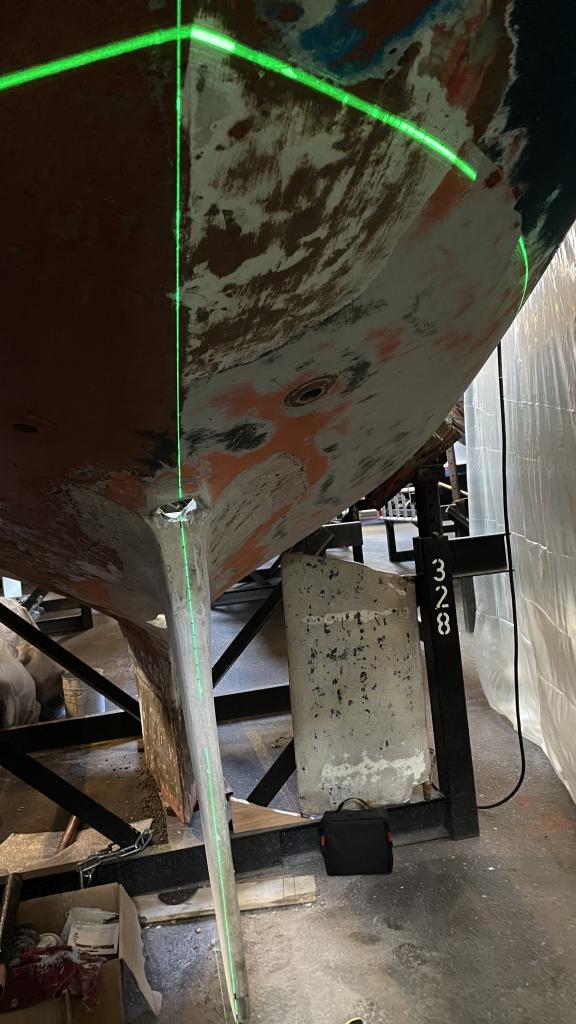

Constructief gezien erg zwak. De schroefas koker is een erg kort model, 50 cm, dan ben je idd heel erg beperkt met het plaatsen van een motor. De koker zat ook nog scheef, een afwijking van 1 cm naar links.

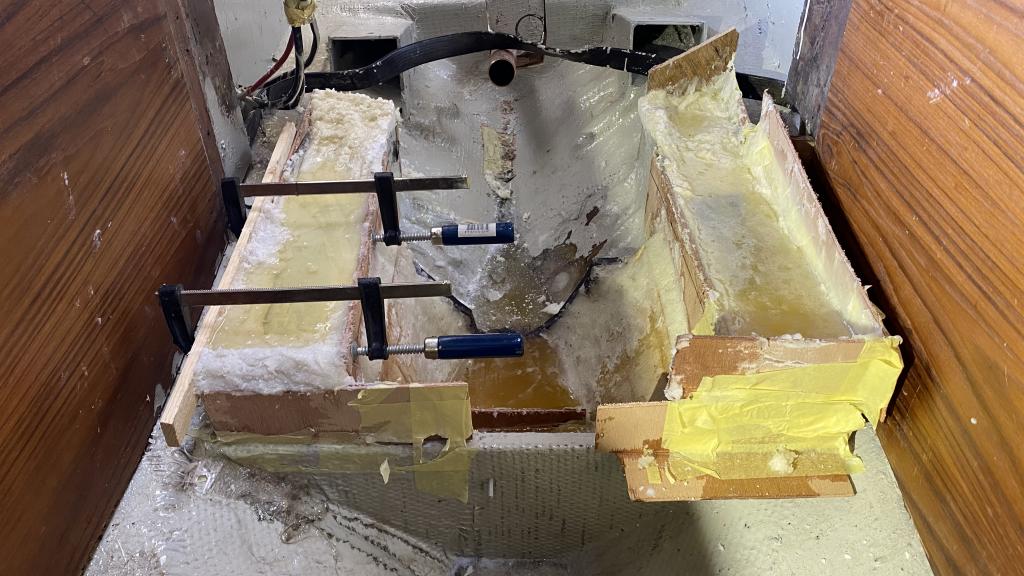

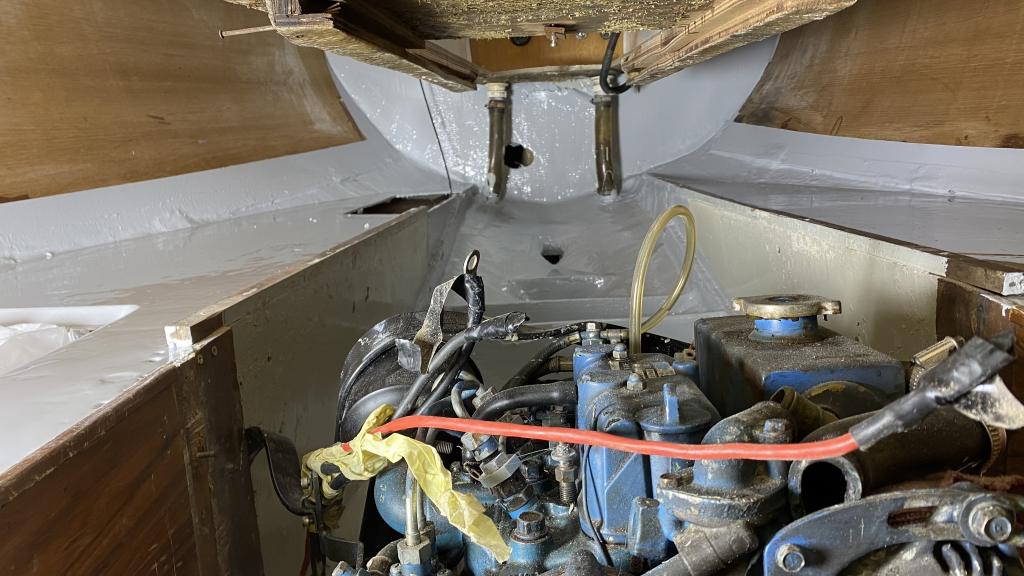

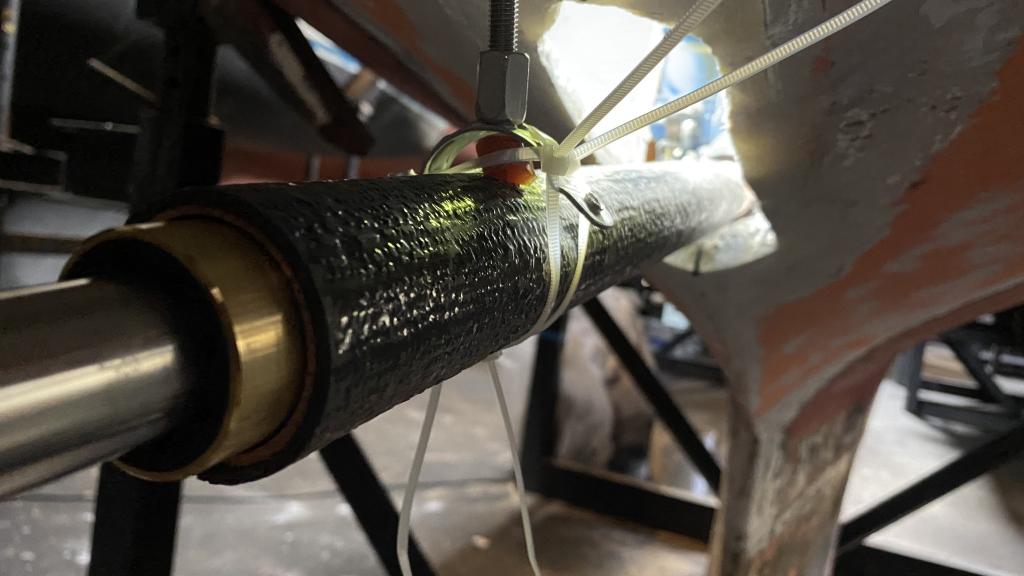

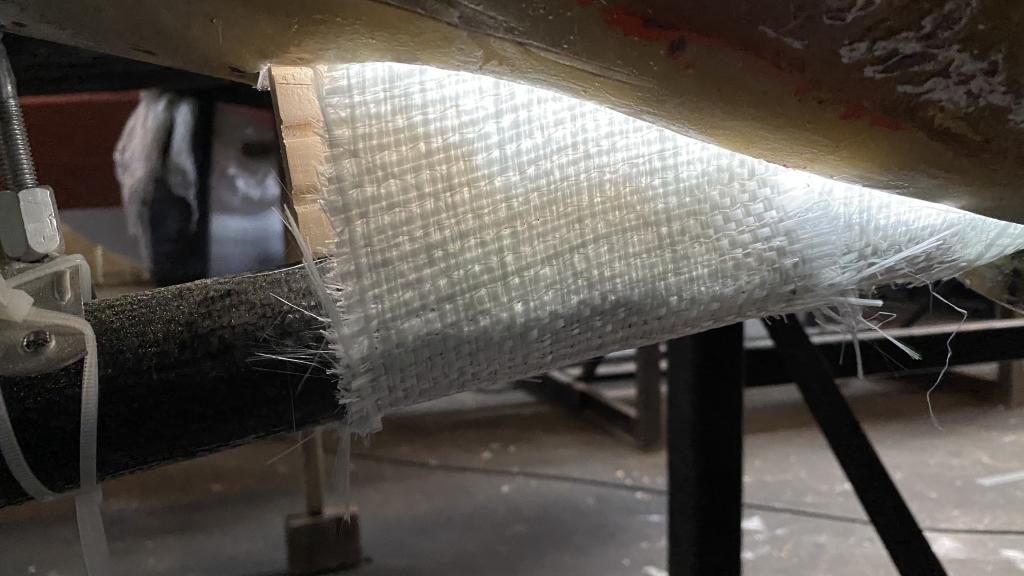

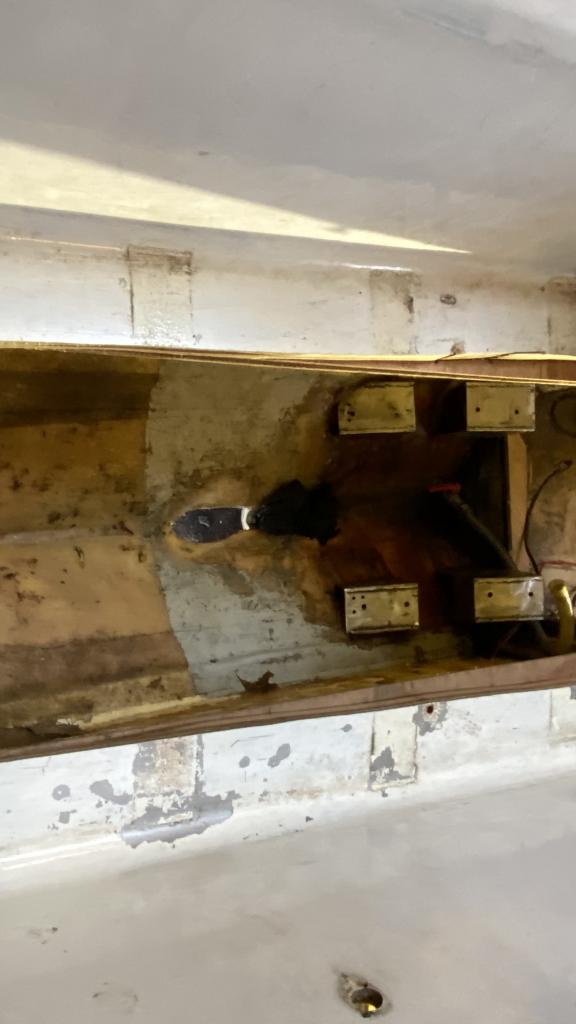

De motor wordt nu een stukje naar voren geplaatst, fundament word aangepast, de schroefas koker maak ik van carbon. De as zelf was al beschadigd, deze vervang ik ook.

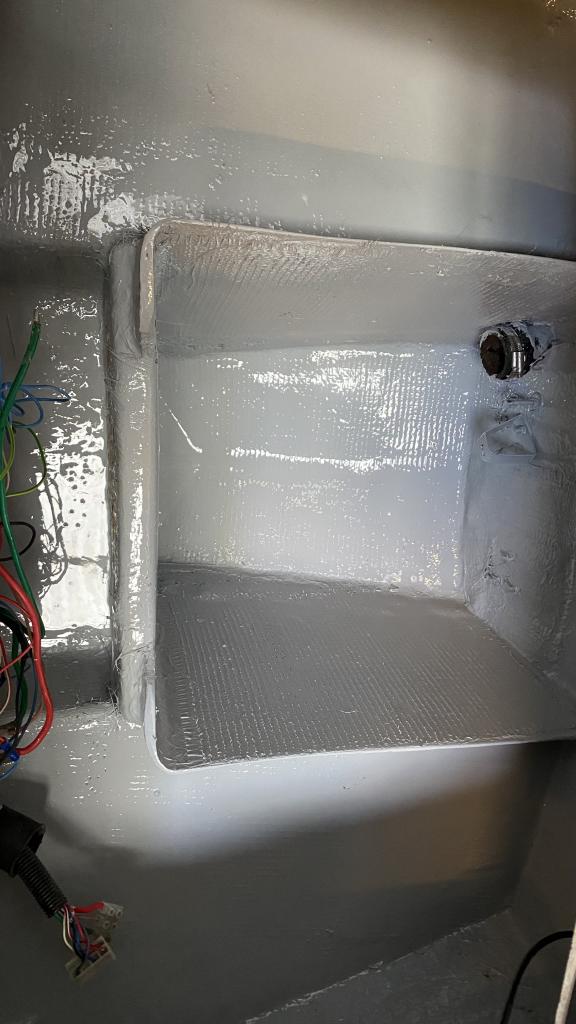

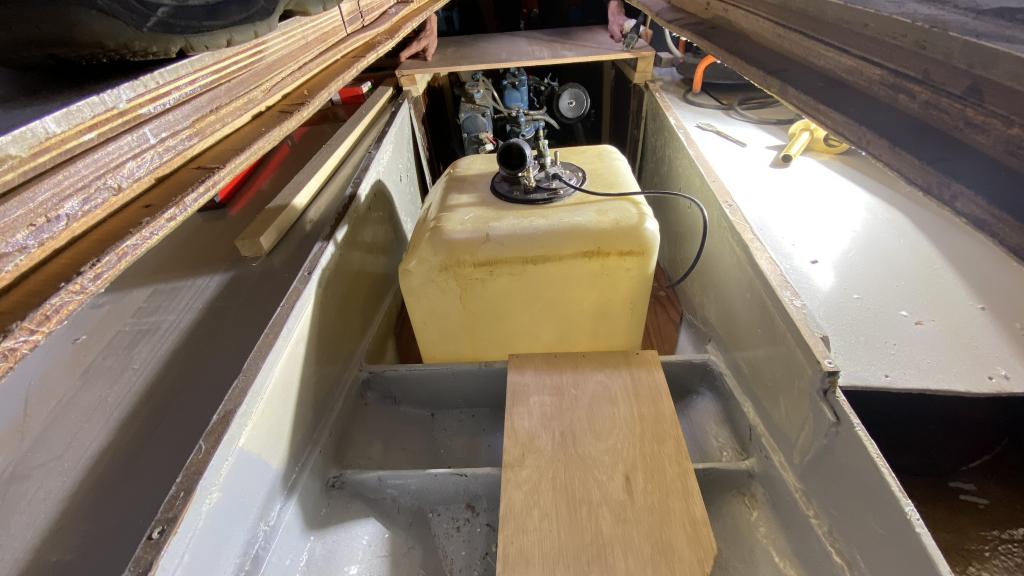

De motor opstelling wordt modulair. Dat houd in dat er een soort glij fundatie wordt gemaakt. Eerst de tank, en accubak, en dan de motor. Mocht er iets stukgaan dan zijn een paar stekkers losmaken, moeren los en het spul kan er naar voren uit worden getrokken en worden gewisseld. Servicevriendelijk.

Ondertussen word er ook nog aan het motorpaneel gewerkt, toerenteller vernieuwd, brandstof en koelwater meters komen erbij. Nieuwe controle lampjes en gloeiplug. Op het paneel komt ook de walstroom aansluiting en een stevige, waterdichte stekker voor de stuurautomaat.

Word vervolgd.
Laatst bewerkt: 20 dec 2020 17:16 door Franck846.
Alleen ingelogde leden kunnen reageren.

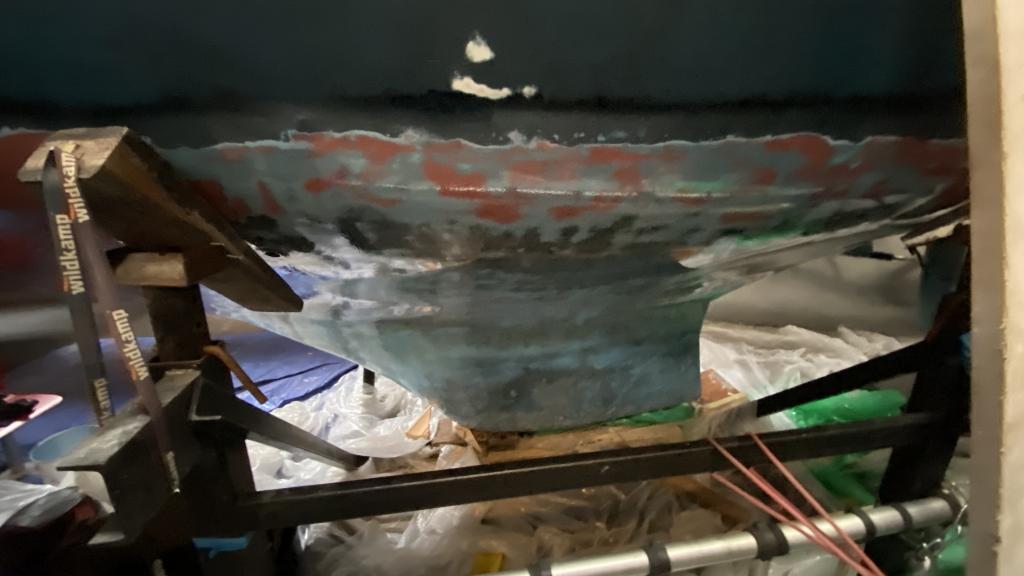

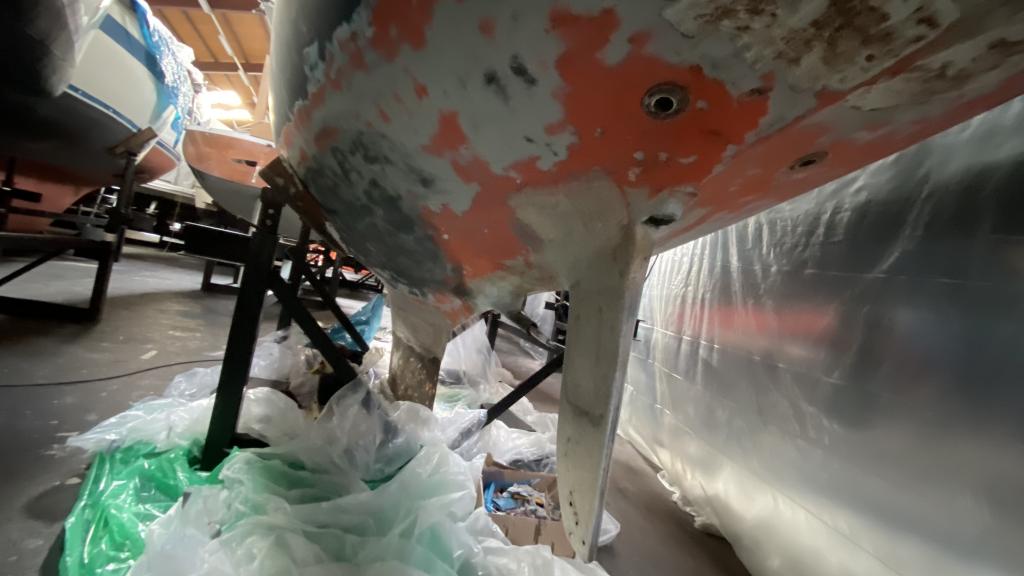

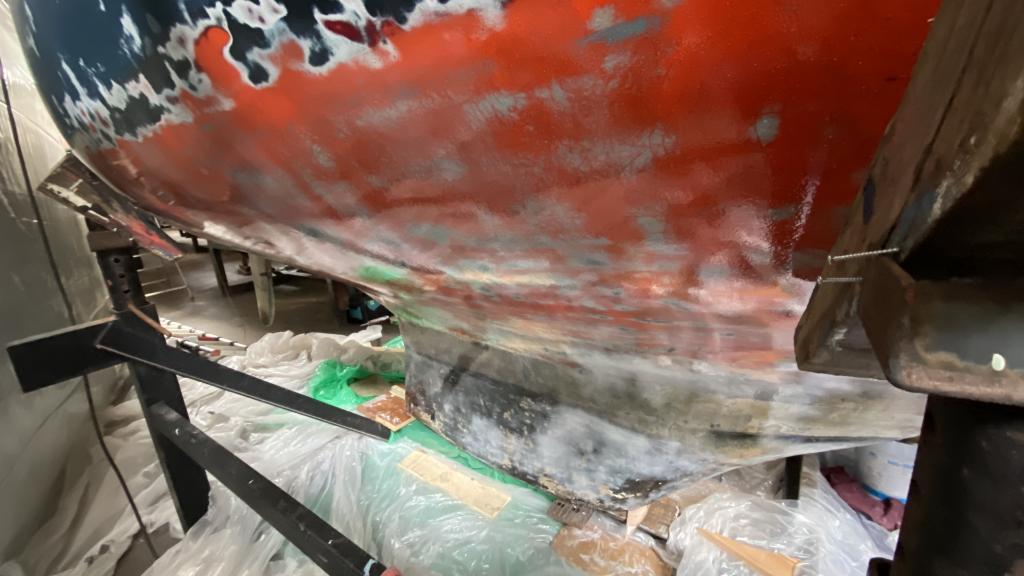

Groot onderhoud Tornado 770 20 dec 2020 17:07 #1238060

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 20 dec 2020 17:09 #1238061

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 20 dec 2020 17:11 #1238062

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 20 dec 2020 17:12 #1238063

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 20 dec 2020 18:37 #1238080

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5349
Jij weet van aanpakken! Cool!
Is dit af fabriek zo slecht gemaakt of is er een aanpassing geweest nadien?
Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 20 dec 2020 18:47 #1238082

Ilex schreef :
Jij weet van aanpakken! Cool!
Is dit af fabriek zo slecht gemaakt of is er een aanpassing geweest nadien?


Naderhand. Waarom op deze manier is gissen. Budget, te weinig kennis, geen zin, te weinig tijd, onderschatting, zeg het maar. Beter nu maar doorpakken.
Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 20:21 #1247552

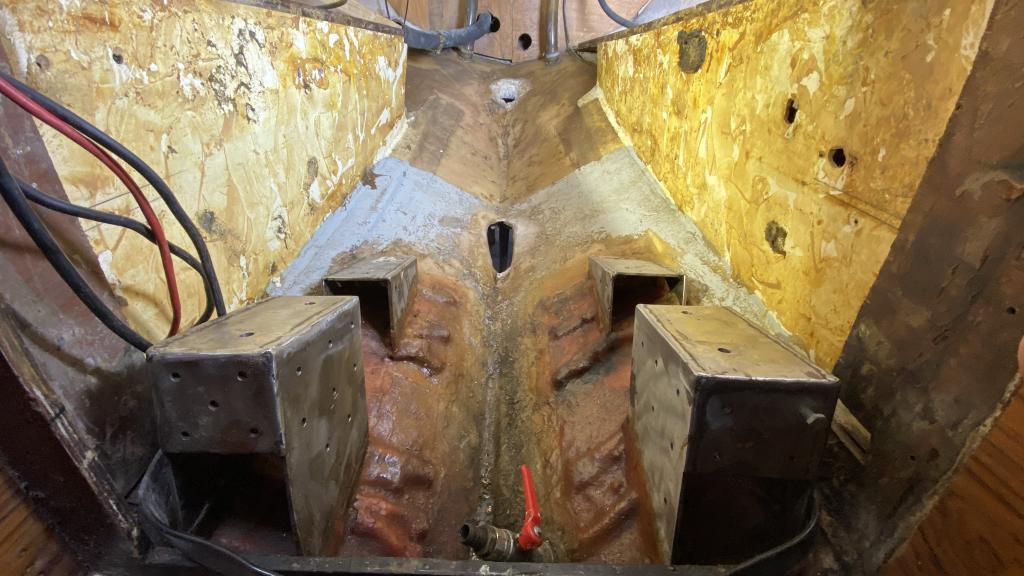

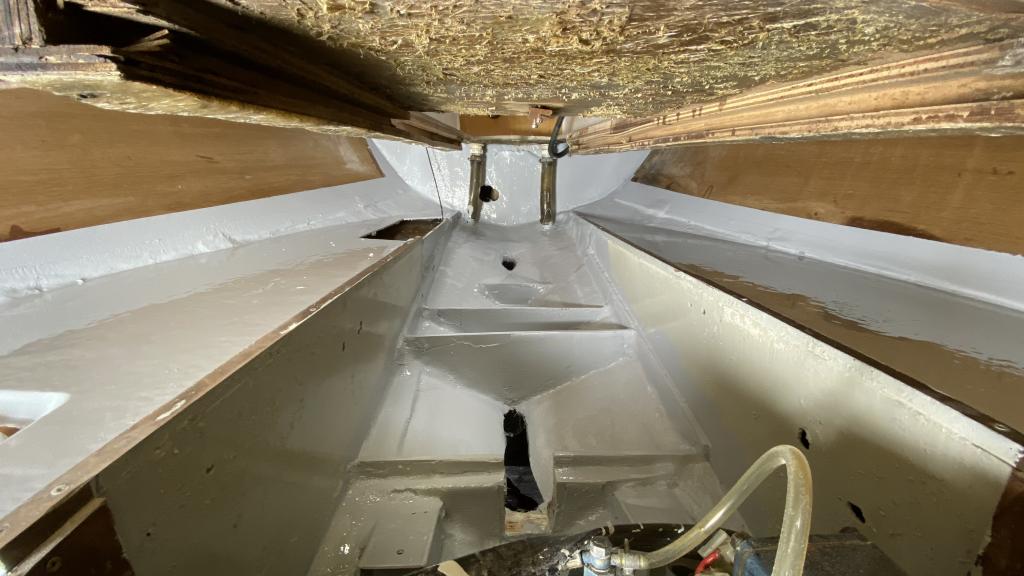

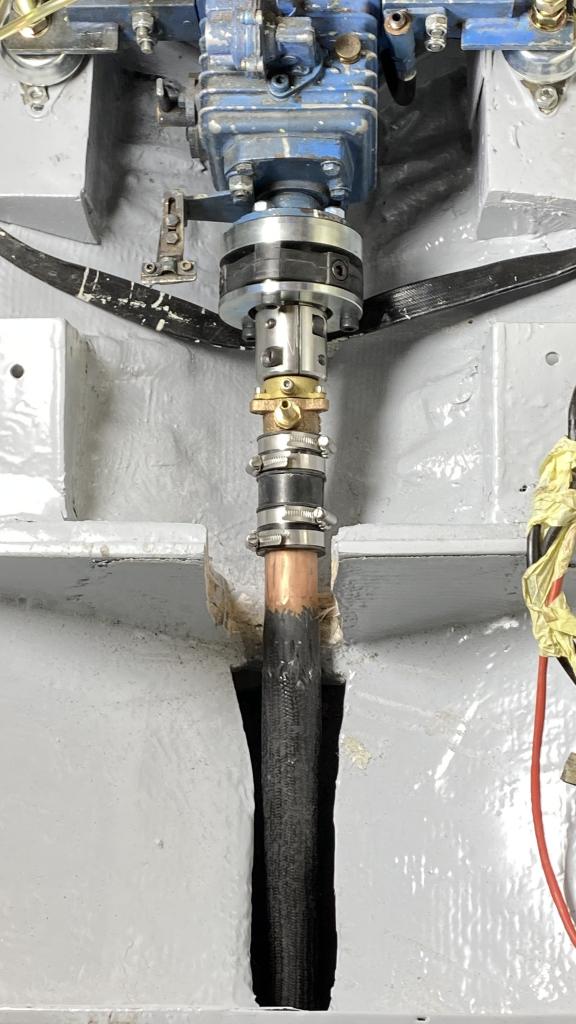

De werkzaamheden verlopen gestaag door. De motor staat op een nieuwe fundatie en is circa 60 cm naar voren en lager geplaatst. Het gewicht zou nu beter geplaatst moeten zijn, de meeste winst is de hoek van de opstelling. De motor stond onder een hoek van ruim 30 graden, dit is nu gereduceerd naar 6 graden.

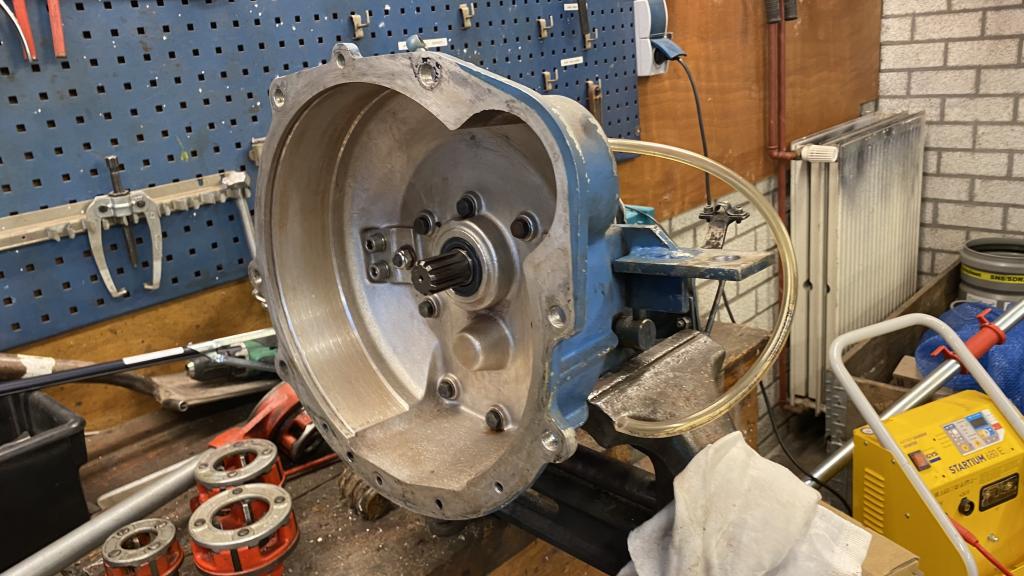

Nieuwe meters zijn ver en geplaatst, nieuwe bekabeling, motor en keerkoppeling zijn met olie schoon gespoeld ( geen overbodige luxe) nieuwe trilling demper en motorsteunen, nieuwe schroefas, koker en roerkoning, brandstofmeter ( best handig) en zo nog veel meer vernieuwd en aangepast.

De ruwe werkzaamheden zijn bijna afgerond, nu volgt de afwerking nog. Genoeg te doen.
Alleen ingelogde leden kunnen reageren.

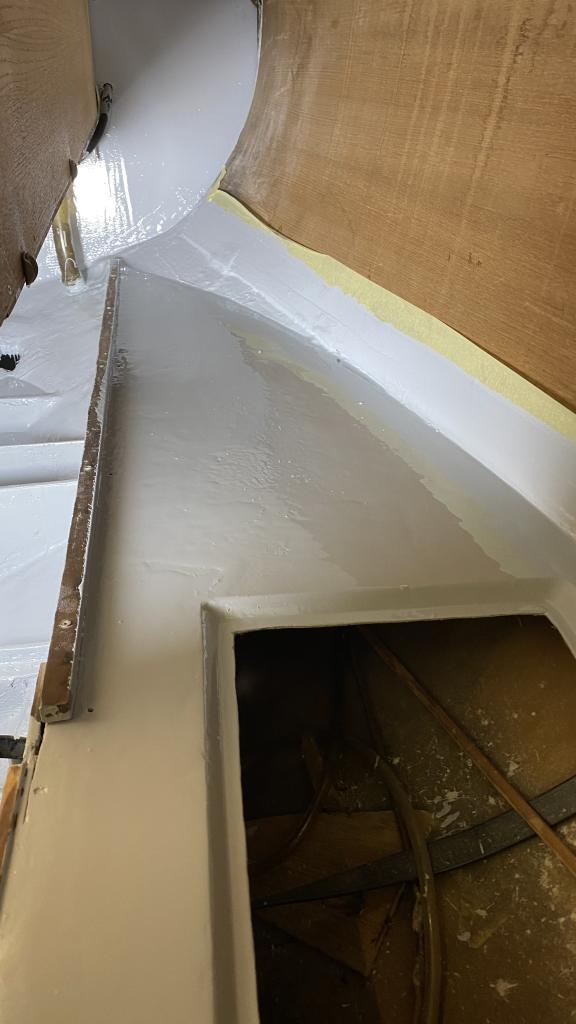

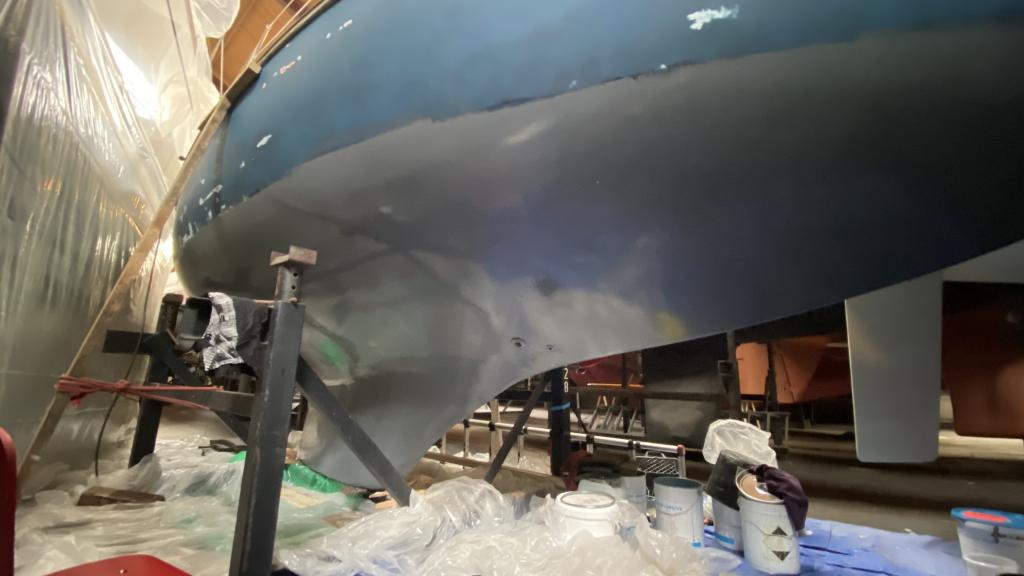

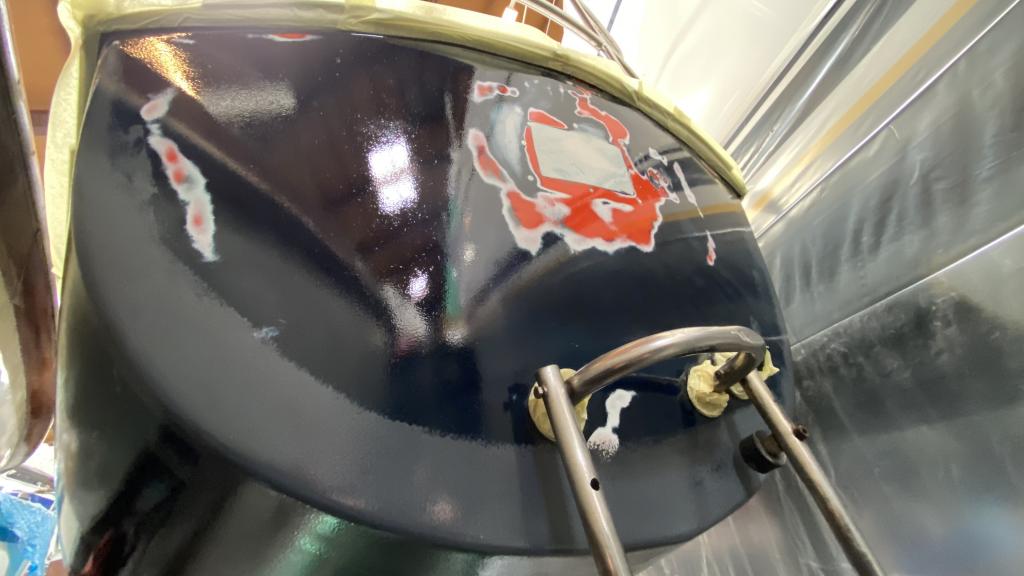

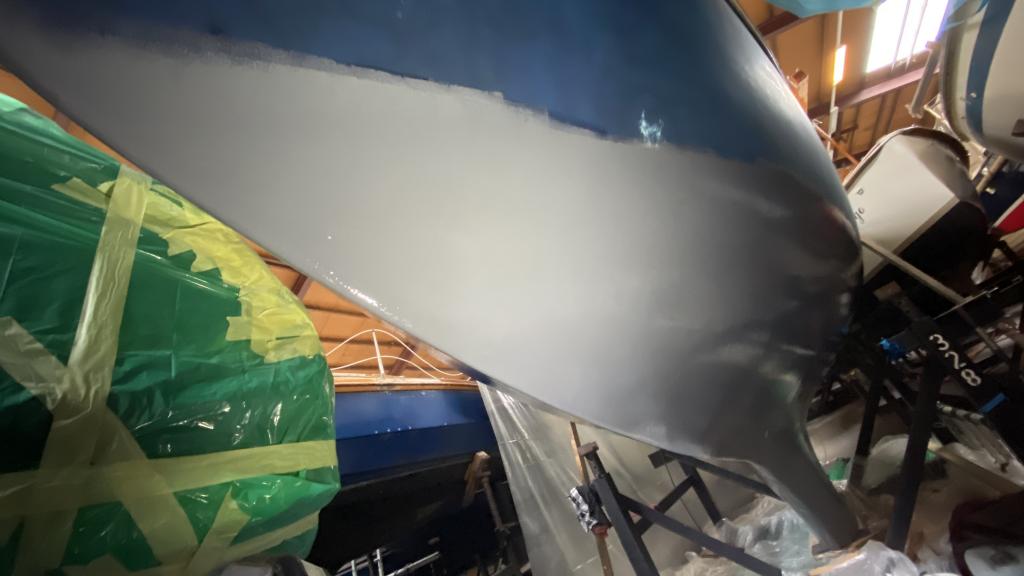

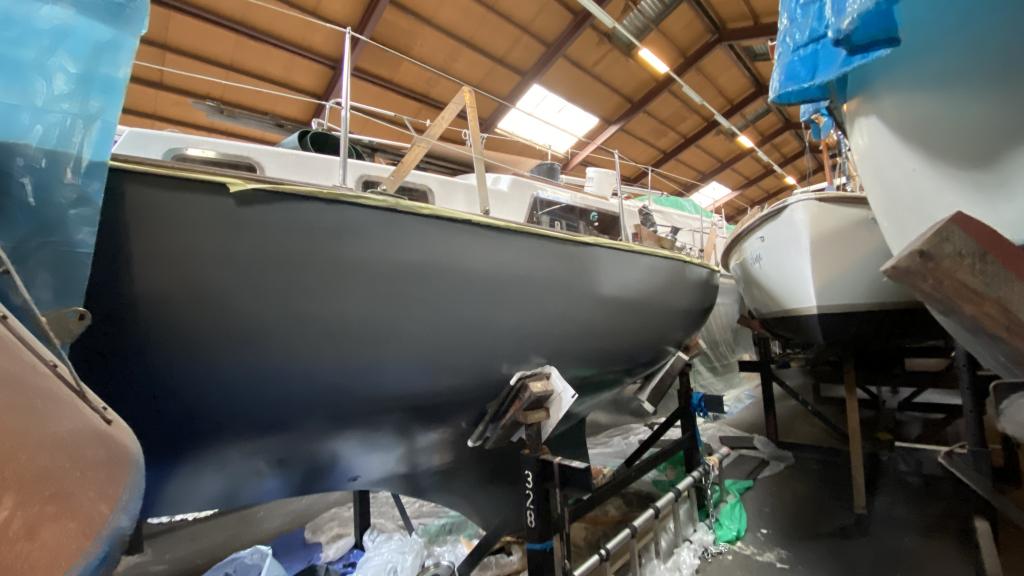

Groot onderhoud Tornado 770 25 jan 2021 20:28 #1247553

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 20:29 #1247554

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 20:31 #1247556

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 20:33 #1247559

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 20:34 #1247560

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 20:43 #1247564

Overigens blijft een goede maatvoering lastig te vinden. Binnen zit er een hoogte verschil van 5 cm in de hondekooien, alles wat recht lijkt, is het niet.

Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 21:05 #1247578

wow, wat een project. Je pakt het grondig aan zo te zien!
Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 25 jan 2021 22:26 #1247620

AndreAzuree schreef :
wow, wat een project. Je pakt het grondig aan zo te zien!
+1
Contest 36s Camelot
Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 26 jan 2021 09:08 #1247673

Respect voor je kennis, kunde en doorzettingsvermogen. De boot kan er zo weer 30 jaar tegenaan!
Only fools rush in
syonlyfoolsrushin.blogspot.nl/
Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 26 jan 2021 09:19 #1247674

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6757
Waarom pak je niet een volvo buitenlager i.p.v. zo'n lange buis (heb je die ingewikkeld met koolvezel?)?
Scheelt ruimte, je moet dan wel een flens maken.

Zo'n ding: www.volvopentashop.com/epc/nl-...h=1532%2F3667%2F3860

Mooi project hoor!
Laatst bewerkt: 26 jan 2021 09:21 door Sonador.
Alleen ingelogde leden kunnen reageren.

Groot onderhoud Tornado 770 26 jan 2021 17:37 #1247808

  • HotSnail
  • HotSnail's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 475
Koolstof is sowieso een aandachtspunt. Dit staat ongeveer als bovenste in de galvanische reeks. Zorg dus dat er nergens meer vezels open aan de oppervlakte liggen (zowel binnen als buiten)
Alleen ingelogde leden kunnen reageren.
