In deze sectie horen alleen topics welke een project beschrijven. Hiervoor gelden bijzondere regels. De beschrijving van het project staat centraal, reacties van zowel de Topic Starter (TS) als andere leden zijn alleen toegestaan indien deze rechtstreeks betrekking hebben op de projectinhoud. Zie ook de forumregels die hierop van toepassing zijn.
  • Pagina:
  • 1
  • 2
  • 3

Onderwerp: Jolletje Westray 9 Feet

Jolletje Westray 9 Feet 25 juni 2021 14:58 #1298971

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
@Wadloper. In mijn post van 20 juni schreef ik al over de zwakke constructie. Dit bootje is eigenlijkeen multiknikspat, maar de bovenste huidgang heeft geen enkele weerstand tegen dwars op de gang werkende krachten. Het boord ga ik dus verzwaren net zo als de spiegel. Van 4 mm multiplex zou ik het niet durven bouwen. Het risico dat er een gat in komt als bijvoorbeeld de mast of een roeiriem valt of losschiet is te groot. Dit voorjaar repareerde ik een kajak met een huid van 4 mm en daar had iemand kans gezien twee deuken in te maken. Een daarvan kwam doordat hij de boot had laten vallen.
Btw hoe staat het met jouw folding dinghy?
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 25 juni 2021 15:56 #1298993

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 21275
jerry schreef :
@Wadloper. In mijn post van 20 juni schreef ik al over de zwakke constructie. Dit bootje is eigenlijkeen multiknikspat, maar de bovenste huidgang heeft geen enkele weerstand tegen dwars op de gang werkende krachten. Het boord ga ik dus verzwaren net zo als de spiegel.

Ik mag toch aannemen dat de ontwerper bovenaan het bovenboord iets van een berghout heeft voorzien om de bovenrand te verstijven? Kan aan de binnen- of aan de buitenkant zitten, maar zoiets is altijd nodig. Als daar verder niets over wordt aangegeven op de tekeningen, dan is het wel een raar ontwerpje.
Van 4 mm multiplex zou ik het niet durven bouwen. Het risico dat er een gat in komt als bijvoorbeeld de mast of een roeiriem valt of losschiet is te groot.

Ik durfde het wel, want die nesting dinghy waar je vraag op doelt is grotendeels van 4 mm. triplex gemaakt. Ik moet er wel bij zeggen dat ik voor de bouw het triplex aan de binnenkant met 160 grs. glasweefsel heb bekleed en na de bouw de hele buitenkant met hetzelfde weefsel. Natuurlijk heeft het bootje ook een stevig berghout. Het voelt vooralsnog stijf genoeg aan.
Btw hoe staat het met jouw folding dinghy?

Goeie vraag! Het ding is in grote lijnen klaar, maar wacht al een kleine twee jaar op afmaken en in de verf zetten. Ook moet ik nog een roer en een zwaardje maken. Ik heb er een zeiltuigje bij.
Ik hoop dat nog deze zomer voor elkaar te krijgen, maar ik heb de vervelende gewoonte dat ik mezelf steeds weer teveel werk op m'n hals haal. De 'grote' boot ligt nog maar net in het water en heeft ook nog wat werk nodig..
Laatst bewerkt: 25 juni 2021 17:57 door Wadloper.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 16 juli 2021 17:39 #1305393

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
De laatste weken niet veel gedaan aan de jol. Er moest gezeild worden en ook de tuin moest gesnoeid. De voortgang zit in de zwaardkast. De ontwerpers geven details van een steekzwaard, zoals bij de Optimist, en een variant met een ophaalbaar zwaard. Die oplossing heb ik al twee keer eerder uitgevoerd bij de twee overnaadse jolletjes die ik bouwde. De zwaardkast bestaat uit zijkanten van 6 mm multiplex, verstijfd met latten en voorzien van een dwarsschotje op de kop. Om de zwaardkast te kunnen plaatsen moet spant B doorgezaagd worden. Voor dit soort klusjes is een Fein Multitool goed gereedschap.

De zwaardkast is vandaag in elkaar gelijmd met epoxy met microballoons.


Als de zaak is uitgehard moet ik in de bodem van de boot een sleuf van 15 mm breed maken en daarna kan de zwaardkast op zijn plek geplaatst en gelijmd worden.
Wadloper merkt op dat bij het ontwerp toch wel een soort berghout zal zijn getekend. In een van mijn eerdere posts gaf ik al aan dat ik het berghout en de wegering zoals getekend in het ontwerp aan de binnenkant ga verzwaren.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 18 juli 2021 19:52 #1305987

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658

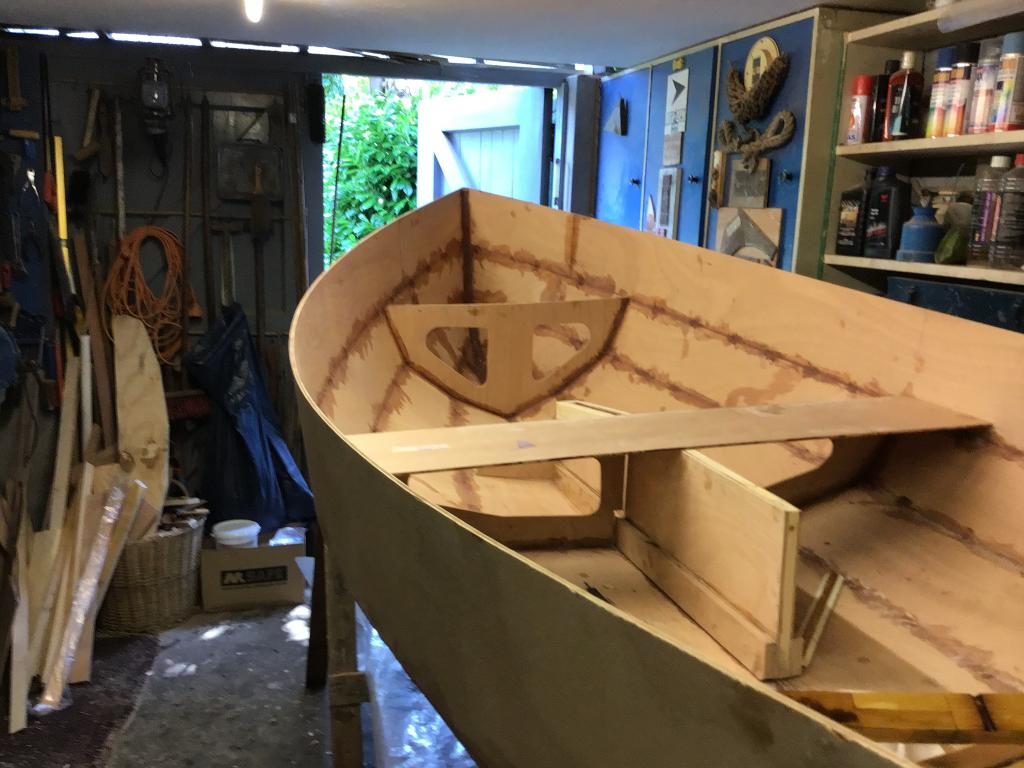

Zwaardkast en bankjes op proef passend gemaakt en gemonteerd
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 25 juli 2021 15:06 #1308115

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Na een paar dagen met een gekneusd been op de bank, dezer dagen weer wat gedaan aan het bootje.
De naden voor de helft glad gemaakt en afgewerkt met epoxy met glasbubbles en een strook glasweefsel.
De zwaardkast vastgelijmd met verdikte epoxy en de steunbalkjes voor het doft gemonteerd. Het bankje op proef geplaatst.




Volgende stap zal zijn het verstevigen van de boorden met een schuurlijst en een wegering aan de binnenzijde.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 25 juli 2021 20:28 #1308273

  • dolder
  • dolder's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 850
Leuk om te lezen en te zien Jerry, Mooi werk!



Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 09 aug 2021 09:23 #1312883

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Deze week de twee doften vastgelijmd en met de lintzaag de hoekverstevigingen (breasthooks) uitgezaagd en pas gemaakt.
Het voorste doft (mastdoft) moet nog even wachten omdat eerst de binnenkant van de steven , die later slecht bereikbaar is , moet worden afgewerkt. Tevens heb ik het ophaalbaar zwaard alvast uitgezaagd. De Meranti latten voor de schuurlijst en de wegering die ik kon kopen zijn maar 270 cm lang en moeten dus plm 30 cm verlengd worden. Ik doe dat met een schuine las van 5 cm op een plek waar vrijwel geen buiging zal optreden.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 09 aug 2021 10:43 #1312926

  • Jurrien
  • Jurrien's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 374
Jerry,

Dat wordt een prachtig scheepje! Ik word hier een beetje jaloers van; had ik maar een boot waar zo'n bijboot bij zou passen, en was ik maar zo handig.
Jouw vorderingen zo volgen is trouwens ook al erg leuk.

Succes, Jurriën
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 27 aug 2021 11:53 #1319178

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Even weer wat voortgang van de laatste weken: de klosjes voor de binnenwegering zitten nu aan de boorden en nu kunnen de schuurlijst en de wegering worden aangebracht. Vereder heb ik een paar "breasthooks" uitgezaagd waarmee de stevens op de hoeken worden verstevigd. De boorden worden verder nog verstevigd met klampen op de doften tegen het boord aan.
Ook heb ik het voorste doft pas gemaakt en voorzien van een gat voor de mast.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 04 sept 2021 16:46 #1321852

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
De schuurlijst en de wegering zitten er aan. Kostte enige moeite om de latten de zeeg van het bootje te laten volgen omdat een lat nu eenmaal makkelijker over de platte kant buigt dan over de korte kant.


Ik denk dat het boord nu wel voldoende is verstevigd zodat de boot ook op zijn kant kan worden gelegd.

Ook het neusje is nu klaar in het ruw.

Wat me verbaast is dat de ontwerper geen rekening heeft gehouden met de mogelijkheid dat, als er water in de boot komt, de spanten in de bilge een paar gaten moeten hebben waardoor het water zich kan verzamelen op het laagste punt.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 04 sept 2021 18:11 #1321882

Het wordt een prachtig jolletje! Mooi om te volgen hoe de bouw vordert!
www.waterrimpels.nl
Hurley 800 Classic
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 07 okt 2021 17:57 #1331368

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Deze week weer wat voortgang: de boordrand is klaar en in de epoxy gezet.

In de boot moeten nog vlonders (duckboards vlgs de ontwerpers). Van een 12 voetsjol die ik ooit restaureerde had ik nog de eiken plankjes van de vlonders liggen. Die zijn met de lintzaag heel goed passend te maken voor dit bootje. De oppervlakken ga ik schuren en weer vernissen.

Alleen ingelogde leden kunnen reageren.

Re:Jolletje Westray 9 Feet 07 okt 2021 19:41 #1331415

Leuk onderwerp om te blijven volgen. Ziet er netjes uit!
Laatst bewerkt: 07 okt 2021 19:41 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 19 okt 2021 10:10 #1333674

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
De vlonders die gemaakt zijn van oude eiken plankjes van een 12voets jol zijn geschuurd en met epoxy bestreken.



Het bootje is nu zo ver dat het aan de binnenzijde kan worden geverfd. Ik overweeg Topcoat of MonoUrethaan of zelfs Bilgepaint, in wit. DDlak zal ik niet gebruiken omdat de oppervlakken niet geschikt zijn voor glans. Zitbanken, vlonders en bootranden blijven blank gevernist. Iemand nog suggesties?
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 19 okt 2021 14:51 #1333754

  • Frodoo
  • Frodoo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 469
DD lak is toch ook in mat verkrijgbaar?
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 19 okt 2021 16:45 #1333800

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Frodoo schreef :
DD lak is toch ook in mat verkrijgbaar?
Bij Polyservice zie ik in DD lak alleen matte vernis voor blank werk.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 19 okt 2021 19:04 #1333828

Polyestershoppen heeft wel DD in mat
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 20 okt 2021 10:04 #1333943

  • Frodoo
  • Frodoo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 469
www.de-ijssel-coatings.nl/nl/w...ategorie/double-coat

DD lak van de IJssel in mat, in een aardige hoeveelheid kleuren...
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 26 okt 2021 11:00 #1335265

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
De binnenbetimmering is nu klaar en alles is een keer met epoxy bestreken. Volgende stap is het schilderen van de binnenkant. Ik moet nog een keuze maken: MonoUrethaan van Epifanes of Topcoat, omdat die wat lijviger is. Bilgepaint zou ook nog kunnen. De doften, buikdenning en schuurlijsten blijven blank en de rest schilder ik wit. Als dat klaar is wordt de boot omgekeerd en pakken we de buitenkant aan.


Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 26 okt 2021 14:13 #1335328

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 21275
jerry schreef :
Ik moet nog een keuze maken: MonoUrethaan van Epifanes of Topcoat, omdat die wat lijviger is. Bilgepaint zou ook nog kunnen.

Waarom geen DD-lak? Oersterk en veel minder gewicht dan topcoat, dat bedoeld is om een polyester laminaat af te dekken met alle holtes en poriën van dien.

Is de hechting van topcoat (polyester) op epoxy goed?
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 26 okt 2021 16:25 #1335391

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Ik dacht aan Topcoat omdat veel van de fillets en stroken glasweefsel nog wat ruw zijn. Voor de hechting op epoxy zal ik Polyservice eens raadplegen.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 28 okt 2021 14:00 #1335810

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
Topcoat kan niet over epoxy omdat het een polyester is, aldus Polyservice. Ik heb daarom Pantsercoat genomen. Dat is een 2componenten verf, net zoals DDLak. Had ook gekund, zelfs in matte variant.
Laatst bewerkt: 28 okt 2021 14:01 door jerry. Reden: Tijpfoutje
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 28 okt 2021 20:01 #1335873

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 21275
jerry schreef :
Topcoat kan niet over epoxy omdat het een polyester is, aldus Polyservice. Ik heb daarom Pantsercoat genomen. Dat is een 2componenten verf, net zoals DDLak. Had ook gekund, zelfs in matte variant.

Pantsercoat is ook een epoxy, maar schijnt een zekere weerstand te hebben tegen uv-licht. Het zal met de jaren wat verkrijten. Ben benieuwd hoe het zich op de langere termijn houdt.
Laatst bewerkt: 28 okt 2021 20:02 door Wadloper.
Alleen ingelogde leden kunnen reageren.

Jolletje Westray 9 Feet 02 nov 2021 14:42 #1337029

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5658
De eerste laag Pantsercoat zit er op. Ik hoopte dat er met 1 bus twee lagen op konden, maar dat is niet gelukt. Daar waar er twee lagen op zitten is het prima gedekt. Wat stinkt dat spul verschrikkelijk :sick: Net zo erg als polyester. Het verniswerk doe ik later, als ook het beslag er op zit. We gaan nu eerst de boot omkeren zodat de buitenkant kan worden afgemaakt.


Alleen ingelogde leden kunnen reageren.

Re:Jolletje Westray 9 Feet 02 nov 2021 15:22 #1337043

Prachtig!
Laatst bewerkt: 02 nov 2021 15:22 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.
