Onderwerp: Project Jeanneau Poker

Zo weer even weggeweest maar niet stil gezeten.

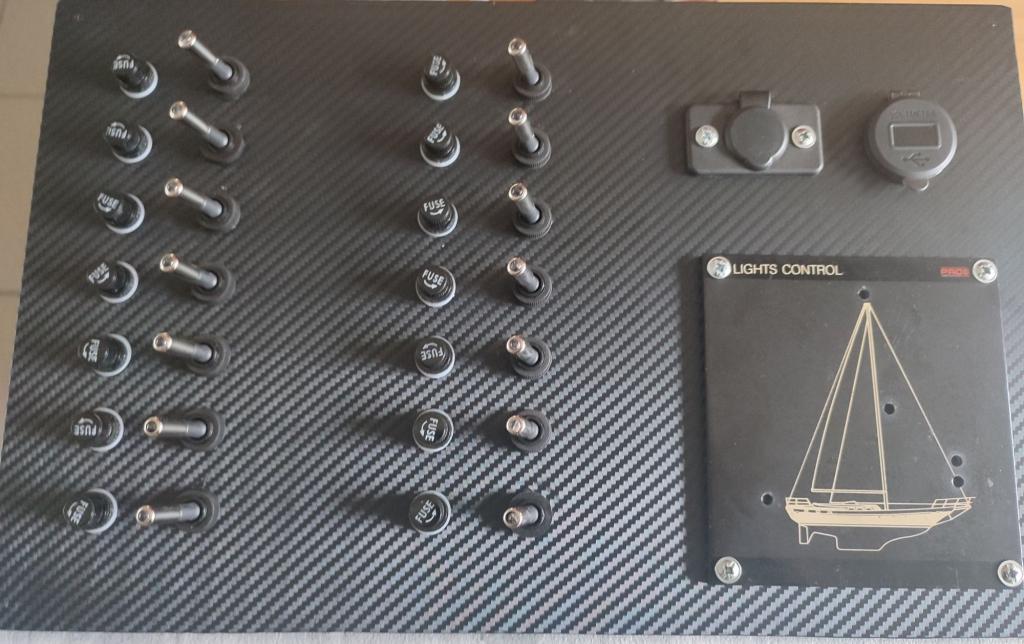

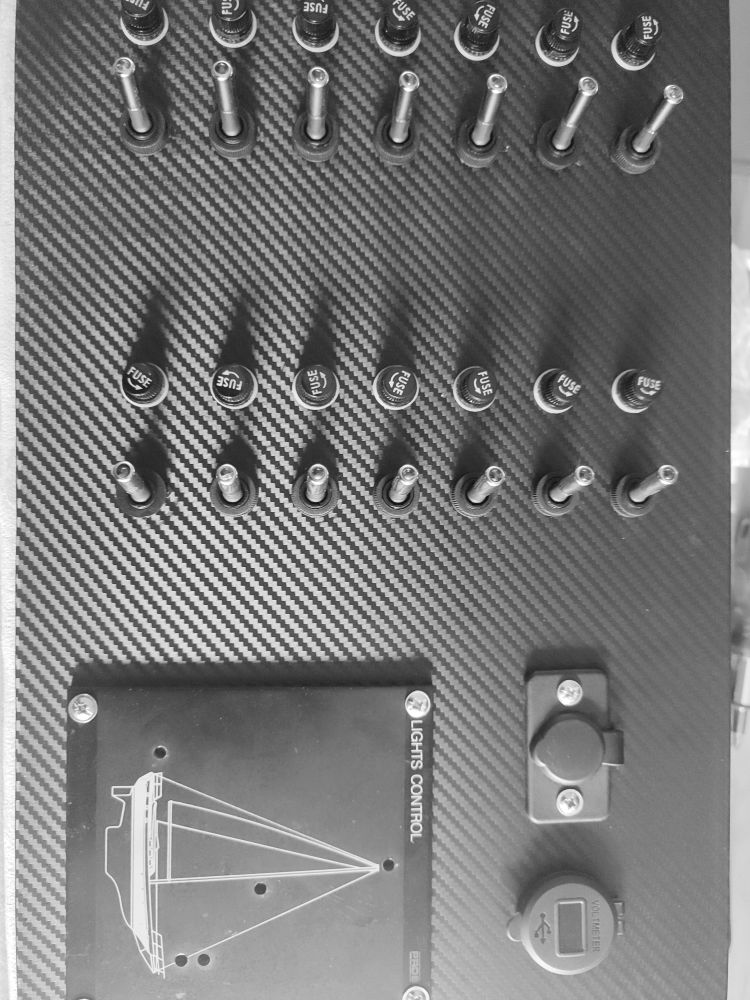

Ondertussen schakelpaneel gemaakt buiten de bedrading dan. Misschien een overdaad aan schakelaars maar mocht ik er in de toekomst. 1 of meerdere extra nodig hebben zitten de er al opgemonteerd.
Quasi bedrading had ik nog een vraagje.
Ik heb gekozen voor Glaszekeringen maar vroeg me af of de + aan uiteinde is en de min pool aan zijkant of andersom. ik dacht dat de + van schakelaar op de + van de zekering moest... Maar om het aansluiten te vergemakkelijken van alle + polen dan best op een verzamelstrip ? Of is er enigzins een manier om al deze in serie te verbinden en minder bekabeling te hebben ( dus ook ordelijker)
2e vraag is of ik beter met bedrading en klemmen werk of met een Messing strip solderen op de min polen ?

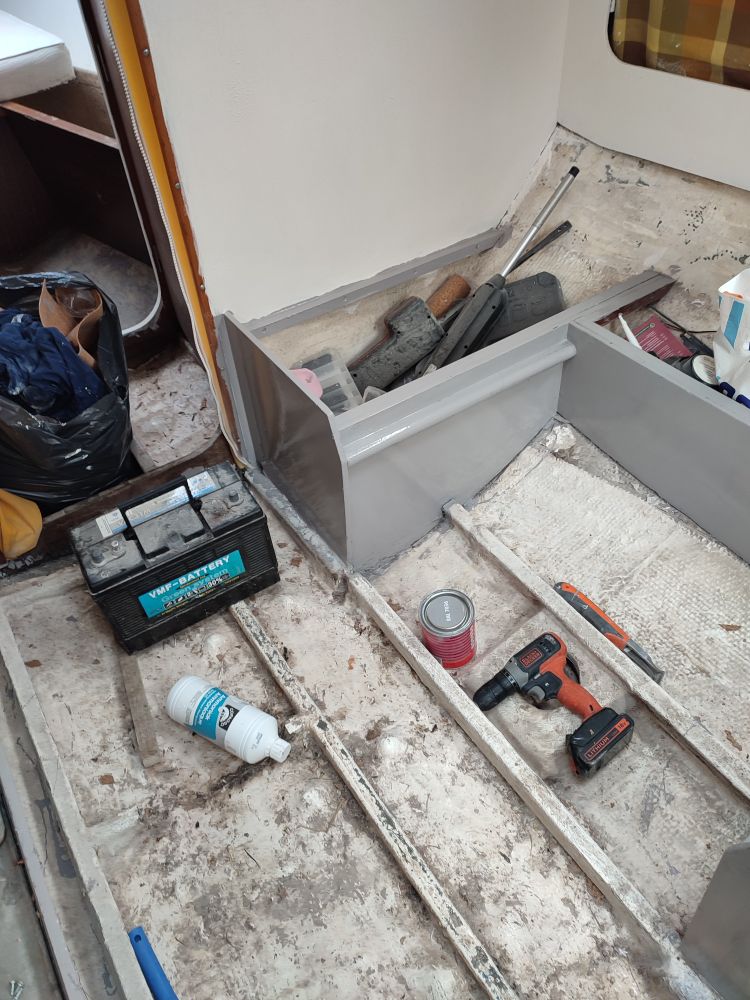

Verder is ook de binnenzijde van de boot gestript qua vinyl en alles netjes opgeschuurd hier komt nu een primer op en wordt afgewerkt met een kurkverf die er in 2 lagen word opgezet met een rol.
Hiervan komen er nog foto's als dit idee af is.
Loop ook met het idee om de kurkverf te gebruiken als anti-slip voor op het dek maar wat denken jullie van het idee ?

Je vraag over de zekeringen is me niet helemaal duidelijk maar in het algemeen geldt dat zekeringen geen polariteit kennen. Het maakt dus niet uit hoe je ze aansluit, als de stroom van de bedrading die je wilt beschermen maar door de zekering loopt.

ilCigno schreef :
Ik wil dus weten of ik best alle schakelaars doorverbind en dan per schakelaar naar eigen zekering kan gaan ... Of is het beter om van elke schakelaar + zekering naar een verzamelstrip te gaan om dan van daaruit naar hoofdzekering en batterij te werken?

De min-polen ga ik allen met een strip solderen en zo naar batterij brengen vermoed ik of ook beter zoals bij de rode draad aanpakken ?

Bij mijn chinese paneeltje zitten de zekeringen in de rode draad. De zwarte draden heb ik verzameld op een strip met klemschroefjes.

jerry schreef :
Heb je een foto hiervan toevallig? Is om idee te hebben hoe ik het hier bij mij kan bedraden

Weske1986 schreef : Ik begrijp dat je vraagt hoe je het beste de afzonderlijke groepen of gebruikers kunt voeden vanaf de hoofdzekering.
Ik zou de schakelaar van de groep of gebruiker tussen de zekering en de gebruiker zetten. Dan beschermt de zekering ook de schakelaar van die groep of die belasting. Andersom worden de schakelaars alleen beschermd door de hoofdzekering.
Dus vanaf de hoofdzekering naar een verzamelrail en vandaar draden naar iedere zekering (zo heb ik t gemaakt) of alle zekeringen doorverbonden met een passende draaddikte, die is aangesloten op de hoofdzekering.
Overigens is het mijns inziens niet nodig elke gebruiker of groep van gebruikers van een schakelaar te voorzien (zeker niet als je een hoofdschakelaar hebt). Ik heb bijvoorbeeld geen schakelaar tussen zekering en marifoon, autoradio en een kabinelicht, want die gebruikers hebben allen een eigen schakelaar).

Weske, als je wilt zien hoe de chinese paneeltjes worden bedraad, kijk dan eens bij Banggood ( een soort Ali) en typ schakelpaneel zeilboot. Je ziet dan per paneel twee aansluitdraden (rood en zwart) en ook dat alle schakelaars etc zijn verbonden en ook per stuk zijn gezekerd. Ik heb elke rode draad na de zekering verbonden met een afnemer, bijvoorbeeld de dieptemeter, de anderedraad van de afnemer schroefde ik vast op de strip die meteen zwarte kabel aan de accu is verbonden.

Heb er eens enkele bekeken Jerry.
Ik ga de + en - polen van de schakelaars verbinden en dan vanuit de 3e pin naar zekering gaan met rood en dan vanuit zekering naar verbruiker. En de - polen dan samenbrengen op een verzamelstrip en zo naar de -pool van batterij.
Dat maak ik uit van die chinese paneeltjes
Zit ik zo goed ?

Ik denk van wel.

Weer even geleden maar de werken zijn nog volop aan de gang.

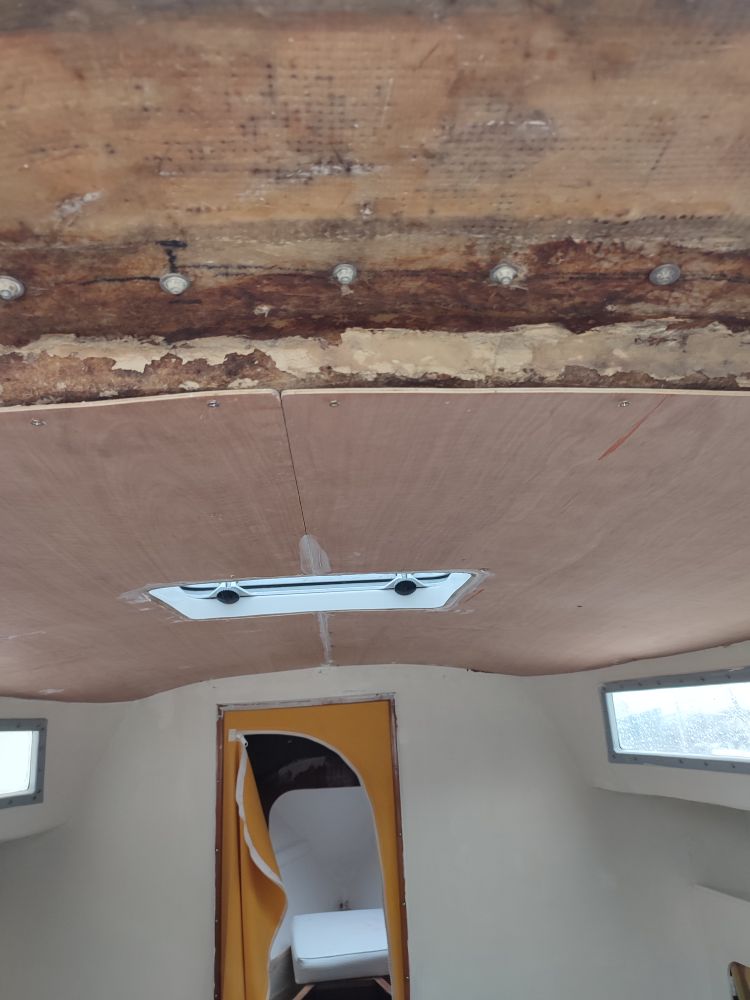

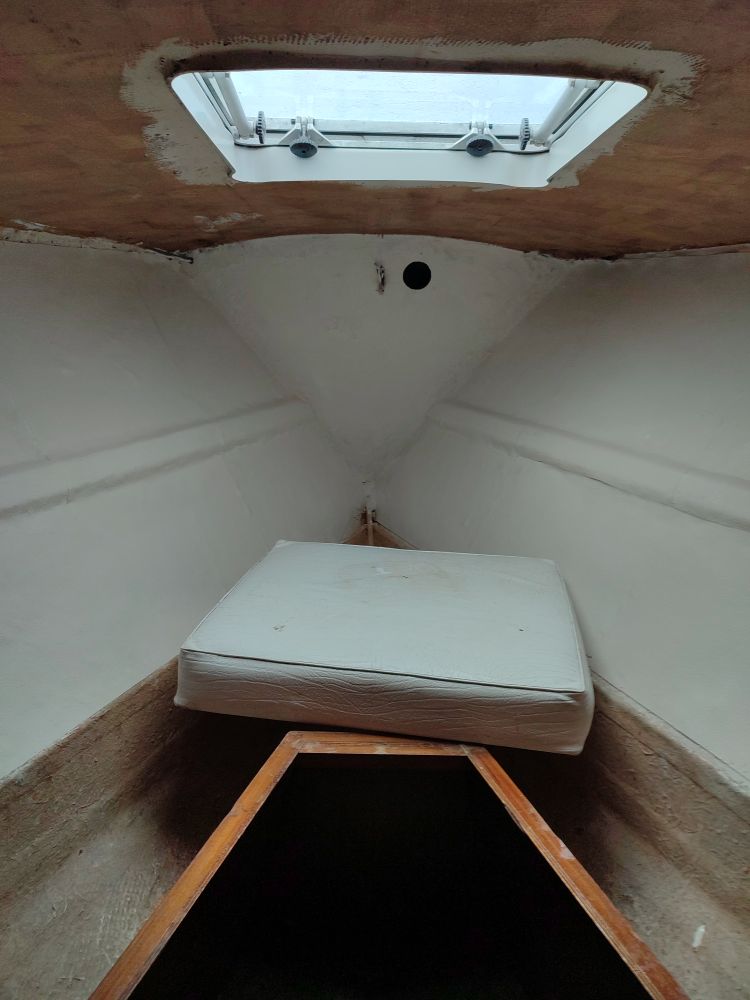

Heb aan de binnenzijde van de boot bekleed met 2mm kurk alsook de nieuwe ramen zitten er in.

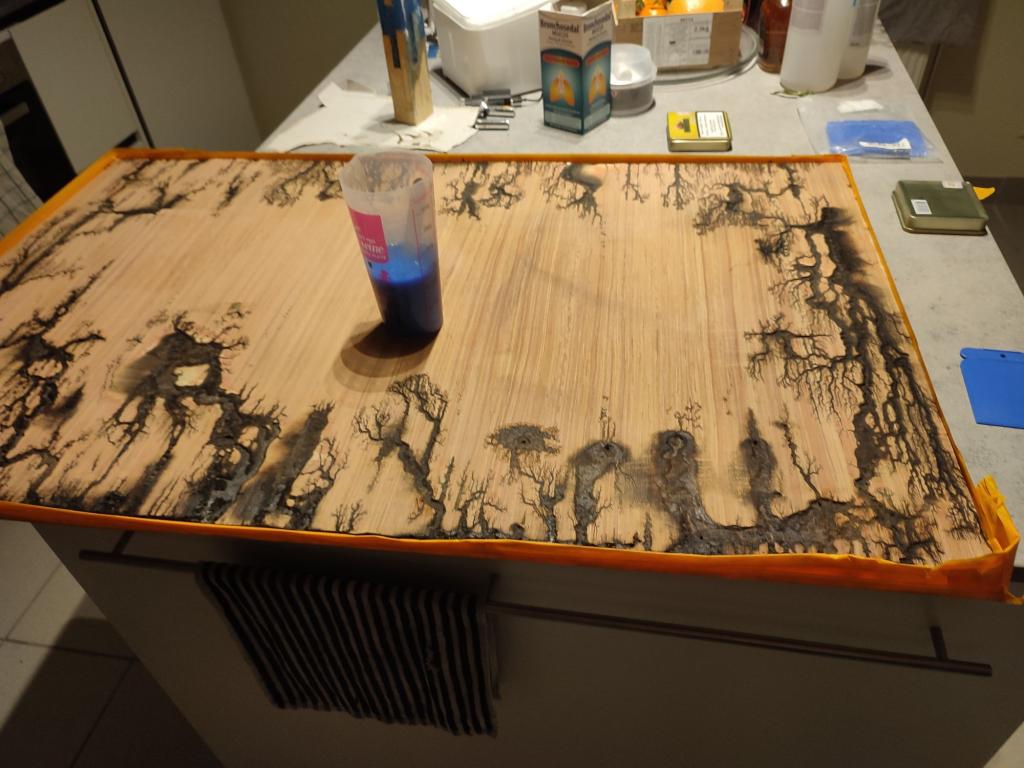

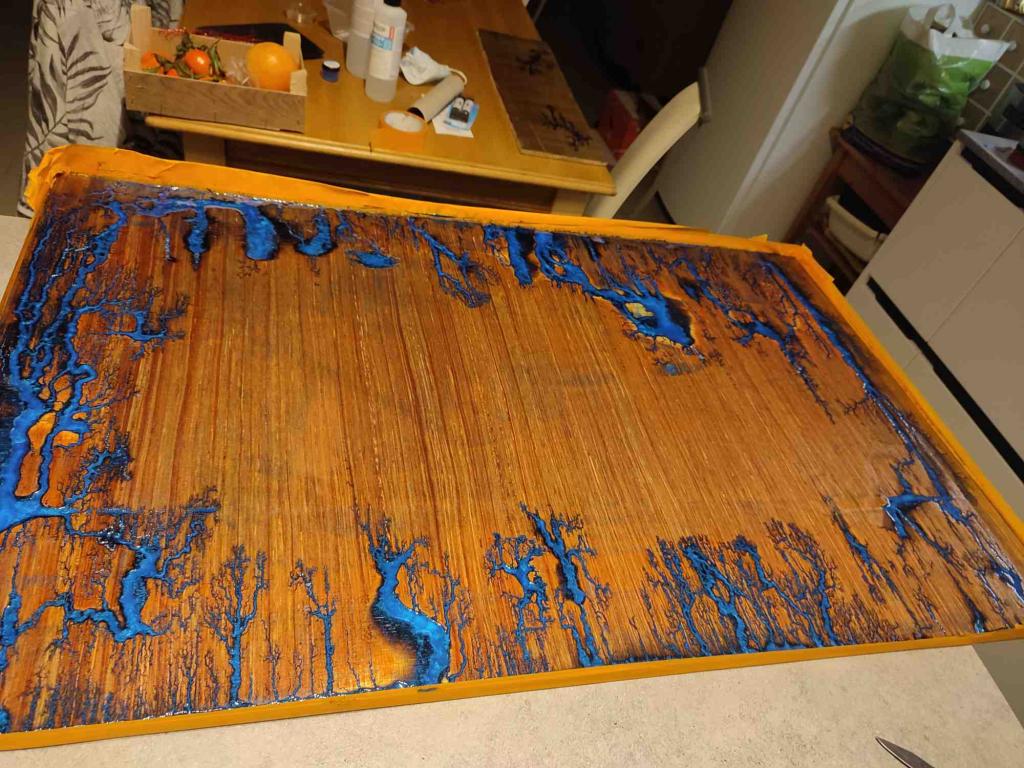

Verder ook thuis nog wat geknutseld met het maken van de nieuwe kaartentafel.
Het is goed gelukt vind ik zelf.

Weske1986 schreef :
Mooi project! Ga zo door.


Ik heb mijn roer vorige roer ook opnieuw behandeld:

• Afschuren/krabben tot het hout
• Drogen
• 2 component epoxy gieten
• Bubbels wegbranden (voorzicht)
• HB Coating erover 2 lagen
• afwerken met 2 lagen antifouling

zeilersforum.nl/index.php/foru...-v2?start=25#1357421

Kleine update , maar grote veranderingen zijn gebeurd.
*Alle scepter potten en scepters alsook hekstoel zijn schoongemaakt

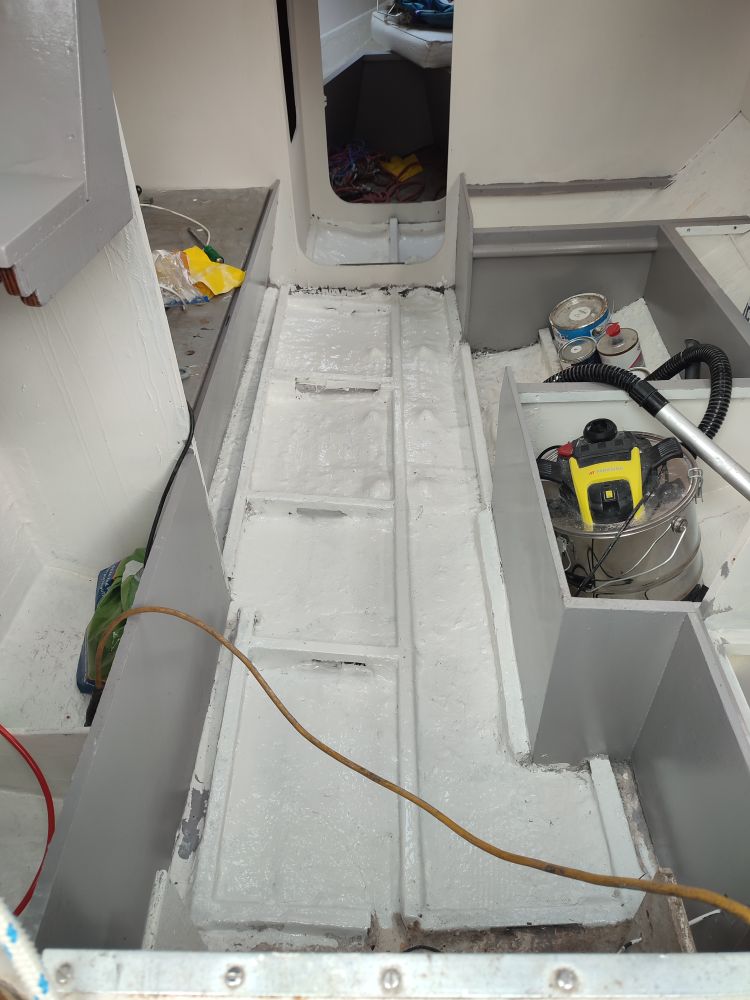

* Binnenzijde boot is ook grondig veranderd en bevalt me wel .
*12 volt net en 220 volt net liggen er enkel 12 volt net moet verder aangesloten worden
* Het nieuwe roer is ook gemonteerd

De to do's

* Nieuwe boutjes op de ramen
* 2e laag anti-slip
* Scepters en hekstoel monteren en de Dyneema als railing draad monteren
* 12 volt net aansluiten + afwerking
* 2e laag waterlijnverf

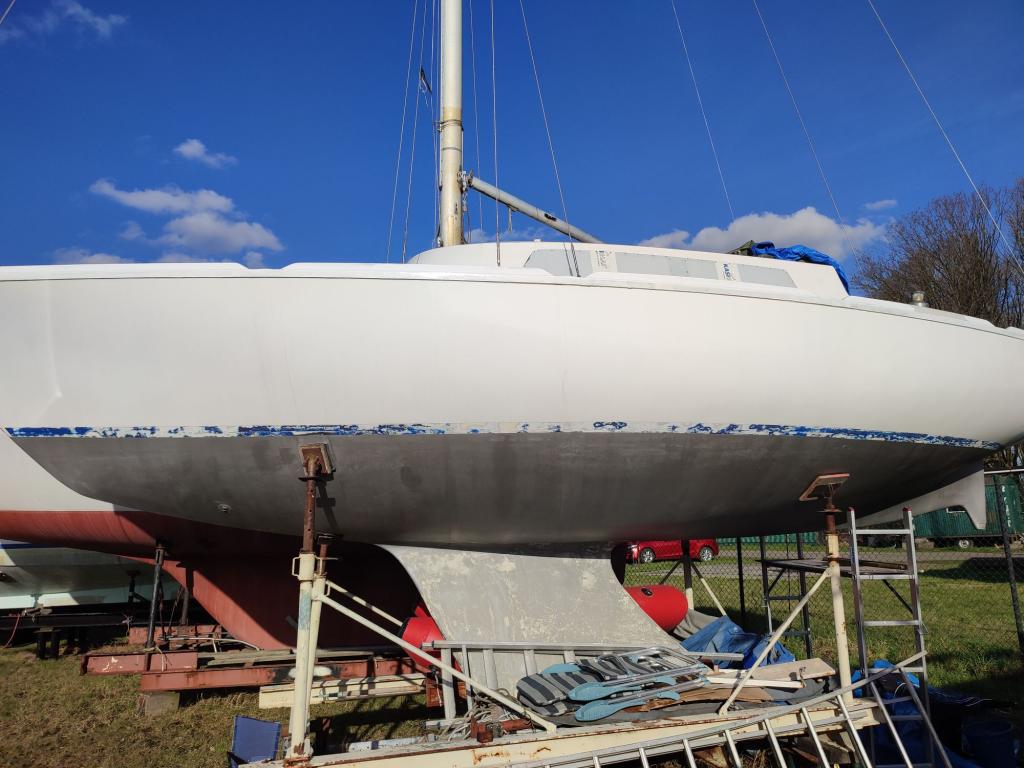

* Laatste keer licht schuren en primer onderwaterschip en daarna 2x antifouling aanbrengen

En laatst maar belangrijk het juiste beslag vinden voor de giek.
Onderin kan ik noch geleider noch neerhouder bevestigen . Ik zie wel 2 gaatjes van vermoedelijk popnagels maar beslag is weg .
Iemand een idee welk beslag zou voldoen ? En welke maat popnagels best is hiervoor ?

Reacties mogen steeds en goede raad word meegenomen.
Geniet ondertussen oog even van de foto's

Goed bezig Weske1986

Volgende week maandag is hét zover.

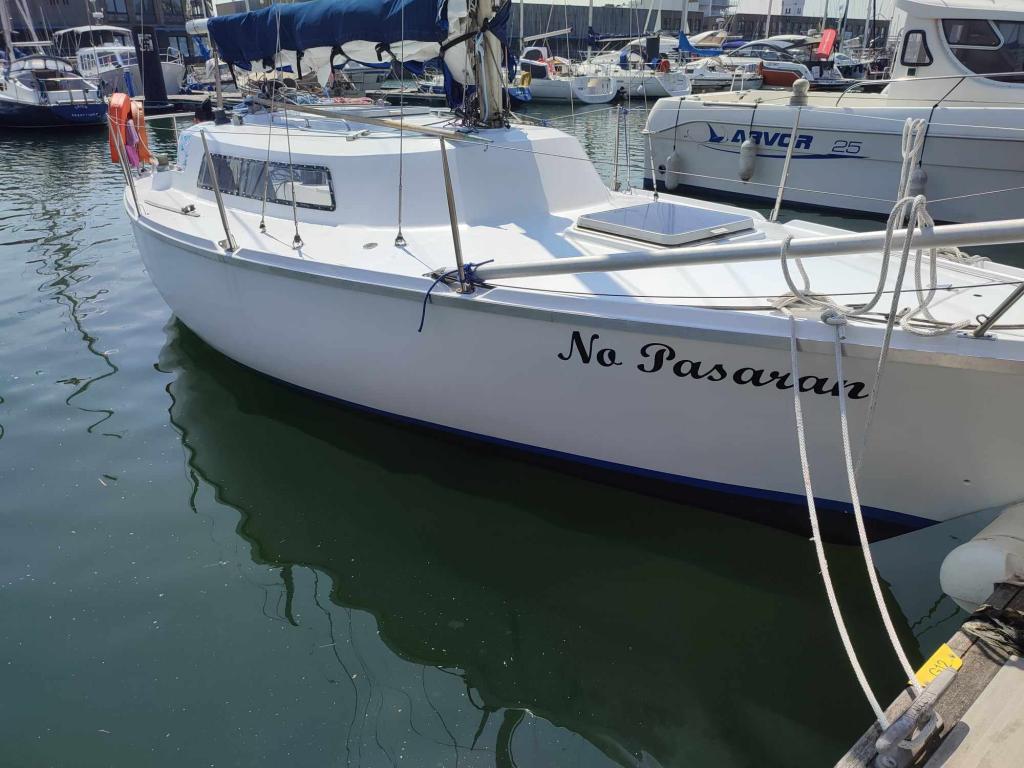

Tewaterlating van de " No Pasaran"

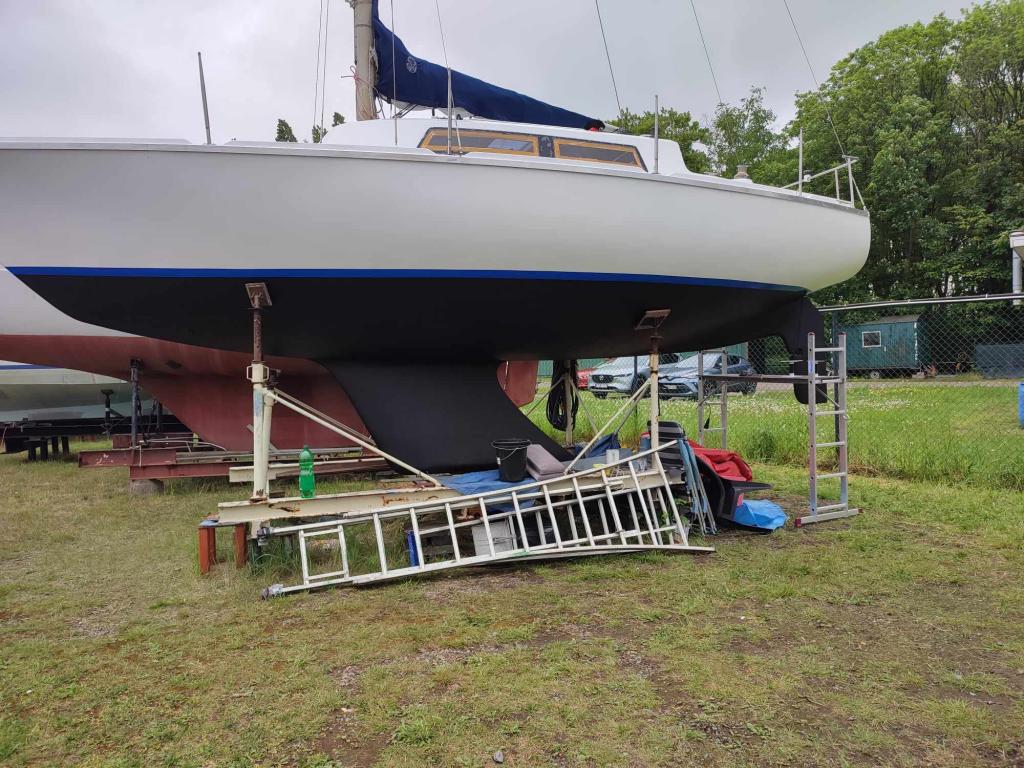

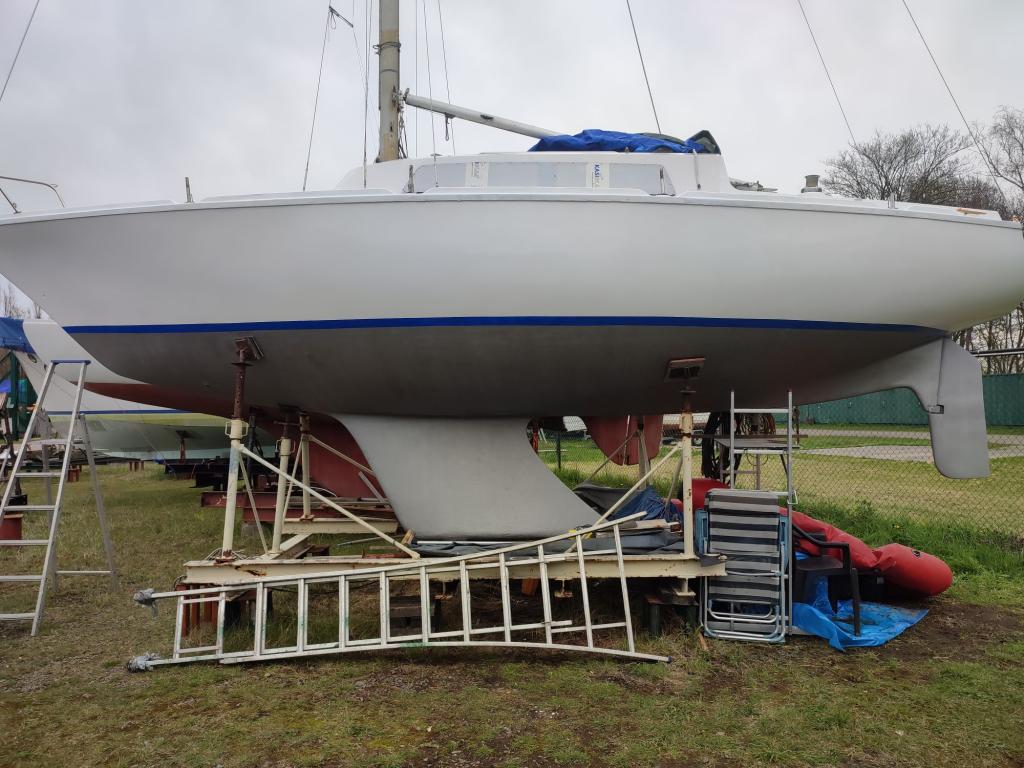

Gisteren antifouling gesmeerd.
2 liter voor eerste laag dus ligt er netjes dik op maar komt een 2e laag op kiel , roerblad en de waterlijn ongeveer 30 CM dat zou goed moeten zijn dan .
De belettering komt maandag er aan en zal dinsdag bestickerd worden.
Heb de laatste week ook de buitenboordmotor een onderhoudsbeurt gegeven , nieuwe olie , impeller vervangen Koelleiding naar boven gereinigd en doorgeblazen met compressor en de anode en bougies vervangen.
Maandag en dinsdag word afwerking binnen .

12 volt net verder aansluiten en hier en daar wat schilderwerk en de vloer er inleggen die ik thuis nieuw gemaakt heb .

Foto's volgen nog

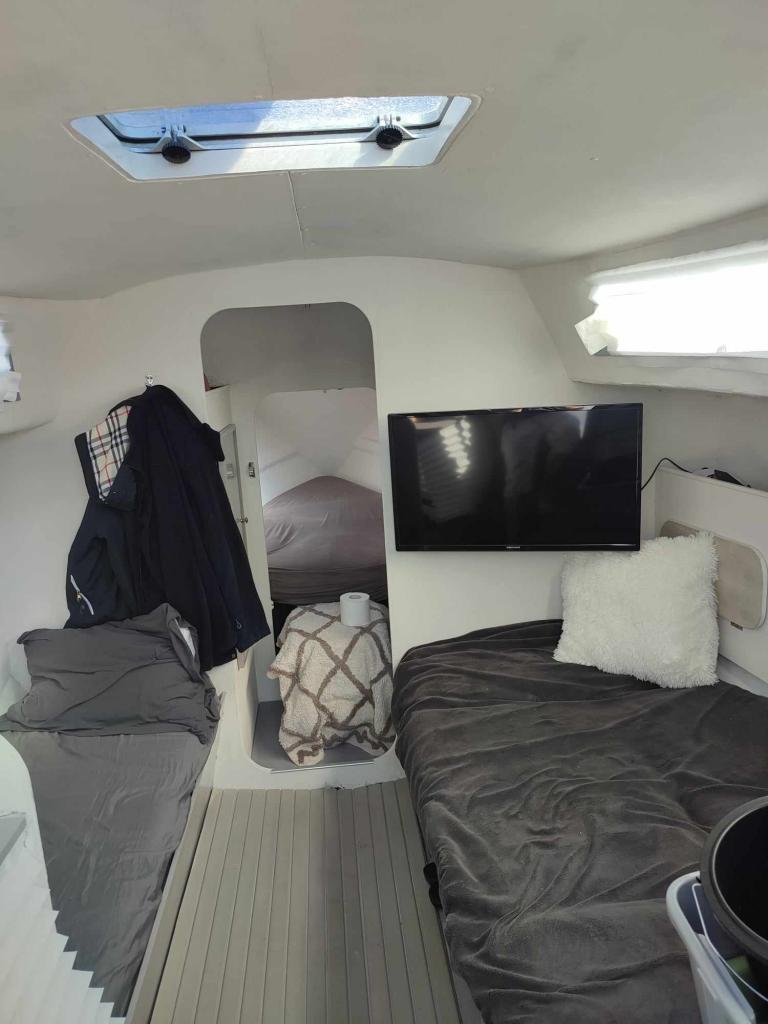

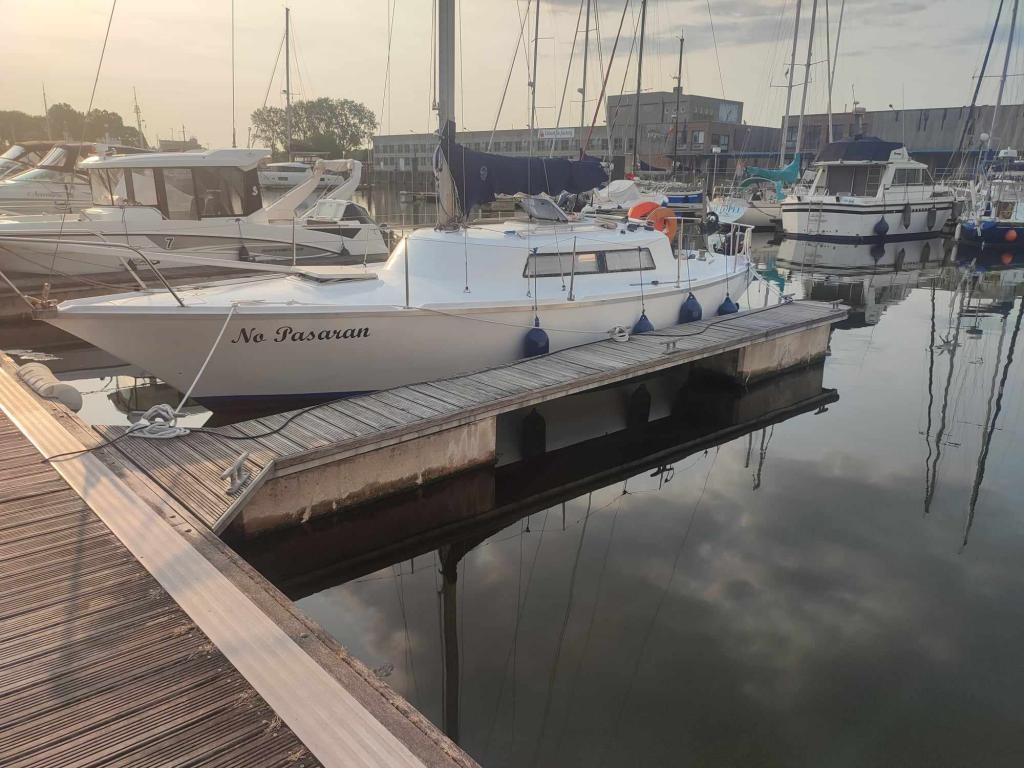

Bij deze nog enkele sfeerbeelden van mijn jeanneau poker die na een jaar werk wel haast klaar is. En weer de ruime sop inkon.

Hij is mooi geworden Weske. Veel plezier op het water.
