Onderwerp: Dufour 31 | project boot, kijk je mee?

peter1 schreef :
Kijk, die Peter heeft altijd goede ideen

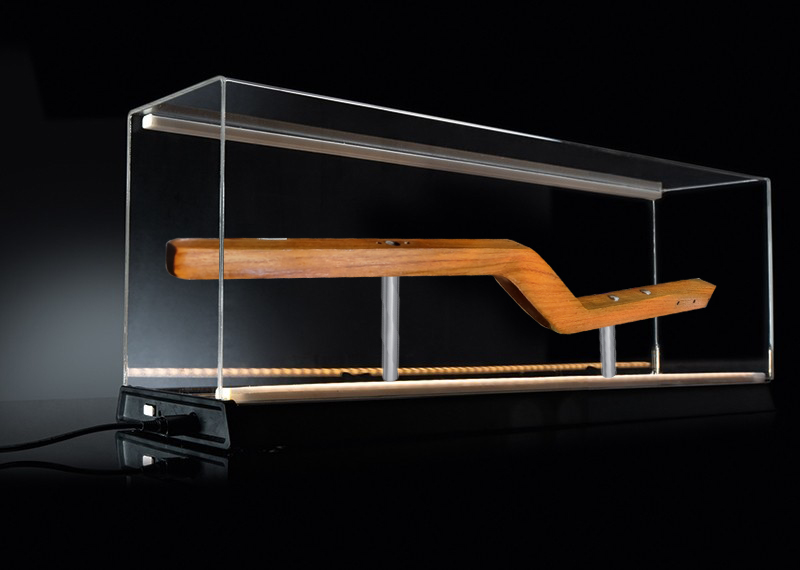

Gezien het feit dat die helmstok al even mee gaat zal het met de kwetsbaarheid wel loslopen. Grootste risico,bij what ever helmstok, is de mens die op een onhandig moment struikelt of iets anders doet waardoor hij met het volle gewicht op de helmstok beland. In theorie kan het natuurijk wel doordat de krachten op de helmstok te groot worden de verlijming het begeeft. Iets dat als noodhelmstok kan dienen kan nooit kwaad. Eeen onderdekse stuurautomaat op het kwadrant is zo’n noodvoorziening. Een balkje dat past werkt natuurlijk ook. Maar niet alleen de helmstok maar de hele boot in de vintrine kast is natuurlijk het meest veilig. Wel graag een stevige kwalitieit perspex gebruiken want. je wilt natuurijk geen brokken.

sjoerd1981 schreef : Ga ik zeker doen, heb nog ook nog zeeeer fijn; 1000,2000,3000 liggen. Die glas ga ik voor. Leuk project, en eindelijk eens niet overhaast bezig zijn met hout bewerking.

De hoes ga ik ook laten maken, maar low prior!

Ik kom nog bij je terug met de ramen.



Verstuurd vanaf mijn SM-G991B met Tapatalk

JeePee schreef : Hahahah

Verstuurd vanaf mijn SM-G991B met Tapatalk

Ik denk als je niet al te veel oceanen over steekt dat je helmstok het wel zal overleven. Prachtig ding en een heel lekker werkje.

HenkT schreef : Precies! We hebben het over rondjes pampus haha! Anyway, heel gaaf om het zo te zien opknappen.

Verstuurd vanaf mijn SM-G991B met Tapatalk

Hij kan altijd nog verstevigd worden. Ik neem aan dat er een reden is voor die knik ik de helmstok, stuurautomaat of ergonomie.

een reden zal het wel hebben maar origineel af werf zal die niet zijn

Palomine schreef :

ergonomie
maar ik zou er wel even een RVS profiel/strip tegen aan gooien...

Holdere schreef
Klopt! Klapt zo x in twee en dat gebeurt met windkracht vijf of meer. Ff een nieuwe lamineren in deze vorm van dunne grenen latten bijv.

Freek

Toch leuk om het verschil even te delen. Vandaag laag 4/7 aangebracht.

Before:


After

Niks beters te doen dan de hardwerkende mens te verblinden? Mooi hoor. Lekker werkje.

Magnetron schreef :
Gezellige werktplaats heb je.
Ik zal de bankschroef ook eens aan de keukentafel schroeven

en evenwel een rvs strip ad onderzijde vd helmstok...

sjoerd1981 schreef : @sjoerd1981 ik heb mijn huiswerk gedaan denk ik. Ik heb de maten opgenomen voor een digitaal bestand. Kun jij eens meekijken of deze tekening 'voor zich' spreekt?

Het materiaal soort weet ik niet, niet echt bekrast (klein beetje), zit er sinds eind jaren 90 op. De tint is 'geblindeerd roze'. Benieuwd of je hier wat mee kunt.




Verstuurd vanaf mijn SM-G991B met Tapatalk

Hee Magnetron!

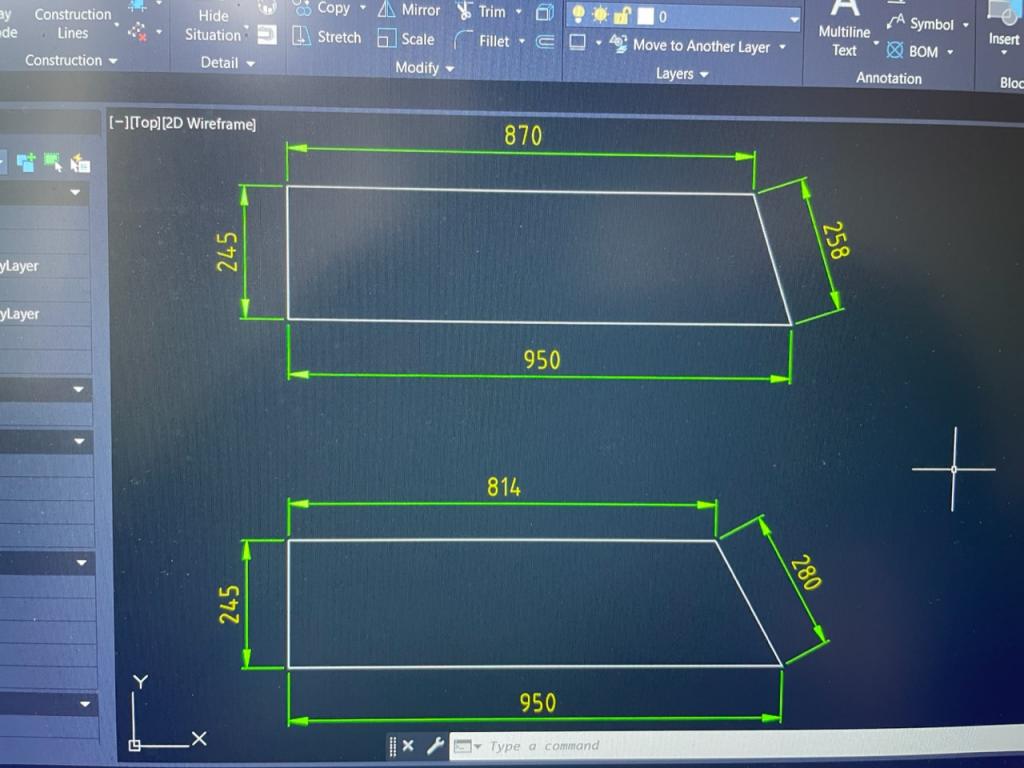

Niet slecht voor een tekening hoor. Maaruh, iets klopt er niet in “item 2”.

Zo te zien is de maat van 280mm niet ok. Als ik het uitzet (met de overige maten), dan moet dat 258mm zijn. Kan je dat ff nameten?





Groet!
Sjoerd

En wat is de straal van die afrondingen? (Op het oog een radius van 20mm ofzo, maar meten is weten..)

Qua materiaal:

Je kan kiezen uit gegoten plexiglas. Kan je prima boren (in tegenstelling tot extrusie plexiglas)
Of polycarbonaat (oftwel Lexaan), ook makkelijk te bewerken

Getint roze hebben ze niet. Getint grijs wel, en wat andere kleuren, kijk zelf maar op kunstofplatenshop.nl.

Lexaan is sterker. Plexiglas is krasvaster.

Op de foto lijkt het mij gewoon helder, maar foto’s kunnen vertekenen…

sjoerd1981 schreef :
Sjoerd, wat leuk dat je direct aan de slag bent gegaan.
Vraag 1: De maten die ik doorgegeven heb, kloppen! Zie foto's

Bovenzijde = 870mm


Onderzijde = 950mm


Schuine hoek = 280mm




Vraag 2: de schaal van afronding kan ik niet bepalen, ik weet niet hoe?


Extra info: de scherpe randen zijn eraf gefreesd (voor water afloop) en dit is 3mm


Materiaal is denk ik identiek aan deze:
perlaplast-kunststofshop.nl/po...KUioFXBoCYRUQAvD_BwE

Heb het ff snel geüpload om een prijsopgave te krijgen:

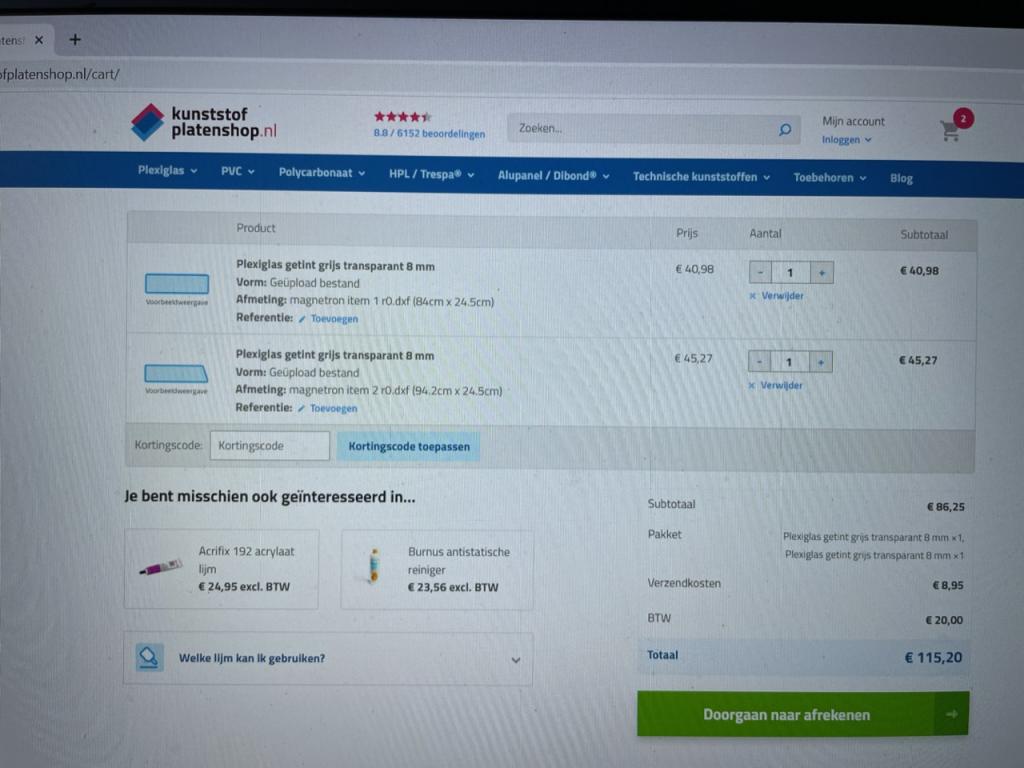

Plexiglas 8mm grijs getint is €115 voor de 2 platen

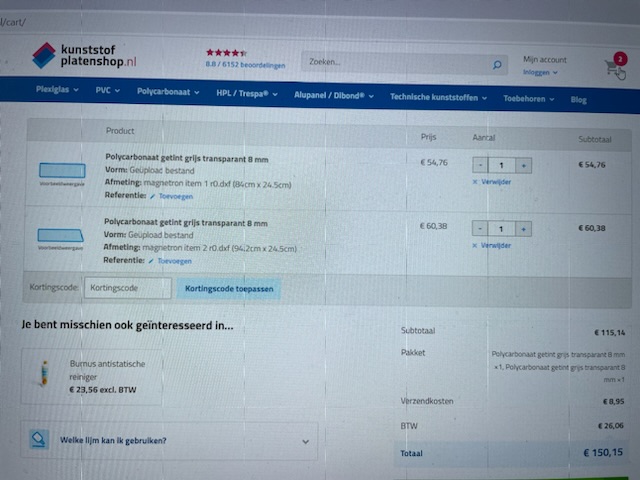

Lexaan 8mm grijs getint €150

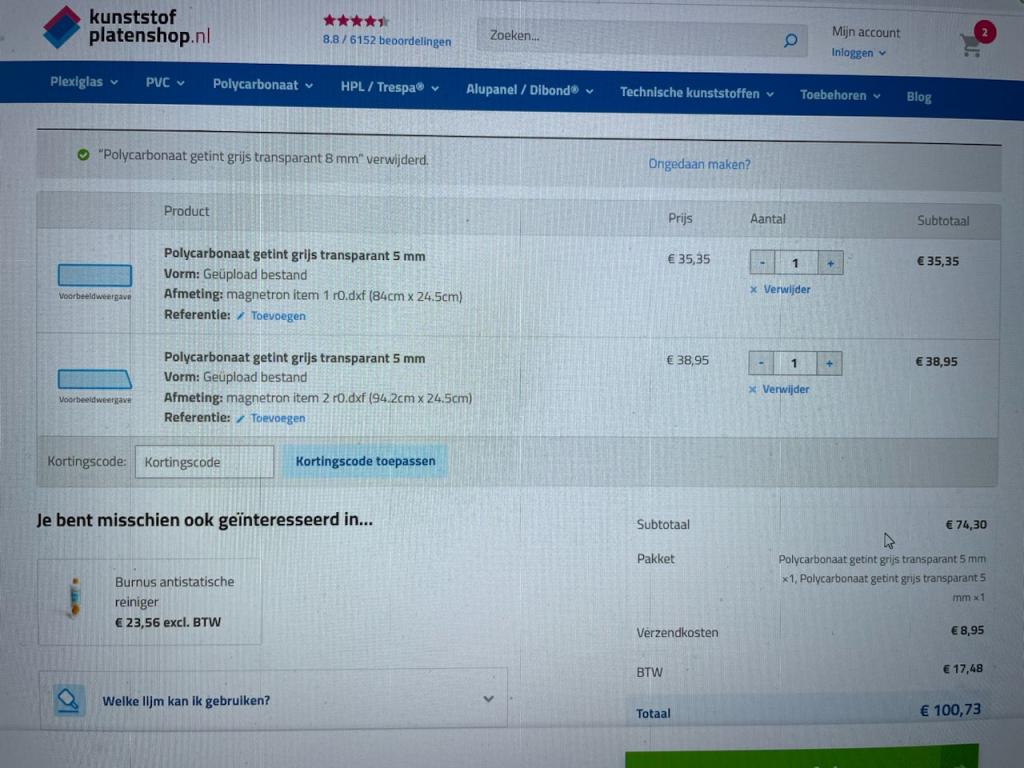

Lexaan 5mm grijs getint €100






Inclusief verzendkosten. Exclusief mijn bemiddelingskosten (en die zijn niet mals )

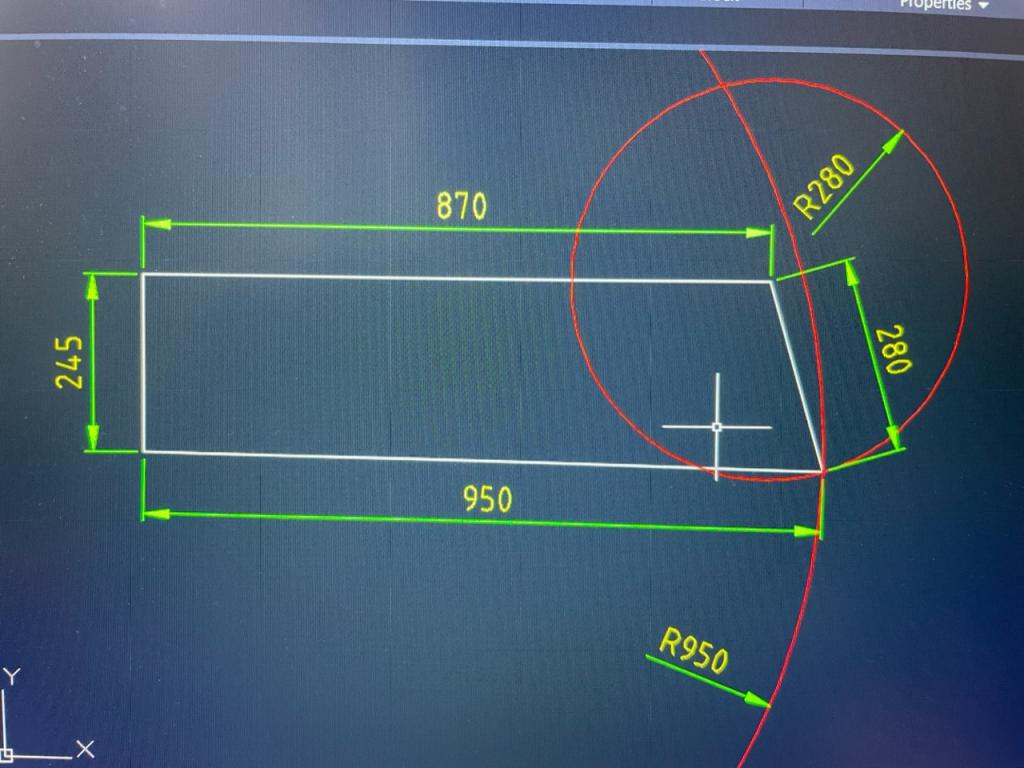

Magnetron schreef :
Aha, dus boven en onderkant van het raampje lopen niet parallel?

Nu is de vraag of de hoek linksboven haaks is?

Dan zou dit hem moeten zijn:

Is die schuine zijde wel 280? Ik zie eerder 280,5. Je moet eerst de lijnen van de driehoek doortrekken -scherp- en dan pas de afronding er op zetten. Of zie ik het helemaal verkeerd?

Op zich heeft zwaardopzee wel een punt.

Wat je het beste kan doen:

Paar witte A4 vellen aan elkaar plakken (plakbank aan onderzijde)

Daarna de orginele ruiten erop, en “overtrekken” met een potlood (scherpe punt). In de hoeken een recht lineaal daarna erlangs, en lijn recht doortrekken, tot je 2 kruisende lijnen hebt.

Daarna nog een keer meten, van hoek (snijpunt) van hoek (snijpunt). Dan heb je de exacte maat.

De tekening die ik maak kan ik naast DXF ook in PDF maken, schaal 1:1. Als je helemaal zeker wilt zijn kan je die uitprinten, knippen en dan checken of het klopt.

Het gezegde is, 3x meten, 1x zagen (en niet andersom )

Wat leuk om dit te leren! Ik kom ieeetsjes anders uit als ik het goed begrijp:

Bovenzijde kruispunt = 873mm
Schuine gedeelte = 288mm
Onderzijde kruispunt = 962mm

Leuk dat je dit doet voor TS, Sjoerd

Worden de ruiten geschroefd of geplakt? Schroeven is zooo 1980…

3M VHB !
