Onderwerp: Raspberry PI als NMEA server, Multiplexer, Wifi

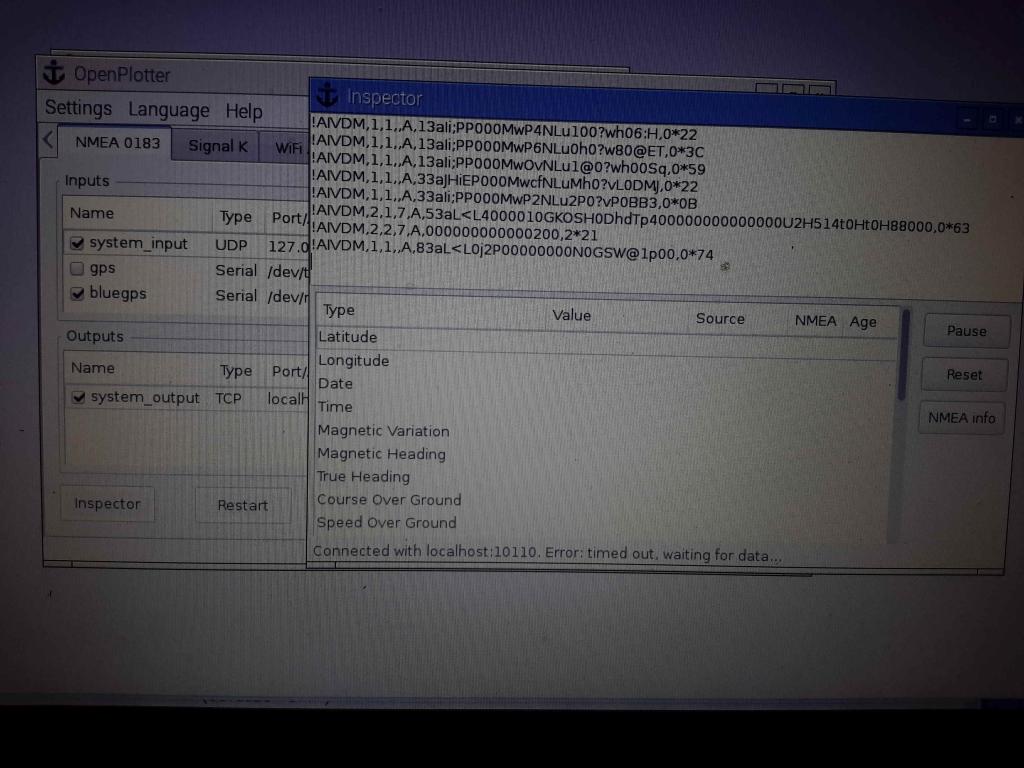

Bij inspector ook geen NMEA signalen zichtbaar

Beste Dolf,

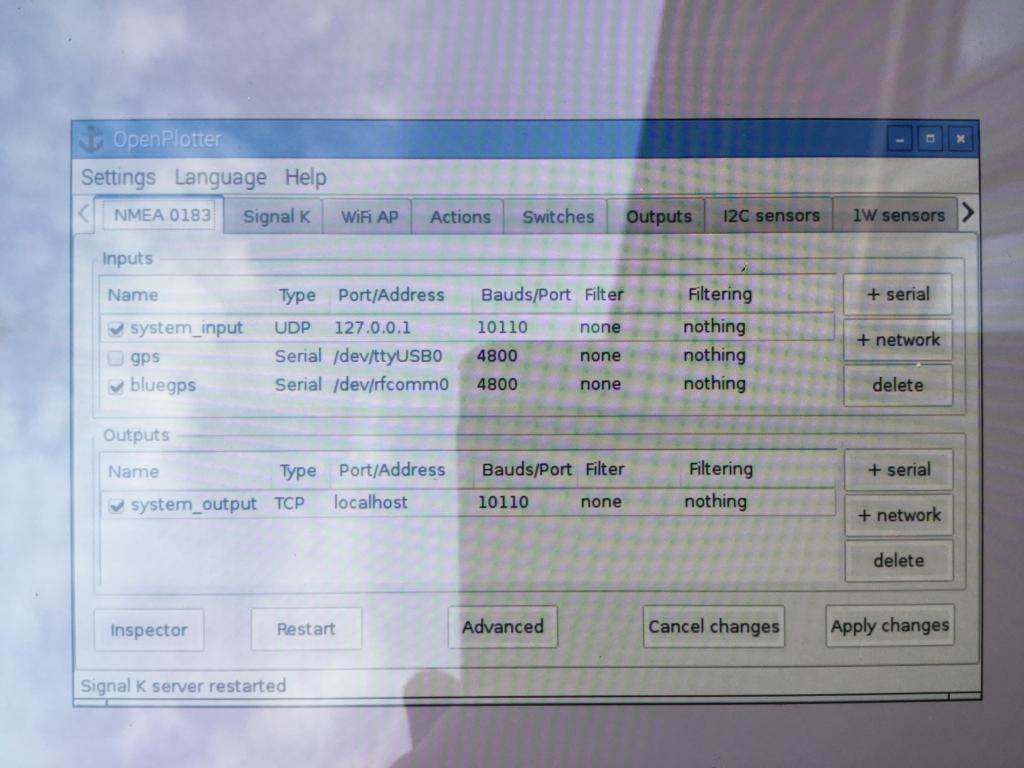

als je wat verandert dan wordt de Kplex uitgezet. Dus even (vinkje) aanzetten (aanklikken) en restart aanklikken.

Heb je Bluetooth poort rfcomm wel zien verschijnen ?

Groet,


Bram

Nee , geen effect

/dev/fccomm0 Wordt erkent.

Bluetooth koppelt wel aan gps, en aan Bluetooth speakers

Lijkt goed

hallo bram,

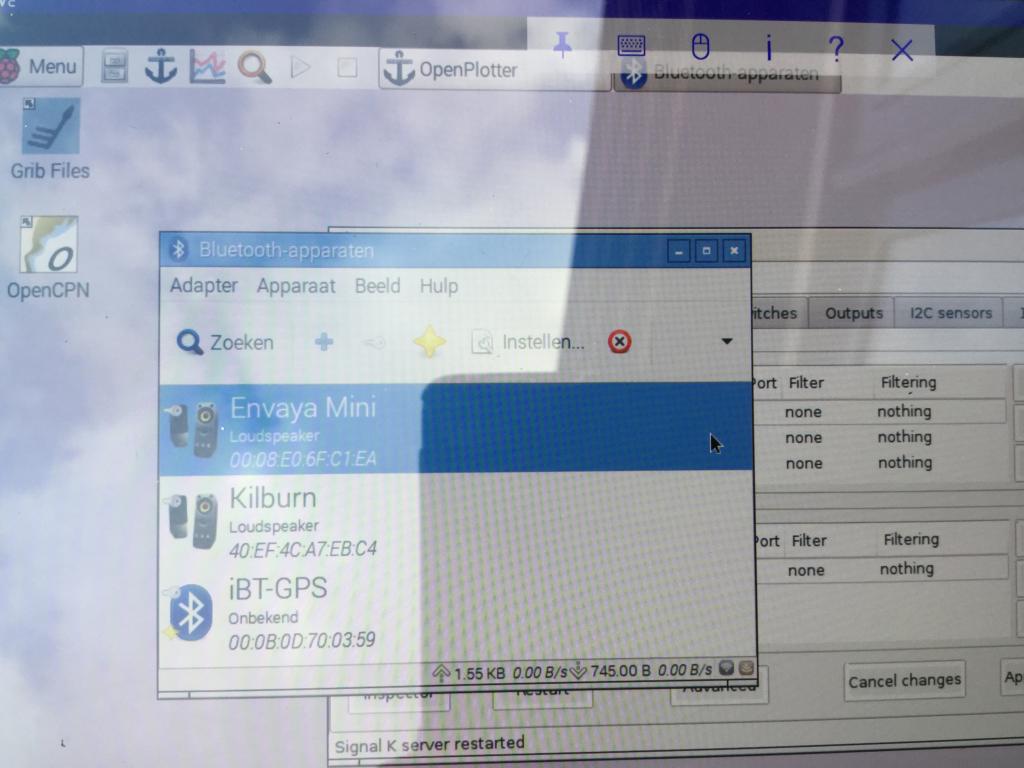

bluetooth ziet aparaten wel, kan er mee pairen...maar geen verbinding maken/


zei eerder dat de bluetooth speakers werkten, maar dat doen ze dus niet.



foutmelding: no such file or directory

GPS kan wel verbinden!!

Maar geen nmea signalen.

Bluetooth speakers wel pairen,, maar niet verbinden

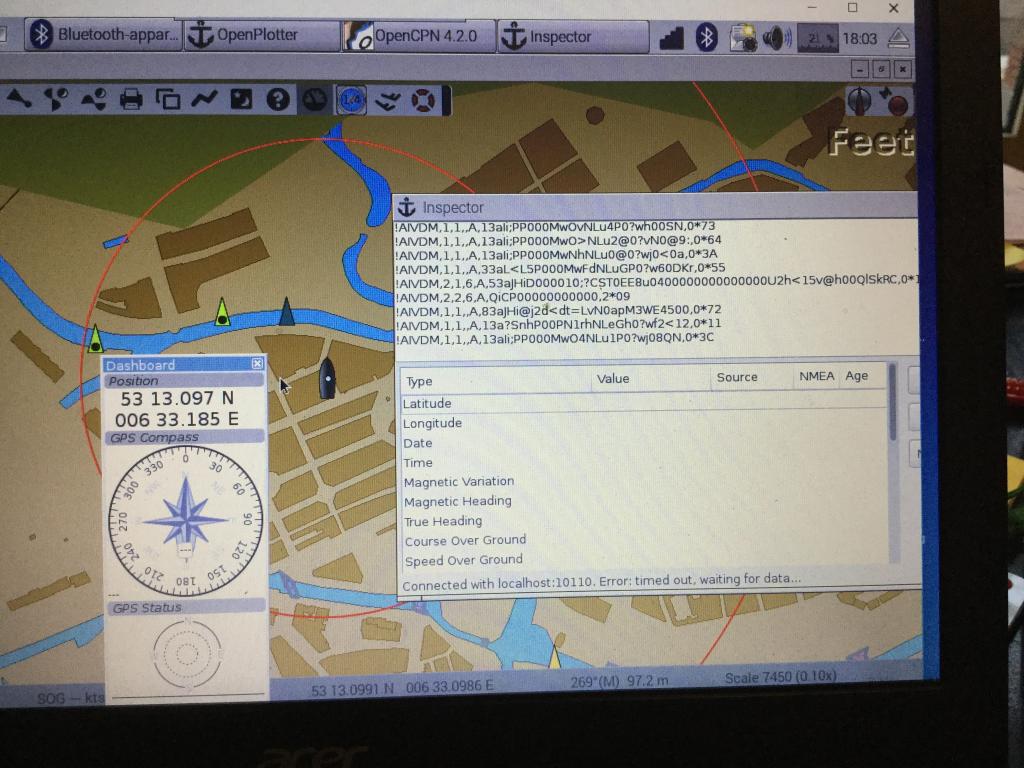

Terwijl het bericht schrijf krijg ik opeens nmea signaal uit de inspector!

Dolf123, misschien is het handiger als je je posts edit in plaats van elke keer een nieuw bericht achter elkaar te schrijven...

Daar zit wat in,

Goed zo Dolf.

Hou er rekening mee dat er pas NMEA uit komt rollen als er voldoende signalen binnenkomen van de diverse sats. En ze moeten ook nog in de juiste stand binnenkomen als je de GPS binnenshuis gebruikt.

Maar goed het lijkt nu allemaal te werken. Heb je RFcomm nog ingesteld op een bepaalde baudrate ?

Nu heb je in ieder geval alle mogelijkheden compleet.

Groet,


Bram

Als we het toch over GPS hebben... wat zouden jullie mij adviseren?

Ik heb een GPS die via een ronde 5-pins stekker op m'n Magellan 1200XL wordt aangesloten. Van daaruit is er zo te zien een NMEA out, want de voedingkabel heeft behalve stroom ook nog 2 draadjes voor NMEA0183.
Zal ik een verloopkabel kopen van NMEA naar USB, al dan niet een dure gegalvaniseerde variant (of heel simpel een RS232toUSB en dan solderen) of simpelweg een extra (USB/bluetooth) GPS muis kopen?

Het gaat in mijn geval ook over een Pi3 met Openplotter. Graag hoor ik ook waarom de ene keus beter is dan de andere. Alvast bedankt!

Als ik het me goed herinner (in het stenen tijdperk van OpenCPN heb ik nog eens geholpen met de implementatie van vectorkaarten voor OpenCPN), is de RMC-string verantwoordelijk voor de weergave van het GPS and orientation symbol, zoals ie officieel heet, rechtsboven in het display.
Als je je positie informatie uit een andere string haalt, zal het symbooltje geen status weergeven, maar toch je positie op de kaart plotten.

Xander

voor nmea naar serieel :


www.dx.com/nl/p/diy-usb-to-9pi...-384571#.VxBFhfJcLMI

dan dmv een female connector de nmea signalen solderen . €5 ?


mocht je voor een nieuwe bluetooth dongle gaan: qstarz818XT kun je zowel via bluetooth als via de usb gebruiken.

tweakers.net/pricewatch/263146/qstarz-bt-q818xt.html kost nu €73


www.dx.com/nl/p/globalsat-bu-3...-106659#.VxBEWvJcLMI ? €27

Bram,

baundrate staat op 4800 en de bluetooth gps staaat voor het raam en zie diverse satalieten en werkt goed
op alle navigatie software. Dat wordt de bluetooth op een com poort aangesloten.

De usb gps staat naast de bluetooth gps, ziet ook diverse satellieten en geeft de positie goed weer.

De bluetooth gps geeft de signalen niet door. Inspector geeft wel nmea signalen af. Echter 13 seconden niet (foutmeding) en dan twee seonden wel (geen foutmelding) En gaat zo door.

Wat het vreemde is: als de bluetooth connectie verbroken word op de pi, dan lopen de signalen op de inspector gewoon door!!!

Beste Dolf,

heb je GPSd er nog inzitten ? De optie die je eerst geprobeerd hebt.

Zou eens een nieuwe image erop zetten en dan via Kplex de rfcomm aanzetten.

Mogelijk zit daar de storende factor. Helaas kan ik het zelf niet proberen.

We horen het wel.

Bram

De kans dat je een Magelhan contra stekker kunt vinden lijkt mij erg klein.

Mijn idee zou zijn. Eerst even opzoeken de pinout Magelhan.

Dan er een andere stekker op monteren zoals serieel RS232 sub D. En een eenvoudige rs233/usb convertor er tussen zetten. Die kabeltje hebben meestal ook een RS232 stekker.

Een galvanische scheiding bij een zo simpel apparaat lijkt mij overbodig.

Ik heb hier nog wel een paar nieuwe kabeltje liggen met zo'n ronde stekker. Sommige GPS hebben geen
USB aansluiting. En met zo' simpel kabeltje kun je dat oplossen.

Een aantal Windows10 gebruikers hebben een GPS muis die niet meer werkt onder Windows 10. Kun je voor weinig overnemen. En doen het prima onder Linux. Is ook een goedkope oplossing.

De signalen die om de 15 seconden binnen komen zijn van de AIS dongle!!!

Heb AIS dongle verwijderd, geen signalen meer bij inspector!

Dus Bluetooth dongle geeft geen mnea signaal..

Gaan we proberen via

learn.adafruit.com/adafruit-ul...aspberry-pi/use-gpsd


en

www.raspberrypi-spy.co.uk/2013...nd-the-raspberry-pi/

Beste Bram,

bedankt voor je reactie. Denk je dat de bestaande GPS ook bedrijfszekerder is dan zo'n USB GPS? Ik denk dat ik inderdaad eerst maar eens ga solderen met de rs232 interface. Hoewel ik me ook afvraag of ik in de toekomst wellicht het GPS signaal via NMEA nodig heb voor andere apparaten... Ik heb nu naast de Maggelan een Marifoon waar NMEA kan worden aangesloten voor het GPS signaal en ik heb een stuurautomaat.

Beste Sander,

Met NMEA signalen die worden uitgezonden (Listeners genaamd) kun je eenvoudig meerdere apparaten aansluiten.

Maximaal zo'n 4 stuks. Wil je er meer dan kun je zo'n kastje gebruiken van Actisens.

Inkomende signalen (Talkers) moeten via een multiplexer. Logisch natuurlijk, anders praten ze door elkaar heen.

Weet niet precies hoe je met een rs232 stekker dit eenvoudig kunt oplossen.

Ik gebruik een ouder systeem met coax kabel en BNC stekkers. Dan zet ik er gewoon een BNC 3 weg koppeling op. Maar coax wordt niet meer aanbevolen met de huidige maatstaven. Ik heb nog een
Loran-C ontvanger aan boord, waar dit de standaard aansluiting was.

OpenCPN heeft ook nog mogelijkheid van een uitgaande poort. Als je serieel kiest dan kun je een extra uitgaande poort toevoegen. Bijvoorbeeld voor een autopilot etc.

Jammer dat veel fabrikanten niet gestandaardiseerde stekkers gebruiken. Als je een extra kabeltje nodig heb betaal vervolgens de hoofdprijs.

Veel systemen hebben naast een inkomende poort ook veelal een uitgaande NMEA poort.

Groet,


Bram

brambo schreef :
Juist simpele apparaten die zich vaker niet dan wel aan de NMEA norm houden zullen de vereiste galvanische scheiding missen. Dan zul je daar zelf, extern, voor moeten zorgen.

Hieronder een voorbeeld hoe het hóórt (de goede ouwe MK9):

Bram, Xander

USB naar serieel is heel eenvoudig en heel goedkoop

1 koop voor €2,62 USB seriële kabel bij

www.dx.com/nl/p/diy-usb-to-9pi...-blue-silver-384571#.


Spot goedkoop... !!


2 koop : rs232 female connector (soldeer) zie:

www.kabelshop.nl/Valueline-D-s...0Ma4edKe4aAmOH8P8HAQ

3 :

Soldeer de NMEA kabels op pin 2 (NMEA in), 3 (NMEA uit) en 5 (common) volgens:

Op pin 5 komen de twee - draden van NMEA in en NMEA uit

www.raymarine-navigatie.nl/gps...c-koppelen-met-nmea/


Hèb zo de stuurautomaat aangesloten en dat werkt perfect!

En ga zo ook de NMEA 0183 signalen van oa windvaan , dieptemeter enz koppelen met de raspberry.

brambo schreef :

Beste bram

hoe zet ik via de Kplex de rfcomm aan?


heb nieuwe image gemaakt alles geupdate (vraag: heb deze image gekopieerd naar windows...kunnen de files terrug gekopieerd worden naar een geformateerde (fat) microSD kaart?
Dat scheelt veel tijd) kan dat?

in terminal:

sudo -s

apt-get install -y bluetooth bluez blueman

sudo apt-get -y install bluez gpsd-clients

hcitool scan # zichtbaar wordt 00:0B:0D:70:03:59 iBT-GPS

rfcomm connect 0 00:0B:0D:70:03:59 & # zichtbaar wordt: Connected /dev/rfcomm0
to 00:0B:0D:70:03:59 on channel 1 Press

CTRL-C for hangup )
gpsd -b /dev/rfcomm0

cat /dev/rfcomm0


nmea signalen zichtbaar!!!!


Dus lijkt me dat de bluetooth gps werkt en de nmea signalen produceren



sudo gpsd /dev/ttyAMA0 -F /var/run/gpsd.sock

... which will point the gps daemon to our GPS device on the
/dev/ttyAMA0 console

gaat het hier fout??


want bij commando cgps gebeurd niets

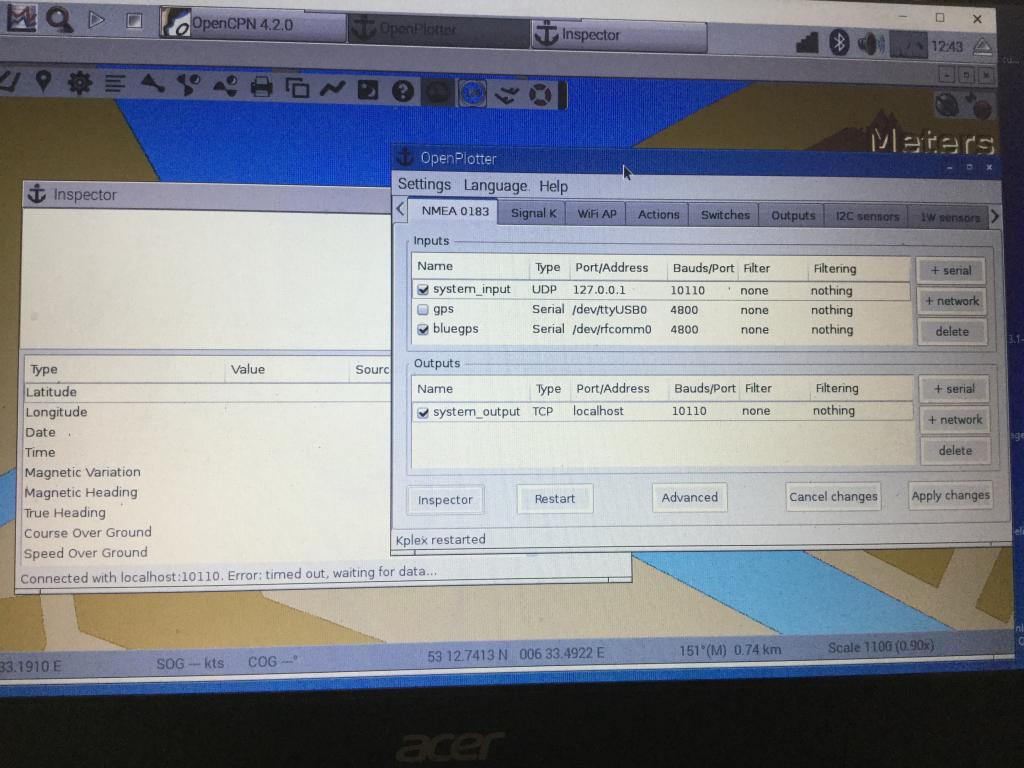

Inspector meldt: connected with local host:10110. Error: timed out, waiting For data

Let er op met het aansluiten van meerdere listeners op één talker dat de talker comform de NMEA standaard is. Lang niet alle huidige watersport apparaten houden zich daar aan. Met als gevolg dat het signaal wat de talker uitgeeft in elkaar zakt en niet wordt doorgegeven.

Beste bram

hoe zet ik via de Kplex de rfcomm aan?

Antwoord:

Helaas kan ik het zelf niet proberen. Maar als je verbinding hebt met je Bleutooth ding. Dan voeg je een nieuwe serieele verbinding (+) toe aan input lijst en als het goed is, dan zie rfcomm poort staan, aldus Sailoog (OpenPlotter).

Ik denk niet dat je dan GPSD moet gebruiken. Eerder nog dat dit de storing veroorzaakt.

heb nieuwe image gemaakt alles geupdate (vraag: heb deze image gekopieerd naar windows...kunnen de files terrug gekopieerd worden naar een geformateerde (fat) microSD kaart?

Dat scheelt veel tijd) kan dat?

Het beste is om het Linux file formaat ext4 te gebruiken. Dit formaat kan Windows niet lezen.

Je kunt wel Linux opstarten met een CD of een USB stick dan de image naar een Windows partitie te kopieren.

Met Linux kun je eenvoudig een SD kaart formatteren. En een image weer op een SD kaart zetten.

De image van de SD kaart halen is wat ingewikkelder.

Je moet eerst even kijken wat de naam is van de SD kaart. Kan bijvoorbeeld met Gparted.

dan ga je naar /media

dan naar gebruiker cd dolf bijvoorbeeld

dan su

en dan het dd commando:

dd if=/dev/sdf of=/home/dolf/naamdiejeaandeimagewilgeven.img

sdf is in dit geval de naam van de SD kaart

de image wordt dan geschreven naar de /home/dolf map.

Kan mogelijk met Windows ook, maar daar ben ik niet mee bekend.

We horen wel van je verdere avonturen.

Groet,

Bram
