Onderwerp: Raspberry Pi 3

@ Algemeen RPI3

Met een Strompi-2 power boardje op de pi, verbruikt de PI3 met openCPN en 300 AIS targets rond de 3 watt (2,8-3,3). Dit komt neer op 0,230 A bij 13,8 Volt.
Zonder AIS targets is dat 2,5-2,8 watt.

Openplotter 0,17.1 Stable
OpenCPN 4.8.2

Ter vergelijk:
Een Pipo X9 doet 7,6-8 watt, 0,66A bij 12V.

Erodona schreef :
Zoals net in de andere draadjes mbt AIS gemeld heb ik een USB optocoupler ingang, op de zelfde manier kan ik een uitgang maken, echter die komt dan uit op € 35,-, als hier vraag voor is wil ik hem wel maken.
Aan kant 1 zit dan dus USB aan de andere kant kun je de 2 NMEA draden van de marifooningang schroeven.

Mijn voorstel van een losse gps eraan lijkt me toch beter. Je dsc werkt dan gewoon altijd.
En geen lange draden/kabels van rpi naar marifoon.
usb is zwaar overkill voor dit probleem. Het gaat om een paar korte berichtjes per seconde op 4800 baud.

Ik heb een aparte GPS voor mijn marifoon, en wil die direct aansluiten op de marifoon, maar zou deze ook willen gebruiken voor mijn PI ( met zo een sailoog NMEA usb converter ) dat zou in principe toch moeten werken ? Een NMEA zender moet toch verschillende ontvangers kunnen aansturen.

[ De bedoeling is dat mijn marifoon en GPS module op dezelfde voedingcircuit zitten, zodat ik altijd over GPS info op mijn marifoon heb. De aftakking naar de NMEA converter en NAV-PI zou leuk zijn om niet nog een extra GPS te moeten bijvoegen ]

Ik heb nog niet voldoende instrumenten om een NMEA multiplexer te kunnen verantwoorden. Want mijn echo sounder ( NASA Clipper Depth ) geeft geen NMEA uit blijkbaar.

Naar de pi toe zou ik de optocoupler gebruiken dan ben je optimaal veilig. En zo heeft NMEA het ook bedoelt de ingang moet beveiligd zijn.

Heb wel interesse. Kan ik dan mijn sh 2100 (ais) aansluiten op de pi en kan ik dan de gps en ais naar de VHF sturen? Wil ik graag proberen.

Zeilprutser schreef :
Zie eerder antwoord. Heb wel interesse indien dit nmea (ais en gps) naar sh 2100 kan sturen

Hi,
Je hebt toch al AIS in de VHF?? Ik begrijp dat je wel GPS naar de HVF moet sturen. Ik zou een separate GPS aan de SH2100 hangen en het resultaat naat de PI sturen, dan heb je positie EN AIS op de PI. Je kunt dan lokaal via OpenCPN werken EN GPS/AIS via Wifi uitsturen, op die manier kun je ook een tablet of PC pver Wifi van GPS/AIS voorzien.

Ik zou wel de VHF als autonome unit willen zien, met dat in het achterhoofd dus een eigen GPS.

Overigens kun je op een SH2000/2100 een perfecte command mic aansluiten, wij hebben zede in de kuip (SH2000 + aparte AIS transponder). Tijdens onze oversteek van Biskaje afgelopen maand was dit ons belangrijskte AIS schermpje (plotter en PC uit vanwege stroomverbruik). De command Mic werkt verbazingwekkend goed als AIS scherm EN heeft ook CPA.

ook erg fijn: volume van de VHF kan terug naar 0, op de command mic kan volume op normaal niveau, op die manier is het binnen stil en kan iedereen slapen terwijl de wacht toch VHF heeft

Sailingcamelot schreef :
Hallo

Ik heb de SH 2100. Hier zit de mogelijkheid op om ais en gps maar toe te sturen maar is nog niet zoals later model ingebouwd. Vandaar dat ik dacht laat de pi de gegevens maar sturen. Volgend jaar neem ik een Lisse ais transponder die ik dan kan aansluiten maar voor nu zou de pi die gegevens prima kunnen sturen.

Herstel. Het is en GX2000e. Dus zonder ais ingebouwd.

Ah, dan heb je dezelfde als ik. Ik gebruik een AIS transponder voor GPS/AIS input. Als je daar de PI wilt gebruiken dan lijk t me dat mogelijk, maar dan moet je die wel ENORM stabiel ingericht hebben. In dat geval zou ik bijna een dedicated PI daarvoor nemen. Als je teveel functies op de PI stapelt dan loop je wellicht het risico dat je GPS/AIS minder stabiel wordt, en dat wil je niet.

Ik heb uiteindelijk de gehele opstelling thuis opgezet en aangesloten (dus inc de VHF) en vervolgens ook meerder dagen laten draaien. Ook thuis alle verbindingen rustig in elkaar gezet en uigezocht. Het is even iets meer werk om alles op te zetten, het daadwerkelijke inrichten en verbinden gaat een stuk sneller.

Sailingcamelot schreef :
Die transponder wil ik volgend jaar aanschaffen. De pi die ik nu gebruik is alleen openplotter met gps en ais. Verder niks.

Erodona schreef :
Hi, ik zie nu je vorige post. Als je toch een losse transponder overweegt, dan is het denk ik erg instructief en leerzaam om nu al met een PI aan de slag te gaan. Zou ik zeker doen dus.

WADnWIND schreef :
Dank! Is dat een setup waarbij de PI3 de AIS targets ontvangt van een transponder ofwel worden de gegevens door randapparatuur van de RPI gegenereerd??

Ik gebruik ook de Pi, met AIS en GPS, maar omdat een Pi wel eens kan crashen zou ik nooit de GPS via de PI aan de marifoon aanbieden. Hooguit als redundante backupoplossing.

XanderB schreef :
Is alleen om te proberen hoe het werkt. Zodra de ais transponder in huis is gaat die dedicated aan de VHF.

Als probeer-project lijkt mer erg leuk om te doen. De Pi heeft bij mij een vaste plek aan boord verworven, goed om te snappen wat je er allemaal mee kunt. Gewoon aan de slag gaan. TS wil volgend jaar een transponder, tot die tijd lijkt me een Pi waardevolle ervaring. ook leuk om je SH2000 met AIS te gebruiken!

@ Erodona, we moeten even een batch pcb's opzetten (op de modules voor de BoatController zitten de headers namelijk al) en dan plaats ik wel een foto als hij klaar is, dat lukt vandaag nog.

XanderB schreef :
Het is natuurlijk super belangrijk dat de marifoon realtime wordt voorzien van de laatste GPS-positie...

Als de pi zo slecht werkt dat de marifoon geen positie krijgt (en 1x per uur is genoeg), is het volgens mij hoog tijd voor vervanging van de pi.

Om het even in jouw woorden te zeggen: de positie in de marifoon _IS_ de redundante backup. Feitelijk doe je er helemaal niets mee, behalve als iets ongelovelijk mis gaat. Dan heb je als goed schipper een goede plaatsbepaling die je dan via VHF16 doorgeeft (en dat doe je ook wanneer er wel een gps-positie is).

Sorry iets later dan verwacht (al die last minute zeilers ook )

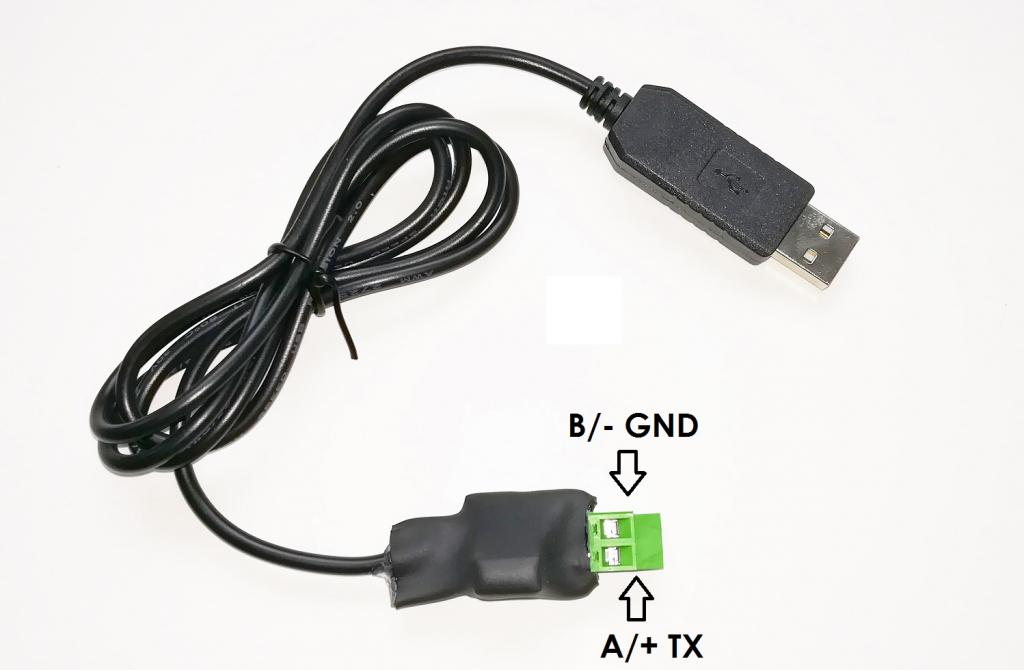

Geïsoleerde USB naar NMEA0183 uitgang voor je raspbery pi, laptop of pc.



Hier te bestellen: webshop pcnautic

Ik heb er 1 voor Erodona, helaas zijn de serieel converters op, ik verwacht binnen 2 weken weer een levering.

Nieuwe versie open plotter en een partitie van 45 Mb. Kaarten kan ik nergens kwijt. Ik denk dat ik de voorhamer er eens op knal op dat hele tyfus systeem.

Erodona schreef :
Zo snel kan het veranderen :
Waarom houd je het dan niet gewoon bij dat simpele concept? Hoef je ook niet up te daten, kaarten te installeren, fingerprint, schermresolutie, OpenGL drivers instellen etc....

De Raspberry Pi is ontwikkeld door de universiteit van Cambridge met als doel de studenten kennis bij de brengen over de werking van computer systemen en software. Anders dan een programmaatje installeren.

Dus als je er geen interesse in hebt om dit te doen, dan zijn er andere systemen of een kaartplotter te verkrijgen. Maar dan mis de nodige functionaliteit.

Ik hoef niet meer uit te leggen wat dit computer boardje van € 35,- presteert met een minimaal stroomgebruik.

Als je er geen moeite voor wilt doen, onthou je dan ook van commentaar.

Verder zijn alle vragen en aanwijzingen hier te krijgen. Maar graag met een positieve benadering.

Inmiddels zijn er miljoenen van geproduceerd en in gebruik.

Diverse fabrikanten zijn ook uitgekomen met mini boardjes, soms ook nog met dezelfde maatvoering.

Small is beautifull en dat geldt ook voor computer systemen. Maak je Smartphone maar eens open en kijk wat er inzit.

Groet,


Bram

brambo schreef :
Iets snellers als in die framboos in een S8 bv de 2,3 GHz octa-core

Leuk ding verder hoor , ik heb hem als muziek stream device

Maar met een Opel Corsa trek je ook geen 1500 kg aanhanger , gaat wel maar leuk is anders

Geldt voor de pi niks minder, leuk voor de hobby pruts indien je niet verwacht dat het soepel gaat, maar das het hobby gehalte
