Onderwerp: High brightness HDMI monitor Raspberry PI

Hoe ver terug kan die helderheid....
Zonlicht is een ding, maar 's nachts varen een ander. Dan moet ie wel flink terug gedimd kunnen worden.

Daarnaast kun je, als je OpenCPN gebruikt, het beeldscherm ook nog in twee stappen dimmen, zodat scherm een nachtbeeld geeft.

brambo schreef :

Hey Bram,

Perfect, dan kom ik wel even tot daar gelopen Heb op het overzicht van de wintermeeting gezien dat mijn collega komt, dus kan me zijn bevindingen wel overmaken. Misschien tot binnenkort dan?

Grtn
Didier

Nog even gekeken naar het stroomgebruik van dergelijke beeldschermen, want dat is bij zeilschepen toch erg van belang.

Het 10" beeldscherm gebruikt 10 watt

en het 12" beeldscherm 15,6 watt

Overigens is de 10" Faytech scherm ook verkrijgbaar bij Conrad Nederland en Duitsland.

Van de nederlandse importeur nog geen bericht ontvangen.

Prijs online in Duitsland € 329,- voor de FT10tmip65

Wat ik zo vreemd vindt.
Deze schermen werken met een backlight, maar eigenlijk zouden we dat licht toch ook van het omgevingslicht moeten kunnen winnen.
Een oversized oppervlak waar licht opgevangen kan worden en met een spiegel naar de achterkant van het scherm, waar nu het backlight zit, zou toch ook moeten werken.
Hoef je niet meer te dimmen, want als het omgevingslicht verminderd verminder ook het licht naar de achterkant van het scherm. ( wel nog een zwak licht nodig voor s'nachts).
Klopt mijn redenering of sla ik ergens de bal mis?
Ik worstel regelmatig met mijn autonavigator, omdat deze s'nachts erg hinderlijk veel licht geeft, en ik 4 menu's moet doorworstelen om de intensiteit aan te passen. ( slecht design ).

Inmiddels toch maar een 10" FT10Tmip65 besteld in Duitsland. Hopelijk is deze nog tijdig binnen voor het Winterevenement. Dan kan ik een touchscreen laten zien in combinatie met de Raspberry Pi3 en de oeSenc kaarten.

Prijs € 300,- plus € 20,- verzendkosten.

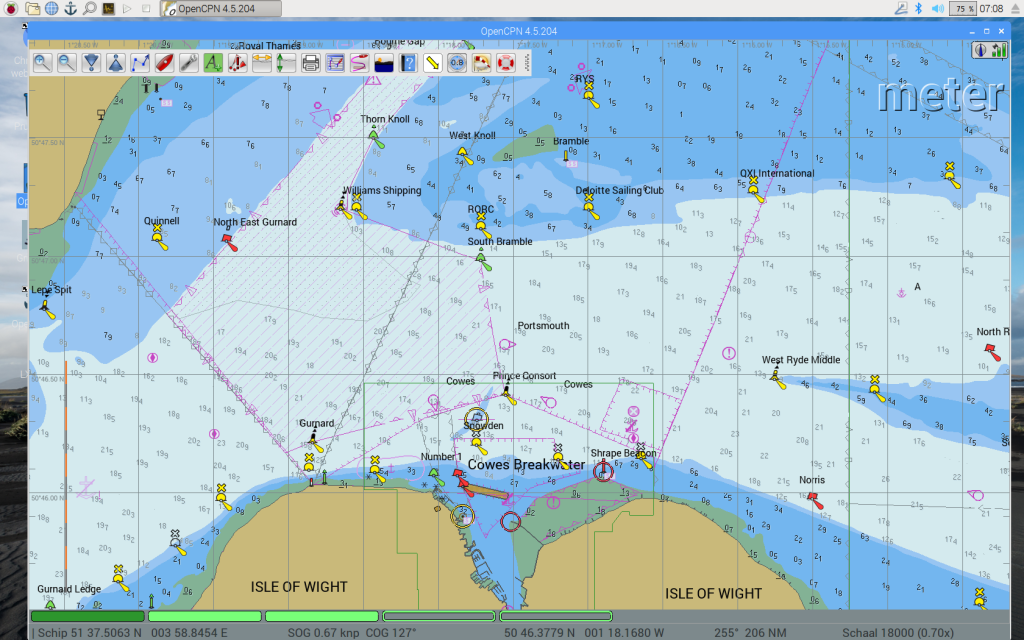

Hierbij nog schermprint van de engelse kaartenset

Laatste beta versie van OpenCPN 4.5.204

Tony2920 schreef :
Voor TFT schermen die buiten bruikbaar moeten zijn doen ze dit ook, zie: www.shellyinc.com/sitemap/what...ht-readable-display/

Ik heb deze besteld:

liliputing.com/2015/01/pixel-q...er-displays-not.html

Het zijn transflective sunlifht readable displays. Kost rond de €100 op Ebay. Ik wacht alleen nog op de controller

Gepost met de officiële Zeilersforum-app

brambo schreef :
Hey Bram,

Ik hoop dat ik ongelijk heb, maar als ik zoek op die typenummer, dan zie ik dat dit scherm slechts 350nits heeft ipv de 1000 op de 10,4". Daar zit volgens mij ook het prijsverschil van ruim 100eur

Check:
www.faytech.nl/faytech-10-inch...5-touch-monitor.html
www.faytech.nl/faytech-104-inc...5-touch-monitor.html

Voor mij is 1000 toch de absolute minimum als ik zie dat plotters vaak +2000 halen.

Grtz

Mr. T,


De daglicht helderheid is voor mij ook het belangrijkste.

Dit zijn de gegevens uit de aankoop bevestiging:

LCD-Panel:

- IP-Schutzklasse: IP65
- Bildschirmdiagonale (Inch/cm): 10/25.40
- aktiver Bereich Display (cm): 20.28x15.20
- Seitenverhältnis: 4:3
- Physikalische Auflösung: 1024×768
- Maximale Auflösung (TPC: extern): 1920×1200
- Angezeigte Farben: 16.7M
- Helligkeit (cd/m2): 1000+
- Kontrast: 500:1
- Typische Reaktionszeit Tr/ Tf (ms): 2/6
- Betrachtungswinkel horizontal/vertikal (°): 150/130
- Hintergrundbeleuchtung / Lebenszeit Hintergrundbeleuchtung (Stunden): LED / 40,000

En wil daarbij wel een HDMI kabel aansluiting hebben.

Dat heb ik nog speciaal gevraagd.

Wacht bericht verder af.

Het zijn wel erg grote verschillen in de prijsstelling.

Had liever een wat groter scherm, maar dan neemt het stroomverbruik weer met 50% toe.

Ben benieuwd.

Groet,


Bram

Ik heb eens gekeken naar de Pixel Qi schermen, maar dat ziet er goed uit! Een combinatie van backlight met daglicht verlichting in 7 of 10" ...

Jammer dat ik er nog niet 1 gevonden heb met een acceptabele behuizing.

Ik gebruik een 8" waterdicht touch beeldscherm van Faytech.
Past prima onder de buiskap, in dat opzicht tevreden, maar het is 400 nits.
Dat vind ik echt onvoldoende.
Ik ben ook geinteresseerd in een inkoopaktie voor een 1000 nits scherm, al zal dat wel weer meer stroom gebruiken.

Ik heb ool naar de Qi schermen gekeken. Ik begrijp dat je daar een LVDS naar HDMI converter voor nodig hebt. Ik heb geen overzicht of je vervolgens het geheel op Openplotter netjes aan de praat krijgt.

@Brambo: benieuwd of je scherm er op tijd is. Ik ben zelf op zoek naar een scherm voor binnen, dus niet noodzakelijkerwijs daylight readable.

taan schreef :
Hey Taan,

Het verbruik voor een +1000 valt op zich wel mee. De fabrikant geeft 7W op voor de 8" versie.
Zijn er negatieve zaken die je mij kan mededelen over het scherm? Gebruik, kwaliteit, afwerking?

Zit nog te twijfelen tussen de 8" en 10.4", maar zal eerst moeten opmeten voor ik de knoop doorhak.

Grtn
Didier

Sailingcamelot schreef :
Ik heb binnen een 13"led paneeltje aan een LVDS - HDMI converter hangen. Werkt perfect aan de Pi3.
Zag overigens ook al setjes inclusief converter.

MrTack schreef :
Het scherm is verder prima. Het touchscreen is prettig in het gebruik. Er zijn 2 uitvoeringen; een met een VGA plug en een met een hdmi-plug. De laatste is te prefereren vanwege het geluidssignaal dat dan meekomt (handig voor alarm).
Mijn enige bezwaar is nu de slechte leesbaarheid bij daglicht en helemaal bij zonlicht. De kaart globaal bekijken op het scherm is dan niet zo'n probleem, maar instellingen veranderen in een popup window is gewoon niet te doen. Weet overigens niet of dat alleen met de helderheid (nits) van het scherm te maken heeft of met de resolutie.

Is het dan zo dat de HDMI schermen ook speakers hebben?? Ik zie dat niet terug in de spec's. Dat maakt het voor mij erg interessant.

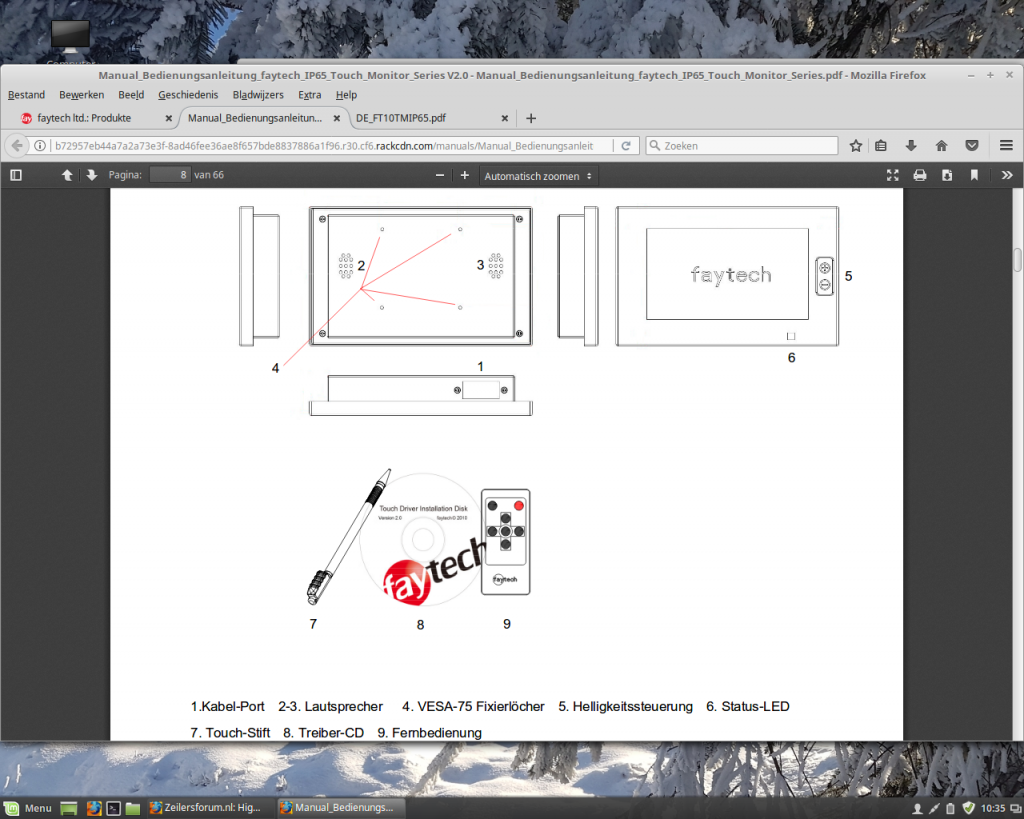

Uit gebruiks aanwijzing:




Ik heb eerder zo'n soort monitor van Bestview geinstalleerd en het geluid werkte en gaat bij HDMI aansluiting gewoon via de HDMI kabel. En dat werkte prima. Zelfs muziek speelde af via de kleine speakertjes. Geluid signaal is natuurlijk ook belangrijk voor de AIS alarm meldingen.

Schermen komen er in twee versies VGA of HDMI aansluiting.

Wacht de bestelling af om het allemaal te proberen en hou jullie op de hoogte.

Groet,


Bram

brambo schreef :
Nog een aanvulling:

Volgens Faytech Nederland heeft Stentec op zijn stand op de Boot in Leeuwarden een Faytech monitor staan. Dus mocht je daar toevallig zijn.

Prijzen ontvangen van Faytech, maar die liggen inclusief de korting hoger dan bij bvb Conrad. De prijzen op hun website zijn zonder BTW, dus daar moet je rekening mee houden. Als je het toestel kan laten leveren in Duitsland, dan kan je daar koopjes doen... Ik ga voor de 8" via Conrad

Beste Mr. T,

ik begrijp werkelijk het verschil in prijsstelling niet tussen Conrad Nederland en Conrad Duitsland.

Echter Conrad Duitsland wil niet naar Nederland leveren. En volgens mij worden de spullen van Conrad Nederland verzonden vanuit het Duitse magazijn

Het zijn geen normale verschillen meer.

Groet,

Bram

En er zijn Duitse webshops waar de verschillen nog groter zijn... Het facturatie adres moet binnen de EU liggen, maar de levering moet in Duitsland gebeuren.

Dit ziet er idd wel heel goed uit...

www.conrad.de/de/digital-signa...ef=Product%20Details

Als er een group-buy word gedaan voor 7" dan doe ik mee, levering samen oplossen?

Kroezt,

Hou wel rekening met onderstaande ivm zichtbaarheid in daglicht

Helligkeit 400 cd/m²
