Onderwerp: Voeding RPi aan boord

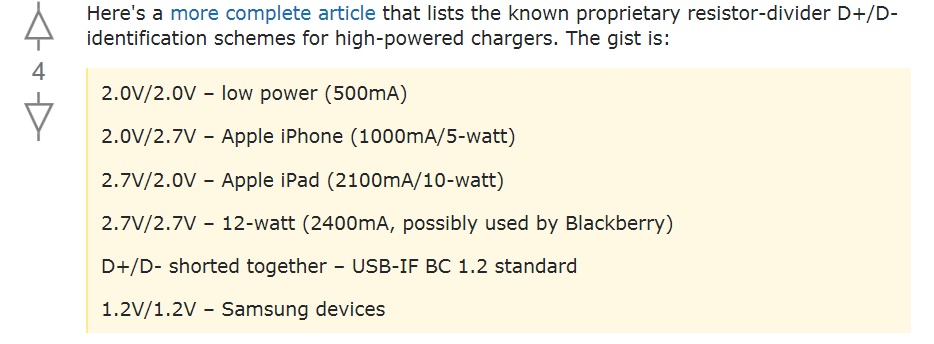

Als het goed is, houdt de Pi zich netjes aan de USB specificatie. USB-sockets geven dmv een specifiek DC signaaltje naar 2 pennen aan welke capaciteit deze socket heeft en dus, hoever het aangesloten apparaat deze socket mag belasten:

Data pins D+ and D- on a USB power adapter for fast charging

Indien de Pi dit idd doet, dan heeft het géén zin een 5A voeding dmv een zelf geknutseld kabeltje naar de microUSB van de Pi te brengen: de Pi zal nooit meer trekken dan 500 mA in dat geval.

Als je de juiste socket bouwt dan sta je de Pi toe max. 2.4A te trekken. Vind de suggestie om de GPIO te gebruiken uitstekend: daarmee omzeil je deze beperkingen en hebt tevens de mogelijkheid een bv 0.5 mm2 fatsoenlijke voedingskabel aan te leggen. De (rest van de) overcapaciteit van de DC/DC converter kun je dan gebruiken om (volgems de link) zelf nog één 2.4A laadpunt te maken. Dan zul je zelf een USB-A inbouwsocket moeten kopen om het weerstandsnetwerkje te kunnen bouwen.

roozeboos schreef :

Beste Roos,

ik heb al in een eerder stadium aangegeven, dat je moet richten op uitbreidingen en toevoegingen aan de Raspberry Pi. Bij een interessante toevoeging is er een markt van miljoenen RPI gebruikers, dat is nog eens wat anders dan 3 ZF geinteresseerden.

En voor navigatie is Linux een perfect systeem, zonder allerlei risico's van onverwachte aanpassingen, virus problemen.

Hoeveel gebruikers zijn er inmiddels al onder de ZF leden ? Het is ook interessant om te gebruiken als een tweede systeem. En met VNC en OpenPlotter kun je het kaartbeeld gebruiken op elk willekeurige computer systeem.

En stroomgebruik is ook een belangrijke factor bij een zeilend schip en een micro SD kaart als systeem is ook buitengewoon en bovendien gemakkelijk te kopieren als reserve.

Sandisk geeft 10 jaar garantie op zo'n 32 GB kaartje.

Ja, je moet, net als ander computer systeem je er wel even in verdiepen.

Computer systemen, dat is de toekomst voor navigatie doeleinden.


Groet,


Bram

Nachtvlinder schreef :
Waarbij ik mij wél afvraag of dat zomaar kan, een onafgeschermde, wellicht lange, kabel gebruiken en het minimalistische voedings-filtercircuit op het boardje bypassen. Die GPIO spanning is volgens mij bedoeld als interne spanning om uitbreidingsboardjes te voeden. Op je moederboard in je "echte" PC zal ook zoiets aanwezig zijn, vergelijk het met "testpennen" in de PCB van je autoradio...

Je hebt helemaal gelijk Nachtvlinder maar met inachtneming van de forum omschrijving waar dit is geplaatst:

Ik verwacht dat de lezers zich bewust zijn van zowel de voordelen als de risico's mbt het omzeilen van de zekering en dat ze begrijpen dat er maximaal 5,25 en minimaal maar 4,75 Volt mag worden aangeboden, op zich lijkt me dat geen probleem voor de Meanwell, lange kabels zou ik proberen te voorkomen en een 2 A zekering tussen de voeding en rpi lijkt me prima. even met een multimeter het voltage op de header meten en je zit wel goed.

Zie je het solderen niet zitten dan lijkt mij Brambos oplossing het beste originele kabel doorknippen en de 2 draden direct op de Meanwell aansluiten, je hebt dan de zekering al in de rpi ik zou dan het voltage op 5.1Volt zetten

PS het voltage is dus enigszins instelbaar op de Meanwell je zult dus moeten controleren of hij goed staat.
Bij aansluiting via Micro USB 5.1Volt en bij aansluiting direct (via zekering) op de Header 5Volt.
