Onderwerp: aan/uit knop raspberry Pi3

Bas van Dijk schreef :
de bedoeling is dat de rpi geen storing binnenkrijgt en geen storing uitstuurt.
Lange 5 volt voedingsdraad vangt ellende op onderweg ( schakelpulsen van andere apparatuur, statische ontladingen enzo. )

Daarom , en om aardlussen te vermijden is het beter om dan dus het te isoleren. Dus een nette dc/dc converter die 8-35 volt kan verwerken, de ingangs stoorppulsen verwijderd en dat omzet naar een schone 5 volt. Deze gaat dan intern naar de 5 volt voeding van de rpi. De boordpsnning mag storen zoveel ie wil, maar de rpi heeft daar geen last van.
En natuurlijk dan de supercap en voeding om netjes af te schakelen. Dat alles berekend op 2 Ampere.

nb: Ik begreep overigens van Gary dat veel I/O pinnen al gemultiplxed met voor andere functies. Comms met de rpi is dan beter te doen via I2C.

Wat ik wel graag zou willen weten is hoe groot het probleem is wat hier opgelost moet worden. In hoofdzaak het wegvallen van de spanning en daardoor een onbruikbare image op de sd kaart.

Ik zelf vaar nu al sinds 2013 drie maanden per seizoen onafgebroken rond met een linux doosje rond die vaarlogjes e.d. voor mij bijhoudt. In al die tijd heeft de voeding van dat ding me niet een corrupte sd opgeleverd.

Verder ben ik het helemaal eens met roozeboos dat het gedoe ment gpio pinnen niet tuis hoort op een zeegaand jacht.

Wil je pinnetjes klooien neem dan een arduino. Die kan dat veel beter.

Waarom is een Arduino beter daarvoor?
3Noreen schreef :

Bas van Dijk schreef :
Dat is in de eerste plaats mijn ervaring. Ik heb geprobeerd een aantal schakelaars en een temperatuur / barometer op de Rpi aangesloten te krijgen. Wat me niet gelukt is. Nu doe ik dat met een Arduino die NMEA berichtjes maakt en die doorstuurt maar de Rpi. Dat draait wekenlang stabiel.
Mijn indruk is dat bij de Arduino de pinnen geen multiplex functie hebben. Verder draait daar natuurlijk geen complex besturingssysteem op.
Niet ten nadelen van wat Roozeboos zou kunnen maken maar als de voeding een probleem zou zijn bij mijn Rpi zou ik er voor gaan een powerbank te kopen en met de Arduino te monitoren of er voeding is op de powerbank. En een berichtje sturen naar de Rpi dat alles ok is. Als dat berichtje niet binnen een x tijd opnieuw komt dan kun je aannemen dat op de voeding is weggevallen of dat de voeding ook naar de Arduino is weggevallen. In dat geval dient de Rpi zich af te sluiten.
In grote lijnen het watch dog principe. Als de hond niet meer blaft heeft de inbreker hem om zeep geholpen.

Ik snap het niet helemaal. Volgens mij (en in mijn ervaring) kan je met de GPIO van de Pi hetzelfde doen als op een Arduino, met 2 belangrijke verschillen:

1) Pi heeft geen analoge pinnetjes
2) Pi kan maar 3.3V aan, Arduino 5, als je een 5V sensor van je arduino op je Pi zet dan werkt het niet nee, en werkt waarschijnlijk dat pinnetje niet meer...

maar los daarvan zou dat toch gewoon moeten werken?

ja een power bank en een arduino is een beetje hetzelfde. Maar dus niet robuust. en niet geisoleerd.
Het gebruik van een supercap leek me qua 'groen' ook beter, vergeleken met een batterij.
dus ja, deze oplossing is netter mijns inziens, maar zal er wel niet gaan komen. Te weinig animo.

Bas van Dijk schreef : ja, maar je vergeet dat de rpi allerlei dingen aan het doen is, en een operating system draait.
Een arduino heeft niks te doen en kan tot op de microseconde nauwkeurig een sensor uitlezen. Het bitstroompje wordt niet onderbroken en is dus steeds okay. Beetje afhankelijk ook van de interface met de sensor. Meestal is het een spi poortje.
Overigens zijn die barometer chippies ook 3.3 volt hoor.
Na het uitlezen nmea bericht sturen en weer terug in slaap.

daarnaast kan je ook niet alle I/O pinnetjes gebruiken van de rpi, maar dat hoeft geen probleem te zijn. Kwestie van de juiste kiezen.


nb: ik heb eens met een tiny controller board van dallas destijds geprobeerd een FPGA te confiigureren. Daarop draaide een java interpreter. Dat duurde wel 20 seconden. Een klein dedicated controllertje deed hetzelfde in 0.1 seconde...
Operating systems zijn niet zo efficient in bitneuken, plat gezegd.

Moeten we niet gewoon accepteren dat de RPi als een zo goedkoop en uitgekleed mogelijk hobbyplatform is ontwikkeld?

Ik zou er nevernooitniet "kritische" applicaties op willen draaien. Volgens mij moet je die ambitie ook niet willen hebben. Met veel kunst en vliegwerk kom je wellicht in de buurt van Chris' minimale robuustheid eissen, maar daar hangt een prijskaartje aan (lijkt het) wat het hele doel voorbij schiet.

Overigens is er bij mij nog nooit iets gecrashed of kapot gegaan.

WindVector schreef : Zo heb ik het ook opgelost. Werkt goed, maar let erop de de meeste powerbanken niet voldoen. Ik heb er verschillende geprobeerd en uiteindelijk bleek alleen deze de RPi gaande te houden wanneer ik de laadstekker van de Powerbank eruit trok: nl.rs-online.com/web/p/power-banks/7757508/

Tony2920 schreef :
Ik heb me nog wat verder verdiept in dit bordje, en helaas het kan niet dat wat ik zou willen.
Dus valt deze weer af.

En wens ik me terug op de lijst van de geïnteresseerden te laten zetten.

Ik heb ook al eerder in een ander draadje aangegeven dat ik zeker geinteresseerd ben. Zeker als er ook NMEA aansluitingen op zitten. 85 vind ik dan geen gek bedrag. Moet wel een dusdanig ontwerp zijn dat het geheel, dus de pi, de extra kaart en een extra batterij in een (speciale?) case past. Dus dat het wel 1 geheel is.

Zag ik elders ook nog het verzoek om een 2e monitor aan te kunnen sluiten? Een extra hdmi poort, is zoiets mogelijk?

Ik ben eventueel geïnteresseerd in zo'n voedingsboardje, met (in ieder geval) de functies/eigenschappen:

• Start de Pi zodra er 12V aanwezig komt
• Houdt de Pi nog (heel even) in leven om gecontroleerd en automatisch af te kunnen sluiten wanneer 12V weg valt
• Past fysiek in een dubbel hoge standaard Pi behuizing (dus geen externe delen); koppeling via de reeds aanwezige pennen/header, géén externe stekkers (alleen een degelijke -schroef?- 12V aansluiting ergens aan de zijkant)
• 3 A (indien dat voldoende is) capaciteit om ook Wifi dongles, USB sticks en andere gebruikelijke h/w van stroom te kunnen voorzien

Eigenlijk een goede, galvanisch geïsoleerde voeding dus. Als er méér bij komt zou ik dat prima vinden, zolang het betaalbaar blijft (<eur 100?) en fysiek niet groter wordt.

Ik kijk wel waar het heen gaat; ben dus voorwaardelijk geïnteresseerd Keihard nodig vind ik het niet, het "voelt" vooral beter om het goed te doen...

Ps in mijn toepassing: Read-only filesysteem maken heb ik uitgezocht. Kan prima gaan voor mijn s/w maar werkt niet met grafische desktop (die schrijft op allerhande plekken). Ben nog niet uitontwikkeld en de compiler draait in die schil. Cross-compilen vanaf de Windows laptop is voor mij te hoog gegrepen; ik zou de executable (slechts 1 binary van 5 MB...) dan vanaf de USB stick kunnen draaien.

dus we zitten nu op zo'n 5 stuks.

Wat gaat dit meer doen dan bv een strompi 2?

Noorderzon schreef :
Begrijp ik nu goed dat de meeste power banks niet tegelijk kunnen laden en power kunnen leveren (in mijn voorbeeld dus 2.1 A @ 5 V)?

Dat staat inderdaad niet duidelijk gespecificeerd. Past ook niet in het eigenlijke doel.
Of als ik nu de spec weer bekijk lijkt de input maar 5V @ 1.2 A, ja dat gaat dan niet echt lukken met een Pi er aan (2.1 A), dan trek je de powerbank in ieder geval langzaam leeg bij normaal gebruik; Dat als het dus al gelijktijdig kan laden en vermogen leveren.

WindVector schreef :
Ik heb er iig 1 die dat niet kan idd.

WindVector schreef : Inderdaad. Er zijn sommige powerbanken die dat wel beloven, maar toch de RPi niet gaande kunnen houden wanneer je de laadstekker uit de powerbank trekt en de RPi dus echt alleen vanaf wilt laten draaien. Wellicht een te grote spanningsdip...? Maar de powerbank die ik linkte doet het dus wel.

Er zijn HDMI splitters. Ik heb hier er nog een ongebruikte liggen.

Heeft wel een eigen voeding nodig.

Hiermee kunnen je meerdere monitoren aansluiten.

Met VNC overigens heb je ook twee schermen beschikbaar.

Bram

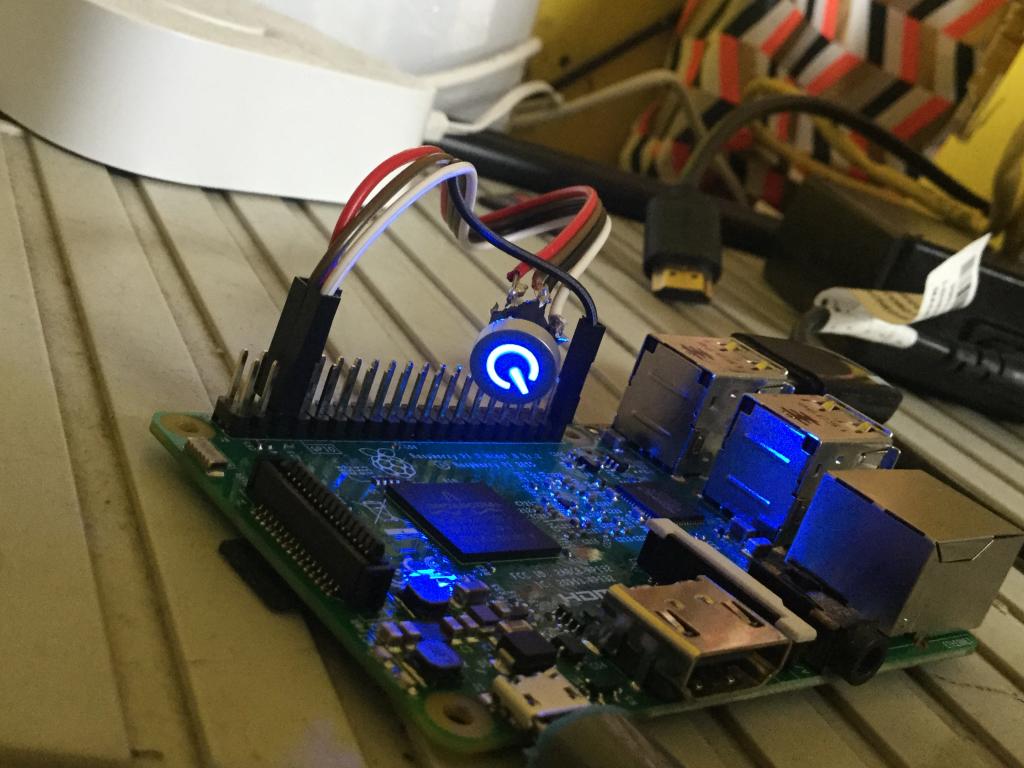

Heb drie blauwe led aan/uit knopjes over..

Interesse ? € 2,5 met vier adererig draad met pen voor aansluiten op de PI,
al of niet gesoldeerd

Even een PB. Aub

Niet zeker of dit in deze draad al was langsgekomen (en nu geen tijd om alles nog eens te gaan lezen) maar dit is ook een optie:

www.tindie.com/products/mcm_so...at-for-raspberry-pi/

- Inclusief Barometer, GPS en vochtigheid sensor
- 2 uur power!
- geisoleerde 1-wire interface
- 12 V in

Ja, zie je nu,precies mijn punt. Als je het goed wil doen kost het geld....

roozeboos schreef :
Tja klopt als een bus.
Maar voorlopig zijn we er nog niet eens uit wat er allemaal wel dan niet op zou moeten komen.
Dus laten we dat maar eens eerst vastleggen.
Eventueel met opties, bordjes met de basis, en waar plaats is voor bijkomende opties door bijvoegen van benodigde componenten kan eventueel de verschillende gewenste functionaliteiten moduleren.

Basis :
- 12V voeding
- detectie wegvallen stroomvoorziening, backup accu, en afsluiten Pi.

Optie :
- bescherming van GPIO pinnen ( welke ? I2C, . . . )
- Barometer ( luchtdruk sensor / temperatuur sensor )
- GPS
- vochtigheid sensor
- analoge ingangen voor bildgewater detectie ?

Zie net de link van Zeilzin in een ander topic.

Openplotterhat


Dit gaat al een heel eind in de vooropgestelde richting, en het lijkt erop dat we niet snel genoeg zijn gegaan. Of mist deze nog functionaliteiten ?

Wel 117,77 Euro + 10,50 Euro leveringskosten.

Moest er iemand interesse hebben om dit bordje te kopen, gelieve me even via pb te contacteren, misschien kunnen we samen bestellen en zo de verzendkosten verminderen.

@Chris: Ik twijfel er niet aan dat dat (en jouw producten) een correct prijs is hoor. Ik was eerst niet perse overtuigd dat ik een probleem had dat moest worden opgelost, maar misschien zag ik dat verkeerd.

Dit bordje komt in de buurt idd.

Analoge ingangen heeft hij niet, maar wel een I2C interface, ik heb een 4 kanaals analoog naar digitaal liggen met I2C, kost geen drol. En er zit een relay op, kan je je bilgepomp ook nog schakelen.
Er zijn ook zeer goedkope meerkanaals relays met I2C natuurlijk.
