Onderwerp: starten met PI 3+ en openplotter. --> Wifi

starten met PI 3+ en openplotter. --> Wifi 11 apr 2019 20:51 #1036665

  • mystic
  • mystic's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 48
Nog maar eens een update:Met een Wi-Fi dongle en nogmaals een verse installatie het hele zwikkie aan de praat gekregen! Versie 1.2 kunnen updaten, opencpn 5.0 er op, en ook vnc aan de praat. (Wat eigenlijk niet eens de bedoeling was, maar goed). Zonder dongle kreeg ik geen Wi-Fi actief, met dongle 2 verbindingen. De framboos zit vol verassingen.
Is er nog een instelling in de vnc viewer dat de interface wat eenvoudiger is? Nu is het met een touchscreen heel vreemd. Tis wat lastig uitleggen, je moet de muis als het ware voortslepen. maar er zijn misschien mensen die mijn ervaring kennen en ook al een oplossing weten?

Stan
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 11 apr 2019 22:30 #1036671

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Beste M,

het zit in je systeem met de VNC client. Welke VNC client gebruik je ?

Goede resultaten heb ik met ReaLVNC client (viewer.) De RealVNC server wordt door OpenPlotter toegepast.

Meestal zie bij het opstarten van de VNC client instructies hoe je systeem moet gebruiken.

Wat ook prima werkt is om op een ander systeem OpenCPN te installeren en dan de gegevens van AIS en of GPS draadloos binnen te halen.

Groet,


Bram
Laatst bewerkt: 11 apr 2019 22:31 door brambo.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 08 nov 2020 09:59 #1225386

  • mystic
  • mystic's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 48

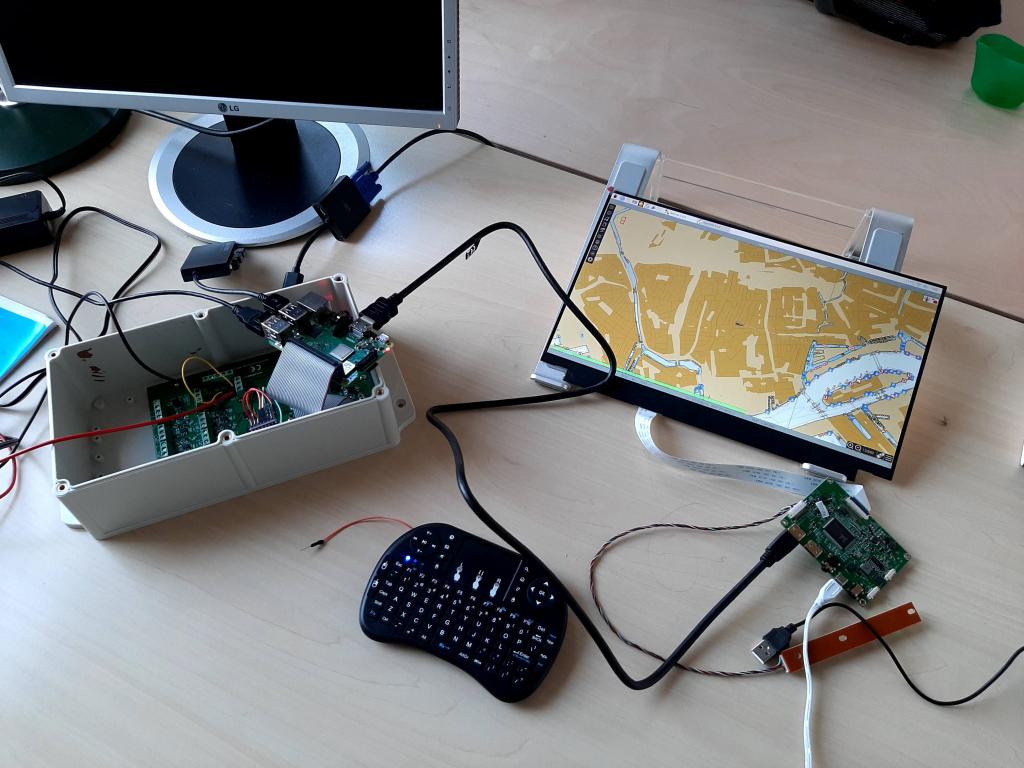

Met de winter in aantocht dit projectje weer opgepakt. Heb inmiddels een aardig systeempje bij elkaar geraapt om in te gaan bouwen deze winter. Pi is een 3b+ De MCS van gedad (dank voor de tip in een ander draadje) vormt hopelijk een robuuste basis (voeding, verbinding met N2k netwerk)





er staat een 'verse' installatie van openplotter 2.0 op met opencpn 5.2.4

Wat ik nog wel lastig vind is dat opencpn nog steeds behoorlijk traag is met zoommen en scrollen. Ik gebruik (nu nog) de kaarten van rijkswaterstaat. Is dat het probleem?
Is er ergens een opsomming van items die ik kan checken die de performance verslechteren? Dat zou mij helpen met het achterhalen van de oorzaak.

Alvast dank weer,

Stan.
Laatst bewerkt: 08 nov 2020 10:00 door mystic.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 08 nov 2020 10:06 #1225388

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4908
Ik zie dat je RWS kaarten gebruikt en dan ook nog van R'dam. Daar staan hééél veel details op die allemaal berekend moeten worden, en ja dat duurt even.

Voor een realistische test kan je een paar Amerikaanse kaarten downloaden (zijn ook gratis). (Via de Chart Downloader in OpenCPN) Deze US kaarten zijn (vanaf de tweede keer gebruik)_ vergelijkbaar met de oeSenc kaarten.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 08 nov 2020 10:14 #1225393

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Staat je OpenGL wel aan ? Dan werkt het vlotter. En de laatste kernel updates helpen ook het systeem sneller te maken. System opwaarderen: sudo apt update en dan sudo apt upgrade.

De kernel update is: sudo rpi-update. Wordt niet direct aanbevolen, maar werkt hier probleemloos en snel.

Verder vind ik de RaspiOS 64 bits ook beter werken.

Bram
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 08 nov 2020 18:10 #1225527

  • mystic
  • mystic's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 48
dank dirk en Bram,

de amerikaanse kaarten zijn inderdaad beter, dus dat zal vast een deel van de oplossing zijn. Volgend jaar een setje kaarten van o-charts kopen, dat zal wel helpen.

wat betreft de OPengl: hardwareversnelling én software vernselling (bij de opties) heb ik nu aan staan. Is dat de bedoeling? Welke opties kan ik hier sowieso het beste aan zetten om het systeem soepel te laten lopen?

groet, Stan.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 08 nov 2020 22:13 #1225601

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Beste Stan,

je moet alleen de hardware versnelling van OpenGl aanzetten. Ook niet de cache instellingen.

De Oesenc kaarten werken inderdaad sneller, omdat ze minder getallen met de diepte bevatten dan de RWS kaarten.

En moet toets S op je toetsenbord (soundings) kun je ook de diepte gegevens af- of aanzetten. De contouren (die je kunt instellen voor je boot) blijven gewoon staan.

Succes ermee,

Groet,

Bram
Laatst bewerkt: 08 nov 2020 22:16 door brambo.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 08 nov 2020 23:02 #1225608

  • reuver
  • reuver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 646
mystic schreef :
Is dat de bedoeling? Welke opties kan ik hier sowieso het beste aan zetten om het systeem soepel te laten lopen?

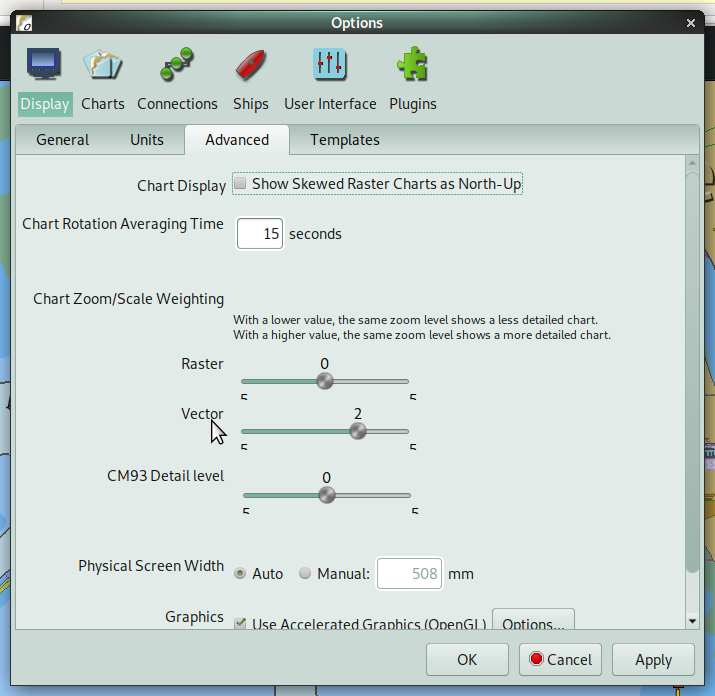

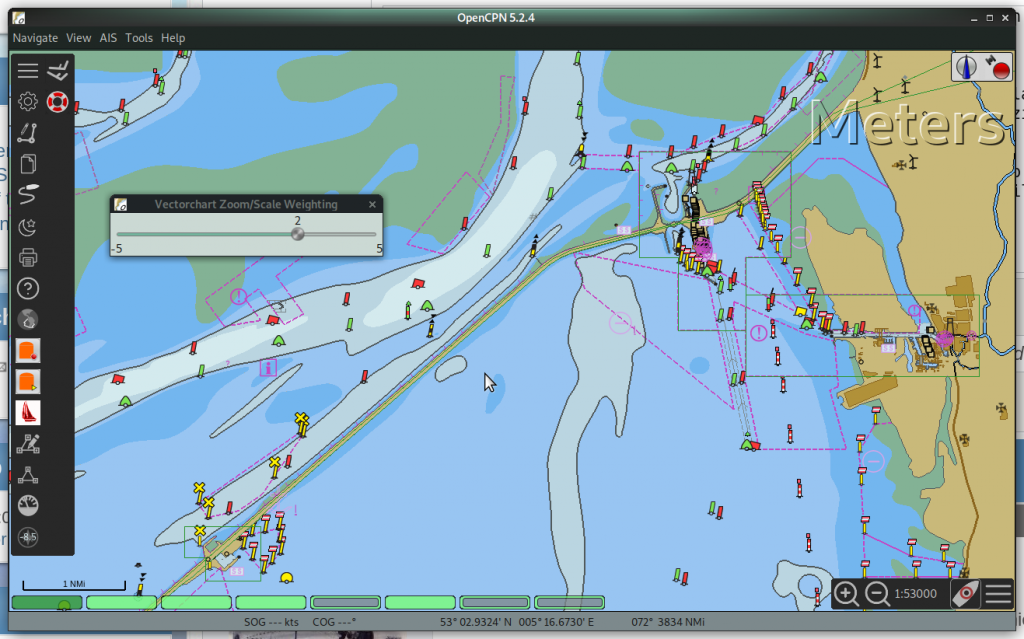

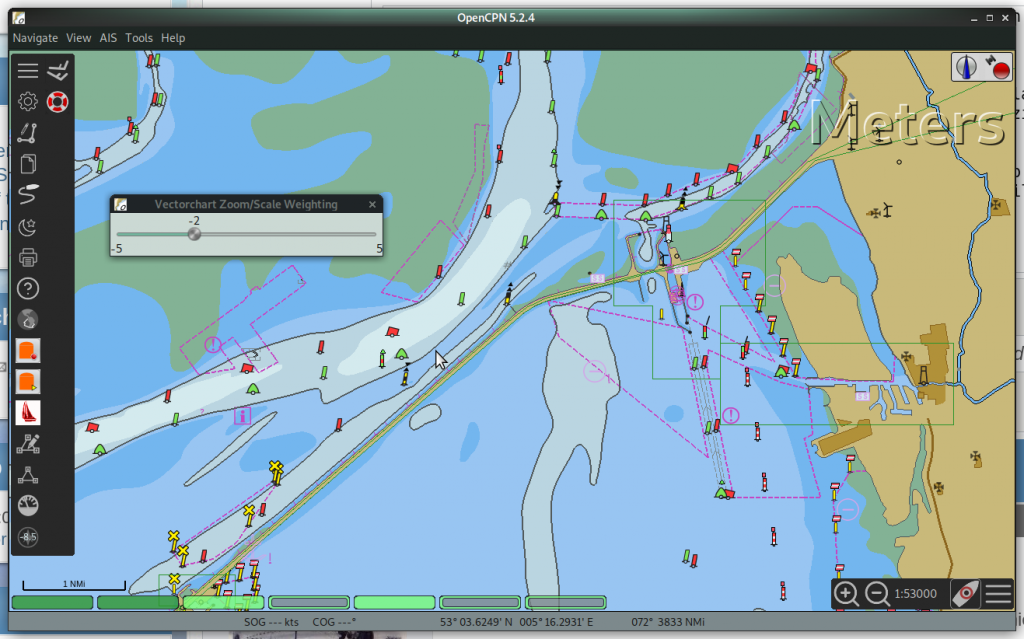

Met "D" krijg je de vector toolbar die je ook onder "Options/Display/Advanced" ziet. Als je veel detail wil zet je deze toolbar op 5, als je een normaal overzicht wil zet je deze op 0-2. Bij een RPI3 wil je deze niet te hoog zetten.

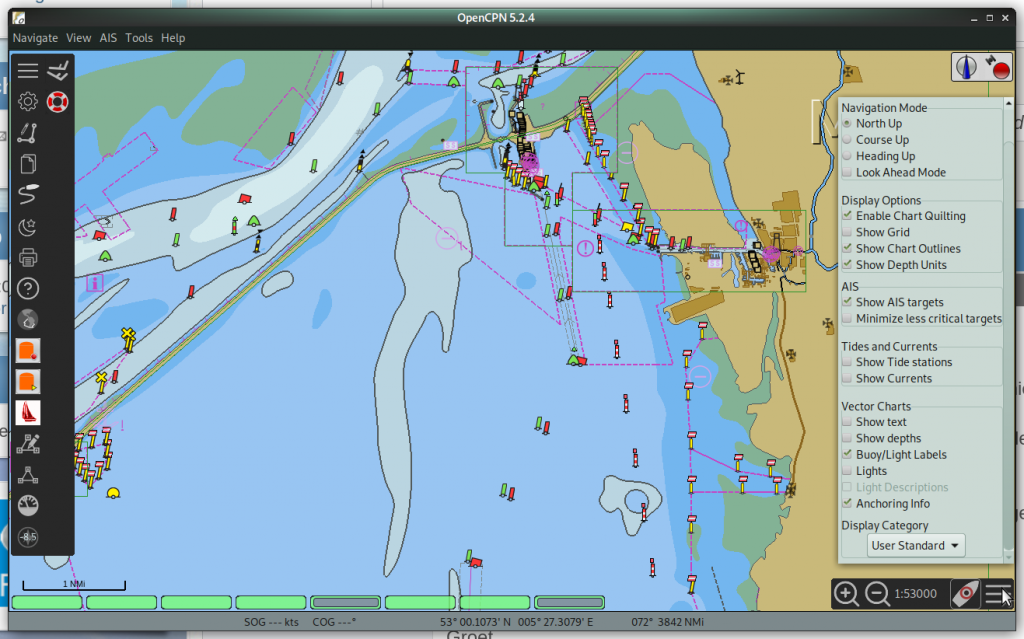

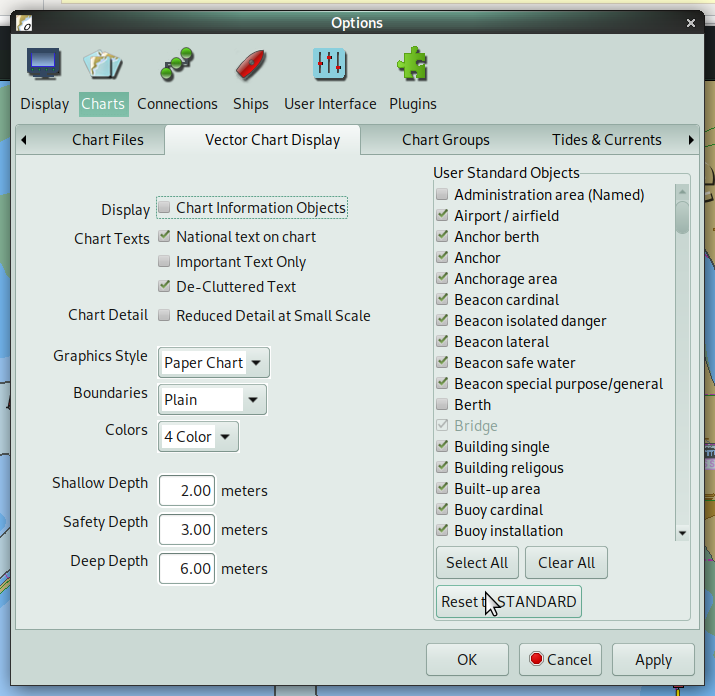

Verder kan het voordelig zijn het detailniveau voor ENC kaarten op "User Standard" te zetten en (beginnend met "Reset to Standard") een aantal overbodige details de deselecteren in het menu onder "Charts/Vector Chart Display". Maar bovenstaande slider is wel de grootste klap.

De slider op 5 zetten en Display Category op "All" is een goede methode om snel veel geheugen op te gebruiken en het systeem te vertragen.

Het instellen van de grootte van het videogeheugen is voor de RPI ook een puntje. Je wil graag veel cache, maar je wil ook veel geheugen beschikbaar voor de applicatie (iets als gpu_mem=128 in /boot/config.txt, kijken wat voor jou werkt).
Bijlagen:
Laatst bewerkt: 08 nov 2020 23:03 door reuver.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 09 nov 2020 07:03 #1225637

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5889
mystic schreef :
Met de winter in aantocht dit projectje weer opgepakt. Heb inmiddels een aardig systeempje bij elkaar geraapt om in te gaan bouwen deze winter. Pi is een 3b+ De MCS van gedad (dank voor de tip in een ander draadje) vormt hopelijk een robuuste basis (voeding, verbinding met N2k netwerk)





er staat een 'verse' installatie van openplotter 2.0 op met opencpn 5.2.4

Wat ik nog wel lastig vind is dat opencpn nog steeds behoorlijk traag is met zoommen en scrollen. Ik gebruik (nu nog) de kaarten van rijkswaterstaat. Is dat het probleem?
Is er ergens een opsomming van items die ik kan checken die de performance verslechteren? Dat zou mij helpen met het achterhalen van de oorzaak.

Alvast dank weer,

Stan.

Hi Stan,

Ik herken dit. De manier waarop OpenCPN dit doet is, nou ja, niet zo elegant. Ook niet op een veel krachtigere PC.

Ik neem aan dat je in het Charts window, het knopje "Prepare all ENC" gebruikt hebt? Dan gaatie een tijdje rammelen en zet alle kaarten om naar een wat makkelijker leesbaar formaat. Dat is 1.

Maar dan nog, dit was voor mij reden om een RPi4 aan te schaffen. De RPi3+ vond ik uiteindelijk toch te irritant wat dit betreft.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 09 nov 2020 08:15 #1225660

  • baggah
  • baggah's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 89
Ik heb zelf een PI 4 op de boot, en een 1920 scherm. En heb het gevoel dat als je de resolutie wat kleiner maakt dat de performance wat beter is.

Waar het scrollen in een test opstelling traag aan voelt, tijdens het varen heb je daar absoluut geen last van(Ik gebruik wel Oesenc kaarten).
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 09 nov 2020 10:21 #1225711

  • mystic
  • mystic's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 48
bedankt allen.

ga de vinkjes op de juiste plek zetten en het detail wat terugschroeven.

Volgend jaar de oesenc kaarten aanschaffen en de gaan proberen aan boord. Pi4 zet ik op t verlanglijstje, blijkbaar hebben jullie ook de ervaring dat de 3+ een beetje op randje zit qua performance.


groet, Stan.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 28 apr 2021 19:27 #1278443

  • mystic
  • mystic's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 48

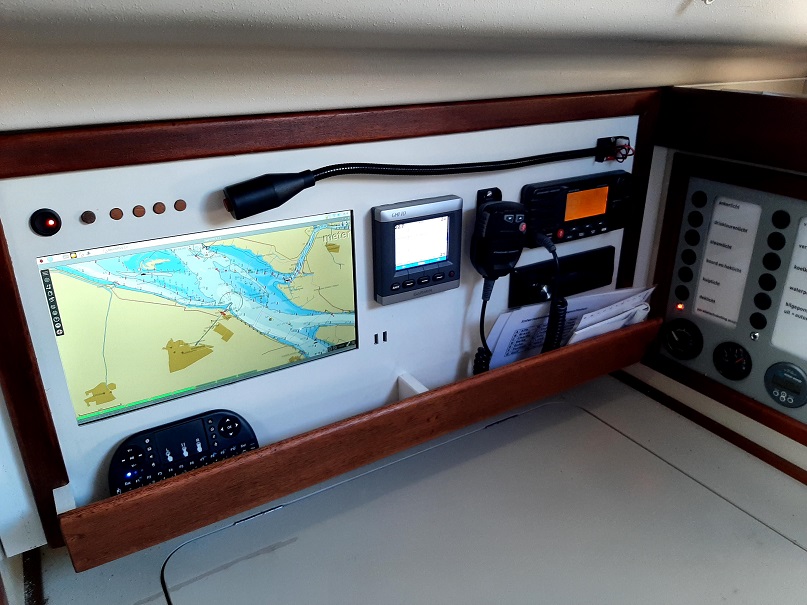

Dit oude draadje maar weer oppikken: inmiddels heb ik met een pi4, een bordje van gedad(MCS) en een scherm van ali een redelijk goed draaiende setup voor mekaar. De software is de openplotter setup met zo min mogelijk aanpassingen. NMEA2000 data komt via het gedad bordje binnen en gaat naar signalK. opencpn is verbonden aan signalK.



We hebben ook een AIS transponder die data op het N2K netwerk zet en die ik ook op de garmin plotter kan zien. Maar die data zie ik niet in opencpn. Het lijkt alsof signalK die ais-data niet ontvangt? Kan dat?

als iemand een oplossing weet, graag.

Stan.
Laatst bewerkt: 28 apr 2021 19:29 door mystic.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 28 apr 2021 21:00 #1278498

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Beste Mystic,

even twee punten. Staat Ais ontvangst in OpenCPN wel aan ?

Anders even kijken in de prachtige toepassing in OpenPlotter Signal diagnostics. Dan zie je precies wat er allemaal "rond-gaat" in de SignalK server. Daar moet je kunnen zien of AIS daar binnenkomt.

Hoe heb je verbinding gemaakt naar OpenCPN ? Via SignalK invoer ? netwerk signalk localhost poort 3000. En automatische server zoeken uitzetten.

Zo maar even kijken wat de uitkomst is.

Je hebt trouwens een mooie opstelling gemaakt. Goed hoor !

Bram
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 28 apr 2021 21:34 #1278511

Mooie setup in dat panel zo inderdaad!

Welke monitor gebruik je? Ik loop me rot te zoeken naar 21” met 19V externe voeding. HP en Asus schijnen die nog te maken maar ik kan hier bij tweakers bv niet op zoeken...
Laatst bewerkt: 28 apr 2021 21:35 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

starten met PI 3+ en openplotter. --> Wifi 29 apr 2021 07:17 #1278572

  • mystic
  • mystic's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 48
Hey Brambo,

als ik weer aan boord ben kijk ik eens of ik die diagnostics kan vinden en wat ik daar wat tegen kom.
verbinding met opencpn is inderdaad via de signalK invoer, verder geen verbindingen.
Dank voor de complimenten, het is een mooi winterprojectje geweest ;-). Heb het inmiddels ook niet meer op een SD-kaart maar op een snelle (ssd) usb3 stick draaien en het is nu zeker vlot genoeg.

het scherm is van aliexpress: nl.aliexpress.com/item/3297623...1.0.0.53aa4c4dXeSZP3
het is een 13 inch, voor mij groot zat. En het zit binnen dus super fel heb ik niet nodig. Voeding via usb, als ik het me nog goed herinner met zo'n soort voeding: www.conrad.nl/p/mean-well-ddr-...6-a-30-w-1-x-2113539

Als je wil, wil ik het nog wel eens uitvoeriger documenteren.
Maar eerst ga ik het systeem ook eens uitproberen tijdens wat tripjes. Ik zal mijn ervaringen wel delen als daar interesse voor is.

Stan.
Alleen ingelogde leden kunnen reageren.
